Comment installer la pompe dans un système de chauffage

Dans le système de chauffage forcé, la pompe permet au liquide de refroidissement de circuler dans les conduites, le transmettant avec un minimum de pertes au radiateur le plus extrême. Cela vous permet de réduire le diamètre des tuyaux, ainsi que de les cacher dans un mur ou un sol, ennoblissant ainsi l'intérieur. Notre tâche aujourd'hui est de dire où et comment installer correctement la pompe de circulation de sorte qu'elle distribue également le liquide de refroidissement dans le système.

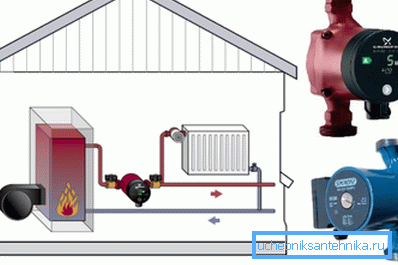

Circulation forcée

Contrairement au naturel, où le liquide de refroidissement se déplace pour des raisons physiques - le liquide chaud est remplacé par du froid, dans ce cas, tout dépend du mouvement de la roue.

Conseil: si, lorsque vous mettez la pompe en marche, la plus grande partie du circuit reste froide et que les bouchons d’air ne sont pas détectés, il n’a aucun sens d’augmenter sa capacité. La meilleure solution consiste à le remplacer, car l'appareil ne peut plus créer la pression de fluide nécessaire.

Avantage:

• dans le système est la température alignée;
• l'apparition de bouchons d'air empêchant la libre circulation du liquide de refroidissement est éliminée;
• augmente considérablement la longueur du circuit de chauffage.

Comment choisir une pompe de circulation

Pour un appartement ordinaire, l'acquisition d'un appareil puissant n'a aucun sens, car la longueur du pipeline dépasse rarement 25 m. Cependant, son prix dépend du fabricant et des matériaux qui le composent.

Lors de la sélection d'une unité de circulation, vous devez connaître uniquement quelques paramètres, parmi lesquels la vitesse du liquide de refroidissement n'est pas le plus important. Au contraire, il devrait évoluer à un rythme doux et relativement lent. En outre, plus l'appareil est grand, plus il fera de bruit, ce qui n'est pas très agréable.

Conseil: pour une maison vaste et complexe, la meilleure solution serait de faire appel à des professionnels qui effectueront tous les calculs en un temps record.

Pour une maison de campagne ordinaire, vous pouvez utiliser le tableau suivant:

Selon le tableau, il existe une dépendance directe de la distribution du liquide de refroidissement dans le pipeline à partir de son diamètre. Il convient également de noter que la vitesse standard du fluide dans le système de chauffage est de 1,5 m / s.

Vous devez également considérer que le passage du liquide de refroidissement en une minute est égal à la puissance de la chaudière. Par exemple, si le chauffage est de 25 kW, cela signifie que 25 litres devraient traverser le liquide en une minute.

Lors du choix d'une pompe, il ne faut pas oublier que sa puissance est proportionnelle à la longueur du pipeline. Par exemple, pour un contour de 100 m de long, une pression de 6 m est nécessaire.

Types d'appareils

Actuellement, 2 types de pompes sont utilisées pour la circulation du liquide de refroidissement:

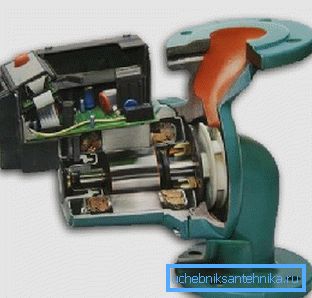

• "Humide" - la partie active est en contact avec le liquide de refroidissement, elle est donc utilisée dans des locaux résidentiels, car elle est presque silencieuse.
• "Sec" - le rotor n'a aucun contact avec le liquide de refroidissement, les appareils sont généralement utilisés dans des locaux non résidentiels, car ils génèrent un bruit accru lors des travaux.

Créez les deux versions de l’appareil avec des matériaux non susceptibles à la corrosion:

• corps - laiton ou bronze;
• les autres pièces sont en plastique, en céramique ou en acier inoxydable.

Dans les appareils «humides», il n'y a pratiquement pas de blocage de l'appareil, car lors de son déplacement, le liquide de refroidissement lubrifie ses pièces.

Préparation pour l'installation

Vous trouverez ci-dessous un bref guide contenant des recommandations:

1. Nous vous recommandons d’acheter un produit avec des fils détachables, pour que votre travail soit aussi simple que possible. Sinon, vous devrez vous procurer des adaptateurs vous-même.
2. Achetez immédiatement un filtre pour tuyau grossier, une soupape de retenue, qui facilitera le travail d’une pompe à haute pression.
3. Vous aurez besoin d'un autre bypass et de vannes du diamètre requis.
4. N'oubliez pas les clés pour les noix.

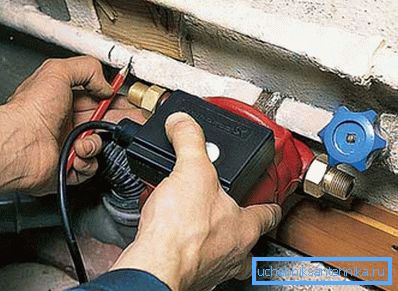

Choisissez un endroit pour faire le lien

1. Il est souhaitable que l’appareil dispose d’un accès libre pour sa maintenance périodique.
2. Il devrait y avoir un accès à l'électricité à proximité. Sinon, vous devrez tirer le câble d'alimentation jusqu'au point d'installation du périphérique.
3. Auparavant recommandé d'installer une pompe sur la ligne de retour, sa conception vous permet aujourd'hui de le faire n'importe où.
4. Pour augmenter la pression au point d'aspiration, il est préférable d'installer l'appareil dans le tuyau d'alimentation. Particulièrement bien, s’il est situé près du lieu d’entrée du système de chauffage du vase d’expansion. Dans ce cas, une température élevée est garantie.

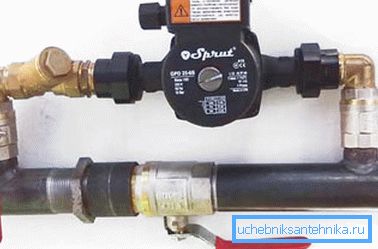

Si l'appareil est installé dans un système de chauffage avec un réservoir de type membrane, il est préférable de le contourner avec le réservoir. Nous le recommandons le plus près possible du lieu d'installation du vase d'expansion.

Astuce: si l'installation d'une dérivation avec une pompe sur le tuyau de retour rend l'accès à la pompe plus difficile, il est possible de fixer l'alimentation, mais un clapet anti-retour vertical doit être inséré verticalement.

Règles d'installation:

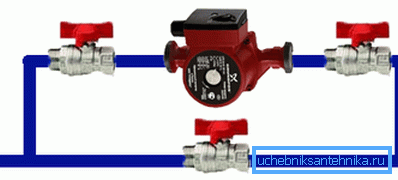

1. Fixez les vannes à bille sur les côtés de l'appareil. Cela vous permettra de le démonter rapidement sans vider le liquide de refroidissement du système.

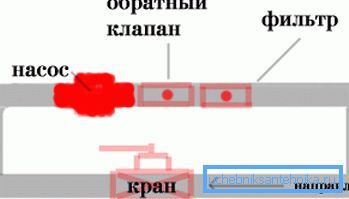

2. Le filtre placé directement devant la pompe doit être coupé, ce qui protège l'équipement contre la poussière et les particules pouvant se trouver dans le liquide de refroidissement.
3. En haut de la dérivation, il est nécessaire d’installer un reniflard automatique ou manuel. Ainsi, vous pouvez rapidement éliminer l'air présent dans le système, qui s'y est accumulé pour diverses raisons.
4. L'installation de la pompe doit être effectuée dans le sens du liquide de refroidissement, une flèche correspondante est apposée sur l'appareil.

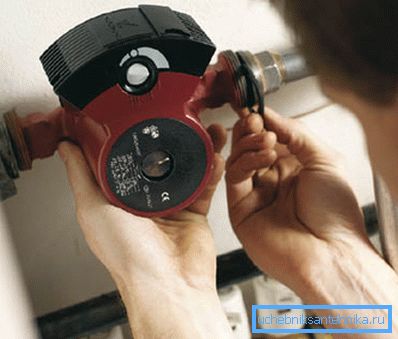

5. Les raccords filetés doivent être recouverts d'un produit d'étanchéité, enveloppés d'un ruban isolant, et de joints d'étanchéité installés entre les pièces à assembler de manière à éviter toute fuite dans le système.

Astuce: la prise de la pompe doit être mise à la terre pour assurer la sécurité de son utilisation.

Processus d'installation

1. Purgez le liquide de refroidissement du système si l'installation est effectuée sur le réseau existant. Pour une nouvelle pompe, il est préférable d'utiliser un nouveau liquide de refroidissement, mais vous pouvez également purger les canalisations et les radiateurs de toute contamination éventuelle.
2. Installez les vannes et les pompes comme spécifié dans les règles précédentes..
3. À la fin du cycle d'installation, remplissez le système de liquide de refroidissement frais..

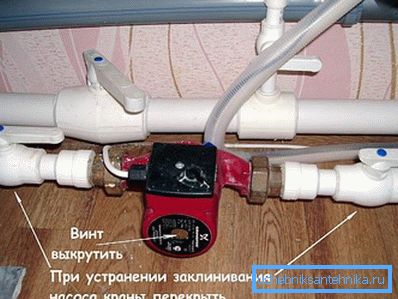

1. Avant de démarrer la pompe, dévisser la vis centrale du boîtier à l'aide d'un tournevis et évacuer l'excès d'air de l'appareil; après l'apparition d'eau, bien le serrer..

Conclusion

L'installation d'une pompe de circulation dans le système de chauffage vous permet d'économiser du carburant et de chauffer rapidement le liquide de refroidissement, ce qui rend la température ambiante confortable pendant une courte période.

Le travail est simple, facile à faire à la main, mais nécessite le respect de certaines règles. Il vous suffira de choisir le bon appareil pour chauffer la maison. La vidéo de l'article vous aidera à trouver des informations supplémentaires sur ce sujet.
