Comment installer un relais thermique pour le chauffage de

Cet article concerne les méthodes de réglage automatique du chauffage électrique. Nous devons nous familiariser avec les types de thermostats proposés par le marché moderne et savoir comment les connecter correctement à la charge et où placer le capteur de température. Alors commençons.

Pourquoi en as-tu besoin

Le motif principal est tout à fait compréhensible: économiser de l’électricité. C'est la source d'énergie thermique la plus chère; Les radiateurs électriques sont utilisés uniquement lorsqu'il n'est pas possible d'utiliser du gaz principal, des pellets, du charbon ou du bois de chauffage.

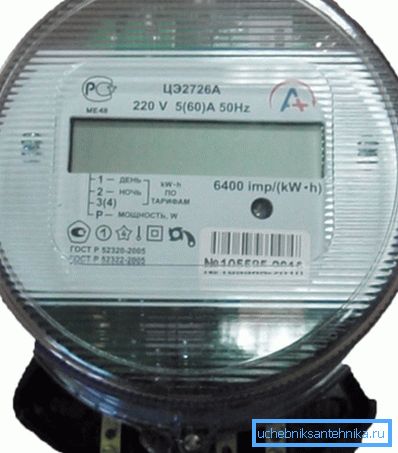

À propos, l'utilisation de tarifs de nuit peut réduire le coût du chauffage à l'électricité de 20 à 30%.

En plus des économies, n'oubliez pas la commodité d'utiliser le chauffage électrique. Lorsqu'ils travaillent avec une puissance constante les jours chauds, les habitants d'une maison ou d'un appartement devront souffrir de la chaleur ou des courants d'air (avec les fenêtres ouvertes). Le réglage manuel, pour des raisons évidentes, aura une inertie importante: l'incitation à réduire le degré de chauffage n'apparaît que lorsque la température s'écarte du niveau de confort de 4-5 degrés.

Le relais thermostatique vous permet de maintenir la température optimale dans la pièce avec une précision de 1 à 2 degrés.

Sélection du thermostat

Tous les thermostats pour le chauffage peuvent être divisés en trois catégories principales.

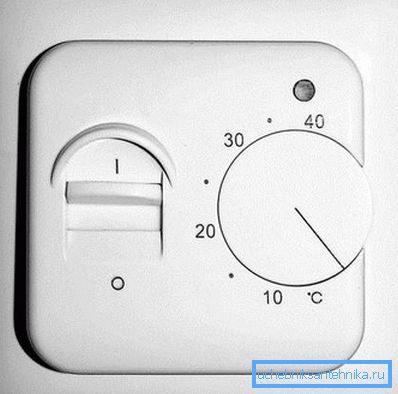

Électromécanique

À proprement parler, seul ce type de régulateur peut être qualifié de relais: un dispositif électromécanique qui ouvre physiquement les contacts est effectivement utilisé pour la gestion de l'alimentation. La liste des fonctions des interrupteurs thermiques électromécaniques est minimale.

Ils peuvent:

1. Allumer et éteindre. À cette fin, un interrupteur mécanique séparé est généralement utilisé.
2. Réglez la température à l'aide d'une molette sur laquelle sont imprimées les valeurs ou un étui.. La plage de température typique est comprise entre +5 et +40. Il est clair que plus la température est élevée, plus la consommation de chaleur est importante.

Pour clarifier: la consommation d'électricité pour maintenir la température est déterminée, bien sûr, pas par sa valeur absolue, mais par le delta de température avec la rue. Le coût de maintien de + 30 ° C dans la maison à +15 dans la rue et à +5 pour la rue -10 sera le même.

1. Maintenir automatiquement la température souhaitée, en se concentrant sur les indications d'un thermocouple externe.

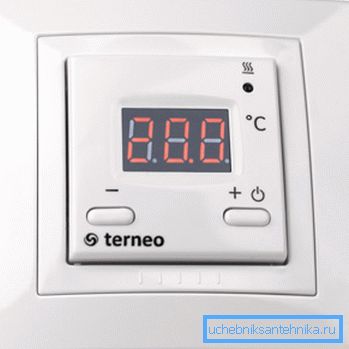

Numérique

La fonctionnalité des thermostats numériques est identique à celle du type précédent.

Seulement trois différences:

1. Au lieu des chiffres imprimés sur le régulateur manuel, un écran à cristaux liquides est utilisé.
2. L'arrêt du chauffage n'est pas affecté à un relais à cliquetis constant, mais à un ensemble de transistors sans bruit.
3. Pour régler la température de fonctionnement, utilisez le clavier numérique.

Certains pensent que les thermostats numériques sont plus précis que les thermostats mécaniques. Ce n'est que partiellement vrai: grâce à l'affichage numérique, il est plus facile de régler la température souhaitée. Cependant, la précision avec laquelle il est entretenu dépend de l'étalonnage de l'appareil pour un capteur thermique spécifique et n'est pas liée au type de régulateur.

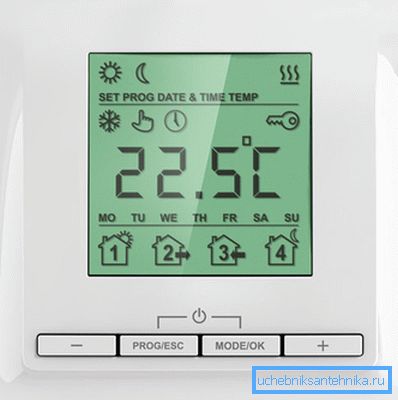

Programmable

Une autre fonction est ajoutée au réglage numérique: la possibilité de définir un horaire de travail quotidien et hebdomadaire. Par exemple, le week-end, votre maison peut être maintenue à + 20 ° C le jour et à + 16 ° C la nuit; pendant le même temps de travail, un appartement vide ne chauffera qu’à + 8 ° C.

Il semblerait que le choix soit évident: un contrôleur programmable est clairement plus avantageux que d’autres commutateurs thermiques. Cependant, il convient de prendre en compte le coût des appareils eux-mêmes:

Si, dans un climat rigoureux, un appareil plus économique rapporte assez rapidement, avec une consommation mensuelle de chaleur par chauffage électrique de l'ordre de quelques centaines de kilowattheures, la période de récupération passera à douze ou deux ans.

Appareils compatibles

Quelles sources de chaleur pouvez-vous connecter au thermostat? En général, à tous les appareils de chauffage direct sans leurs propres contrôleurs numériques. Tous les circuits de commande électroniques ne réagissent pas correctement aux pannes de courant permanentes causées par un thermostat externe.

Dans la liste:

• Câble et film chauffage par le sol. C'est le type de chauffage électrique le plus économique: en raison de la répartition optimale de la température dans le volume de la pièce chauffée, il permet de réduire les coûts par rapport au chauffage par convection de 30 à 50%.
• Électroconvecteurs.
• Radiateurs à l'huile.

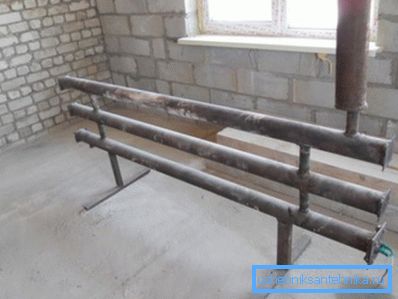

• Registres avec radiateurs intégrés.

Un seul facteur limitant est la puissance électrique consommée par l'appareil. Un relais thermique typique a une limite de 3 600 watts, ce qui correspond à la surface d’une petite pièce. Avec une consommation plus importante, plusieurs appareils de chauffage indépendants sont utilisés, chacun étant alimenté par son propre thermostat.

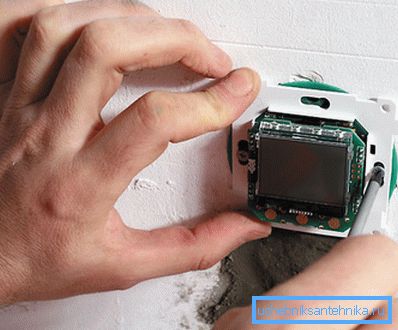

L'assemblée

Tous les thermostats vendus impliquent une installation cachée dans la boîte de jonction. Dans un mur en béton ou en brique, le trou choisi est défini par une couronne de 65 mm; la boîte est scellée avec du ciment ou du plâtre. Avec les cloisons sèches utilisé des boîtes spéciales, serrant la feuille des deux côtés.

Est-il possible de monter le thermostat ouvertement?

Oui, mais avec quelques réserves.

1. Vous aurez besoin d'un adaptateur spécial, vissé au mur avec une vis à cheville ordinaire.
2. Il est préférable de retirer les fils pour le capteur de puissance et de température dans le canal de câble.

Un point important: dans les bâtiments en matériaux combustibles, les instructions de prévention des incendies prescrivent que le câblage haute tension soit installé dans des tuyaux en acier.

La hauteur d'installation standard du thermostat est la même que pour les interrupteurs, à 90 cm du niveau du sol.

Connexion

Il est facile de connecter un régulateur avec vos propres mains - il suffit d’étudier attentivement l’étiquetage des résultats.

Si nécessaire, deux éléments chauffants peuvent être connectés en parallèle à une paire de bornes - si seule leur puissance totale ne dépasse pas les capacités du relais thermique.

Capteur thermique

Où le capteur de température est-il monté?

Cela dépend principalement du type d'élément chauffant.

1. Dans le cas d'un plancher chauffé par câble, il est posé dans une chape à l'intérieur du tube en PVC, ce qui permet de remplacer le capteur en cas de défaillance.
2. Avec un film, un capteur thermique de sol chaud s'insère dans le substrat sous le film. Étant donné que le capteur lui-même et le fil de connexion ont généralement une section assez impressionnante, ils devront choisir un sillon pour eux.
3. Avec une variété d'éléments chauffants à haute température - convecteurs, registres avec chauffage, etc. - le capteur est monté sur le mur et masqué par moulage, étagère ou de toute autre manière.

Bien sûr, lorsque vous choisissez un emplacement pour un thermocouple, vous ne devez pas oublier le bon sens.

• Les garnitures décoratives ne doivent pas gêner la libre circulation de l’air près du capteur de température.
• Il est situé à l'abri de la lumière directe du soleil et des courants d'air.
• Vous ne devez pas installer le capteur dans le flux ascendant d’air chaud provenant de l’appareil de chauffage. Dans ce cas, son témoignage sera loin de la température moyenne dans la pièce.
• Il est préférable de placer la hauteur du capteur par rapport au sol dans la plage de 90 à 120 cm afin que sa lecture corresponde à votre perception subjective: +20 au niveau du sol peuvent donner lieu à +28 au plus fort de la croissance humaine.

Au fait: de nombreux thermostats programmables sont fournis avec leurs propres capteurs de température.

Conclusion

Nous espérons que les recommandations présentées au lecteur lui seront utiles lors de l’installation de son propre chauffage électrique. Comme d'habitude, la vidéo ci-jointe contient des documents thématiques supplémentaires. Des succès!
