Comment installer un système de chauffage à deux tuyaux
Le système de chauffage le plus couramment utilisé est l'eau. Grâce à son aide, plus de 67% de toutes les installations de notre pays sont chauffées. Il en existe plusieurs variétés, dont la plus populaire est le bicéphale. Aujourd’hui, nous nous sommes fixé pour tâche de définir en quoi consiste un système de chauffage à deux tuyaux avec circulation naturelle et mécanique plus en détail, de manière à vous donner le maximum de connaissances à ce sujet.
Quel est le principe de fonctionnement
Dans ce cas, il n'y aura pas de surprises, le système est une boucle fermée à travers laquelle le liquide de refroidissement chauffé circule de l'appareil de chauffage vers les radiateurs. Le même principe est observé dans toutes les autres structures où l'eau est utilisée pour le chauffage.

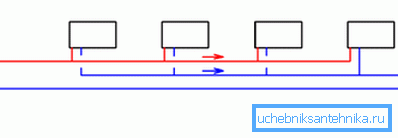

La seule différence est l'utilisation de deux branches de pipeline simultanément:
- le premier transporte et distribue le liquide de refroidissement chaud;
- le second retire le liquide refroidi des radiateurs et le renvoie à la chaudière.
Avantage
Une autre option est une construction monotube simple et moins chère, mais, en raison des avantages évidents du deux tubes, elle perd de sa popularité. Considérez-les plus en détail:
| La température |
|
| La pression | Les pertes de charge sont réduites, ce qui vous permet d'installer une pompe de circulation moins puissante et économiquement viable. |
| L'installation | L’instruction permet l’installation du système dans un bâtiment à un ou plusieurs étages, ainsi que dans des immeubles à appartements. |
| Réparation | Les vannes d'arrêt sur les conduites d'alimentation permettent de réparer les pièces et les éléments du système sans l'arrêter. |
Parmi les lacunes, on note généralement une double longueur de pipeline, ce qui augmente les dépenses financières par rapport à l'option à un tuyau. Bien que, dans ce cas, cela ne puisse pas être considéré comme une propriété négative, étant donné que les tuyaux sont utilisés avec un petit diamètre, les dimensions des fixations, des vannes, des raccords et des raccords sont également petites.
En fait, les coûts totaux ne dépassent que légèrement les dépenses consacrées à un système de chauffage monotube. Dans le même temps, vous obtiendrez beaucoup plus d'avantages.
Espèces
Les systèmes de chauffage sont généralement divisés en ouvert et fermé.
Le critère principal pour cette séparation est le type de vase d'expansion utilisé dans la conception.

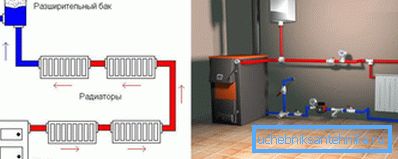

- Dans la version ouverte, il est placé sur la partie la plus haute du circuit, à partir duquel le liquide de refroidissement peut s'évaporer librement. Dans ce cas, la pression interne du système sera relativement basse.

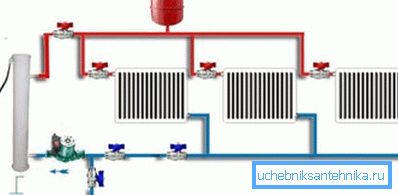

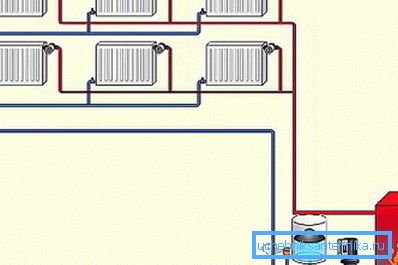

- La version bi-tube standard fermée est équipée d'un vase d'expansion à membrane, permettant la circulation du fluide autour du circuit sous pression forcée. Comme son évaporation est absente, elle permet d’utiliser des solutions plus pratiques, sous forme de glycols, comme agent de refroidissement en plus de l’eau. Les systèmes fermés sont considérés comme les plus sûrs et les plus respectueux de l'environnement.
En fonction de l'emplacement des pipelines reliant tous les éléments de la structure, on peut distinguer:

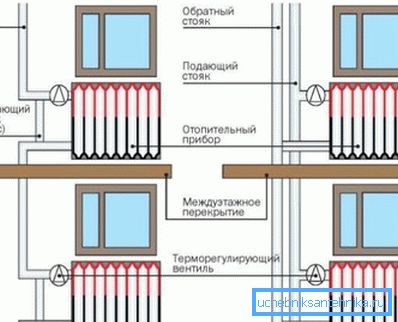

- Système de chauffage vertical à deux tuyaux lorsque les batteries sont connectées à une colonne montante verticale. Appliquez-le dans des bâtiments à plusieurs étages, en donnant la possibilité d'y fixer chaque étage séparément. Le principal avantage de la conception est l'absence de bouchons d'air lors de son utilisation. Le prix de l'arrangement sera plus élevé que les autres options.
- Le système de chauffage horizontal à 2 tuyaux est généralement utilisé dans les bâtiments d'un étage sur une grande surface. La connexion des appareils de chauffage est réalisée à un pipeline horizontal. L'air accumulé est évacué à l'aide de la grue Mayevsky.
Astuce: dans ce cas, posez mieux les contremarches sur le palier ou dans le couloir.
Mise en page
Appliquez deux modèles de base:
- Le fond, lorsque la conduite en provenance de la chaudière est posée dans la partie inférieure du bâtiment, par exemple dans un espace souterrain, un étage ou un sous-sol. La position inverse est encore plus basse et pour obtenir une circulation normale du liquide de refroidissement, la chaudière est placée plus bas, de sorte que tous les radiateurs soient placés au-dessus de celle-ci.
Conseil: assurez-vous d’activer la conduite d’air dans le circuit, en la plaçant au-dessus. Avec son aide, l'air en excès sera éliminé du réseau.

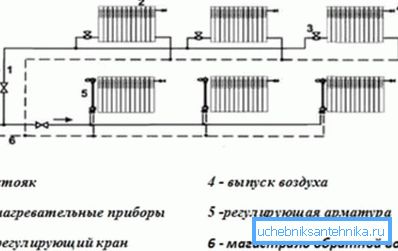

- La partie supérieure, lorsque l’autoroute de distribution traverse le haut de la structure et que le vase d’expansion est monté au point le plus élevé du circuit. Passez habituellement le pipeline par le grenier isolé, ce qui est inacceptable pour les bâtiments avec un toit plat.
Conseil: Deux options de câblage peuvent être utilisées pour les systèmes de chauffage horizontal et vertical.
Calcul hydraulique
Cela doit être fait avant le début des travaux d'installation de structures de chauffage, car chaque structure sera individuelle. Le calcul hydraulique d'un système de chauffage horizontal à deux tuyaux, ainsi que d'un système vertical, est généralement effectué selon un schéma préliminaire de «brouillon», qui comprend tous les éléments.
Au cours des calculs, l’anneau le plus chargé du pipeline est identifié. Cet objet doit être considéré comme l’objet en cours de calcul et divisé en sections conditionnelles.
En conséquence, le propriétaire recevra:
- la valeur de la perte de charge possible dans le circuit;
- le diamètre optimal des conduites;
- la surface des radiateurs nécessaires au chauffage, à partir de laquelle il est possible d'obtenir plusieurs appareils de chauffage
Le calcul hydraulique d'un système de chauffage horizontal à deux tuyaux est effectué selon plusieurs techniques.
Ci-dessous, nous décrivons les plus courantes:
- Les calculs sont effectués en tenant compte des caractéristiques des valeurs de résistance et de conductivité. Grâce à cela, il est possible d'obtenir des données réelles sur la température de chaque élément du circuit de chauffage et le débit exact de l'eau.
- Des calculs sont effectués sur la perte de charge spécifique. Le résultat est une image physique claire du processus, qui démontre la distribution réelle de la résistance dans le pipeline.
Le calcul hydraulique du système de chauffage à deux tuyaux vous permet enfin de connaître les paramètres exacts de température, ainsi que le débit de liquide de refroidissement dans n'importe quelle partie du circuit. Ce sera la base pour organiser un plan de chauffage du bâtiment.
L'assemblée
L'installation d'un système de chauffage à 2 tubes commence après les calculs, l'établissement d'un schéma de circuit précis et l'acquisition de l'équipement nécessaire.
Vous trouverez ci-dessous l'ordre de sa mise en œuvre:
- Installez une chaudière. La meilleure option est une petite pièce séparée, où la ventilation est correctement équipée, qui permettra d'éliminer les produits de combustion. Nous recommandons de recouvrir le sol et les murs avec des matériaux réfractaires spécialement conçus. Placez la chaudière à l’écart des murs, de manière à faciliter la maintenance.
- Fixez la pompe de circulation au pipeline et au collecteur de distribution, si cela est prévu dans le plan.
- Exécutez le pipeline de la chaudière aux radiateurs. Dans les murs, faites des petits trous, qui sont ensuite scellés avec du mortier de ciment. Les connexions dépendent de la composition du matériau du tuyau.

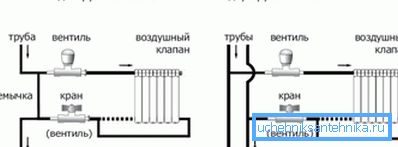

- Connectez les radiateurs. Le circuit de chauffage de chaque batterie doit être composé de deux tuyaux - le premier avec le chaud, le dernier avec le caloporteur refroidi. Installez les radiateurs de vos propres mains sous les fenêtres à l'aide de supports spéciaux.
La distance optimale de:
- radiateurs - 100 mm;
- plancher - environ 120 mm;
- murs - 20-50 mm.
Installez les raccords de contrôle et de porte à l'entrée et à la sortie. Les capteurs thermiques vous aideront à régler facilement une température confortable dans la pièce.
- Effectuez une vérification du système une fois tous les travaux terminés.
Conclusion
De cet article, vous avez appris quels systèmes de chauffage horizontaux à deux tuyaux, ainsi que verticaux, sont largement utilisés de nos jours pour créer une température confortable dans les bâtiments résidentiels et industriels. Grâce à ses avantages indéniables, il est devenu très attractif pour les consommateurs.
Plus des deux tiers des ménages et des entreprises l'ont choisi pour la configuration du chauffage. Lors de la planification, il est nécessaire d'effectuer un calcul hydraulique compétent.
La vidéo de l'article vous aidera à trouver des informations supplémentaires sur ce sujet.
