Comment installer une pompe de circulation dans le système

Les propriétaires de maisons privées ont parfois des problèmes de chauffage. Le fait est qu’à l’heure actuelle, son installation repose sur deux principes: la fluidité et la contrainte. Le premier fonctionne en raison de la différence de température naturelle entre le débit et le retour. L'eau chaude a tendance à déplacer le froid, de sorte qu'elle se déplace dans une direction donnée sans effort supplémentaire. Le second principe est basé sur l’accélération forcée du mouvement du liquide de refroidissement à l’aide d’une pompe.

Lorsque des problèmes surviennent avec un système de chauffage par gravité, les gens commencent à réfléchir à la manière de les résoudre. Pourquoi parle-t-on d'un système de gravité? Oui, car la pompe est déjà incluse dans le système de chauffage forcé. Et si les radiateurs commençaient à chauffer mal, l'ancienne pompe devrait simplement être remplacée par une nouvelle. Nous comprendrons comment installer une pompe de circulation dans le système de chauffage.

Pourquoi est-il nécessaire d'installer

L'appartement est froid

L’un des principaux problèmes du système de chauffage à écoulement automatique est le faible chauffage de ce dernier sur une branche de radiateurs ou la mauvaise circulation du liquide de refroidissement à travers celle-ci et, par conséquent, le mauvais chauffage de tous les radiateurs inclus dans le système. Pour résoudre la situation peut être installé dans le système de chauffage de la pompe de circulation. La vitesse du mouvement de l'eau augmente, la circulation s'améliore et il est préférable de réchauffer non seulement les batteries longue portée.

Sélection de la pompe

Pompes de circulation

Étant donné que la pompe de circulation doit forcer le liquide de refroidissement à travers le système, son alimentation ne doit être ni sous-estimée ni surestimée. Cela devrait être optimal. Il existe des critères très spécifiques pour son calcul. Cela dépend de la performance de l'appareil de chauffage, du volume et de la longueur du réseau de chauffage, du débit de l'agent de refroidissement. Toutes les données calculées nécessaires peuvent être obtenues à partir de la documentation des appareils et des radiateurs. Le volume d'eau dans les tuyaux est calculé à l'aide de formules mathématiques (volume du cylindre). Le débit de liquide de refroidissement est égal à la puissance de la chaudière. Par exemple, la puissance de l'équipement du système de chauffage est de 30 kW, ce qui signifie que le débit est le même, uniquement en litres par minute. Afin de faire passer le liquide de refroidissement dans une conduite de dix mètres, une tête de pompe de 0,5 atm est nécessaire.

Lorsque la capacité de la pompe est déterminée, il est nécessaire de sélectionner le fabricant. Sur le marché actuel, les principaux producteurs sont la Chine, l'Allemagne et la Pologne. Ils diffèrent par leur qualité. Le plus fiable et le plus durable - l’allemand, la Chine et la Pologne durera entre un et trois ans. Mais les prix diffèrent considérablement: une pompe allemande coûte beaucoup plus cher.

L'installation

Installation d'une pompe de circulation

Naturellement, il est essentiel d'installer une pompe de circulation dans le système de manière à ce que son travail apporte un bénéfice maximal. Avec suffisamment d'expérience dans la possession d'outils et une idée du travail effectué, vous pouvez le faire vous-même. Pour commencer, nous allons déterminer le site d'installation. Ici, chaque spécialiste a sa propre position claire.

La pompe est installée sur la ligne de retour.

Certains pensent que la pompe devrait être placée derrière la chaudière, d'autres - cela avant la chaudière sur la ligne de retour. Ce n'est qu'une partie de la vérité. Du point de vue de la physique des processus en cours, il est possible d’installer la pompe aussi bien en sortie qu’au retour - sans différence, mais uniquement en cas de chauffage forcé. Si les propriétaires veulent s’assurer eux-mêmes et laisser le système de chauffage par gravitation en lieu et place du système de chauffage forcé pendant le temps où les lumières sont éteintes, la pompe de circulation est alors placée dans la réserve.

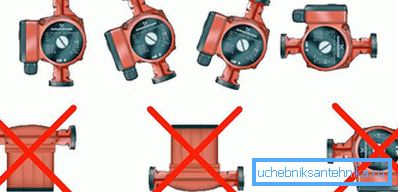

Un exemple d'installation correcte et incorrecte d'une pompe de circulation.

Lors de l'installation de la pompe, vous devez savoir comment la connecter correctement. Pour ce faire, vous devez suivre certaines règles:

  1. Étant donné que la plupart des pompes de circulation domestiques fonctionnent uniquement avec un système de chauffage rempli d'eau (elles s'éteignent simplement sans eau), elles doivent être installées horizontalement ou verticalement, en observant la direction du mouvement de l'eau (indiquée par la flèche sur le corps), le rotor doit donc être placé horizontalement. Si la pompe se trouve dans une position différente en cas de fuite d'eau, sa partie électrique risque d'être inondée ou le niveau d'eau à l'intérieur sera insuffisant et l'appareil brûlera.
  2. Pour faciliter l'entretien de l'appareil, des vannes sont installées devant et derrière l'appareil, et la pompe elle-même est montée sur des connexions pliables. Si nécessaire, il peut être enlevé sans évacuer l'eau du système de chauffage. Avant la pompe après la vanne, un filtre grossier est installé pour retarder le tartre, le sable et autres débris insolubles (particulièrement important si les radiateurs sont vieux et les tuyaux en métal). Il est également nécessaire d'apporter de l'électricité sur le site d'installation de la pompe.
  3. Si la pompe de circulation est installée tout en maintenant le système de chauffage par gravité, elle doit être installée sur la conduite de dérivation. Le schéma est le suivant: les tuyaux de dérivation sont soudés au tuyau d’alimentation directe de diamètre inférieur au tuyau principal. Entre les points de raccordement, ils installent une vanne ou une vanne pour le fonctionnement par chauffage par gravité (dérivation). S'il y a de l'électricité, la vanne de la canalisation principale ferme la vanne et la pompe est ouverte, la pompe est activée et le système est forcé de fonctionner. Lorsque l'alimentation est coupée, les vannes de la pompe sont fermées et sur le pipeline direct, elles sont ouvertes et le système fonctionne par gravité. Si une vanne est installée, la transition vers un système gravitaire se produit automatiquement.
  4. Avant de commencer à installer la pompe, il est nécessaire de refroidir et d’évacuer le liquide de refroidissement. Le niveau de décharge dépend du site d'installation de la pompe.
  5. Premier démarrage: remplissez le système d'eau, dévissez l'écrou externe du rotor et utilisez un tournevis pour faire tourner l'arbre plusieurs fois afin d'éviter tout blocage, serrez l'écrou et allumez la pompe dans le réseau.

Maintenant la maison est chaude

Comme vous pouvez le constater, l'installation de la pompe de circulation dans le système de chauffage n'est pas si difficile (à première vue), mais une personne inexpérimentée, même avec des instructions d'installation détaillées, peut commettre des erreurs importantes. Il est préférable de confier ces travaux à un spécialiste, d’autant plus que le coût d’une telle amélioration de la qualité de votre système de chauffage est beaucoup moins cher que de le retravailler complètement en remplaçant les tuyaux et les radiateurs, même si vous ne payez pas seulement pour les matériaux et les équipements, mais aussi pour le travail.

Vidéo

Cette vidéo montre comment assembler un système avec une pompe de circulation pour le chauffage:

Cette vidéo concerne l'installation d'une pompe de circulation dans un système de chauffage:
