Comment mettre un robinet sur le chauffage de la batterie

Dans les conditions climatiques de notre pays, il est impossible de se passer d'un système de chauffage. Et pour un fonctionnement efficace des radiateurs avec un liquide de refroidissement par eau, ils doivent en outre être équipés de grues. Il peut s’agir de vannes qui régulent le débit de liquide de refroidissement dans la batterie, d’un thermostat ou d’une vanne spéciale Mayevsky, conçues pour éliminer l’air du système. Cet article explique comment poser un robinet sur la batterie de chauffage, quelles en sont les nuances et les difficultés.

Quelles vannes sont utilisées

Types de robinets pour le chauffage

Si vous avez décidé d'installer un robinet sur un radiateur de chauffage, vous devez d'abord comprendre leurs variétés. Vous pouvez donc utiliser les types de vannes suivants à ces fins:

  • bride sphérique;
  • embrayage à billes;
  • raccords de valve;
  • en forme d'aiguille.

Chaque design a ses propres caractéristiques. Par exemple, un robinet à tournant sphérique à bride ne peut être que dans deux positions. Il est soit complètement ouvert et laisse passer tout le flux, soit il bloque complètement le flux de liquide de refroidissement. De telles structures ne sont principalement utilisées que pour le recouvrement complet des pipelines.

Robinet à tournant sphérique

Les vannes à bille à couplage n'ont pas beaucoup de flexibilité dans le contrôle de flux. Avec leur aide, vous pouvez fermer ou ouvrir le flux de liquide de refroidissement dans le radiateur. En raison de cette caractéristique particulière, les robinets à tournant sphérique de couplage sont le plus souvent utilisés pour une installation sur des batteries, où ils n'ont pas besoin de réguler le débit de liquide de refroidissement.

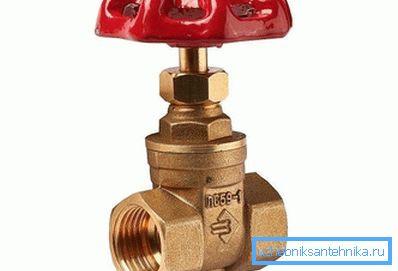

Robinet à valve

Les constructions de vanne de couplage sont plus flexibles dans le contrôle de flux. Avec leur aide, il est possible de réduire ou d'augmenter le débit de liquide de refroidissement dans le radiateur de chauffage selon les valeurs requises par l'utilisateur. En raison de cette caractéristique particulière, les vannes à boule à couplage sont le plus souvent utilisées lorsqu'elles sont montées sur des batteries.

La grue de Mayevsky

Les grues à aiguilles sont autonomes. De telles constructions (parfois appelées «grues Mayevsky») sont utilisées pour éliminer l'air du système de chauffage. Il utilise une vanne à aiguille qui s'ouvre avec une clé ou un simple tournevis.

Chaque type de grue est installé dans un endroit spécifique. Des structures à billes de couplage sont montées sur les tuyaux d’entrée, car elles servent à ajuster le débit de liquide de refroidissement dans le radiateur. Une grue ou des dispositifs à aiguille «Mayevsky» sont placés à partir de l'extrémité de la batterie (dans la partie supérieure) du côté opposé au tuyau d'entrée. C'est ici que l'air entre dans le système de chauffage.

Installation de robinet à tournant sphérique

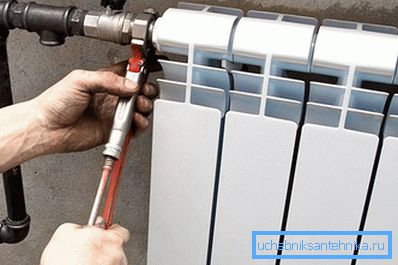

Installation du robinet à tournant sphérique sur la batra

L'installation d'une grue pour le radiateur doit être effectuée en l'absence de liquide de refroidissement dans le système. Par conséquent, les travaux de réparation doivent être effectués pendant la saison chaude. La progression même de l'installation d'un robinet à tournant sphérique ressemblera à ceci:

  • Tout d'abord, choisissez un endroit approprié pour l'installation. Le robinet doit rester en place avant de connecter le tuyau à la batterie. Si votre système prévoit un cavalier qui connecte les tuyaux d’entrée et de sortie, la vanne est placée derrière. Il est nécessaire de vérifier la facilité d'utilisation. Après l'installation, la vanne doit pouvoir être facilement fermée et ouverte sans rencontrer d'obstacles;
  • Installez la grue. Si l'installation est effectuée simultanément à l'installation des radiateurs, le robinet est simplement vissé au tuyau. Lorsque vous travaillez sur un système qui fonctionne déjà, il est nécessaire d'effectuer un certain nombre de travaux préliminaires. Le premier morceau de tuyau coupé. Ensuite, le filetage est fait à ses extrémités et le bobinage est fait. Après cela, il est possible de procéder à l'installation de la grue. Dans ce cas, utilisez un ruban isolant ou un autre matériau isolant approprié;
  • La dernière étape consistera à vérifier l’étanchéité de la connexion (de préférence sous pression). Pour cela, le système se remplit lentement d'eau et alors seulement augmente la pression.

Avant d'acheter une grue pour l'installation sur une batterie, il est nécessaire de vérifier la conformité de son diamètre avec la section de tuyau.

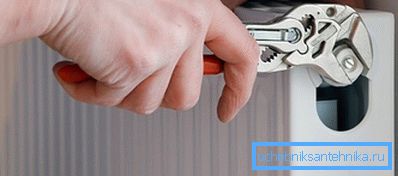

Installation de la grue Mayevsky

Installation de la grue Mayevsky

Les appareils à aiguille ou les grues Mayevsky sont disponibles en deux types:

  • mécanique;
  • automatique

Dans le premier cas, l’air est évacué manuellement du système. De telles structures sont installées dans des immeubles d'habitation. Ils ne sont pas si sensibles à la qualité du liquide de refroidissement.

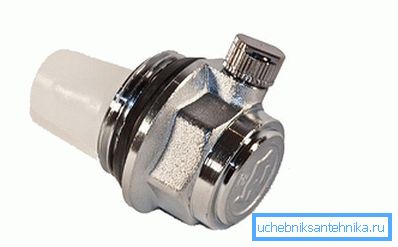

Grue Mayevsky automatique

La grue de Mayevsky est installée au point le plus élevé du système de chauffage, c'est-à-dire au sommet de l'extrémité du radiateur, du côté opposé à l'entrée. Dans cet endroit, l'air s'accumule en plus grande quantité.

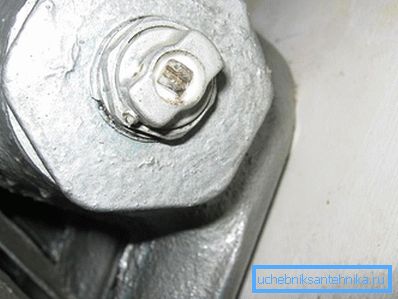

La grue de Mayevsky sur la batterie de fonte

L'installation d'un robinet à aiguille sur une batterie en fonte n'est pas trop difficile. Avant de commencer à travailler, assurez-vous que le capuchon d'extrémité du radiateur a une ouverture pour l'installation de l'appareil. S'il n'y en a pas, achetez-en un autre. Vous pouvez percer vous-même un trou et couper le filetage intérieur, mais ces procédures ne conviennent pas à tout le monde. Par conséquent, il est préférable d’acheter un bouchon pré-percé avec un trou.

Avant l'installation, il est nécessaire de bloquer le flux de liquide de refroidissement dans le système. Il est préférable que vous ayez déjà des robinets sur les tuyaux d’entrée et de sortie menant au radiateur. Dans ce cas, il suffit de les éteindre et de vider l'eau de la batterie.

Ensuite, dévissez le capuchon et placez la grue Mayevsky dessus, puis remettez-le à sa place. Dans le même temps, il est nécessaire d’obtenir la bonne orientation du trou de coulée - il doit regarder à l’écart du mur et légèrement en bas. Dans ce cas, la descente d’air ne vous causera pas de problèmes sous la forme de jets sales sur le nouveau papier peint. Pour éviter de tels problèmes, vous pouvez vous procurer un robinet dans lequel vous pouvez régler la direction du flux d’air sortant du liquide.

Vidéo

Voir ce que les robinets et les raccords sont au radiateur:

Dans cette vidéo, vous pouvez voir comment le robinet de Mayevsky est monté dans un radiateur de chauffage:
