Comment organiser soi-même le chauffage de l'eau dans le

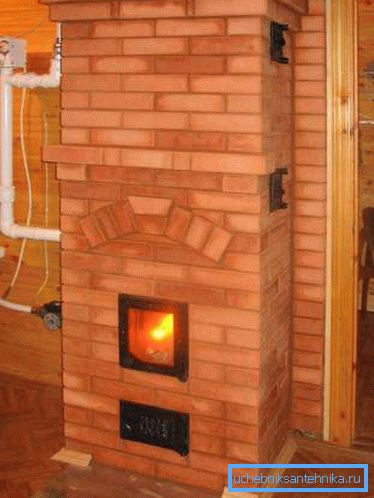

En règle générale, lors de la construction de maisons de campagne, un poêle à bois en pierre est installé. Cependant, avec le temps, les maisons ont été envahies par des extensions ou il est apparu que la chaudière ne suffisait pas pour chauffer complètement la maison, de sorte qu'il était nécessaire d'installer un circuit d'eau. Par conséquent, dans cet article, nous verrons comment, dans de tels cas, équiper de leurs propres mains le chauffage de l'eau dans le pays.

Informations générales

Pour équiper le système de chauffage de l'eau dans le pays, il n'est pas nécessaire d'acquérir une chaudière, car il existe un four qui ne diffère de la chaudière qu'en l'absence d'un échangeur de chaleur. En conséquence, pour organiser le chauffage de l'eau, il suffit d'ajouter cet élément manquant.

Bien sûr, en plus du poêle à eau chaude, vous aurez besoin de tuyaux, de radiateurs et de quelques autres éléments chauffants. En général, pour équiper un tel système sous la puissance de chaque maître de maison, comme nous le verrons ci-dessous.

Arrangement de chauffage

Échangeur de chaleur

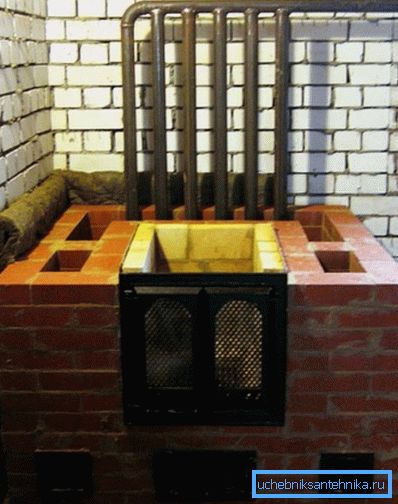

Il est nécessaire de commencer à travailler avec la performance de l'échangeur de chaleur. Ce dispositif est une structure métallique, soudée, généralement à partir de tuyaux.

Cette partie est installée dans le four ou derrière le four, au tout début de la cheminée. Cette dernière option est préférable, car l’efficacité du four pour la datcha avec chauffage de l’eau augmente dans ce cas.

Le plus souvent, pour la fabrication de l'échangeur de chaleur, on utilisait des tubes en acier noir ordinaire, en raison de leur faible coût. Cependant, le dispositif sera beaucoup plus durable, si pour cela utiliser de l'acier inoxydable résistant à la chaleur. Cependant, dans ce cas, le prix du produit augmentera considérablement.

La forme et la taille de l'échangeur thermique dépendent de la conception du four et plus précisément du four. Ce peut être un réservoir en forme de G ou même plat avec un volume de 20-30 litres, une bobine, un réservoir cylindrique, etc.

Lors de la conception de cette partie, la seule chose à faire est de prendre en compte les points suivants:

• Plus la différence entre entrée et sortie est grande, mieux c'est.
• L'efficacité du chauffage dépend de la surface de l'échangeur de chaleur - plus il est grand, plus la puissance est grande, respectivement.
• La conception doit être conçue de manière à ne pas entraver le chargement du carburant et à ne pas nuire au processus de combustion.

Faites attention! Pour installer l'échangeur de chaleur, vous devrez démonter partiellement le four. Effectuez cette opération avec soin pour éviter les problèmes lors de l'assemblage.

Il convient de noter que les chaudières correctement construites pour les résidences secondaires avec circuit d’eau sont presque aussi efficaces que les chaudières d’usine.

Astuce! En tant qu’échangeur de chaleur, vous pouvez utiliser une batterie en fonte. Certes, pour l'installer, le foyer doit avoir un volume suffisamment important.

Arrangement du système

Après l'installation de l'échangeur de chaleur, nous pouvons supposer que la moitié du travail est terminée. Il ne reste plus qu'à terminer l'installation du système lui-même. Étant donné que la déconnexion de l’électricité dans les zones rurales n’est pas rare, mais qu’il s’agit même d’une régularité, la meilleure option est un système gravitationnel, c’est-à-dire avec circulation naturelle du caloporteur.

Astuce! Les tuyaux sont préférables pour l’utilisation de polypropylène, car ils sont peu coûteux et durables. La seule chose nécessaire à leur installation nécessitera un fer à souder spécial, qui peut être loué.

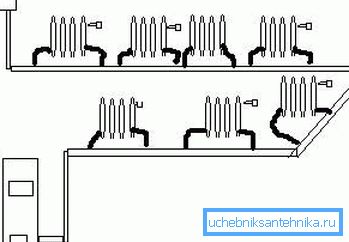

Avant de faire le chauffage, vous devez préparer un projet. Pour la circulation naturelle, un circuit monotube est utilisé. Dans ce cas, les entrées et les sorties des radiateurs sont connectées à un tuyau. Toutes les batteries sont connectées en série.

Le chauffage de la datcha par un tuyau implique la présence d'un surpresseur relié à l'échangeur de chaleur et situé le plus haut possible.

En général, un tel schéma est le suivant:

• Du circuit des réservoirs descend et traverse toutes les pièces de la structure. De plus, le tuyau devrait avoir une pente constante, ce qui est nécessaire pour la circulation naturelle du liquide de refroidissement.
• Les radiateurs sont connectés au circuit aux endroits indiqués sur le schéma.. Il est souhaitable que chaque batterie ait un by-pass et des vannes. Cela vous permettra de régler le niveau des radiateurs de chauffage.
• Après avoir parcouru la maison, le contour revient à la fournaise et est connecté à l’entrée de l’échangeur thermique.

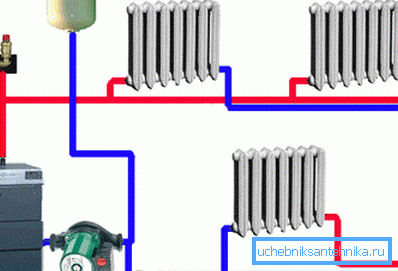

Il faut dire qu'un tel système est inefficace dans les grandes maisons, où il est plus opportun d'utiliser un système à deux tuyaux. Cependant, dans ce cas, vous aurez besoin d’une pompe de circulation pour fournir la pression nécessaire. De plus, le prix d'un tel chauffage sera plus élevé, car il nécessite presque le double de conduites.

Ce schéma signifie que les entrées de radiateur sont connectées à un tuyau et la sortie à un autre. Dans cette connexion peut être faite à la fois séquentiellement et en parallèle. Cette solution permet un chauffage uniforme des batteries.

Astuce! Si 40 parties de sel sont ajoutées à 100 parties d'eau servant de caloporteur, sa température de congélation chutera à -20 degrés.

Le vase d'expansion est un élément essentiel du système de chauffage. Il est conçu pour compenser la dilatation thermique du liquide de refroidissement dans le système. Cet élément est généralement installé près de la pompe de circulation.

Ici, en fait, toute l’instruction sur la disposition du chauffage dans une maison de campagne.

Conclusion

Organiser le chauffage de l'eau pour donner ses propres mains est assez simple. Dans ce cas, l’essentiel est de fabriquer un échangeur de chaleur approprié et de le placer correctement. Sinon, le travail ne diffère pas de l'installation d'un système de chauffage conventionnel.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
