Comment poser un sol chaud sous le stratifié

On sait que les revêtements de sols stratifiés modernes ne procurent pas le niveau d’équilibre thermique obtenu avec le bois classique. C'est pourquoi la pose de tels revêtements s'accompagne souvent de la mise en place d'un système de chauffage spécial (le chauffage par le sol), qui peut avoir les caractéristiques suivantes:

  • système de chauffage de l'eau;
  • chauffage électrique, réalisé à l'aide d'un câble spécial;
  • chauffage électrique par source infrarouge.

Dans cet article, nous allons analyser comment poser un sol chaud sous le stratifié avec vos propres mains, examiner les options d'installation d'un film infrarouge et d'un câble chauffant, ainsi que montrer des photos et des instructions vidéo.

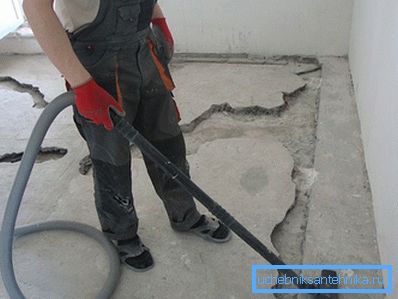

Préparation de la fondation

Préparation de la fondation

Pour que les options choisies puissent durer longtemps, il est nécessaire de s’efforcer de faire en sorte que le niveau du sol soit aussi proche que possible de l’idéal. Si tout est déjà prêt, vous pouvez passer à la partie pratique de l'installation des éléments chauffants. Avant de commencer à prendre des mesures, vous devez analyser les points suivants:

  • Quelle est la hauteur des plafonds. Sera-t-il possible de soulever ou d’abaisser le sol? Dans un appartement ou sur un balcon, vous ne pouvez descendre qu'au niveau d'une chape existante, jusqu'aux dalles de béton. Dans une maison privée, si elle ne repose pas sur une fondation sur pieux, vous pouvez aller plus loin à la valeur souhaitée.
  • Enlève tous les vieux revêtements de sol. Il vaut mieux abattre le carreau avec un perforateur. Le nettoyage est fait sur tout le territoire. Tous les nodules ou résidus de colle sont enlevés.

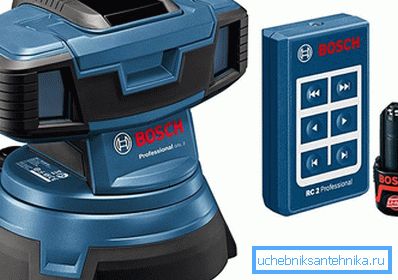

Niveau laser

  • Dans le cas où il a été décidé de quitter la liaison existante, il est important d’évaluer la chute de niveau sur l’ensemble du plan. Pour ce niveau laser parfait. Il est nécessaire de projeter une ligne sur les murs en mesurant la distance au sol à l'aide d'un ruban à mesurer (cette opération peut être effectuée à l'aide d'un niveau d'eau. Une marque est apposée sur l'un des murs, puis transférée à tous les autres. Des mesures sont effectuées à partir de ces derniers.).

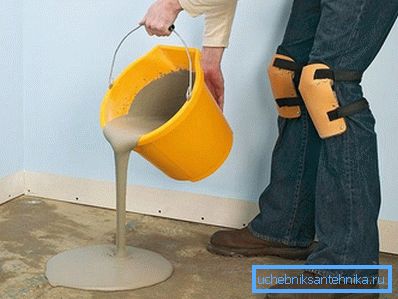

  • Remplissage d'un plancher en vrac

    Si vous constatez que la différence de valeurs ne dépasse pas 10 mm, il est préférable d’utiliser des mélanges auto-nivelants pour la compenser. Afin de travailler avec eux a eu lieu au niveau requis, il est important de respecter les proportions qui sont spécifiées par le fabricant. Après dilution, le liquide se répand simplement sur le sol. Dans ce cas, toutes les lacunes doivent être pré-scellées, afin que la solution ne disparaisse pas. Après avoir versé toute la zone est recouverte d'un rouleau à aiguilles ou d'une truelle crantée. Cela supprime les bulles d'air. Si la différence est supérieure à 30 mm, il sera alors nécessaire de remplir le mélange ciment-sable. Dans ce cas, vous pouvez également utiliser la version précédente, mais le coût de ce travail sera beaucoup plus élevé.
  • Lorsque la hauteur du plafond ne permet pas de soulever le sol encore plus haut, à l'aide d'un perforateur ou d'un marteau perforateur, l'ancienne chape est retirée. Une fois la couche requise retirée, un sol rugueux est créé. À cette fin, les phares sont installés sur des dalles de béton. Vous pouvez utiliser des outils spéciaux, à la place d’ajustements. Les guides sont disposés lors de la pose de la future chape. Au début, un élément est exposé. À cette fin, les marques de hauteur de la future chape sont appliquées sur les murs. Vous pouvez utiliser les recommandations de l'étape précédente. De plus, avec l'aide du niveau de construction, l'avion est transféré au guide. Pour bien le fixer sur toute la longueur, le revêtement est fait de la solution. Après avoir attrapé, vous pouvez placer le prochain le long de la bande exposée. En outre, les intervalles entre les marques sont remplis avec le mélange préparé et, sur la base de la règle sur les balises, est effectuée. Dans le même temps, il est important de s’assurer qu’il n’ya pas d’espace vide sous les étiquettes, sinon le coupleur risque de se coincer et tout le travail sera ruiné.
  • Trois semaines après la maturation complète et le séchage de la fondation coulée, vous pouvez passer à l'étape suivante d'installation de l'option de chauffage par le sol sélectionnée.

Sol thermique à base de film infrarouge

Sol thermique à base de film infrarouge

Le sol chaud de l'un de ces types permet non seulement de réchauffer la surface du revêtement, mais également l'air à l'intérieur de la pièce. Mais la réalisation de chacun d’eux a un coût et des inconvénients différents. C'est pourquoi, avant de poser le sol chaud, vous devez décider du type de système de chauffage. Par exemple, considérons les avantages du film infrarouge:

  • facilité d'installation de tels appareils de chauffage, qui ne nécessitent pas la préparation d'une attache spéciale (obligatoire dans le cas du chauffage de l'eau et des câbles);
  • la fiabilité et la durabilité du matériau utilisé;
  • l'admissibilité de la pose de stratifié immédiatement après la pose du film IR, qui est monté sur une base rugueuse "sèche";
  • faible consommation d'énergie.
  • pas besoin de soulever le sol.

Avant de poser le film chaud, assurez-vous de disposer de tous les éléments nécessaires à sa disposition.

Film infrarouge

Avant d'acheter un kit, il est nécessaire de calculer avec précision la zone couverte par le système, ce qui permet de déterminer les quantités requises de film infrarouge, de matériau réfléchissant et d'un revêtement de protection spécial recouvrant l'appareil de chauffage.

Il est nécessaire de partir du fait que le matériau réfléchissant est étendu sur toute la surface du sol et que le film infrarouge ne s'adapte que dans des zones sans meubles.

Sont inclus dans l’emballage de l’équipement du plancher en film calorifugé:

  • thermostat;
  • capteur de température (capteur);
  • substrat spécial réfléchissant thermiquement;
  • film thermique.

En outre, vous avez besoin de ciseaux ordinaires, de pinces, d'un tournevis, d'un couteau et de ruban adhésif pour coller un film.

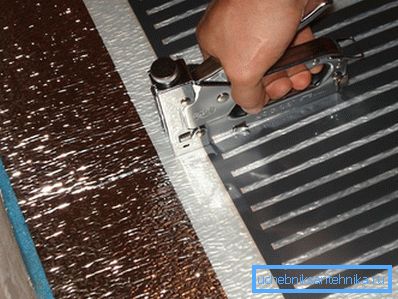

Montage de chauffage

Installation de chauffage infrarouge

L’installation du système commence par un substrat spécial en mousse de polyuréthane, puis nous effectuons:

  1. Des bandes de film réfléchissant la chaleur sont posées sur toute la surface du sol (surface de travail vers le haut), qui sont solidement fixées avec un ruban adhésif spécial.
  2. Ils procèdent ensuite à la pose du film infrarouge lui-même, qui est posé uniquement sur les zones exemptes de meubles, espacées des murs d’environ 10 cm (la disposition des éléments chauffants indiquant l’emplacement des meubles doit être préparée à l’avance par vous). Le conseil et le fait que couper le film chauffant n’est autorisé que dans des endroits choisis marqués sur le matériau par une ligne pointillée avec un signe en ciseaux.
  3. Après cela, les différentes bandes chauffantes sont placées sur le substrat à une distance d’au moins 5 mm (mais pas plus d’un centimètre) les unes des autres.
  4. En outre, pour connecter des bandes chauffantes infrarouges sur toute leur longueur, un fil de cuivre de section transversale d'environ 1,5 mm2.
  5. Le film est connecté à l'équipement d'alimentation au moyen de contacts spéciaux insérés au milieu du bus conducteur et serrés avec une pince. Ensuite, les points de raccordement doivent être protégés par des bandes d'isolation en bitume, comprises dans la fourniture du plancher chauffant.

Connexion du capteur thermique

Après avoir connecté le film, allez à l’installation du capteur de température, qui permet un réglage automatique du mode de chauffage du système. Pour ce faire, un stroboscope est préparé sur une profondeur d'environ 2 cm à une distance de 20 à 25 cm du mur avec un thermostat fixé à l'aide d'un perforateur, puis le capteur lui-même y est placé, lequel doit être en contact direct avec le substrat isolant.

Une fois l’installation des équipements auxiliaires fabriqués conformément aux instructions jointes au kit, il sera nécessaire de vérifier les performances du plancher infrarouge à film chaud.

Pendant le test, il est nécessaire de s'assurer que toutes les bandes de film infrarouge chauffent lorsque l'alimentation est fournie. Et après s’être assuré que tous ses éléments fonctionnent, vous pouvez procéder à l’installation du revêtement stratifié en fermant le système de chauffage avec un film spécial d’isolation thermique.

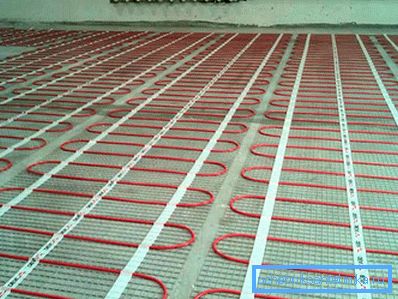

Basé sur le câble chauffant

Câble de chauffage au sol

En règle générale, cette option est utilisée sous la mosaïque, car elle permet un meilleur transfert de chaleur. Mais sa pose sous le stratifié est également possible. Avant de procéder à l'installation, il est important de déterminer quel type de câble chauffant sera utilisé.

  • Standard ou résistif. Stacked peut être mono-core et bi-core. Ce dernier est plus pratique car le circuit qu’il contient est déjà fermé et son extrémité n’a pas besoin d’être renvoyée dans la boîte de connexion. Pour faciliter l'installation, le fabricant place le fil dans des nattes spéciales.
  • Auto-régulant. Ce câble maintiendra automatiquement la température requise même dans les cas où sa pose passe sous la surface de matériaux différents. C'est beaucoup plus cher que la version précédente.

Installation du câble chauffant sur la base thermo-isolante

La méthode d'installation et la séquence d'actions pour ces deux conducteurs seront les mêmes. Pour calculer la longueur requise, vous devez connaître la surface de plancher. Soustrayez le besoin d'articles fixes. En outre, le schéma approximatif de la pose est tracé. Le pas auquel les tours individuels seront localisés est déterminé en divisant la surface par la longueur du câble et le résultat est multiplié par 100.

  • S'il y a une chambre froide sous le sol, un réchauffement supplémentaire est nécessaire avec des feuilles ou des panneaux en mousse. Dans ce cas, vous devrez vous plonger dans la chape s'il n'y a aucune possibilité d'augmenter le niveau. Lorsque vous avez la certitude que tout est bien isolé et que la surface est alignée qualitativement, vous pouvez passer à l'étape suivante.
  • Un nettoyage en profondeur de la région. Il est nécessaire de se débarrasser de tous les cailloux ou autres éléments susceptibles d'endommager ultérieurement l'isolation du câble. Pour ces fins, il est préférable d'utiliser un aspirateur.
  • Appliquez une couche de composition d'apprêt. Cela est nécessaire pour éliminer les débris, renforcer la surface et améliorer l'adhésion avec la future chape.
  • Cette étape est réalisée selon vos souhaits. Une couche de ruban de mousse de polyuréthane avec une feuille est posée sur toute la surface. Les feuilles sont jointes avec un ruban adhésif renforcé.
  • Le capteur est installé et l'emplacement du thermostat est préparé. Ce dernier doit être situé à une hauteur convenable, mais pas inférieure à 30 cm.Une rainure de 20 mm de large est pratiquée dans le mur, sur le sol, à une distance de 50 cm et correspond exactement à cet évidement. On y trouve l'ondulation soudée d'une extrémité. Il a un indicateur. Les fils de signal qui en proviennent sont placés dans une boîte où l’élément de commande sera installé.
  • Si l'option a été choisie dans les tapis, vous pouvez alors commencer leur pose. S'il est nécessaire de déplier la bande, le filet est coupé avec des ciseaux ordinaires. Pour un câble sans tapis, il est nécessaire de préparer des supports de plaque spéciaux. Ils sont vissés au sol avec des chevilles et des vis. Le pas entre eux devrait être de 50-100 cm.
  • Un câble d'alimentation à froid est câblé. Il se connecte au chauffage, la torsion est scellée avec un tube thermo-rétractable et fixée sous l’un des supports de la plaque.
  • Le câble est monté selon le schéma établi avec le pas calculé. Pendant ce travail, il est préférable de mettre des pantoufles avec une semelle souple sur les pieds pour ne pas endommager le conducteur.
  • A ce stade, vous devez vérifier la résistance et la comparer avec celle recommandée. Le modèle de pose de câble est également entré dans le passeport. Suivant est la connexion au thermostat de son installation en place. Certains fabricants autorisent l'inclusion de l'ensemble du système pendant une minute pour tester ses performances.
  • Ensuite, la chape est coulée. Son épaisseur doit être d’au moins 3 cm, tout en veillant à ce que tous les vides sous le câble soient remplis. Si vous posez un support en polyuréthane, il est nécessaire d’effectuer tous les 30 à 40 cm une fente d’une taille de fenêtre de 10 à 15 cm, il est nécessaire qu’il y ait un réglage avec la couche principale.
  • Après le séchage complet de la couche remplie (généralement 3 semaines ou plus), vous pouvez activer le sol.

Insertion du câble du plancher chaud dans le coupleur

Il existe une autre option très intéressante qui peut simplifier l’installation du chauffage par le sol par câble. Si votre sol est bien isolé et qu'une chape parfaitement plane est coulée, vous pouvez procéder comme suit. Un plan est établi en fonction duquel le câble sera posé. Le revêtement de sol est enlevé, la surface est nettoyée. La photo est transférée à l'étage. A l'aide de la rectifieuse ou du muret, les rainures sont découpées sous le câble conformément au schéma. Leur profondeur doit être telle que le conducteur est affleurant. Vient ensuite la pose, la connexion et la finition.

Chauffage au sol par eau

Sol d'eau chaude

Le sol chauffé à l'eau peut également être posé de plusieurs manières. Pour chauffer le porteur peut être utilisé comme une chaudière installée et une colonne montante spéciale dans le cas du chauffage central. Il existe des produits dans lesquels le support est dans des tubes scellés, et son chauffage est effectué à l'aide de conducteurs disposés sur toute la longueur. Pour la pose sous le stratifié est la solution idéale polystyrène et bois. Leurs avantages sont:

  • pas besoin de remplir la chape d'en haut;
  • la meilleure thermolyse grâce aux plaques d'aluminium;
  • faible poids - idéal pour les sols fragiles;
  • installation rapide par rapport à un sol calorifuge habituel;
  • modèle de pose préparé.

Vérifiez le niveau du sol

Avant de commencer, assurez-vous que votre sol a une surface plane et que la différence n’est pas supérieure à 0,2 cm pour 1 m.2. La séquence d'actions sera la suivante:

  • Toute la zone est soigneusement nettoyée. Appliquez une couche d'apprêt.
  • Après séchage complet, la barrière hydroélectrique est posée sous la forme d'un film de polyéthylène. Veillez à respecter le chevauchement des toiles de 10 cm. Les coutures sont collées avec du ruban adhésif. Le mur est tourné à la hauteur du futur appareil de chauffage.
  • Le long du périmètre du mur, un ruban amortisseur se déploie.
  • La prochaine étape consistera à installer des plaques isolantes. Ils doivent avoir des bossages spéciaux ou des rainures. Dans certains cas, des rainures sont prévues pour les fixer ensemble.
  • Plaques métalliques spéciales montées sur le dessus. Ils ont une rainure où le tuyau sera posé. Il est nécessaire d’appuyer sur les plaques afin qu’elles se fixent entre les saillies de l’isolant. Ils doivent être disposés en fonction de l’étape de pose choisie.
  • Le boîtier est monté, un collecteur y est installé et l'alimentation principale est constituée d'une chaudière ou d'une autre source.
  • L’une des vannes du collecteur d’alimentation relie l’extrémité du tuyau. Après cela, il est posé dans les rainures, selon le motif sélectionné. Il est important de se rappeler que vous devez commencer par les murs extérieurs, de manière à ce que la température la plus élevée se situe près d'eux.
  • La seconde extrémité alimente le collecteur de décharge.
  • Le système est en train d'être serti. Pour ce faire, il est rempli d'eau et la pression avec un outil conçu à cet effet s'élève à 10 atmosphères. Dans cet état, la structure entière est laissée pour un jour. Si, après avoir vérifié que tout est en ordre, vous pouvez passer à autre chose.
  • De dessus, le film ou une couche de mousse de polyuréthane fabriqué reste à l'intérieur.
  • Ensuite, des feuilles de fibre de gypse sont montées. Ils donneront une plus grande stabilité à l'ensemble de la structure et serviront également de base pour la finition des sols.

Dans le cas d'une version électrique d'un sol chauffé à l'eau avec une circulation fermée. La séquence d'actions sera exactement la même. Le seul inconvénient est l'installation du capteur de température, qui est inclus. Il est généralement nécessaire de le placer à proximité des tuyaux. De plus, vous devrez vous occuper de la fourniture de câbles supplémentaires à partir du tableau. Sa section doit être suffisante pour une charge complète. Il est également important de fournir une bonne machine.

Avantages d'un sol chaud

Grâce aux informations fournies, vous pouvez choisir l'option qui sera la meilleure solution dans des conditions spécifiques. Essayez de ne pas économiser sur les composants. Idéalement, la durée de vie d'un tel système est de 50 ans ou plus. Il est important de se rappeler que le contour des tuyaux ne doit pas être constitué de segments, tout doit tenir dans une bande. En cas d'urgence, l'utilisation d'une connexion permanente est autorisée à l'aide d'un outil de sertissage spécial.

Vidéo

Regardez la vidéo sur l'installation du chauffage par le sol Caleo sous le stratifié et le linoléum:

Cette vidéo montre le processus de pose d'un sol d'eau chaude sous le stratifié:
