Comment raccorder correctement un radiateur de chauffage:
Si vous ne savez pas comment raccorder correctement les radiateurs, vous ne devriez pas entreprendre ce type de travail sans vous familiariser avec les règles de base et les recommandations. Dans cette revue, nous allons examiner les principaux types de communication, décrire leurs caractéristiques et décrire comment installer correctement sans aide extérieure et sans faire appel à des spécialistes.
Ce processus est très important et toute erreur peut entraîner de gros problèmes par la suite. Ne vous précipitez donc pas pour vous rendre au travail tant que vous ne comprenez pas ce sujet.
Types de radiateurs
Tout d’abord, vous devez acheter des éléments chauffants. Il existe actuellement quatre options principales sur le marché. Nous examinerons chacune d’elles:
| Fonte de fer | La version traditionnelle, utilisée depuis plus de cent ans. Parmi les avantages, on peut distinguer une fiabilité élevée et une longue durée de vie des éléments, parmi les inconvénients: le poids important des radiateurs, leur aspect peu attrayant et la nécessité de peindre périodiquement la surface. Cette option présente en outre une dissipation thermique minimale |
| Acier | Une bonne option, dont les principaux avantages sont un prix abordable et une bonne performance de transfert de chaleur, les structures peuvent être réalisées en deux versions - sous la forme de structures tubulaires et à panneaux. Les inconvénients incluent la corrosion du matériau en l'absence de fluide dans le système et la faible résistance aux chocs hydrauliques. |
| En aluminium | L’une des options les plus populaires aujourd’hui, qui présente de nombreux avantages: faible coût, taux de chauffage élevé, bonnes performances et apparence attrayante. Les inconvénients sont les exigences élevées du système en matière de qualité du liquide de refroidissement et la nécessité de libérer périodiquement chaque radiateur. |

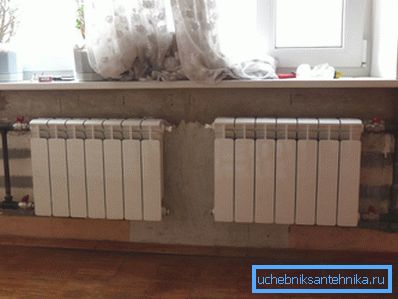

| Bimétal | La conception est un cadre composé de tuyaux en acier ou en acier inoxydable, et la partie extérieure est différente de l'alliage d'aluminium à haute résistance. Grâce à cette conception, les produits sont très solides et durables, la durée de vie de ces radiateurs est de 30 à 40 ans. Le seul inconvénient important est le coût très élevé. |
Faites attention! En choisissant une option spécifique, nous vous recommandons de consulter des experts, en particulier si les travaux sont effectués dans un appartement avec chauffage central. Parfois, seule une certaine option peut être envisagée.
Caractéristiques de connexion
Avant de connecter des radiateurs, vous devez choisir le schéma optimal, car ce facteur est très important. Il est également important de travailler dans le respect de toutes les exigences de la technologie afin que toutes les connexions soient fiables.
Diagrammes de connexion de pipeline
Nous examinerons quatre options principales, car ce sont celles qui sont utilisées le plus souvent et qui ont fait leurs preuves, bien que chacune d’elles ait ses propres caractéristiques:
- Option de connexion côte à côte Il est très souvent utilisé dans les appartements urbains, il a une bonne réputation et permet à la construction de fonctionner avec des pertes de puissance nominale négligeables. L’avantage de résumer les communications d’une part peut être considéré comme un avantage de cette option, il est particulièrement pratique dans les branches du système.
- Schéma diagonal Il est considéré comme le spécialiste le plus rationnel et le plus efficace, car cette option permet de répartir la température du liquide de refroidissement de manière uniforme sur toute la surface du radiateur. Le tuyau d’alimentation est fixé à l’axe supérieur de la structure et la sortie est fixée au bas, il améliore la circulation du fluide et réduit la charge sur l’équipement d’alimentation.
- Si des tuyaux passent sur le sol, alors la solution la plus simple sera une connexion inférieure, lorsque les lignes d’entrée et de sortie sont connectées à l’axe inférieur par des côtés opposés. Dans ce cas, la perte de chaleur sera de 12-13%, il est donc recommandé d’ajouter un bord au radiateur pour compenser ce facteur.

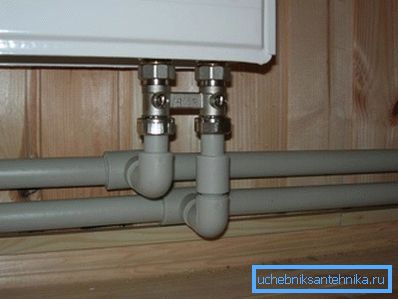

- Connexion inférieure utilisé dans les cas où les tuyaux sont sous le sol et sont affichés sur le site d'installation du radiateur. Le principal avantage de cette solution est l'absence totale de tuyaux dans la pièce, ce qui est très important lors de la mise en œuvre de certains projets de conception. Parmi les inconvénients, vous pouvez indiquer une perte de chaleur importante (jusqu’à 20%), vous en ajoutez donc une supplémentaire pour cinq côtes.
Recommandations pour le travail
Nous allons maintenant examiner comment connecter correctement le radiateur:
Faites attention! N'oubliez pas, avant de commencer les travaux, de drainer l'eau du système. S'il s'agit d'un appartement, la meilleure période de réparation sera l'été, lorsque le liquide de refroidissement descendra, et vous n'avez pas à contacter les services publics à dessein.
- Tout d’abord, il est nécessaire de démonter l’ancien radiateur, le cas échéant. Il n’ya pas besoin de précision, car les composés sont souvent rouillés et il faudra simplement les arracher.
- Lorsque vous faites votre propre travail, n'oubliez pas de vous procurer des matériaux d'étanchéité - du lin et de la pâte spéciale.
- Ensuite, il est nécessaire de fermer les trous supplémentaires - le capuchon est vissé dans celui du bas et la grue Mayevsky, qui servira plus tard à retirer le radiateur, se tord dans celui du haut. Le fil est compacté avec du lin - il est enroulé le long du bord, vous avez besoin de 5-6 tours, avec un enroulement sur le filetage à droite dans le sens des aiguilles d'une montre et sur le filage à gauche - contre.

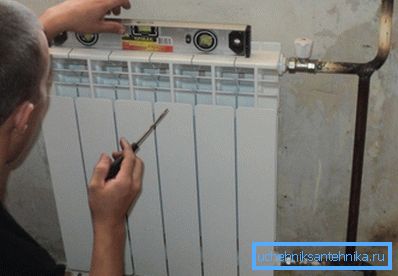

- Il est nécessaire d'estimer l'emplacement du radiateur, puis de marquer l'endroit où vous devez fixer les supports. Les instructions pour effectuer ces travaux sont simples: vous percez un trou dans lequel visser le support, puis vous devez vérifier la position de la batterie à l'aide d'un niveau, avec les distorsions que les supports doivent être légèrement pliées.
Faites attention! Pour garantir la fiabilité, chaque radiateur est monté sur trois supports - deux en haut et un en bas. Pour les radiateurs de grande largeur, il est nécessaire d’ajouter un élément à chaque rangée.
- Voyons maintenant comment raccorder un radiateur de chauffage. Un robinet est généralement placé entre le tuyau et la batterie afin de pouvoir, si nécessaire, couper la structure et retirer le produit pour réparation ou remplacement. La grue est connectée de la même manière que les embouteillages: le lin est enroulé et l'élément est soigneusement vissé.

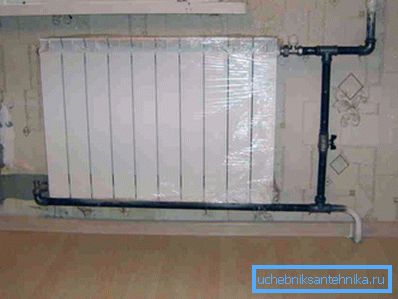

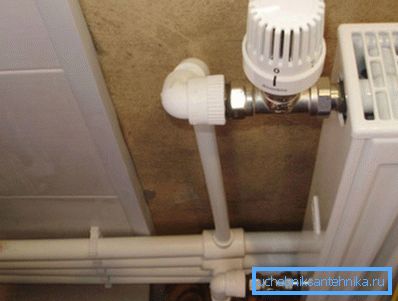

- Pour améliorer les performances du système, nous recommandons d'installer un thermostat sur chaque radiateur, ce qui vous permettra de régler la température de la pièce, mais pour que la conception fonctionne le plus efficacement possible, un cavalier spécial, appelé dérivation, est placé devant la batterie. Vous pouvez choisir un système qui régule la température de l’heure et des jours de la semaine, ce qui est très pratique.
- La dernière étape du processus consiste à vérifier la qualité du travail effectué. Pour ce faire, le système est rempli de liquide et tous les joints sont soigneusement vérifiés, et si tout est normal, le travail peut être considéré comme terminé.
Conclusion
C'est à vous de décider quelle connexion de radiateur est la meilleure pour votre maison, il est important que cela se fasse correctement et que toutes les connexions sont fiables. La vidéo de cet article vous expliquera ce processus plus en détail et abordera certaines nuances à ne pas oublier.
