Comment raccorder un radiateur de chauffage: schémas de

Ceux qui ont décidé de concevoir et de mettre en place un dispositif pour chauffer une maison personnellement devront s’occuper de tous les détails du processus. Et si, pour les spécialistes expérimentés dans ce domaine, tout semble simple, les débutants auront de nombreuses questions à se poser, par exemple sur les matériaux et l'équipement à utiliser. Nous parlerons de la manière de connecter correctement le chauffage - la batterie.

Informations générales sur les systèmes de chauffage

Il est important de décider d’abord comment connecter les radiateurs les uns aux autres. Dans le langage des spécialistes, il est nécessaire de choisir l’utilisation des systèmes de cerclage des appareils de chauffage.

Pour tous les types de systèmes de chauffage, il existe deux manières de poser des conduites:

• Tuyau simple;
• Deux tuyaux

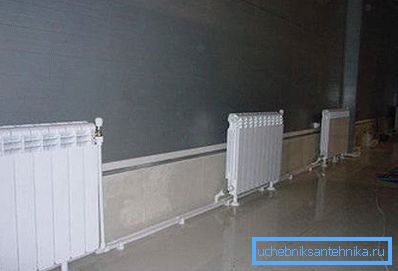

Une conception de tuyau

Les systèmes dans lesquels le transport d'eau chaude en tant que liquide de refroidissement est effectué sur la même ligne sont moins efficaces pour les raisons suivantes:

• Pratiquement, ne permettent pas de réguler le chauffage d'un appareil séparé;
• Au fur et à mesure que la distance de la source de chaleur augmente, sa température diminue progressivement et le dernier radiateur du circuit peut s'avérer être à peine tiède, voire complètement froid;
• En cas d'urgence sur une partie du réseau, il est nécessaire d'éteindre complètement le chauffage.

Pour votre information! Le seul avantage de ce type de tuyauterie de chauffage par rapport au tuyau à deux conduites est son prix bas.

Ces systèmes de chauffage monotube sont principalement utilisés dans les immeubles de grande hauteur offrant un apport de chaleur centralisé aux consommateurs.

Schéma à deux tuyaux

Dans le secteur privé, pour créer des systèmes de chauffage autonomes (en boucle sur un consommateur), utilisez le plus souvent un schéma de tuyauterie de radiateur à deux tuyaux:

• L'un des tuyaux alimentant le dispositif en liquide de refroidissement;
• L'autre concerne le mouvement de retour vers le moyen de chauffage source de chaleur (chaudière).

Toutes les batteries du système sont connectées en parallèle, de sorte que les deux lignes sont complètement séparées et ne sont connectées que sur le radiateur d'extrémité.

Le schéma de raccordement du radiateur à deux tuyaux présente les avantages suivants:

• La capacité de contrôler le chauffage de chaque appareil dans le circuit, ce qui assure la création des conditions les plus confortables dans différentes pièces;
• Indépendamment de la distance entre la chaudière et la batterie, chacun des appareils chauffe également;
• Si une réparation ou un remplacement est nécessaire sur une partie du système, son arrêt complet n'est pas nécessaire.

Nous allons maintenant parler de la manière de connecter correctement un radiateur de chauffage avec vos propres mains.

Types de tuyaux de raccordement aux batteries

Mais d’abord, réfléchissez au meilleur moyen de raccorder un radiateur de chauffage aux tuyaux d’alimentation et de retour.

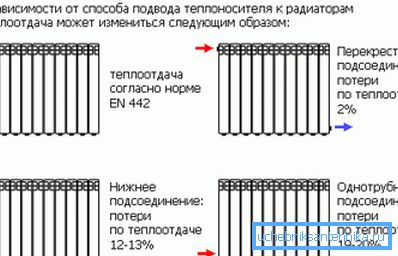

Il existe trois types de tuyauterie de radiateur:

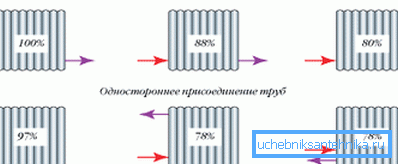

1. Latéral. Avec cette méthode, les canalisations sont connectées d’un côté du radiateur:
2. L'alimentation en haut de l'appareil;
3. Inverser en bas.

Faites attention! Le raccordement latéral est le type de raccordement le plus courant et le plus efficace des radiateurs et des conduites principales. Cependant, son efficacité est réduite lorsqu’il est connecté à un réseau d’appareils comportant un grand nombre de sections.

1. Diagonale. Ce type de feuillard convient le mieux pour connecter des batteries très larges (avec un grand nombre de sections). Cette méthode implique eye-liner:
2. Le tuyau d'alimentation au sommet du radiateur, d'une part;
3. Renvoyer le pipeline au point le plus bas de l’autre côté de l’appareil;

Faites attention! La connexion en diagonale assure une distribution uniforme du liquide de refroidissement dans tout l'appareil. Avec une connexion en diagonale inversée (écoulement par le bas, retour par le haut), l'efficacité du système de chauffage diminue de 10%.

1. En bas. Cette méthode de connexion des radiateurs à la conduite de chauffage est moins efficace (10% de moins que pour les garnitures latérales). Par conséquent, il est utilisé uniquement pour le câblage souterrain (caché) des conduites de chauffage.

Placement des appareils de chauffage

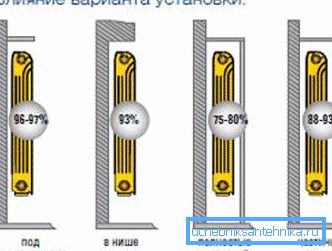

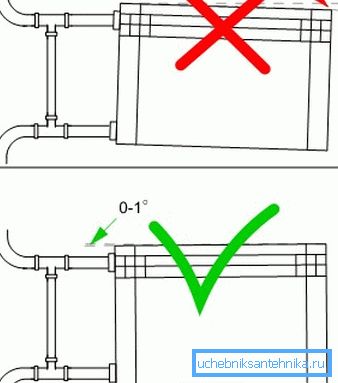

Il est très important non seulement de connecter les radiateurs les uns aux autres, mais également de déterminer leur emplacement correct par rapport aux structures du bâtiment. Traditionnellement, des radiateurs sont installés le long des murs des locaux et localement sous les fenêtres afin de réduire la pénétration d’air froid dans les endroits les plus vulnérables.

Le SNiP contient des instructions claires à ce sujet concernant l’installation d’équipements thermiques:

• L'écart entre le sol et le bas de la batterie ne doit pas être inférieur à 120 mm. Si la distance entre l'appareil et le sol diminue, la répartition du flux de chaleur sera inégale.
• La distance entre la surface arrière et le mur, sur lequel le radiateur est monté, doit être comprise entre 30 et 50 mm, faute de quoi son transfert de chaleur sera perturbé;
• L'écart entre le bord supérieur de l'appareil de chauffage et le pourtour de la fenêtre est maintenu dans la plage de 100 à 120 mm (pas moins). Sinon, il peut être difficile de déplacer des masses thermiques, ce qui affaiblira le chauffage de la pièce.

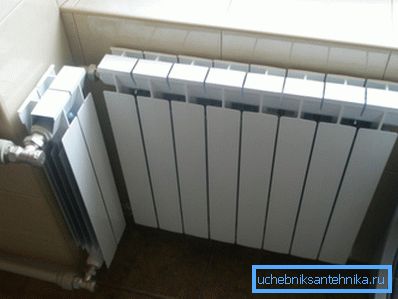

Appareils de chauffage bimétalliques

Pour comprendre comment interconnecter des radiateurs bimétalliques, vous devez savoir qu'ils conviennent presque tous à tout type de connexion:

• Ils ont quatre points de connexion possibles - deux supérieurs et deux inférieurs;
• Equipé de bouchons et d'une grue Mayevsky, à travers lequel il est possible de libérer l'air recueilli dans le système de chauffage;

La connexion en diagonale est considérée comme la solution la plus efficace pour les batteries bimétalliques, en particulier pour un grand nombre de sections de l’appareil. Bien que des batteries très larges, équipées de dix sections ou plus, ne sont pas souhaitables.

Astuce! Il est préférable de se demander comment connecter correctement deux radiateurs de chauffage de 7 à 8 sections au lieu d’un seul appareil de 14 ou 16 sections. Ce sera beaucoup plus facile à installer et à nettoyer.

Une autre question - comment connecter des sections d’un radiateur bimétallique peut se produire lors de la réorganisation de sections du chauffage dans différentes situations:

• En train de créer de nouveaux réseaux de chauffage;
• Si nécessaire, remplacez un radiateur en panne par un nouvel élément bimétallique;
• En cas de surchauffe, vous pouvez augmenter la batterie en ajoutant des sections supplémentaires.

Piles en aluminium

Intéressant De manière générale, il convient de noter que la connexion en diagonale est une excellente option pour tout type de batterie. Vous ne savez pas comment connecter des radiateurs en aluminium, connecter en diagonale, vous ne perdrez pas!

Pour les réseaux de chauffage de type fermé dans les habitations privées, il est conseillé d'installer des piles en aluminium, car il est plus facile d'assurer un traitement adéquat de l'eau avant de remplir le système. Et leur coût est bien inférieur à celui des dispositifs bimétalliques.

Bien sûr, vous devez essayer avant de connecter les sections du radiateur en aluminium à regrouper.

Astuce! Ne vous précipitez pas pour retirer l'emballage d'usine (film) des appareils de chauffage installés jusqu'à la fin des travaux de finition dans la pièce. Cela protégera le couvercle du radiateur contre les dommages et la contamination.

Conclusion

Le flux de travail lui-même ne prend pas beaucoup de temps, vous n'avez besoin d'aucune compétence particulière ni d'équipement coûteux, vous pouvez acheter tous les outils nécessaires dans n'importe quel magasin de matériel. Et n'oubliez pas, la connexion vous servira longtemps et sans problème que si vous utilisez des matériaux de haute qualité dans votre travail et respectez toutes les règles d'installation d'un système de chauffage.

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
