Comment retirer le radiateur: remplacement ou réparation,

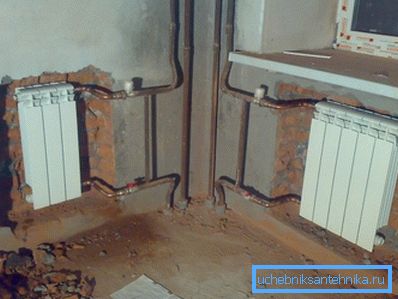

Cet article explique comment installer correctement les radiateurs. La situation dans laquelle les anciens appareils de chauffage doivent être remplacés est assez typique. Nous allons apprendre à démonter les vieux convecteurs ou les batteries en fonte et à adapter leurs connexions aux nouveaux radiateurs bimétalliques.

Remplacement ou réparation

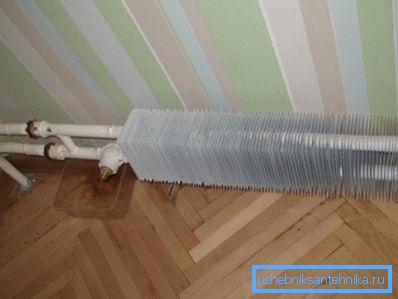

Commençons par une petite digression lyrique. Le remplacement des piles usagées n’est vraiment nécessaire que dans un cas - lorsque vous avez installé des convecteurs dont la dissipation de chaleur est insuffisante pour maintenir une température confortable dans la pièce.

Dans tous les autres cas, vous pouvez vous en tirer avec des demi-mesures moins coûteuses:

• Une batterie sectionnelle en fonte avec les dernières sections froides est souvent suffisante pour se laver., installer à la place du robinet de chasse d'eau à bouchon sourd du fond;

Astuce: si les parties extérieures sont encrassées par des saletés solides, elles peuvent être démantelées et recuites au tuteur. Après cela, le radiateur est suffisant pour taper le maillet, en éliminant les restes de saleté, et pour trier les joints de remplacement.

• En cas d'échauffement irrégulier d'un radiateur long, la cause peut également être une liaison latérale unilatérale.. Dans ce cas, la totalité du liquide de refroidissement circule dans les premiers canaux. Pour résoudre le problème, il suffit de modifier la connexion en modifiant le schéma de connexion en diagonal;

• Enfin, si toutes les sections ont la même température, mais ne fournissent pas assez de chaleur à la pièce, vous pouvez toujours ajouter quelques sections supplémentaires..

Démantèlement

Alors, comment démonter l'ancien appareil? Nous étudierons des solutions pour le convecteur et le radiateur en fonte.

Convecteur

1. Nous réinitialisons le chauffage de la colonne montante.

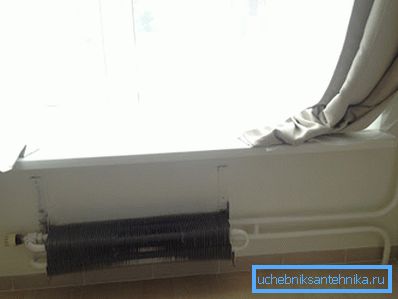

2. Grinder ou scie à métaux pour eye-liner coupé en métal. La distance entre les coupes et le coude le plus proche est d’au moins 15 centimètres: cela devrait nous permettre de couper le fil.

1. Après avoir accroché le convecteur au support, nous retirons les chevilles de montage du mur.
2. Nous enlevons le chanfrein extérieur avec un fichier sur les deux liners, faisant un voyage pour la plaque.
3. Couper en cinq fils.

Astuce: si vous lubrifiez le tuyau avec une petite quantité d'huile (broches, huile pour machines à coudre ou même dans le carter de la voiture), le fil coupera avec moins d'effort et sans rayures.

Radiateur en fonte

1. Laisse tomber la colonne montante.
2. Tournez les écrous de blocage sur les deux doublures. Si le fil est bouché par de la peinture, nous le pré-brûlons au séchoir, au chalumeau ou au chalumeau.
3. Nous conduisons les bouchons de radiateur après les écrous à la fin du fil. Si le bouchon ne se détourne pas, le réchauffement vous aidera à nouveau: chauffez le collecteur de la dernière section et la dilatation thermique vous permettra de déplacer le fil.
4. Retirez le radiateur du support.

Matériaux

Quoi et comment installer des radiateurs? Commençons par le choix des tuyaux et des éléments du feuillard.

L'installation ou le transfert d'un radiateur de chauffage dans le système DH en l'absence de soudage peut être effectué:

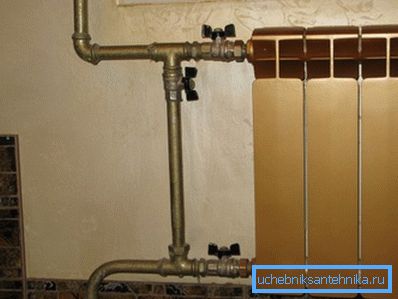

• Tuyau en acier noir ou galvanisé sur les filets. Les tuyaux en acier fourniront la résistance maximale du revêtement aux coups de bélier; Cependant, l’assemblage nécessite beaucoup de travail manuel sur le filetage et le réglage précis de la taille des buses.

• Tuyau inox ondulé. Il transfère parfaitement les chocs hydrauliques (pression destructive déclarée pour les tuyaux Kofulso coréens - au moins 50 atmosphères), se plie facilement avec un rayon minimal et est monté avec une paire de clés à molette. Le seul inconvénient des tuyaux est un prix relativement élevé (à partir de 200 roubles par mètre).

Avant de suspendre le radiateur, vous devez choisir une vanne. Dans ce rôle peut être:

Il convient de considérer quelques points:

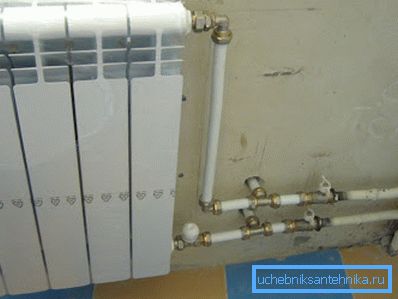

1. Au dernier étage de la maison avec la bouteille inférieure dans le bouchon sourd de l'appareil ou dans la partie supérieure du cavalier entre les deux tuyaux de chauffage, un évent doit être installé - un robinet Mayevsky ou un évent automatique.

Remarque: un évent est également nécessaire à l'un des étages inférieurs si le collecteur supérieur de l'appareil est situé au-dessus des lignes d'alimentation (par exemple, lors de l'installation d'un radiateur à la place d'un convecteur compact).

1. Avant toute vanne de régulation ou d’arrêt, une dérivation est requise (un cavalier entre les connexions). L’instruction est liée au fait que, sans dérivation, le starter, le robinet ou la tête thermique régule la perméabilité de toute la colonne montante et que très bientôt les voisins s’approchent de vous.

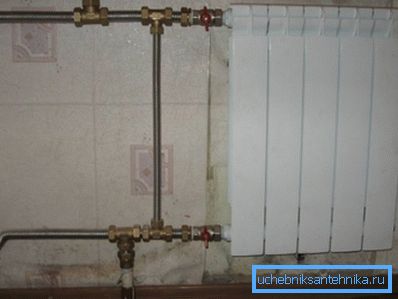

Pour connecter la vanne au radiateur, des connecteurs rapides américains sont généralement utilisés. Par rapport à l'installation traditionnelle sur sgona, ils accélèrent plusieurs fois l'installation ou le démontage du radiateur.

L'assemblée

Montage mural

Comment accrocher un radiateur sur le mur principal? Pour tout type de radiateur, un ensemble de supports à broches est acheté à raison d'un support pour trois sections.

La suite de l'installation n'est pas difficile:

1. Les points de fixation sont indiqués sous les en-têtes supérieur et inférieur.
2. Le mur est percé d'un diamètre correspondant au diamètre du support de cheville en plastique.

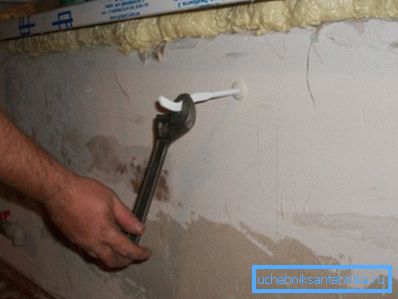

3. Une prise murale est enfoncée dans le mur, dans lequel le support est emballé. L'opération est répétée autant de fois que nécessaire.

Comment accrocher des radiateurs en l'absence de crochets? Des renforts lisses d'un diamètre de 10 à 12 mm avec un chanfrein retiré d'un côté viendront à la rescousse. Il est entraîné dans les trous percés dans la paroi d’un diamètre légèrement inférieur (0,5 mm).

Montage au sol

Comment mettre un radiateur de chauffage dans une pièce avec des cloisons légères (par exemple, en placoplâtre ou en parpaing)?

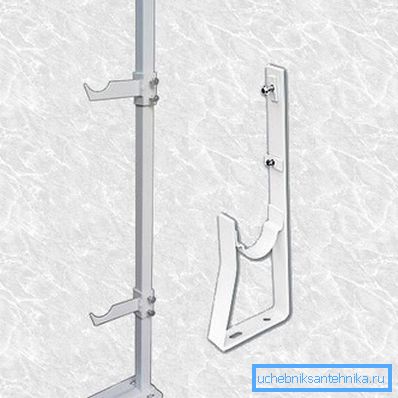

1. Les bras de fixation au sol sont fixés au sol à l’aide de boulons d’ancrage ou de vis autotaraudeuses d’un diamètre minimal de 8 mm et à têtes hexagonales.

Attention: sur le plancher en bois, il est souhaitable de fixer la batterie au mur, même si elle est légère. Ainsi, nous donnerons à la construction la rigidité qui lui manque.

1. Le radiateur est suspendu à des supports et fixé avec du matériel standard.

Embouteillages

Comment accrocher un radiateur - nous l'avons compris. La prochaine étape consiste à installer des bouchons de radiateur aveugles et à passage traversant.

Des joints standard sont habituellement utilisés pour l’étanchéité - silicone (pour les sections avec rainure annulaire dans le plan de la face frontale du collecteur) ou paronitique.

Cependant, souvent au lieu d’un joint, on utilise une méthode simple et éprouvée de scellement avec un filetage avec de la peinture.

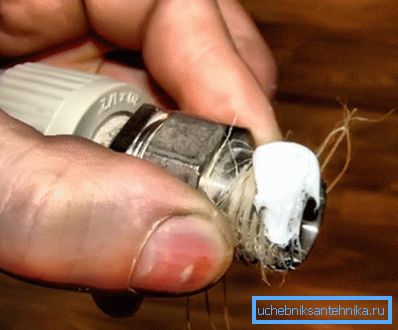

1. Une petite quantité de peinture blanche à séchage rapide (similaire à la couleur du radiateur) est appliquée sur le fil.
2. Au fil du fil enroulé fil de lin sanitaire.
3. Un peu plus de peinture est appliquée sur le brin, après quoi le fil est serré.

Remarque: cette méthode convient parfaitement à toutes les connexions filetées du système de chauffage.

Installation de tuyaux

Nous le considérons sur l'exemple de l'acier inoxydable ondulé - le matériau le plus simple à installer.

1. Les raccords sont enroulés autour des filets de la gaine. Il est préférable de raccourcir le contour des yeux des piles en fonte à cinq fils et de les enfoncer avec une matrice pour ne pas endommager le raccord en laiton relativement mou. La méthode de scellement des fils décrite ci-dessus.
2. L'écrou du raccord est desserré, après quoi le tube est inséré dans celui-ci.
3. Ensuite, l'écrou est serré avec une clé à force modérée.

Connecteurs avec raccords

Comment accrocher des radiateurs de chauffage sur l'américain?

1. La partie réponse (avec filetage) d'un Américain est vissée dans le bouchon de radiateur.
2. Un raccord avec un écrou borgne est centré en raison de la flexion du tuyau ondulé en face de lui.
3. L'écrou est vissé sur le filetage de la pièce à assembler et serré à l'aide d'une clé à molette.

Test de pression

Un autre point important concerne la manière d’installer correctement un radiateur de chauffage, en veillant à ce qu’il n’y ait aucune fuite: après le montage de tous les raccords, le test de pression est obligatoire.

En hiver, il suffit de remplir la colonne montante; En été, vous devrez utiliser une pompe à pression. Dans la zone du circuit crée une surpression dont l’absence est vérifiée par le manomètre pendant une demi-heure.

Conclusion

Nous espérons que nos recommandations seront utiles au lecteur lorsqu’il remplacera lui-même des appareils de chauffage dans un appartement en ville. Plus d'informations sur l'installation des radiateurs seront proposées au lecteur avec une vidéo jointe à l'article. Des succès!
