Comment un poêle de bain est fait d'un tuyau:

Le «cœur» de tout bain est le poêle, son appareil doit donc faire l’objet d’une attention particulière. Bien sûr, le moyen le plus simple est d’acheter une structure finie, mais celle-ci sera assez coûteuse pour vous permettre de réaliser des économies et de fabriquer le poêle vous-même. Dans cet article, à titre d'exemple, nous examinerons comment un poêle de bain horizontal est fabriqué à partir d'un tuyau de vos propres mains, puisqu'il s'agit de l'option la plus simple et la plus économique.

Informations générales

Une caractéristique particulière du four de la salle de bains est qu’il remplit plusieurs fonctions à la fois:

• Réchauffe l'air dans la pièce;
• Réchauffe l'eau nécessaire à l'hygiène;
• Chauffe les pierres.

Je dois dire que, selon le principe du travail, les poêles de bain fabriqués avec leurs propres mains à partir du tuyau et les structures de l’usine ne sont pas différents. Bien entendu, davantage de caractéristiques peuvent être présentes dans les produits d’usine et leur design est plus attrayant.

Cependant, avec un travail soigné, un poêle fait maison saura s’acquitter correctement des tâches qui lui sont confiées et ne décevra pas ses propriétaires.

Caractéristiques du four du tuyau

Construction

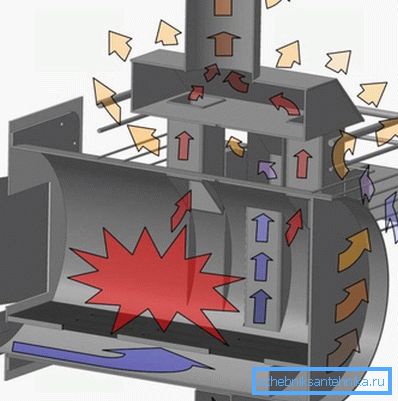

Ainsi, la construction considérée comprend les principaux éléments suivants:

• Chambre de combustion;
• La capacité située à l'extérieur ou à l'intérieur du corps, conçue pour les pierres de bain;
• Chambre de cendre;
• Une cheminée qui conduit à l’extérieur de la pièce les produits de combustion du carburant.

Les chambres sont séparées les unes des autres par des grilles. Il convient de mentionner un élément structurel tel qu'un réservoir d'eau chaude. Dans certains modèles, il fait partie du corps du four, mais le plus souvent, il est situé au-dessus de la chambre avec des pierres.

Il existe également des modèles dans lesquels le réservoir est un élément séparé, mais connecté au four par des tuyaux ou des tuyaux (voir aussi l'article Structure en tube profilé: systèmes efficaces nécessitant des calculs précis).

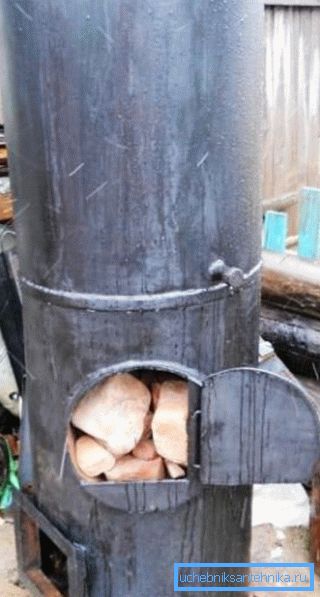

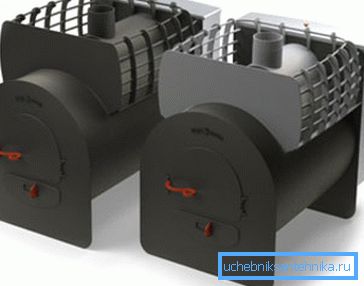

Les cuisinières faites maison à partir du tuyau sont horizontales et verticales. Les premiers sont préférables car ils s'éteignent plus longtemps et permettent en même temps de réchauffer la pièce plus rapidement. Par conséquent, nous considérons ci-dessous la fabrication d'une conception exactement verticale.

Les mérites

Bien sûr, les poêles de bain à partir d’un tuyau sont loin d’être la seule option de conception qui puisse être réalisée indépendamment, mais ils présentent de nombreux avantages, parmi lesquels les points suivants peuvent être soulignés:

Inconvénients

Outre les avantages, les produits métalliques présentent également des inconvénients, mais ils ne sont que deux:

Astuce! Dans les grands saunas, les experts conseillent d'installer plusieurs poêles pour éviter un chauffage inégal

Fabrication de four

Les instructions pour la fabrication d'un four horizontal sont les suivantes:

• La première étape consiste à préparer un tuyau d'un diamètre d'au moins 0,5 mètre et d'une longueur d'environ 0,8 mètre. Les bords du tuyau doivent être soigneusement alignés.

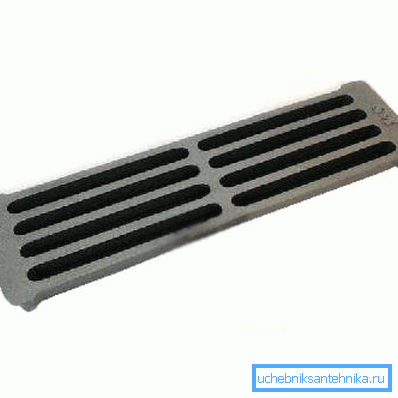

• Ensuite, à partir d’une feuille de métal d’une épaisseur de 10 à 12 mm, il est nécessaire de créer une zone de grille d’un rectangle de 80 x 40 cm, dans laquelle vous devez découper un trou et y fixer des tiges ou utiliser des barreaux de grille industriels.
• Lorsque la grille est prête, elle doit être soudée aux murs à l'intérieur du tuyau. Dans le même temps, il est nécessaire de s'assurer que le joint de tuyau est sous la plate-forme, ce qui permettra d'augmenter la durée de vie du produit.

• Les murs d'extrémité doivent être en tôle. Extérieurement, il devrait s'agir d'un rectangle arrondi. La hauteur de la pièce doit être de 70 cm et la largeur de 60 cm.
• Ensuite, dans la façade, vous devez découper deux rectangles - ce seront les portes du ventilateur et de la chambre de combustion.
• Après cela, le mur du fond se présente sous la forme d’un rectangle de 70 x 90 cm dont la partie supérieure servira de butoir pour le chauffage situé à l’extérieur.
• Ensuite, il est nécessaire de souder la façade et la paroi arrière au tuyau.
• Ensuite, au milieu du tuyau (extérieur), il est nécessaire de souder le bouchon avant de l’appareil de chauffage, qui doit suivre les contours du tuyau depuis le bas et les contours de la paroi arrière par le haut.
• Un trou de 15 x 15 cm doit être percé dans la partie supérieure du corps, au-dessus duquel est placé un four en tôle percé d’un trou pour la cheminée. De plus, le trou doit être décalé de 10-15 cm vers la façade, ce qui permet de garantir les conditions de combustion complète du combustible.
• Le champ de celui-ci est soudé au toit de la cheminée.
• De plus, pour augmenter les parois du poêle, des grilles de 15-20 mm de hauteur sont soudées à ses bouchons.
• La prochaine étape consiste à installer la porte du cendrier et la chambre de combustion.
• À l'arrière du produit doit être soudé étagère pour réservoir d'eau. La taille de la tablette dépend de la taille du réservoir.

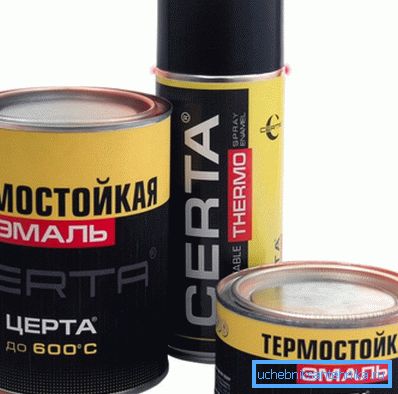

• À la fin des travaux, la structure doit être usinée avec une meule afin d'éliminer la rouille et les dépôts de calcaire. Après cette procédure, le produit peut être recouvert d'une peinture polymère résistante à la chaleur et chauffé pour cuire la peinture (la procédure est effectuée à l'extérieur de la pièce).

Astuce! Avant de commencer à travailler, il est nécessaire de s’assurer que le tuyau du poêle de la baignoire est de haute qualité, c’est-à-dire n'a aucun signe de corrosion. La qualité du futur produit en dépend.

Dans ce travail sur la fabrication de poêles pour un bain terminé. Vous pouvez maintenant installer le produit et l’utiliser.

Conclusion

Après avoir compris comment fabriquer un poêle de bain avec un tuyau, il n’est vraiment pas difficile de s’acquitter de cette tâche. De plus, le produit sera sûr et avec une efficacité suffisamment élevée. La seule chose à faire est d'exécuter toutes les étapes ci-dessus avec précaution, sans violer la technologie (voir aussi l'article Echelle à partir d'un tuyau profilé: comment réaliser une construction légère et solide).

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
