Comment utiliser la dérivation dans le système de chauffage
Les spécialistes en installation de système de chauffage n'ont pas besoin d'expliquer ce qu'est une dérivation dans le système de chauffage. Chacun d'entre eux dira que sa tâche est de maintenir une température confortable en régulant le débit de liquide de refroidissement dans le circuit de chauffage du liquide. Mais pour les gens ordinaires, cet appareil et le principe de son fonctionnement ne sont pas parfaitement clairs et, pour combler cette lacune dans les connaissances, nous en parlerons plus en détail ci-dessous.
Aperçu de l'appareil
Nos lecteurs qui aiment tout faire de leurs propres mains, il sera extrêmement utile d’en apprendre davantage sur lui. Nous allons essayer d’éviter les termes techniques complexes afin que les caractéristiques de cet élément structurel important soient compréhensibles par la majorité.

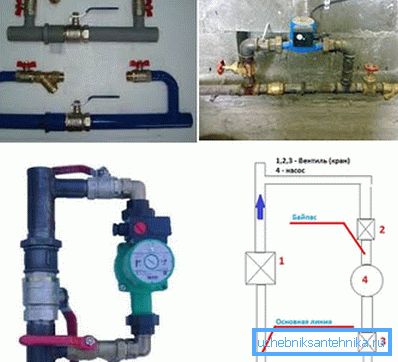

Le contournement est appelé le cavalier entre le flux et le retour, réalisé sous la forme d'un segment de tuyau. Habituellement, il est utilisé pour un radiateur de chauffage; son diamètre doit être inférieur au diamètre de l'alimentation pour une taille. Le plus souvent, il est possible de rencontrer des tuyaux sur 1/2. Aujourd'hui, un tel appareil est devenu quelque peu différent, même si ses capacités initiales n'ont pas été oubliées.
Application
Nous examinons ci-dessous les principales utilisations de l'appareil:
| Réglage du liquide de refroidissement |
|

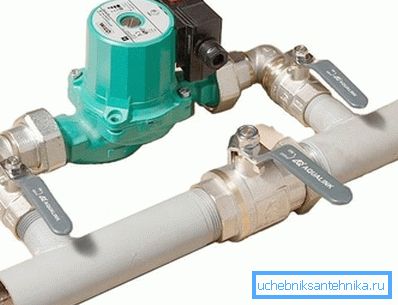

| Sans électricité | L'installation de l'appareil est particulièrement importante pour les circuits de chauffage modernes, où une pompe de circulation est fournie. Il répond à la question la plus fréquemment posée par les consommateurs des chaînes de magasins: «Comment le système fonctionnera-t-il en cas de perte d’électricité?» Pendant de nombreuses années, l’utilisation de chaudières au sol standard ne prévoyait pas leur dépendance à l’électricité. Cependant, l'utilisation du système de chauffage de la pompe de circulation rend les unités volatiles. En cas de coupure de courant, l'instruction recommande de couper l'alimentation en liquide de refroidissement de la pompe et d'ouvrir la vanne du tuyau principal central. Si vous équipez l'appareil d'une vanne, ce travail sera effectué automatiquement. Tout cela doit être fait afin de transférer le système en mode de circulation naturelle. |

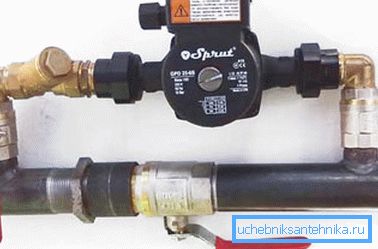

L’installation des dispositifs sur la dérivation doit être effectuée vers le liquide de refroidissement en respectant la séquence suivante:
- le filtre - sert à retarder les grosses et les petites particules pouvant apparaître dans le système de chauffage ouvert et y pénétrer depuis le système d'alimentation en eau. Le prix de la pièce est bas, mais cela fait un travail très nécessaire;
- clapet anti-retour - assure le mouvement du liquide de refroidissement dans un sens seulement. Lors de son installation, vous devez être guidé par une flèche sur le corps qui indique le sens du flux.
- pompe de circulation - le pompage forcé du liquide de refroidissement à travers le système de chauffage est nécessaire.
Conseil: lorsque vous installez la dérivation dans la colonne montante près de la pompe de circulation, vous devez utiliser une vanne d’arrêt.
Nous recommandons d'installer l'élément horizontalement. Ensuite, le système n’accumulera pas d’air, c’est-à-dire elle ne sera pas "submergée".
Utilisation en chauffage monotube
Un tel système est obsolète, mais on le trouve encore assez souvent dans les maisons de construction soviétique. Parfois, un tel chauffage fonctionne de manière extrêmement efficace, ce qui le rend insupportablement chaud en hiver dans les appartements.
L'installation de dérivation peut aider dans cette situation.
Le processus est simple, cependant, il est nécessaire de respecter certaines conditions:
- La dérivation doit être placée à une distance maximale de la section verticale du tuyau. Plutôt aussi près que possible du radiateur.
- Le tuyau de dérivation peut être fabriqué directement sur le site d’installation à partir du tuyau en T, raccordé par soudage.
Conseil: vous pouvez acheter un article sous une forme prête à l'emploi et l'installer à l'aide de connexions filetées.
- Installez un thermostat ou une vanne de régulation entre la dérivation et l’entrée de la batterie de chauffage. Cela vous permettra de contrôler la température dans la maison.
Contournement et coûts énergétiques
L'installation de l'appareil réduira les coûts énergétiques. Par rapport au fonctionnement du système de chauffage, où la section de fermeture et la section d’écoulement conventionnelle sont installées, dans le premier cas, le volume du liquide de refroidissement fourni au radiateur diminue d’un tiers. Dans le même temps, la puissance calorifique de l'appareil de chauffage est réduite d'environ 10%.
En pratique, ces changements n'auront pas l'air dramatiques si le système se distingue réellement par un excès de chaleur. Avec une sélection appropriée de la taille du radiateur, il existe généralement une certaine marge d'efficacité, d'environ 10-15%, couvrant complètement la réduction du transfert de chaleur.
Conclusion
En conséquence, nous pouvons dire qu'un dispositif simple et primitif au premier abord - un contournement, peut à juste titre être considéré comme universel. Avec son aide, il est possible de créer un environnement de vie confortable dans la maison, tout en réduisant les factures d'énergie, ce qui est une bonne nouvelle. La vidéo dans l'article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
