Composants pour radiateurs de chauffage: vannes, appareils

Afin de toujours rester au chaud et confortable dans la maison, le système de chauffage doit fonctionner sans échecs et sans échecs. Le marché moderne fournit un grand choix de radiateurs. Mais le prix élevé de la batterie n’est pas encore une garantie de fonctionnement stable, il est tout aussi important de choisir des composants de haute qualité pour les radiateurs. Il n’est pas du tout nécessaire que ces nœuds soient coûteux, la question principale est de savoir dans quelle mesure tous ces raccords correspondent à un modèle de radiateur et à un type de système spécifiques.

Quels produits sont fabriqués

En demandant des prix pour les radiateurs, il sera utile de s’intéresser immédiatement au coût, et surtout à la disponibilité et à la facilité d’exécution de tous les composants. Après tout, les accessoires nécessaires ne sont pas toujours inclus dans l'emballage du produit.

Certains fabricants ne vendent que des piles nues dans le but de réduire les prix. Ou ils mettent les pièces les moins chères dans l'ensemble obligatoire.

Tous les accessoires peuvent être divisés en plusieurs directions.

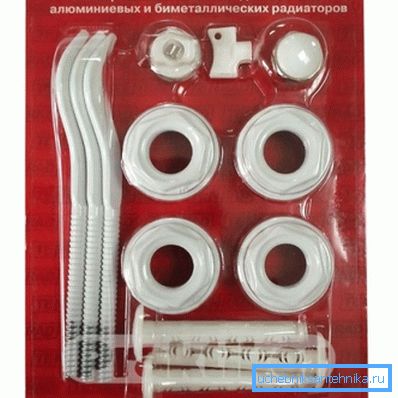

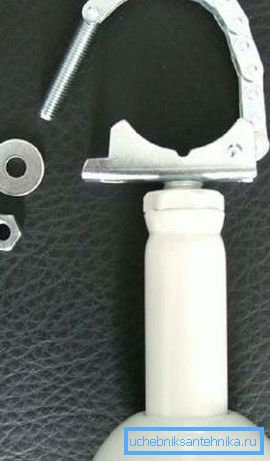

• Le plus simple est les attaches, les supports, les auvents et les pieds pour les radiateurs. Souvent, tous les appareils de ce type, vendus avec la batterie, sont conçus pour une fondation solide, en béton ou en brique. Les propriétaires de maisons à ossature et de bois, ainsi que de structures en mousse ou en béton cellulaire, doivent s’occuper des appareils séparément.

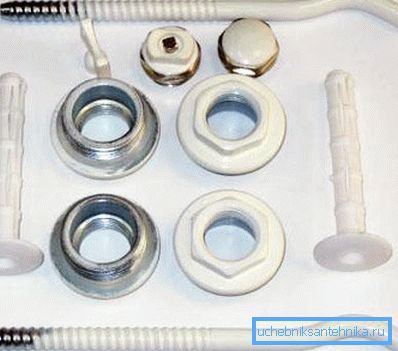

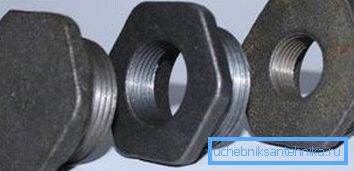

• Différents types de bouchons, vannes pour radiateurs et autres vannes d'arrêt, En règle générale, il est vendu séparément et doit respecter pleinement non seulement le matériau de la batterie, mais également le diamètre et le type de tuyauterie.

Important: une attention particulière doit être portée au matériau à partir duquel le radiateur est fabriqué. Après tout, par exemple, une fiche pour un radiateur 3 4 (trois quarts), sur des batteries en aluminium et bimétalliques, peut être visuellement la même. Mais le produit en aluminium ne peut pas supporter beaucoup de pression.

• Une autre direction des composants est considérée comme un équipement réglementaire.. Un distributeur de chaleur pour radiateur, ainsi que toutes sortes de compteurs et de jauges sont considérés comme des produits hautement spécialisés. De tous les équipements associés, il s’agit du secteur le plus coûteux, il est donc préférable de le confier à des professionnels.

Tous ces composants et pièces peuvent être constitués de matériaux différents et ont donc un coût différent.

Pour que le système fonctionne clairement, les conditions suivantes doivent être remplies:

• Les raccords associés ne doivent pas réduire les caractéristiques de conception du système dans son ensemble. Puisque nous parlons de radiateurs, il est souhaitable que le transfert de chaleur reste au moins dans les limites indiquées par l’instruction;

• Tout professionnel sait que la qualité des installations connexes ne doit pas être inférieure à la qualité du produit. En d'autres termes, le bouchon chinois sur le radiateur de chauffage n'est pas installé sur la batterie italienne;
• Enfin, si la réparation ou l’installation est effectuée à la main, lors de l’achat d’une pièce en particulier, vous devez clairement représenter l’ensemble du processus d’installation et des travaux ultérieurs du site.

Quelques mots sur les composants principaux

Comme déjà mentionné, tous les accessoires sont divisés en plusieurs directions principales. La plupart des nœuds sont obligatoires; sans eux, le système ne fonctionnerait pas en principe. De plus, il existe des produits souhaitables à installer, mais, dans des cas extrêmes, vous pouvez vous en passer.

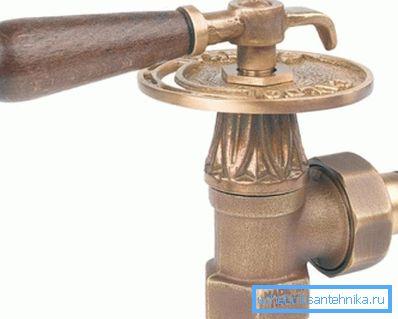

Vannes

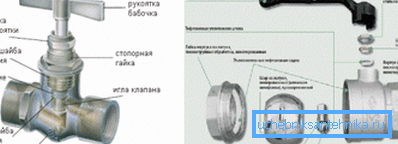

L'élément principal des vannes est une grue. Il existe actuellement deux types de conceptions. Ce sont des grues avec le principe de fonctionnement de l'aiguille et un américain pour les radiateurs, un autre américain est souvent appelé vanne semi-rotative ou à boisseau sphérique.

Les vannes à aiguille vous permettent de régler en douceur la capacité de débit du tuyau. Dans le passé, elles étaient utilisées partout, mais avec l’avènement des structures sphériques, les vannes à aiguille ne sont restées que dans les endroits où il était nécessaire de procéder à un dosage doux du liquide de refroidissement.

La soupape à bille semi-rotative, ou américaine, est structurée en une bille métallique percée d’un trou traversant proche de la section du tuyau, qui est enfermée dans un boîtier sphérique.

Lorsque la bille est tournée de 90?, Le trou combine l'entrée et la sortie du tuyau, de sorte que le liquide de refroidissement coule librement. En se retournant, le tube chevauche les parois de la balle.

Conseil: Les experts recommandent l’utilisation de robinets à tournant sphérique en acier inoxydable. Leur prix est un peu plus élevé, mais de telles structures seront au moins deux fois plus longues que leurs homologues en silumin. Il est possible de distinguer un acier inoxydable sur une surface interne du miroir du noyau.

Dispositifs réglementaires

Dans un complexe avec des vannes d'arrêt, divers types de dispositifs de régulation sont largement utilisés. En ce qui concerne les batteries, le plus célèbre ici est le cavalier sur le radiateur, parmi les professionnels mieux connu sous le bypass.

À la base, le by-pass est un tuyau commun reliant l’entrée et la sortie de la batterie, il est installé directement devant le radiateur. Charge technologique tangible que cet appareil ne porte pas, en gros, sans elle, vous pouvez le faire.

Mais en montant la dérivation en conjonction avec les vannes à bille, le propriétaire a la possibilité d'éteindre le chauffage ou de remplacer le radiateur à tout moment. Le liquide de refroidissement en même temps, en contournant la batterie, passe par le cavalier.

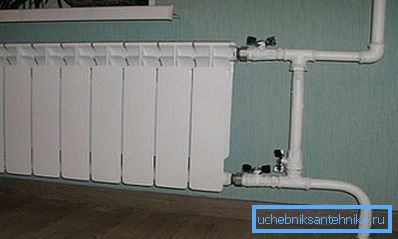

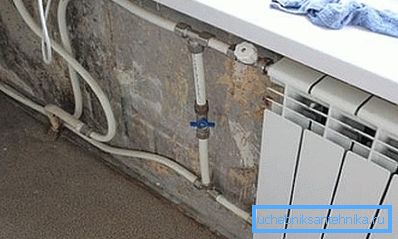

Astuce: comme sur la photo, le by-pass est installé directement devant le radiateur. Entre le cavalier et la batterie, des vannes à bille sont placées à l'entrée et à la sortie. Les experts recommandent donc d'installer une vanne supplémentaire sur le cavalier lui-même, ce qui augmentera l'efficacité de l'unité.

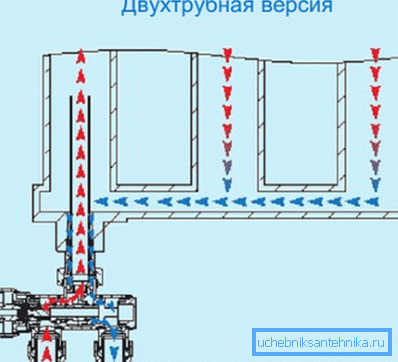

Un autre dispositif de régulation est un guide de flux pour les radiateurs avec connexion inférieure. Comme il est bien connu au niveau de la connexion inférieure, l’entrée et la sortie se trouvent soit à proximité, soit aux extrémités opposées, mais à nouveau au bas du radiateur.

Ainsi, le liquide de refroidissement se déplace le long de la ligne de moindre résistance, de sorte que la partie supérieure de la batterie n’est pratiquement pas touchée. Le guide dans ce cas est une petite section de tuyau qui est installée à l'intérieur de la batterie, est placée sur l'entrée et dirige le flux vers la partie supérieure. Dans ce cas, l'efficacité de l'unité augmente considérablement.

Comptoirs et distributeurs

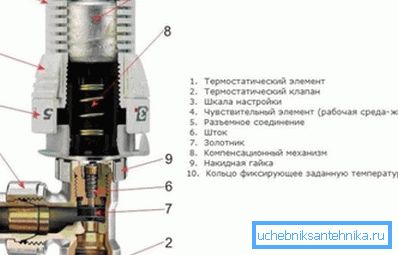

Le dispositif le plus célèbre dans ce secteur est un thermostat de radiateur. Cette unité est une symbiose d'un capteur thermique avec une vanne à aiguille. Il est installé directement à l'entrée de la batterie, ce qui permet aux propriétaires de définir une température fixe pour un radiateur particulier.

Pour les réseaux locaux chez les particuliers, le problème de l’installation de compteurs de chaleur n’a pas d’importance, car les propriétaires règlent eux-mêmes le fonctionnement de la chaudière. Le distributeur de radiateur pour les immeubles de grande hauteur est apparu relativement récemment. Cet appareil est capable de prendre en compte la quantité de chaleur fournie à chaque appartement.

Les résidents des immeubles urbains savent que les batteries de leurs appartements ne donnent pas toujours la température adéquate. Avec l'avènement du comptoir des distributeurs, les plaintes concernant des tarifs surestimés ont été confirmées par la loi. Ainsi, malgré le coût élevé, l'installation de tels systèmes dans des immeubles urbains est rapidement rentabilisée.

La vidéo présentée dans cet article fournit un algorithme pour l'installation de certains types de radiateurs.

Conclusion

Bien sûr, si nous parlons de suspendre la batterie au mur ou d’installer les pieds, c’est très facile à faire par vous-même. Mais les experts, par exemple, ne recommandent pas d'installer un compteur de radiateur de leurs propres mains, même si vous connaissez l'algorithme de travail. Étant donné que ces équipements nécessitent un examen et un scellement séparés, ce sont les autorités compétentes du diocèse.
