Conception de chauffage de maison privée - les principales

Le dispositif de chauffage dans la maison peut être divisé en 2 parties: théorique - les calculs nécessaires sont effectués, et pratique - selon les dessins finis, le câblage est effectué sur les planchers et le cerclage de la chaudière. Étant donné l’importance d’une sélection appropriée des composants, l’article se concentre sur la partie théorique.

Conception du système de chauffage

Concevoir le chauffage domestique dans les limites de la ville permet d’aller sur le chemin le plus simple et d’organiser le chauffage centralisé. Dans ce cas, il suffit de déterminer simplement la longueur et le diamètre des tuyaux, ainsi que de sélectionner la taille souhaitée du radiateur. Les coûts dans ce cas seront minimes, car vous n’avez pas à dépenser d’argent pour la chaudière ou la pompe de circulation.

Ce sera un peu plus difficile d'accomplir la même tâche, mais pour une maison de campagne. Avec une probabilité de 99,9%, il n’ya pas de chauffage centralisé en dehors de la ville: au mieux, l’électricité et le gaz sont fournis à la maison. Dans ce cas, la conception des systèmes de chauffage d'une maison de campagne inclura également le choix de la puissance de la chaudière.

A la sortie, il faut obtenir des données spécifiques sur:

• puissance minimale de la chaudière;
• matériau, longueur et diamètre des tuyaux;
• le nombre de radiateurs et leur surface;
• pompe de circulation pour le chauffage.

Dispositions générales pour la conception du chauffage domestique

Laissez-nous analyser la conception du système de chauffage d'une maison de campagne - dans ce cas, il est nécessaire de déterminer la puissance minimale de la chaudière qui est suffisante pour chauffer la maison. Le calcul est basé sur le fait que la perte de chaleur à travers l'enveloppe du bâtiment doit être compensée par l'apport de chaleur de la chaudière.

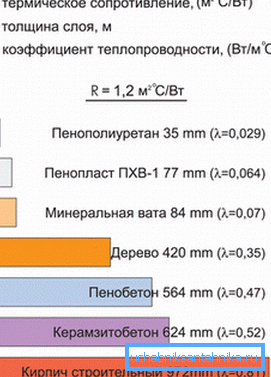

Dans le cas général, le calcul est effectué selon la formule

Où

• Q - perte de chaleur, W;
• S est la surface de l'enveloppe du bâtiment (plafond, mur);
• ?T - Différence de température dans la rue et à l’intérieur de la maison, C;
• ? - coefficient de conductivité thermique, valeur de référence, W / m •? C;
• V - épaisseur de l'enveloppe du bâtiment, m.

Faites attention! Si vous ne souhaitez pas vous soucier de la méthode de calcul standard, vous pouvez toujours utiliser des calculatrices en ligne. Bien sûr, la précision du calcul en souffrira, mais, comme le montre la pratique, il sera suffisant pour le choix de la chaudière.

En principe, lors de la conception du chauffage d'un bâtiment résidentiel, il est nécessaire de prendre en compte des facteurs tels que:

• orientation de la maison;
• zone climatique;
• la direction et la force des vents dominants pendant la saison de chauffage;
• type d'isolation de la maison, fenêtres à double vitrage, etc. installées

Méthode de calcul simplifiée

La conception d'un système de chauffage pour une maison peut également être réalisée à l'aide d'une méthode plus simple. Assez souvent utiliser simple dépendance, selon lequel 1 m² La zone donne une perte de chaleur d'environ 100 watts par heure. La dépendance donnée est valable pour les zones à climat tempéré.

Lors du calcul, il est recommandé d’utiliser un certain nombre de facteurs d’affinement:

• si la hauteur du plafond diffère de 3 mètres, un facteur de correction h / 3 est entré, où h est la hauteur du plafond;
• pour les pièces d'angle, les pertes de chaleur augmentent de 80%, soit un facteur de 1,8;
• si le nombre de fenêtres dépasse 1, le facteur de correction est égal à 1,8;

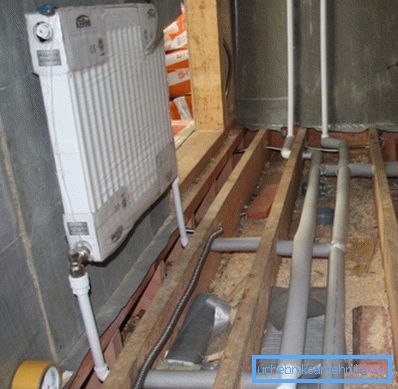

• La méthode de connexion du radiateur est également prise en compte. Si une connexion plus basse est utilisée, la batterie chauffera légèrement moins bien; un facteur de correction de 1.1 est donc introduit;

• pour l'assurance, le résultat obtenu peut être augmenté d'environ 15-20% afin que le chauffage ait une marge de sécurité en cas de gelées sévères, le coefficient est de 1,2.

Lorsque le calcul est effectué manuellement, le résultat est comparable en précision aux recommandations des fabricants de chaudières. Prenons un petit exemple de calcul: vous devez déterminer la capacité de la chaudière, suffisante pour chauffer une maison d’une surface totale de 160 m² plafonds 2,9 m.

Procédure de calcul:

• nous déterminons la perte de chaleur séparément pour les pièces avec les coefficients spécifiés. Perte de chaleur Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

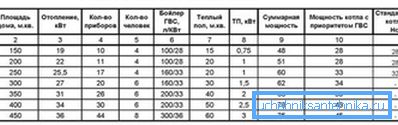

• comparer avec la puissance de chaudière moyenne recommandée en fonction de la région. On peut voir que les résultats étaient assez proches. Maintenant, vous pouvez choisir un modèle spécifique de chaudière électrique, à gaz ou à combustible solide mettant l'accent sur le pouvoir. Vous pouvez acheter un modèle avec une petite marge de puissance, le prix des chaudières avec une différence de quelques kilowatts n’est pas très différent.

Sélection de radiateurs

Une batterie n'est qu'un intermédiaire qui est responsable du transfert de chaleur de la chaudière. Il est clair que la surface chauffante de la pièce est fortement influencée par la surface du radiateur. Par conséquent, une détermination préliminaire du nombre requis de sections est nécessaire.

Le fabricant de chaque modèle de radiateurs est tenu d'indiquer la puissance thermique - la quantité de chaleur qu'une section produira lorsqu’elle est remplie de liquide de refroidissement. Connaissant la perte de chaleur dans la pièce, vous pouvez facilement déterminer le nombre requis de sections du radiateur.

Les instructions pour compter le nombre requis de sections ressembleront à ceci:

• déterminer la perte de chaleur dans la pièce. Par exemple, pour une surface de 25 m² avec des plafonds de 2,9 m, la perte de chaleur sera de Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

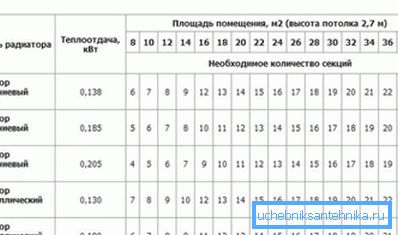

• La section de puissance dépend du type de radiateur, par exemple, pour une batterie en aluminium A500, elle est de 0,185 kW;
• détermine le nombre requis de sections N = 2,9 / 0,185 = 15,67? 16,0 pièces Le résultat est également proche des valeurs recommandées par les fabricants de batteries.

Faites attention! Lors de l'installation de radiateurs, il est déconseillé de les fermer avec des rideaux, cela entraînerait une diminution du transfert de chaleur.

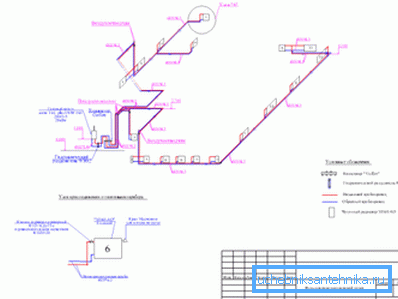

À propos des tuyaux de chauffage et de la pompe de circulation

Le diamètre du tuyau doit être suffisant pour que le liquide de refroidissement puisse circuler sans problème à une vitesse donnée le long du circuit de chauffage. Généralement, il suffit de sélectionner les valeurs moyennes recommandées en fonction de la section du circuit de chauffage. Pour les colonnes montantes, des diamètres jusqu’à 50 mm sont utilisés, pour la pose sur des sols - moins.

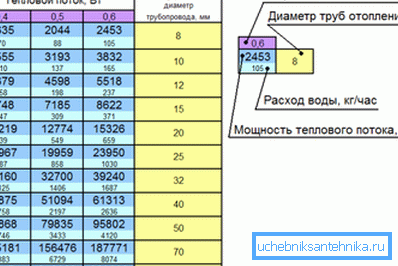

Lorsque vous concevez un chauffage dans une maison de campagne de manière indépendante, vous pouvez utiliser les valeurs indiquées dans le tableau.

Quant à la pompe de circulation, elle est sélectionnée par 2 indicateurs:

• taux d'alimentation;
• pression de la tête.

Le dépôt minimum requis est déterminé par la formule

dans cette formule

• Q - alimentation en chaleur, en kW;
• ?T est la différence de température entre le tuyau d’alimentation et le retour, C.

La tête requise est déterminée par la relation suivante

où

• R - réduction de la pression due au frottement dans les sections droites, Pa / m;
• l - longueur du tuyau jusqu'à la batterie la plus éloignée, m
• ?Z est la somme des résistances locales.

Faites attention! Lors de la sélection d'une pompe, vous devez choisir un modèle dont les caractéristiques sont aussi proches que possible des valeurs obtenues lors du calcul.

Résumant

La conception du chauffage n’est pas aussi difficile que cela puisse paraître à première vue. Même une personne qui connaît superficiellement le cadre réglementaire et les méthodes de calcul peut y faire face. Afin de garantir la chaleur dans la maison, il vous suffit de suivre les recommandations proposées.

Dans la vidéo, la conception du système de chauffage est considérée plus en détail.
