Connecter des radiateurs bimétalliques. caractéristiques

Le schéma de connexion des radiateurs de chauffage bimétalliques n'a pas de différences significatives par rapport aux autres types de systèmes de chauffage, nous allons donc discuter des règles générales pour l'installation de batteries. Dans ce cas, nous notons quelques nuances et caractéristiques, et vous expliquons comment connecter un radiateur de chauffage bimétallique.

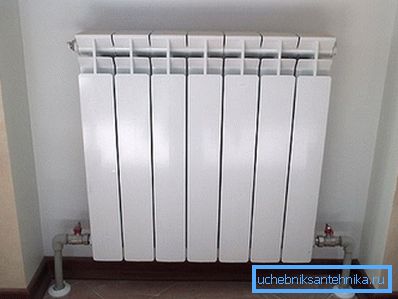

Radiateur bimétallique avec une connexion inférieure à l'intérieur de la pièce.

Radiateurs de chauffage bimétalliques

Caractéristiques comparatives avec d'autres types de piles

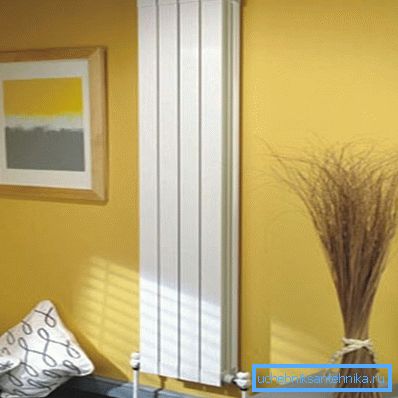

Sur la photo - un appareil haut et étroit.

Tout d’abord, vous devez comprendre quel type de radiateur de chauffage sont et en quoi ils diffèrent les uns des autres.

Nous listons les principaux types:

  • Batteries en fonte - L’un des types les plus courants, que l’on trouve dans la plupart des appartements de construction soviétique. C'est un système de sections en fonte connectées avec des parois plutôt épaisses et une masse importante. Il se distingue par une résistance et une durabilité élevées. Cependant, son efficacité et son transfert de chaleur sont faibles. Il est également possible de noter une grande inertie thermique.
  • Registres tubulaires en acier - il s'agit d'un système de tuyaux d'un diamètre suffisamment grand ou d'un tuyau en forme de coude en S (par exemple, un porte-serviettes chauffant). Ce type d’équipement est généralement installé dans de grandes salles - salles de concert, cinémas, complexes sportifs, supermarchés. Différence de puissance élevée et de grand volume de liquide de refroidissement;
  • Panneaux chauffants en acier. Ce sont des plaques d'acier profilées et soudées, à l'intérieur desquelles se trouvent des canaux pour la circulation du liquide de refroidissement. Ils ont une résistance assez faible aux chocs hydrauliques et une résistance faible, sont sensibles à la corrosion et peu fiables;
  • Radiateurs en aluminium - Un type de batterie plus moderne, caractérisé par un transfert de chaleur et une efficacité accrus, un faible volume caloporteur et une faible masse du dispositif. En raison de la faible inertie thermique, il se prête bien au contrôle automatique et manuel de la température. Exiger de la qualité du liquide de refroidissement et de son acidité, avoir une résistance et une durée de vie moyennes;
  • Batteries de cuivre - sont un système de tubes à ailettes en plaque. Ils se distinguent par une émission de chaleur et une efficacité maximales, une résistance et une résistance élevées aux chocs hydrauliques, une résistance à la corrosion et une longue durée de vie. Le seul inconvénient des unités en cuivre est le prix élevé;
  • Radiateurs bimétalliques à l'extérieur et de par leur conception, ils ressemblent à des dispositifs en aluminium, à la différence que les parois internes des canaux sont en acier ou en cuivre. Ainsi, il est possible d'augmenter l'efficacité et le transfert de chaleur de la batterie, tout en préservant sa résistance et sa durabilité.

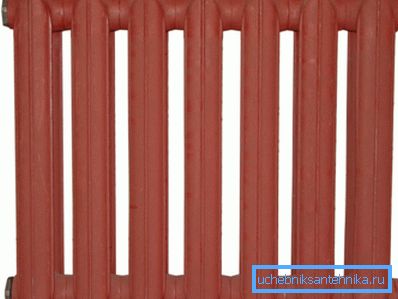

Familier à de nombreuses batteries en fonte.

Pour comprendre la principale caractéristique d’un dispositif bimétallique, il est nécessaire de mieux comprendre sa conception. La tâche principale de toute batterie à refroidissement par liquide est d’assurer un transfert de chaleur maximal du liquide de refroidissement vers l’environnement, tout en assurant une réserve suffisante de résistance mécanique et à la corrosion pour un fonctionnement efficace à long terme.

Le degré de transfert de chaleur dépend directement de la conductivité thermique du métal et de l'épaisseur de la paroi. L'aluminium et le cuivre sont les matériaux les plus conducteurs de la chaleur. Par conséquent, les dispositifs les plus efficaces sont fabriqués à partir de métaux non ferreux.

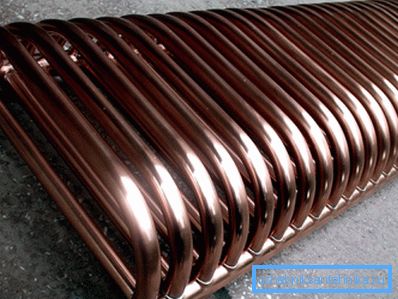

Les radiateurs les plus efficaces sont en cuivre.

D'autre part, l'acier et les métaux ferreux démontrent la plus grande résistance. Mais ils sont sujets à la corrosion et ont une faible conductivité thermique. En même temps, l'acier est beaucoup moins cher que le cuivre et l'aluminium, ce qui constitue également un avantage.

La conception d'un radiateur bimétallique est caractérisée en ce que les parois internes des canaux sont en acier résistant à la corrosion durable ou en cuivre pur, et que les parois extérieures et les ailettes sont en aluminium léger et thermoconducteur. Cette décision a permis de combiner les avantages de l'acier et des métaux non ferreux dans un seul appareil.

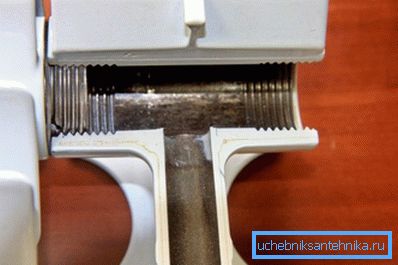

La surface intérieure des canaux et du collecteur est en acier.

Faites attention! Les radiateurs bimétalliques combinent les avantages des produits en métaux ferreux et non ferreux pour devenir le type d'appareil de chauffage le plus moderne et le plus moderne.

Avantages et inconvénients

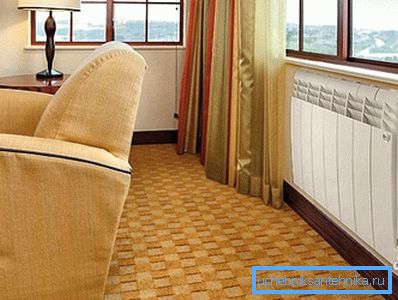

Le convecteur s'intègre parfaitement à l'intérieur moderne.

Considérez les aspects positifs et négatifs de l'utilisation d'agrégats contenant des métaux combinés dans la composition. Commençons par les avantages:

Avantage Description
Haute résistance mécanique Le noyau de l'appareil est en acier anti-corrosion à haute résistance, capable de résister à une pression de travail de moins de 40 atm. Coup de bélier et effets mécaniques externes importants.
La durabilité La durée de vie de ce type de batterie est de 20 à 50 ans. Ceci est obtenu grâce à une qualité de fabrication élevée et à l'utilisation des matériaux les plus appropriés.
Émission de chaleur élevée La conductivité thermique de l'aluminium est quatre fois supérieure à celle de l'acier et le cuivre est deux fois plus conducteur que l'aluminium. La puissance calorifique d'une section bimétallique est comprise entre 150 et 180 W, soit une valeur nettement supérieure à celle des modèles à élément unique.
Absence de processus électrochimiques Comme les surfaces internes des canaux sont en acier, comme des tuyaux, le système ne produit pas de processus galvaniques ni de corrosion électrochimique.
Bon ajustement Les unités se caractérisent par une très faible capacité de liquide de refroidissement, qui, combinée à la bonne conductivité thermique des matériaux, permet un contrôle efficace de la température via des vannes thermostatiques.
Beau design La capacité de coulée de l'aluminium vous permet de créer n'importe quelle forme de boîtier. Les peintures et les revêtements modernes rendent l'apparence des piles particulièrement attrayante.

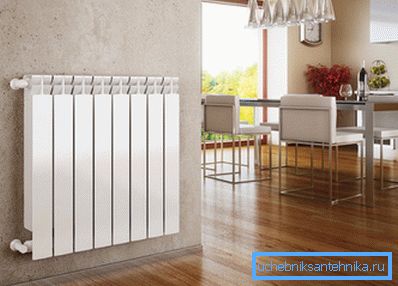

Aspect attrayant - une caractéristique distinctive du produit.

Les inconvénients du modèle comprennent son coût élevé et ses exigences en matière de qualité de fabrication et d'assemblage. Il est nécessaire de combiner des matériaux avec des performances technologiques strictes, sinon l'appareil ne servira pas longtemps et ne répondra pas aux critères énumérés.

Faites attention! Le convecteur bimétallique peut être attribué aux types de chauffage les plus performants et les plus progressifs.

Schéma de câblage des radiateurs

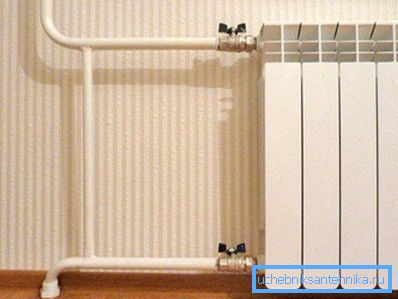

Exemple de connexion latérale.

La connexion des radiateurs bimétalliques est effectuée selon les mêmes règles que pour les autres types de batteries.

Considérez les systèmes de cerclage standard:

  1. Connexion diagonale. Le tuyau d'alimentation pénètre dans l'ouverture supérieure et le tuyau de retour sort de l'ouverture inférieure de l'autre côté. Il est considéré comme le moyen le plus efficace d’assurer un chauffage parfaitement uniforme et un transfert de chaleur maximal;
  2. Connexion latérale. Le tuyau d’alimentation entre dans l’ouverture supérieure et le tuyau de retour sort de celle du bas du même côté. Avec le nombre de sections jusqu'à 12, il n'y a pratiquement aucune différence par rapport au type diagonal, mais avec l'augmentation de ce nombre, il est nettement inférieur;
  3. Top connexion. L'alimentation entre d'un côté dans l'ouverture supérieure, le retour provient de l'ouverture supérieure de l'autre côté. Assez moyen efficace;
  4. Connexion inférieure. L'entrée et la sortie du liquide de refroidissement à travers les trous inférieurs des deux côtés. Le réchauffement est moins uniforme et moins efficace;
  5. Connectez-vous à un point. Un seul tuyau entre dans l'appareil. La méthode est la moins efficace et est rarement utilisée.
L'influence de la méthode de connexion au pouvoir.

Il convient également de rappeler qu’il existe des systèmes de chauffage à une et à deux conduites. Bien que, en termes de cerclage radiateur - ce n'est pas si important. La plupart des câblages domestiques sont de type monotube.

Faites attention! Dans les systèmes monotubes pour le réglage normal et la facilité de maintenance des dispositifs, ils doivent être connectés via un bypass.

Installation de radiateur

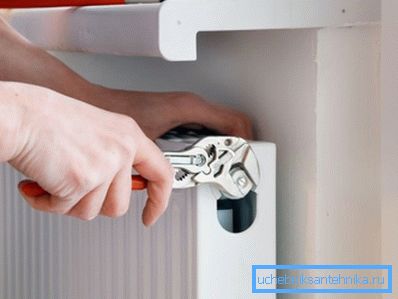

Les radiateurs de chauffage bimétalliques avec une connexion inférieure sont installés dans des câbles de tuyaux souterrains ou de plinthes.

Pour ceux qui ont décidé d'installer un radiateur de leurs propres mains, nous avons préparé une instruction.

Nous envisagerons un système mono-tuyau avec raccordement latéral:

  1. Selon le schéma du fabricant, nous montons les supports de montage;

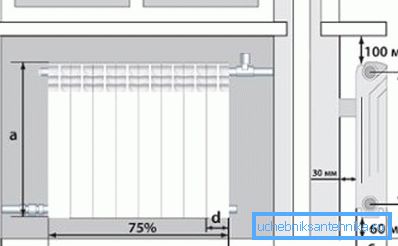

Nous sélectionnons la position du convecteur en fonction du schéma.
  1. Nous réalisons l'assemblage de la batterie de chauffage. Visser la valve de Mayevsky dans le trou supérieur et le bouchon dans le plus bas. Dans les deux autres, on visse les pieds des grues d’arrêt et de réglage, le réglage - d’en haut;

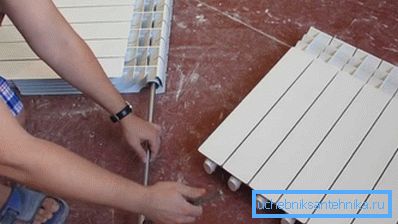

Nous assemblons le produit avant l'installation.
  1. Nous accrochons et fixons la batterie au mur;

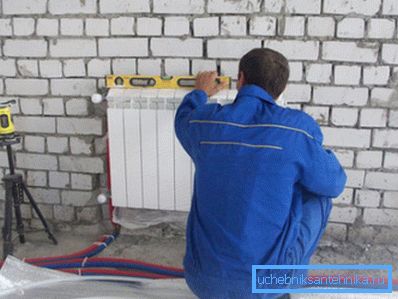

Assurez-vous de contrôler le niveau de construction du processus.
  1. Vissez la vanne thermostatique dans le tuyau d’alimentation et raccordez-la à la tige installée dans le trou de la batterie;
Connectez le tuyau d'alimentation.
  1. Dans le tuyau de retour, nous installons une vanne à bille d’arrêt que nous connectons à la tige installée dans le trou inférieur;

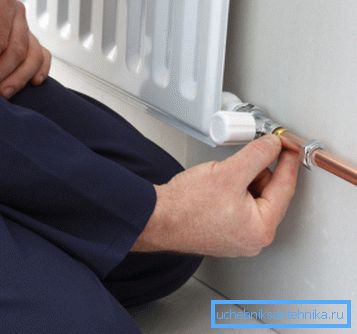

Connectez le tuyau de retour.
  1. Les tuyaux d'alimentation et de retour sont connectés via une dérivation sur laquelle nous installons également une vanne de réglage.

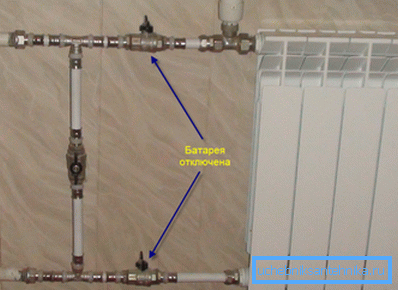

Les grues vous permettent d'éteindre l'appareil pour une réparation ou un remplacement.

Faites attention! Utilisez uniquement des raccords et des adaptateurs de haute qualité, ainsi que de bonnes vannes d'arrêt et de contrôle. Les raccords normaux sont fabriqués à partir de laiton de plomberie.

Conclusion

Le radiateur de chauffage bimétallique est un excellent choix pour chauffer un appartement moderne ou une maison de campagne. Les périphériques sont caractérisés par de hautes performances et la vidéo présentée dans cet article vous aidera à comprendre les règles de leur installation.
