Connexion de chauffage par radiateur. contour du circuit.

Quelle est la connexion correcte d'un radiateur de chauffage? Nous analyserons les schémas de raccordement utilisés dans les maisons individuelles et les appartements urbains ainsi que les tuyaux, raccords et éléments de vannes et raccords utilisés à cette fin. De plus, nous découvrirons quelles erreurs peuvent être commises dans la conception et l'installation du système de chauffage.

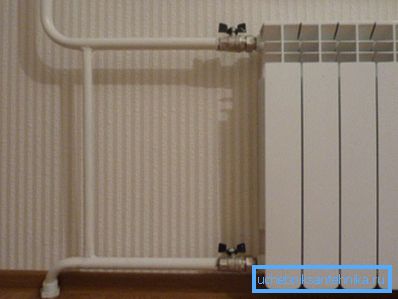

Raccordement latéral du radiateur à la colonne montante du système de chauffage central.

Contours de circuit

Si, dans un appartement en ville, le système de chauffage dans son ensemble ou sa boucle individuelle ne dépendent pas de nos efforts, dans une maison privée, le circuit est conçu à partir de zéro.

Il existe deux régimes fondamentalement différents:

  • Tuyau simple, représentant la seule mise en bouteille autour du périmètre du bâtiment chauffé. Les appareils de chauffage se plantent parallèlement à la mise en bouteille.

Remarque: pratique et installation cohérente des piles; il est gênant car il ne permet pas un réglage indépendant des appareils.

  • Deux tuyaux - alimentation indépendante et embouteillage inversé. Chaque radiateur agit comme un cavalier entre eux.

Les avantages du système à un tuyau sont un faible coût, une installation facile et une tolérance aux pannes exceptionnelle. Inconvénients - une variation de température importante entre le premier et le dernier appareil de chauffage, ainsi que la difficulté de poser autour du périmètre de la maison en présence de hautes ouvertures et de fenêtres panoramiques.

Le système à deux conduites est dépourvu de ces inconvénients, mais dans certaines conditions, il peut créer des problèmes beaucoup plus graves pour le propriétaire. Les batteries les plus proches de la chaudière atténuent la différence entre la mise en bouteille, ce qui ralentit la circulation dans les appareils distants. C'est pourquoi le système à deux conduites nécessite un équilibrage obligatoire - limitation des conduites d'alimentation et ajustement de leur débit pour l'égalisation de la température.

Schémas d'un tuyau et de deux tuyaux.

Ce problème est géré avec élégance dans un système à deux tubes associé - le circuit de Tichelman, dont toutes les boucles ont la même longueur.

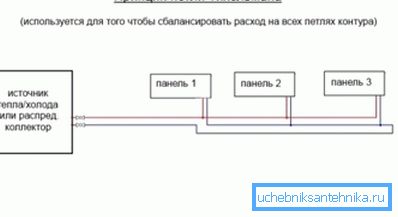

Boucle de Tihelman.

Insérer des radiateurs

Quels peuvent être les moyens de connecter les radiateurs à la mise en bouteille et aux colonnes montantes?

Nom Description Caractéristiques spéciales
Côté unilatéral Les fils sont connectés aux en-têtes supérieure et inférieure d'un côté de l'appareil de chauffage Avec un petit nombre de sections fournit un transfert de chaleur maximal. Lorsque le nombre de sections est supérieur à dix, le bord du radiateur le plus éloigné des tuyaux refroidira. Dans les parties extrêmes, le temps accumule le limon
Bas vers le bas Fils reliés aux deux bouchons du collecteur inférieur La chaleur dégagée par l'appareil est légèrement réduite en raison de la lente circulation dans le collecteur supérieur. Le radiateur ne nécessite pas de rinçage: les sections ne s'envasent pas
Diagonale Les fils sont connectés au bouchon supérieur d’un côté du radiateur et au bas de l’autre. Le transfert de chaleur est maximal quelle que soit la longueur du radiateur. Le fond des sections est envasé du côté d'un liège inférieur sourd
Le mouvement du liquide de refroidissement pour différents schémas de câblage.

Remarque: dans un système de chauffage autonome fermé, vous pouvez oublier le problème de l'envasement des batteries. Une petite quantité de matières en suspension dans le liquide de refroidissement s'accumule rapidement dans le réservoir de boue et ne pose aucun problème à l'avenir. En conséquence, il est judicieux de choisir les types de connexion des radiateurs qui assureront un transfert de chaleur maximal.

Les erreurs

Une mauvaise connexion des radiateurs de chauffage peut entraîner un dysfonctionnement du système DH, du circuit autonome ou réduire considérablement le transfert de chaleur de l'appareil.

Quelles erreurs puis-je faire lors de l'installation des piles?

  • Insérez votre radiateur entre les colonnes d’alimentation et les colonnes de montage inversées sur un sol autre que le sommet, ce qui fera geler vos voisins sur la colonne. Le liquide de refroidissement circulera à travers le petit anneau - à travers votre batterie, mais le transfert de chaleur de tous les appareils situés au-dessus du cavalier improvisé chute brusquement.
  • Insérez le radiateur avec des vannes d'arrêt ou d'étranglement sur la chemise sans cavalier devant les vannes ou les étranglements. Dans ce cas, le robinet bloqué arrêtera la circulation dans toute la colonne montante.

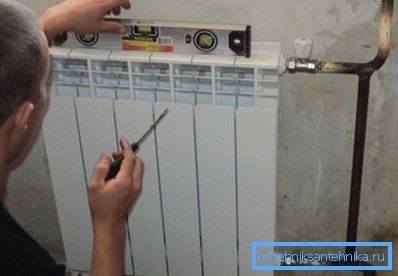

Le cavalier entre la doublure est clairement visible sur la photo.
  • Comme nous l’avons déjà mentionné, la connexion latérale d’un radiateur à plusieurs sections entraînera une baisse du transfert de chaleur des sections extrêmes.
  • Le raccordement de radiateurs de chauffage avec une conduite d’alimentation de diamètre réduit entraînera également une chute de la puissance thermique par rapport à la puissance nominale. La norme est un tuyau DU15 (1/2 pouce) avec le nombre de sections jusqu’à sept et DNU20 (3/4 pouce) avec un plus grand nombre de sections.

Sélection des matériaux

Le choix des tuyaux, des batteries et des raccords affecte l’efficacité et la sécurité du système de chauffage au moins autant que sa conception. Quels matériaux doivent être préférés dans différents cas?

Chauffage central

Les paramètres de fonctionnement de la station de chauffage central (4-6 kgf / cm2, 40-95 ° C) semblent permettre l’utilisation de tuyaux, batteries et raccords modernes.

Cependant, la pratique montre qu'il est préférable de refuser certains de leurs types:

  1. La valeur calculée de la température du liquide de refroidissement est souvent dépassée en cas de gelées sévères. Lors de réclamations massives de froid dans les appartements, le travail des nœuds d’ascenseur sans buse est parfois pratiqué, avec un étranglement étouffé. Dans ce mode, les batteries peuvent chauffer jusqu’à 130 - 140 ° C.
  2. La fermeture brutale de tout élément des vannes et raccords en raison de l'incompétence d'un serrurier ou d'une panne entraînera un choc hydraulique avec une augmentation de pression à court terme jusqu'à 20-25 atmosphères.

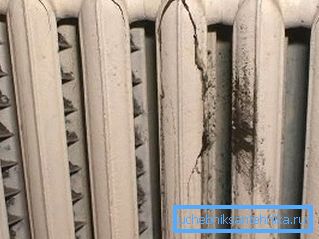

Les radiateurs en fonte sont conçus pour une pression de 9 à 15 atmosphères et peuvent s’effondrer lors d’un coup de bélier.

C'est la probabilité de situations d'urgence qui influence le choix de l'équipement de la centrale de chauffage.

Les pipes

Pour l'installation de liners peuvent être utilisés:

  • Tuyau en acier VGP (eau et gaz) sur des joints soudés;
  • Tuyau VGP galvanisé fileté. Les soudures sont contre-indiquées pour leur revêtement anti-corrosion: à des températures élevées, le zinc brûle;
  • Tuyau inoxydable ondulé sur les raccords à compression.

La dernière option est attrayante car elle se monte facilement avec vos propres mains à l’aide d’un outil simple: une clé. Le prix d'un tuyau ondulé d'un diamètre de 1/2 pouce est d'environ 200 roubles par mètre.

Le chauffage de la distribution a fait des tuyaux ondulés Kofulso.

Radiateurs

Dans les systèmes DH sont utilisés:

  • Convecteurs, représentant une bobine de tuyau avec des ailettes, augmentant le transfert de chaleur;
  • Radiateurs bimétalliques. Le noyau en acier les rend résistants aux coups de bélier jusqu'à 25 - 40 kgf / cm2;
  • Dans les locaux où l'esthétique ne joue pas un rôle déterminant, l'installation de radiateurs tubulaires entièrement soudés faits maison (registres) est pratiquée. En règle générale, le raccordement des radiateurs en acier est réalisé par un tuyau en acier noir au niveau des joints soudés.

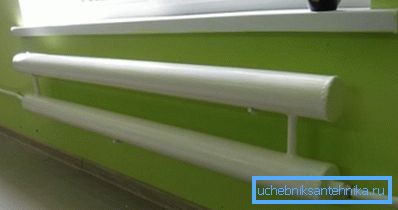

Registre tout soudé.

Chauffage indépendant

Les pipes

Les paramètres entièrement contrôlés des circuits autonomes permettent l’utilisation de tuyaux en polypropylène et en métal / plastique peu coûteux et durables.

Deux subtilités sont associées à leur installation:

  • Pour le métal-plastique, on préfère les joints à compression, mais les raccords à sertir qui tolèrent mieux les cycles de chauffage et de refroidissement multiples;
  • Pour le polypropylène, un renforcement est souhaitable, ce qui réduit l’allongement des tuyaux lorsqu’il est chauffé.

Radiateurs

Ici, tout est simple: notre choix est des piles en aluminium à faible coût, esthétiques et à dissipation thermique élevée.

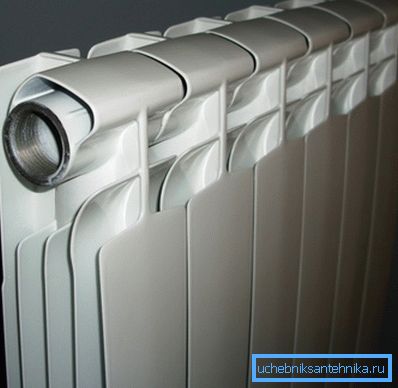

Les batteries sectionnelles en aluminium sont un excellent choix pour un circuit autonome.

Raccords et raccords

Pour le raccordement de l'appareil de chauffage à des grues et à des tuyauteries, les femmes américaines ont été largement utilisées ces dernières années - des raccords avec un écrou borgne permettant de relâcher rapidement le raccordement.

Comme les vannes de régulation et d’arrêt peuvent être utilisées:

  1. Robinets à tournant sphérique;
  2. Robinets coniques (selfs), qui permettent de réguler le transfert de chaleur en mode manuel;
  3. Vannes thermostatiques à têtes thermiques, permettant le maintien automatique d'une température d'air donnée.

Aux étages supérieurs des immeubles d'habitation, et dans les cas où le collecteur supérieur du radiateur constitue le point le plus haut d'une boucle en boucle séparée, le bouchon de radiateur est équipé d'une grue Mayevsky - un dispositif simple pour purger les bouchons d'air.

Le radiateur situé au-dessus du tuyau d'alimentation est équipé d'une grue Mayevsky.

Conclusion

Nous espérons que notre examen des schémas de câblage et des matériaux utilisés dans les systèmes de chauffage aidera le lecteur à prendre la bonne décision lors de la planification de sa propre réparation ou construction. La vidéo dans cet article offre des informations thématiques supplémentaires. Des succès!
