Convecteur: principe de fonctionnement, variations de

Le hit-parade des appareils de chauffage les plus économiques et les plus efficaces est dirigé par un radiateur à convecteur. Grâce à la conception originale, l'air dans la pièce se réchauffe rapidement et, plus important encore, ne brûle pas d'oxygène. La conception ergonomique et la possibilité de placer l'appareil n'importe où dans la pièce lui confèrent un attrait particulier.

Principe de fonctionnement

Selon certaines caractéristiques de conception et le principe de fonctionnement, les radiateurs à eau du type à convecteur diffèrent des batteries classiques. Pour la fabrication des tubes chauffants du convecteur, on a choisi du cuivre avec un coefficient de transfert de chaleur de 410 W / m2, le boîtier et les plaques thermoconductrices étaient en aluminium, respectivement, 220 W / m2.

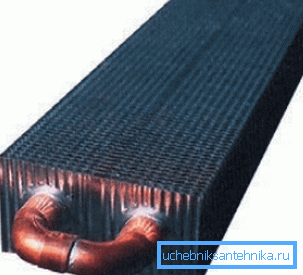

La conception de l'appareil consiste en une rangée verticale de plaques d'aluminium enfermées dans un boîtier et filetées avec un certain pas sur des tubes en cuivre horizontaux. Le secret réside précisément dans l’espace entre les plaques où, grâce à la différence de pression de l’air, une poussée verticale maximale est créée.

En raison d'une certaine distance entre les plaques, l'air se déplace en spirale et se réchauffe beaucoup plus rapidement que s'il montait dans des courants parallèles. L'air froid qui a plus de pression est littéralement aspiré dans l'espace inter-plaque chauffé avec une pression plus basse et déplace les flux chauds.

Si un radiateur conventionnel émet de la chaleur, un radiateur de type convecteur, au sens littéral du terme, mélange l'air, accélérant ainsi le réchauffement de la pièce. L'utilisation de matériaux de différentes conductivités thermiques empêche la surchauffe locale et l'ionisation positive, ce qui nuit au système nerveux.

Faites attention! Vous pouvez choisir un modèle avec ventilateur intégré, qui accélère le mouvement des masses d'air, ou l'acheter. Eh bien, s’il existe un registre d’air, il vous permettra de réguler la «pression» de l’air.

Un peu de publicité

L'utilisation de convecteurs dans différentes conditions vous permet d'identifier clairement ses qualités positives:

1. La possibilité de monter leurs propres mains.
2. Un design de couleur différente vous permet de créer un ensemble harmonieux avec une décoration intérieure.

1. Faible poids.
2. Entretien facile.
3. Chauffage uniforme de l'air - la différence entre le sol et le plafond est de 1 à 2 ° C.
4. Économie d'électricité en chauffant une petite quantité d'eau.
5. Contrôle de la température grâce au thermostat intégré.
6. La possibilité de créer un système de convecteur contrôlé à la maison.

1. Ignifuge.
2. Prix ​​raisonnable.

Les inconvénients de l'appareil incluent:

1. L'inefficacité de travailler dans une pièce avec ventilation forcée.
2. Dans une pièce avec de hauts plafonds, l'air chaud stagne au sommet et ne se réchauffe pas au sol.
3. Poussière due au mouvement actif des masses d'air.

En principe, vous pouvez faire face à ces problèmes en respectant les règles élémentaires d'hygiène et en utilisant le «taux de survie» des appareils, où qu'ils se trouvent dans votre appartement. En plaçant des radiateurs de chauffage de type convecteur dans un endroit stratégique, on peut utiliser pleinement leurs capacités.

Farine de choix

Le choix est à la fois responsable et agréable. Si nous prenons comme base le coût et le temps de connexion au système de chauffage, un convecteur électrique serait une bonne option. Il ne brûle pas d'oxygène, se connecte élémentaire et sert longtemps. Mais vu le coût de l’électricité, il faut, au sens figuré, payer des factures.

La question de savoir quel radiateur est meilleur que l'huile ou le convecteur nécessite une compréhension de l'inertie du système:

• Dans un radiateur à convection, le moyen de chauffage du système de chauffage chauffe directement le boîtier, ce qui transfère immédiatement la chaleur dans la pièce et le thermostat maintient facilement le mode de réglage.

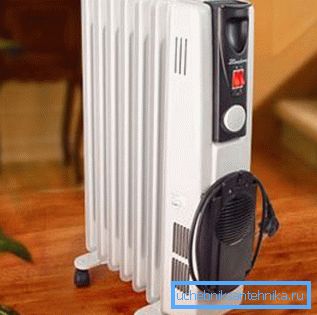

• La batterie à huile est disposée différemment: un réservoir rempli d’huile minérale et d’éléments chauffants. Le chauffage se fera lentement dans un certain ordre - éléments chauffants, huile, corps. Le refroidissement du volume interne de l'huile passe également lentement et ne commence pas immédiatement après la mise hors tension. Ainsi, le refroidisseur d'huile fonctionne toujours avec un certain retard, même lorsque vous utilisez le thermostat.

Faites attention! C'est une chose de se réchauffer avec une batterie à huile dans un petit espace de travail, une autre chose est de payer son travail sur le budget familial, ce qui est un quart de plus que pour un convecteur.

Variations d'installation ou types de radiateurs à convecteurs

Contrairement aux radiateurs, qui sont montés sous les ouvertures des fenêtres ou au mur, les convecteurs peuvent être montés même au sol.

À titre d’installation, les radiateurs à convection de chauffage de l’eau sont répartis dans les types suivants:

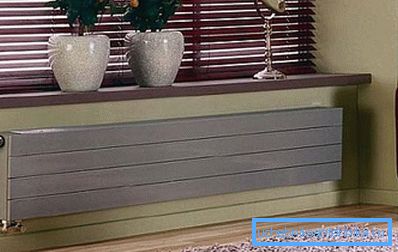

1. Fixé au mur - se fixe partout où les tuyaux "atteignent". Le faible poids de l'appareil vous permet de l'installer même sur des cloisons en placoplâtre. La compacité ne nuit pas à l'exécution de ses fonctions, mais aussi celle d'une batterie impressionnante.

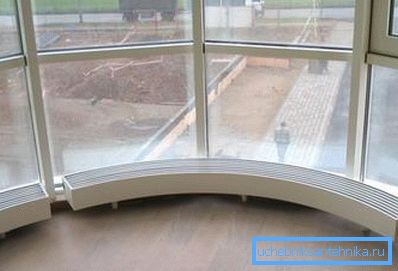

2. En plein air Idéal pour les pièces avec fenêtres panoramiques. Des formes élégantes et des couleurs harmonieuses feront de l'appareil un élément de fenêtre.

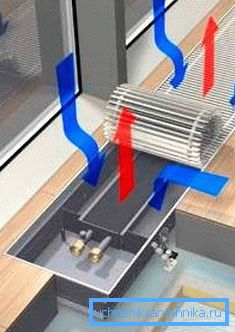

3. Construit en - sa présence révèle peut-être une chaleur agréable sous la plinthe ou au travers d'une élégante grille rectangulaire posée au sol. Situé en face de la porte ou de la fenêtre au sol, l'appareil crée un rideau thermique. En plus de la maison souvent utilisée dans les bureaux, les serres, les piscines.

Caractéristiques d'installation

Les radiateurs muraux et au sol de type convecteur sont montés par analogie avec des batteries conventionnelles.

L'installation de modèles intégrés présente une certaine spécificité et il est nécessaire de prêter attention aux points suivants:

1. Travaux réalisés à l'intérieur.
2. L'échangeur de chaleur sur le côté de la fenêtre créera un rideau thermique, sur le côté de la pièce, il le chauffera.
3. La distance entre la niche et la fenêtre devrait être de 25 à 30 cm.
4. Tout d’abord, le liquide de refroidissement et le câble électrique sont acheminés dans la niche du convecteur de chauffage.
5. L'appareil est installé strictement au niveau du sol (après remplissage) à l'aide de vis de réglage.
6. La distance entre les murs de la niche et le boîtier du convecteur le long du périmètre est recommandée entre 1 et 1,5 cm.
7. Le dispositif est fixé dans une niche avec du mortier de ciment ou de la mousse de montage.

Une telle instruction vous aidera à faire le travail vous-même, en économisant environ 1500 roubles (l'expert en prendra environ 4 000).

Conclusions

Les radiateurs de chauffage à convecteur peuvent servir de source de chaleur principale ou supplémentaire. Esthétiques et sûrs, ils peuvent être situés dans le hall et dans la crèche. Des soins simples et une grande efficacité créeront une atmosphère chaleureuse et agréable dans votre maison. Les caractéristiques structurelles de certains modèles vous permettront de gagner de la place.

La vidéo de cet article montre le processus d’installation du convecteur de sol.
