Convecteurs d'eau chauffant - chauffer sans délai

Utiliser de l'eau comme liquide de refroidissement est une idée rentable. De plus en plus, au lieu des batteries habituelles, des chauffe-eau sont installés dans les appartements. Des avantages tels que: sécurité, compacité, design exclusif ne font que contribuer à la popularité croissante des convecteurs.

Caractéristiques de conception

Extérieurement, l'unité est un corps solide rectangulaire recouvert d'une grille. La version de sol est comme un petit banc, le panneau mural est de faible épaisseur et les panneaux encastrés ne peuvent être vus que par la grille.

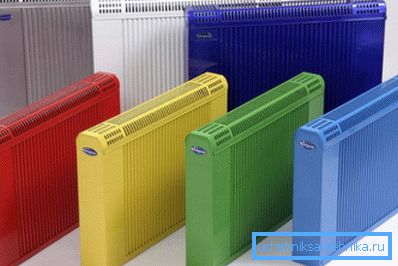

Le boîtier classique est en acier inoxydable. Mais, compte tenu des caractéristiques de conception de la pièce et des souhaits des clients, la carrosserie peut être composée de bois, de copeaux de marbre ou de panneaux MDF.

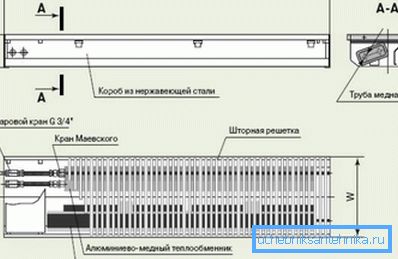

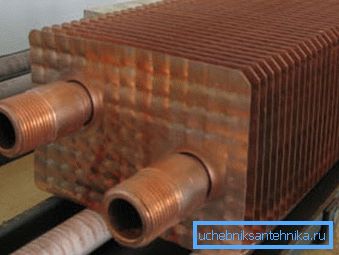

Les ascètes à l'extérieur, à l'intérieur du convecteur de chauffage de l'eau sont plus compliqués. Leur "cœur" est considéré comme un échangeur de chaleur, qui est un plat en cuivre ou un tuyau en forme de serpentin. Sur elle perpendiculaire à la méthode d'ajustement serré les lamelles sont attachés.

Le lieu de leur connexion avec le tuyau doit exclure les moindres lacunes réduisant le transfert de chaleur. Le cuivre est le plus souvent utilisé pour la fabrication de plaques, il peut y avoir des variations d'acier et d'aluminium, l'essentiel étant que la conductivité thermique soit à une hauteur.

Faites attention! Compte tenu du contact constant avec l'eau, cet élément doit également être résistant à la corrosion. Les métaux non ferreux sont donc préférables.

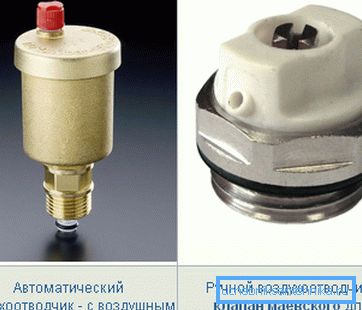

La connexion à la colonne montante ou à la canalisation centrale s'effectue par des entrées spéciales avec un filetage à l'intérieur, situées à l'extrémité de l'appareil ou sur le côté. Sur les convecteurs d’eau de chauffage modernes, des robinets-vannes ou des vannes manuelles / automatiques sont installés pour libérer l’air en excès, ce qui nuit au transfert de chaleur.

Si un thermostat électronique / thermostat est inclus dans l'emballage, il surveillera le rythme de fonctionnement de l'appareil. Le processus de chauffage s’arrête périodiquement lorsque la température de consigne est atteinte et recommence lorsque l’air se refroidit.

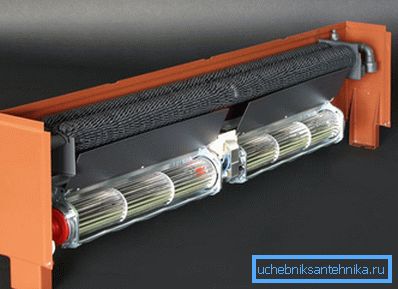

Pour améliorer la circulation de l'air, on utilise un ventilateur, déjà intégré, ou il doit être acheté.Cet ajout utile (1 à 2 pièces) ne se trouve que dans les convecteurs de chauffage par le sol destinés au chauffage.

Comment la convection aide à garder au chaud

Contrairement aux batteries conventionnelles, qui réchauffent l'air en émettant de la chaleur à partir de leurs surfaces, les convecteurs de chauffage de l'eau agissent différemment. Ils mélangent des masses d'air, remplaçant l'air chaud par du froid et créant une atmosphère agréable. Il ne sent pas la sécheresse et l'odeur désagréable spécifique de la poussière brûlée.

L'eau chaude du système de chauffage pénètre dans l'échangeur de chaleur et chauffe les plaques. Compte tenu de la conductivité thermique du matériau utilisé, comme mentionné ci-dessus, les pièces chauffent très rapidement. À travers les trous du réseau, les masses chaudes montent librement, déplacées par les masses froides.

Le ventilateur intégré stimule ce processus et vous pouvez déjà sentir le résultat au bout de quelques minutes. Dans le même temps, l'efficacité atteint 95%, ce qui justifie l'utilisation de convecteurs d'eau dans les pièces spacieuses dotées de grandes fenêtres et portes.

Conformément aux exigences de la norme GOST 20849-94, les convecteurs de chauffage d’eau doivent présenter la première caractéristique essentielle: l’étanchéité et la résistance, vérifiées avec une pression d’eau testée de 1,5 MPa. Les éléments chauffants et le boîtier doivent être revêtus d'une composition anticorrosion résistante à la chaleur.

Entre autres choses, le convecteur d’eau de chauffage est relativement peu coûteux, compte tenu de sa popularité croissante. L'installation par des spécialistes de la construction de murs, de sols ou de socles vous coûtera presque deux fois moins cher que l'installation interne. Ce prix est justifié par la complexité des travaux préliminaires sur la niche des appareils surélevés.

Brève description des convecteurs typiques

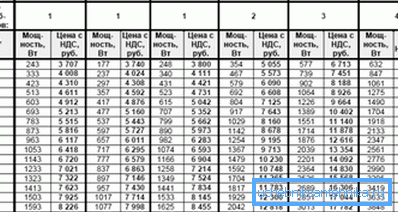

Leurs caractéristiques techniques sont importantes pour les chauffe-eau et c’est sur cette base qu’un modèle spécifique de chauffe-eau est sélectionné.

Les caractéristiques de la plupart des convecteurs typiques se situent dans les limites suivantes:

• la pression maximale admissible pendant le fonctionnement est de 16 bars;
• test de pression - 25 atm;
• la température de l'eau peut atteindre 130 ° C;
• chauffage maximum du boîtier - 60 ° C;
• l'échangeur de chaleur peut être à 4 ou 6 rangées;
• le volume d'eau dans l'échangeur thermique est compris entre 0,7 et 0,9 l;
• débit par heure de 90 à 170 litres;
• puissance de 100 à 200 kW;
• le poids varie de 14 à 21 kg.

Travail de montage

Les instructions d'installation pour les chauffe-eau sont simples et consistent à raccorder un tuyau de chauffage. Les modèles encastrés dans le sol s'installent simultanément avec l'appareil au sol, les modèles muraux ou les plinthes pouvant être installés à tout moment.

Le processus d'installation comprend le câblage des câbles électriques, des circuits d'alimentation en liquide de refroidissement et un dispositif de niche pour le boîtier de l'unité, qui doit affleurer le dernier étage. Mieux vaut confier ce travail à des spécialistes qualifiés.

Faites attention! Calculez également la capacité de l'installation, demandez à un spécialiste. Si vous n'êtes pas ingénieur en chauffage, vous ne pouvez pas prendre en compte, par exemple, les pertes de chaleur dans le calcul du chauffage. Vous aurez besoin d'informations sur la surface de la pièce, son isolation et la hauteur des plafonds.

Selon l'utilisation, le convecteur d'eau de chauffage peut remplir 2 fonctions:

• chauffer la pièce - l'appareil est installé loin des ouvertures de la fenêtre;
• Créez un pare-air contre l’air froid dans la zone de la fenêtre - un appareil de chauffage en face de la fenêtre à une distance de 20 à 30 cm.

Un chauffage impeccable est obtenu en respectant les conditions d'installation suivantes:

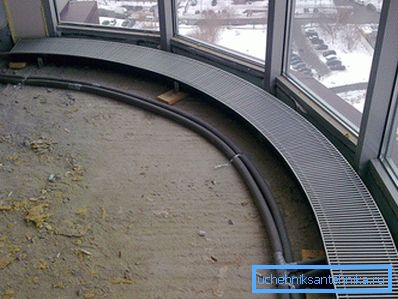

1. L'entrée / la sortie du liquide de refroidissement est constituée de raccords rigides ou flexibles et de vannes d'arrêt (inclus).

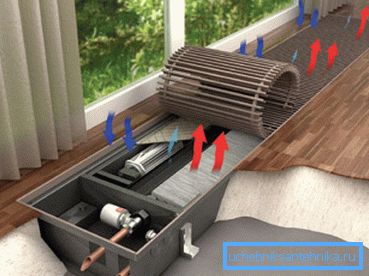

1. La niche du convecteur doit avoir une profondeur telle que le couvercle décoratif de l'appareil affleure le sol fini.
2. Lacunes admissibles sur la largeur et la hauteur du convecteur de 10 à 15 mm.
3. Boulons de réglage chauffant l’eau du convecteur alignés horizontalement et fixés.
4. Les lacunes sont isolées et scellées avec un matériau spécial..
5. Après avoir installé le sol fini, reliez les eye-liners (électrique est nécessaire s'il y a un ventilateur intégré).
6. Sceller les espaces restants avec du mastic / du produit de finition, allumer l'appareil et couvrir avec une grille.

L’installation de radiateurs muraux et de plinthes n’a pas tant de nuances et consiste à connecter l’objet au réseau de distribution d’eau, ce qui est facile à faire de vos propres mains.

Avant de travailler avec un appareil de chauffage mural, vous devez retirer la batterie, puis procéder directement à l’installation.

1. Au lieu de bouchons de radiateur, vissez deux raccords de même diamètre, généralement 20 mm, sur les manchons.
2. Sur les supports, fixez le convecteur et alignez son axe sur les axes des filets.
3. Enroulez les filets sur le chauffage, poussez les raccords jusqu’à la butée et serrez les écrous de blocage.
4. Pour éviter les coups de bélier lors du démarrage de la colonne montante, ouvrez les vannes lentement.

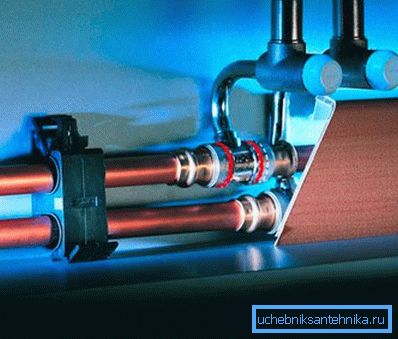

Faites attention! Lors du raccordement du modèle de socle au système de chauffage urbain, utilisez des tuyaux en plastique multicouches en polyéthylène réticulé avec des raccords spéciaux. La deuxième option consiste à souder avec des raccords en cuivre pour tuyaux. Cela protégera votre conception contre les astuces liées aux changements de température de l'eau et aux coups de bélier.

Résumant

L'utilisation de convecteurs d'eau - la forme de chauffage la moins chère. Une variété d'installations d'installation vous permet de réchauffer doucement la pièce sans assécher l'air. Les systèmes de contrôle de la température vous permettent de maintenir un seuil thermique constant, économisant ainsi le budget de la famille.

La vidéo présentée dans cet article montrera en détail et avec facilité le processus d’installation d’un convecteur à plancher d’eau.
