Différentes chaudières à gaz: les principes de leur travail

Si la maison de campagne a la capacité de se connecter à un gazoduc, il vous sera très pratique de chauffer votre maison en installant des chaudières à gaz Lemax ou toute autre marque en tant que radiateurs. Le plus important est que vous parveniez à calculer correctement la puissance du chauffage en fonction de la surface habitable de la pièce et de la quantité de liquide de refroidissement dans le circuit de chauffage ou le chauffage par le sol.

Et quelle que soit la marque que vous choisissiez - Wisman, Mimax, Beretta -, il est important qu’elles soient adaptées au type de chauffage par échangeur de chaleur, ce qui sera décrit ci-dessous. De plus, nous visionnerons un clip vidéo sur les chaudières.

Principe de fonctionnement

Note En fonction du circuit de chauffage, il est également nécessaire de choisir une chaudière à gaz de chauffage, qui peut être haute température (convection) ou basse température (condensation). Donc, si les radiateurs ont besoin d'une température de fluide d'environ 60-80? C, alors pour un sol assez chaud 30-50? C.

Unités de convection

• Les chaudières à gaz de type à convection sont les plus demandées dans la Fédération de Russie. Par exemple, il peut s'agir d'une version murale ou au sol du Daewoo DGB-100 MSC, que vous voyez sur la photo du haut.. Cela dépend du fait que dans la plupart des cas, nous préférons les radiateurs, et non les systèmes de chauffage par le sol - l'habitude à long terme et la peur des nouveaux effets. Néanmoins, ces modèles sont présentés avec des options puissantes et, dans certains cas, ils complètent même une petite chaufferie centrale pour plusieurs bâtiments de plusieurs étages.

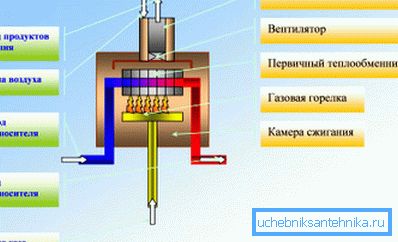

• Le principe de fonctionnement de telles unités fonctionne selon le même schéma: le combustible passe par le pipeline jusqu'au brûleur, qui chauffe le liquide de refroidissement grâce à sa flamme. Les brûleurs modernes fonctionnent le plus souvent à la fois au propane et au gaz naturel.. Le principal inconvénient des chaudières traditionnelles avant la condensation est que la chaleur secondaire générée dans la chambre de combustion n’est pas utilisée pour augmenter le rendement, mais est rejetée par la cheminée dans la rue.
• La plage de température optimale, qu'il s'agisse de l'allemand WOLF, du tchèque PROTHERM ou du finlandais à gaz diesel TERMAX, est comprise entre 60 et 80 ° C, en raison du souhait de la plus longue durée de vie de l'échangeur thermique.. Ces restrictions sont dues au fait qu’à une température de 55 à 57 ° C (point critique), les condensats d’acide s’accumulent sur l’échangeur thermique, ce qui détruit ses parois. L'évaporation de l'acide se forme à la suite d'une décomposition thermique ou simplement de la combustion de gaz.

Note Dans le cas de la combinaison de deux circuits - des radiateurs et un plancher chauffant, les instructions recommandent l'utilisation de modèles traditionnels et l'abaissement de la température du caloporteur sur un sol chaud via une vanne à trois voies.

Unités de condensation

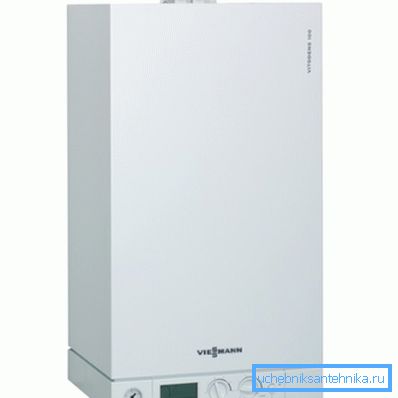

• Bien sûr, par rapport à la convection, les chaudières à gaz à condensation pour le chauffage ne jouissent pas d’une telle popularité en Russie, d’autant plus que le prix d’un tel appareil est beaucoup plus élevé, mais cela est dû au système de filtration des condensats acides. Les utilisateurs qui ont décidé de procéder à une telle acquisition ne le regretteront probablement pas, car les économies réalisées ici sont évidentes: l'efficacité de telles unités atteint parfois 111%!

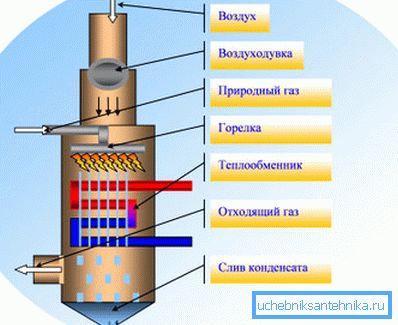

• La chaudière à gaz à condensation fonctionne selon le principe suivant: le gaz naturel pénètre dans le brûleur dont la flamme chauffe l'échangeur thermique, mais la chaleur secondaire n'est pas évacuée de la chambre à combustible mais est utilisée pour le chauffage secondaire. Étant donné que de tels modèles sont conçus pour une température optimale de 30 à 50 ° C, des condensats acides y seront toujours formés, mais ils ne seront pas nocifs pour l'échangeur thermique, car ils tomberont. Après cela, grâce à un pipeline spécial avec des filtres, il est dévié à une certaine capacité, perdant pratiquement sa toxicité.

Échangeurs de chaleur

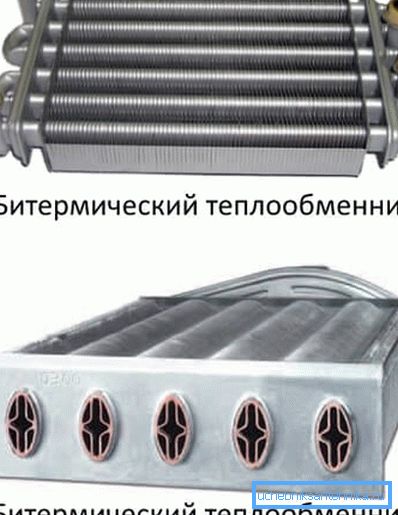

Toute chaudière de chauffage au gaz a un échangeur de chaleur dans sa configuration, qui peut être soit bithermique, comme vous le voyez dans la figure ci-dessus, ou séparé. La version bitermic se compose de deux profils creux reliés, c’est-à-dire un tuyau dans un tuyau avec un revêtement lamellaire pour protéger la corrosion. Le liquide contenu dans le tuyau intérieur est acheminé vers le système d'eau chaude et dans le circuit externe de chauffage.

La présence d'un tel nœud facilite la masse et les dimensions de la chaudière, par exemple, dans les marques SIGNAL ou ISHMA (bien qu'une version séparée y soit possible). Dans ce cas, il n'y a qu'un seul nœud et cela. Réduit naturellement son poids et sa taille, mais de plus, pour les appareils avec un tel dispositif, une vanne à trois voies pour l'eau chaude n'est pas nécessaire car la température de l'eau y est inférieure (30 ° C) à celle du circuit de chauffage.

Malgré tous les avantages, les échangeurs de chaleur bithermiques ne conviennent pas pour travailler avec de l'eau calcaire. Les sels et les laitiers déposés sur les parois des tuyaux bloquent le passage, qui est presque impossible à nettoyer. Le fait est que lors du nettoyage de ces substances, en tombant du métal, ne se dissolvent pas jusqu'au bout, mais ressemblent à de petites pièces qui se coincent dans la congestion dans les virages et bouchent le passage.

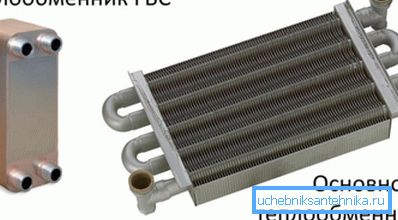

S'il y a de l'eau dure dans votre région, il est préférable de choisir l'AOGV avec un échangeur de chaleur séparé, facile à nettoyer et qui ne s'encrasse pas aussi vite, par exemple, CONORD, KEBER ou TERMONA. Cela est possible grâce au diamètre interne plus grand des tuyaux. Bien que cette option coûte un peu plus cher, vous économiserez une plus longue durée de vie.

Vue d'ensemble de certains modèles

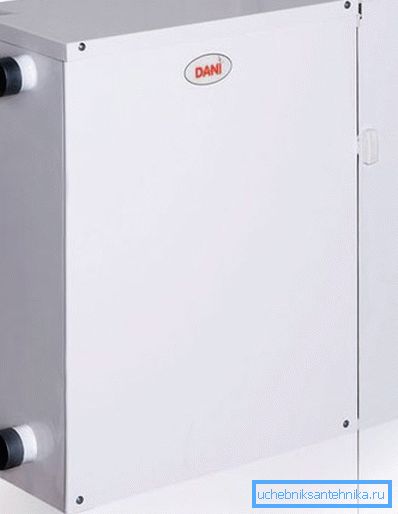

La chaudière à gaz à double circuit pour le chauffage Dani n'utilisera pas l'air de la pièce où elle est installée - l'admission d'air provient de la rue et les produits de la décomposition thermique sont évacués via un conduit coaxial. La pression nominale à l'entrée de gaz est de 1274PA et la pression de service de l'eau chaude ne dépasse pas 0,65 kPa. Si la pression nominale du vecteur d’énergie ne dépasse pas 1274 Pa, sa consommation ne dépasse pas 0,8 m.³/ heure

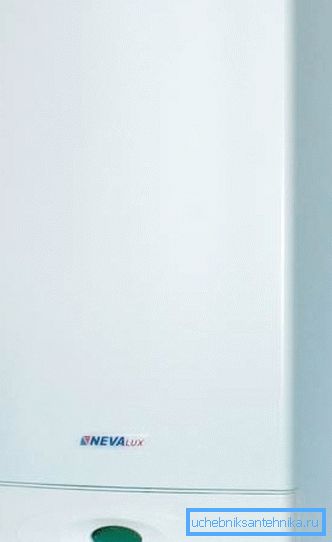

Le système de chauffage traditionnel bi-thermique bivalent à double circuit NEVA LUX, que vous voyez sur la photo du haut, est fabriqué en Russie. La quantité d'eau chaude fournie est de 14 l / min. Elle est conçue pour une surface maximale de 240 m.². La puissance nominale d'un tel appareil est de 18 kW, un échangeur thermique en cuivre, le rendement atteint 90%, la température maximale des produits de décomposition thermique est de 130 ° C, la minimale de 100 ° C. Dimensions (hauteur / largeur / profondeur) 720x410x326 mm, poids 34,5 kg, garantie 2 ans.

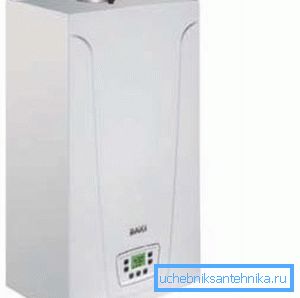

L'unité à gaz Waxi, que vous voyez sur cette photo, est une unité murale à double circuit d'une puissance maximale de 14 kW (suffisante pour une pièce de 140 m²) avec une consommation de gaz maximale de 1,63 m³/ heure À pleine puissance, l’efficacité de l’appareil est de 92,9%, et s’il fonctionne à 30%, l’efficacité sera de 90%, la température de l’ECS sera de 30 à 55 ° C. Dimensions (hauteur / largeur / profondeur) 700x400x280 mm, poids 29,0 kg, garantie 2 ans.

La chaudière de chauffage Aton est une unité de condensation conçue pour des circuits à basse température avec une puissance maximale, à condition que le mode de condensation soit observé comme étant de 24,6 kW et de 22,1 kW dans un cas typique. Pour un chauffage en mode de 60-80? C 6,3-21,4 kW, et pour 30-50? C - 6,9-21,7kW, la performance de l’alimentation en eau chaude? T 30? C - 10 l / min.

Le modèle Beretta Exclusive Green 30 CSI de type condensation conçu pour les circuits à basse température, avec une puissance maximale soumise au respect du mode de condensation 30 kW. Dans le même temps, dans le mode de 60-80 ° C 99,1 kW et pour 30-50 ° C - 31,41 kW, la performance de l’alimentation en eau chaude? T 30 ° C - 10 l / min. Dans la plage de 60 à 80 ° C, l'efficacité est de 95,5% et dans la plage de 30 à 50 ° C à 105,2%. Beretta fonctionne à la fois au gaz naturel et au gaz liquéfié.

Conclusion

En conclusion, nous pouvons dire qu'il existe également des chaudières à gaz à gaz en fonte que vous pouvez installer vous-même sur le sol et, dans la plupart des cas, il s'agit de modèles à double circuit de type à convection. Lors de l’installation pour la certification, le représentant d’une entreprise de gaz détenant une licence doit être appelé - la période de garantie sera calculée non pas à partir de la date d’achat, mais à partir de la date d’installation (voir également l’article Les chaudières à gaz Ferrol et leurs caractéristiques).
