Dispositif de chauffage dans une maison privée avec leurs

L'installation du chauffage dans une maison privée de vos propres mains n'est pas une tâche facile, qui nécessitera des connaissances et des compétences spécifiques. Il est impossible de transférer toutes les connaissances requises pour les calculs de technique de plomberie et de chauffage dans le cadre de l'article. Nous allons donc donner des informations générales, examiner le dispositif de chauffage à domicile et vous aider à choisir l'équipement.

Chauffage d'une maison privée

Sélectionnez le type de système

La première étape consiste à comprendre les types de systèmes de chauffage et à choisir l'option la plus appropriée.

Les systèmes de chauffage sont répartis selon différents critères:

• par type de carburant;
• en tant que caloporteur;
• en fonction du type de câblage;
• selon la méthode de circulation du liquide de refroidissement.

Selon le type de caloporteur utilisé, on distingue trois types principaux:

1. Système d'eau. Il s’agit du type de chauffage le plus répandu et le plus répandu, l’eau ou l’antigel servant de liquide de refroidissement circulant en circuit fermé entre l’échangeur thermique de la chaudière et les radiateurs;

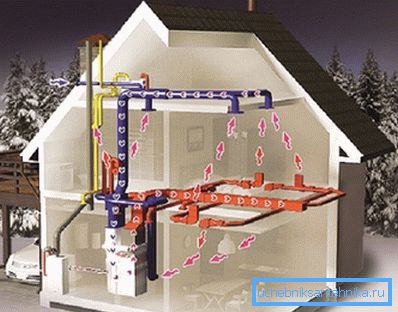

2. Système d'air. Dans ce cas, le réfrigérant est de l’air, il existe deux manières d’organiser le travail: avec le mouvement naturel de l’air chauffé par le four et avec circulation forcée à travers des conduits de ventilation chauffés par une installation spéciale;

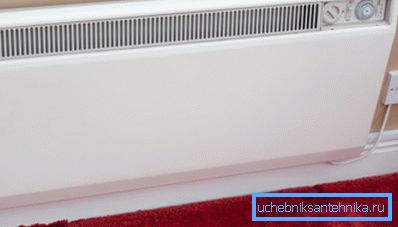

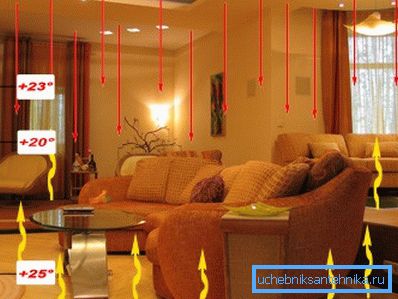

3. Chauffage électrique utilisant des convecteurs, un chauffage au sol ou des émetteurs infrarouges. Ce schéma n'implique pas l'utilisation de liquide de refroidissement et la chaleur est produite directement sur place.

Le système d'eau est assez efficace et éprouvé. Cependant, cela nécessite l'organisation du pipeline, l'installation de radiateurs, le raccordement de la chaudière et l'organisation de l'alimentation en combustible. Les instructions pour effectuer les calculs de capacité hydraulique et thermique, de pertes et d'isolation thermique sont assez complexes et nécessitent la participation de spécialistes.

Il convient de noter que le type d’eau est le plus économique, il existe une large gamme d’équipements et de consommables développés pour ce type, ainsi qu’un grand nombre de professionnels prêts à effectuer des calculs et des travaux d’installation pour un prix raisonnable. Fiabilité élevée, efficacité et facilité d'utilisation font du système de chauffage d'eau le plus populaire et le plus apprécié.

Le système d’air est très confortable, mais son organisation compétente exige un travail encore plus sérieux: elle nécessite un calcul complexe et précis de la pneumatique, l’organisation des conduits d’air, l’installation de ventilateurs, d’échangeurs de chaleur, de vannes, de dispositifs d’alimentation, etc. Dans ce cas, l'air est souvent chauffé à l'électricité, ce qui est économiquement désavantageux.

Les systèmes de chauffage fonctionnant exclusivement à l'électricité sont les plus coûteux à exploiter en raison du coût élevé de l'électricité. Le prix d'un kilowatt-heure de chaleur dans un circuit électrique dépasse de près d'un ordre de grandeur le coût de la même quantité de chaleur lors de l'utilisation de gaz.

Dans le même temps, ces systèmes sont les plus pratiques, technologiques, compacts et écologiques. Lors de l'utilisation d'électricité, il n'y a pas de fumée, cendre, suie, monoxyde de carbone, goudron et autres déchets, vous n'avez pas besoin de nettoyer la cheminée et la chambre de combustion, et le chauffage fonctionne automatiquement sans votre participation. De toute évidence, un tel système convient aux personnes fortunées, pour qui le confort vaut plus que l'argent.

Faites attention! Pour le résident moyen du secteur privé, le choix est évident: le système le plus fiable, le plus efficace et le moins coûteux en exploitation à ce jour est le système d'approvisionnement en eau.

Acheminement et circulation des tuyaux

Le dispositif de chauffage dans une maison de campagne dépend de la disposition du radiateur choisie.

Il existe trois types de câblage de tuyau:

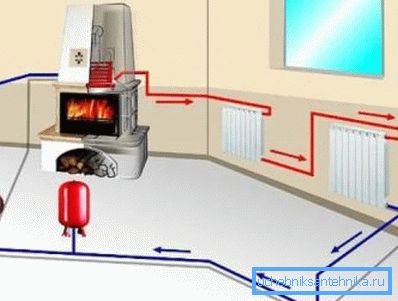

1. Tuyau simple Ici, un tuyau sort de la chaudière, qui est connectée à la première batterie, puis passe de la seconde à la suivante. Le liquide de refroidissement perd de l'énergie dans chaque radiateur et l'eau la plus froide passe dans le dernier appareil, ce qui explique pourquoi le circuit est considéré comme le moins efficace.

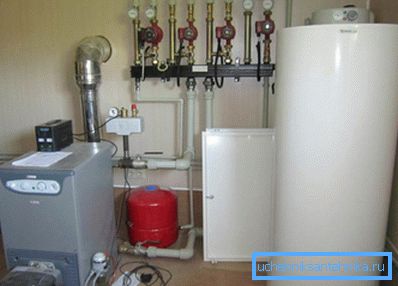

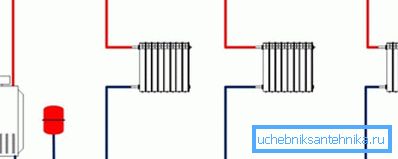

2. Deux tuyaux Dans ce schéma, le câblage a deux tuyaux - alimentation et retour, et les radiateurs leur sont connectés en parallèle. C'est-à-dire que le liquide de refroidissement est alimenté par un canal et est évacué par le second, tandis que l'échauffement se produit de manière plus uniforme;

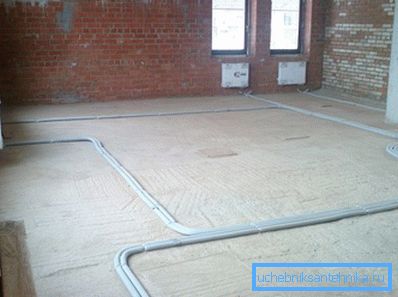

3. Le schéma collecteur-faisceau implique l’approvisionnement en liquide de refroidissement du collecteur de distribution, à partir duquel deux conduits distincts vont à chaque radiateur. Dans l'unité de collecte, il est possible d'organiser un système de distribution de chaleur automatisé qui vous permettra de réaliser le mode de fonctionnement le plus confortable et le plus rationnel.

Le système à un tuyau est le plus simple et le moins cher en raison du nombre réduit de tuyaux et des mesures d'installation. Cependant, il ne peut effectivement chauffer qu'une petite pièce avec un pipeline faiblement ramifié.

Le système à deux conduites est le plus courant et le plus populaire, car il permet de réchauffer une zone importante de manière uniforme et en temps voulu. Ici, vous pouvez également régler le chauffage dans des pièces individuelles, réparer et éteindre les appareils sans arrêter le système.

Le système collecteur-faisceau est le plus réfléchi et le plus efficace, car chaque dispositif dispose en fait d'un circuit séparé, pouvant être désactivé à tout moment ou transféré vers un mode de consommation de chaleur différent.

Le routage des faisceaux vous permet d’organiser les schémas les plus automatisés et les plus contrôlés, ce qui procure un maximum de confort et d’économie, mais son installation et son appareil sont les plus coûteux et les plus compliqués.

Faites attention! Pour une maison individuelle de petite ou moyenne taille, un système à deux tuyaux est suffisant et, pour les grandes demeures comptant de nombreuses pièces, un système de capteurs mieux adapté, il est également utilisé dans la construction du chauffage par le sol.

En règle générale, tous les systèmes de chauffage modernes sont construits sur la circulation forcée de l'eau. Une telle circulation permet de distribuer la chaleur de manière plus efficace et économique, et dans les grands circuits ramifiés ou collecteurs, il n'y a tout simplement pas d'autre choix.

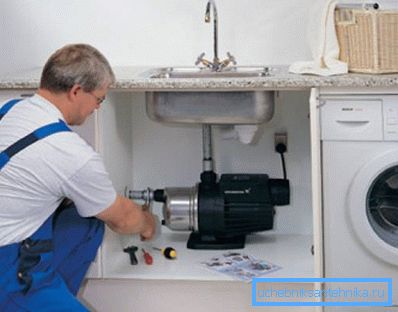

Faites attention! Le mouvement forcé du liquide de refroidissement est effectué à l'aide d'une pompe de circulation dont le choix dépend de la résistance hydraulique de la canalisation et de la consommation d'eau estimée du système. Connecte l’appareil via le by-pass avec le filtre grossier et les vannes d’arrêt.

Sélection de la chaudière

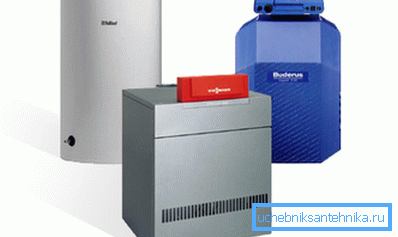

Nous parlons de chauffage de l'eau, nous avons donc besoin d'une chaudière. Le critère principal pour choisir une chaudière est le combustible utilisé.

Il existe plusieurs types d'unités:

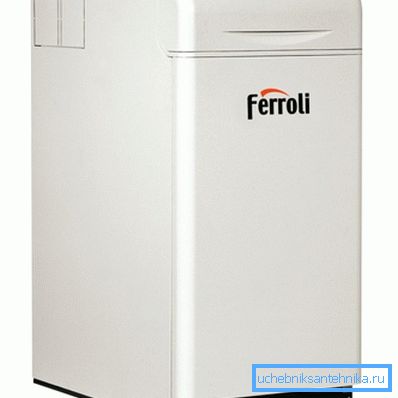

• Chaudières à gaz. Distribués le plus largement en raison de gaz bon marché, sont les plus économiques, efficaces et pratiques à utiliser. Les équipements sont considérés comme relativement peu coûteux, mais leur raccordement au gazoduc nécessite une coordination et la participation de spécialistes du réseau de transport de gaz;
• Unités à combustible solide. Ils occupent la deuxième place en termes d'économie, mais ils perdent beaucoup en termes de facilité d'utilisation: le bois de chauffage doit être préparé, livré sur site, placé dans un local sec, puis quelqu'un doit le charger à temps dans le four de la chaudière;
• Appareils électriques. Pratique et facile à utiliser, adaptable et entièrement automatisé. Cependant, le coût de l'électricité les rend les plus chers et les plus impopulaires;
• Unités diesel. Combinant le coût élevé des chaudières électriques avec le besoin de livraison et de stockage du combustible, il est également nécessaire de prendre soin de l'équipement et de chauffer le carburant diesel en hiver;
• Une alternative prometteuse peut être considérée comme une centrale à hydrogène pour le chauffage domestique. Ses travaux portent sur la production d'hydrogène à partir d'eau à partir de moyens chimiques ou électrochimiques, mais les modèles efficaces à un prix abordable n'ont pas encore été représentés sur le marché.

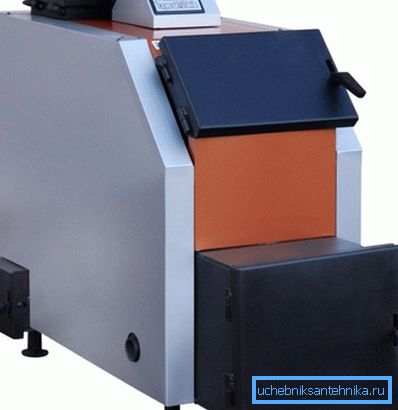

Faites attention! Il convient également de rappeler qu’il existe des chaudières à combustibles multiples qui permettent d’utiliser deux types d’énergie ou plus. Cela augmente la fiabilité et l'indépendance du système.

Le choix de la chaudière est simple: si votre maison est raccordée à la canalisation de gaz, vous devez choisir une unité de gaz. Si la ligne n'est pas connectée, il vous reste à choisir le type de carburant le plus disponible dans votre région et qui ne vous ruinera pas à un coût.

Faites attention! La puissance est une méthode de comptage simplifiée: il faut environ 1 kW de puissance de chaudière pour 10 m2 d'espace. Il est toutefois préférable d'ajouter 20% à cette valeur et, dans le cas de planchers chauffants, 30%. Autrement dit, pour chauffer une maison de 150 m2 avec des planchers chauds, il faudra environ 20 kW.

Installation de tuyaux

Pour installer le chauffage dans la maison, vous devez être capable de monter le pipeline.

Les tubes les plus populaires en polypropylène, l’histoire va en parler:

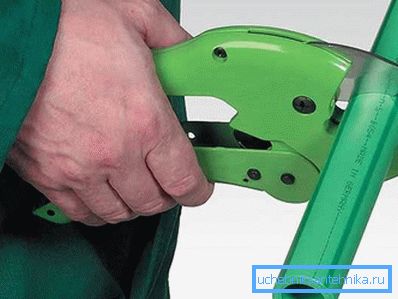

• Le tuyau est coupé conformément au plan d'implantation à l'aide d'un coupe-tube. La coupe doit être nette et uniforme, strictement perpendiculaire;

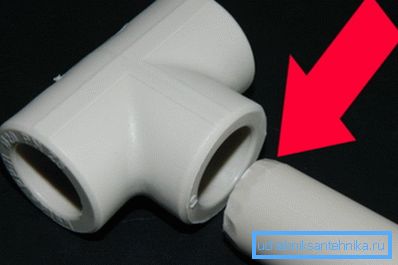

• Ensuite, le chanfrein est supprimé au point de coupe. Un creux est autorisé au tiers de l'épaisseur de la paroi avec un angle d'inclinaison de 45 degrés ou un creux de 2 à 3 mm avec un angle de 15 degrés. Le moyen le plus simple consiste à utiliser un sélecteur de visage et à utiliser un rasoir pour enlever la couche d'aluminium.

• Ensuite, le tuyau est inséré dans le manchon du fer à souder et le raccord est placé sur le mandrin. La température de soudure est de 260 degrés, nous mettons les pièces à fond avec un peu d’effort, mais n’appuyons pas. Il est nécessaire de conserver un temps strictement défini, qui dépend du diamètre et qui est spécifié dans les instructions du dispositif.

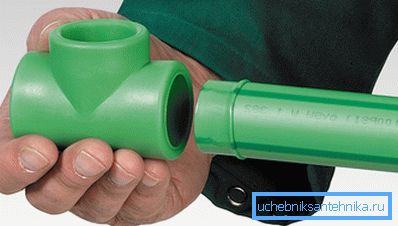

• Après chauffage, les pièces sont retirées et rapidement connectées. L’extrémité du tuyau doit entrer complètement dans le raccord, il n’est donc pas nécessaire de tourner ou de déplacer les pièces;

• De cette manière, on assemble des sections individuelles du pipeline, qui sont ensuite montées sur le mur à l’aide de fixations spéciales et soudées entre elles en poids.

Faites attention! Le nombre de soudures sur le poids doit être réduit au minimum, car leur qualité dépend fortement de vos compétences et de vos "mains à pleine main".

Conclusion

Pour construire soi-même le système de chauffage, il faudra beaucoup de connaissances et de compétences, ainsi que du temps et de l'argent. Avec l'aide de notre guide et de la vidéo de cet article, vous pourrez vous acquitter de cette tâche avec succès.
