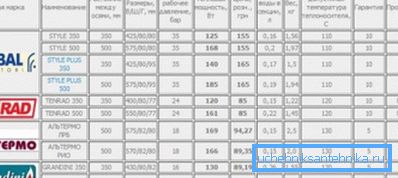

Dissipation thermique des radiateurs bimétalliques:

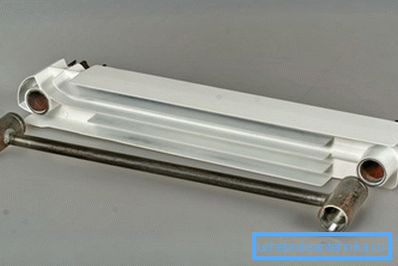

Les deux radiateurs, à la fois en aluminium et bimétallique, présentent une similitude externe. La différence ne peut être reconnue qu'en les tenant dans les mains, la seconde pèse un ordre de grandeur supplémentaire, ce qui s'explique par son dispositif - les tubes en acier sont situés à l'intérieur du chauffage, ce qui permet d'utiliser le radiateur dans le réseau de chauffage central. À propos de cela, ainsi que du dispositif de transfert de chaleur et parlez ci-dessous.
Appareil

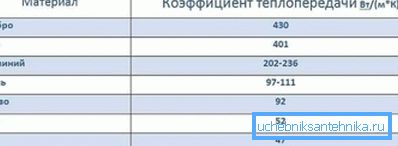

Pourquoi avez-vous eu besoin de tels ajouts constructifs au radiateur en aluminium? Après tout, le transfert de chaleur de ce métal est beaucoup plus en acier, respectivement, dans un appartement avec des appareils de chauffage en aluminium sera sensiblement plus chaud.
Mais le fait est que l’aluminium a des "points faibles" et qu’il est avant tout lié à la qualité du réfrigérant utilisé pour les réseaux de chauffage urbains. Le caloporteur utilisé contient diverses impuretés, notamment des alcalis et des acides, qui détruisent l'aluminium.
Le deuxième point important est l’incapacité de résister à la pression hydraulique, ce qui n’est pas rare pour les habitations raccordées au système de chauffage central.
Propriétés
Les faits suivants plaident en faveur des appareils de chauffage bimétalliques:
| Résistance chimique | Dans les structures bimétalliques, le liquide de refroidissement circule dans des tubes en acier sans contact avec l'aluminium. |
| La force | Le radiateur bimétallique est capable de résister à une pression de 30 à 40 bars, ce qui élimine complètement la possibilité de destruction par coups de bélier. |
| La durabilité | Les fabricants de ces appareils de chauffage garantissent leur long travail. En moyenne, la durée de vie est fixée à 20 ans. |
Ainsi, dans les radiateurs bimétalliques, toutes les qualités positives des dispositifs en aluminium sont préservées.
Ils possèdent:
- émission de chaleur élevée;
- aspect attrayant;
- bonne compacité.
Compte tenu de leurs caractéristiques de conception, il est possible d’affirmer avec certitude qu’ils deviendront un choix idéal lorsqu’ils installeront eux-mêmes un système de chauffage dans des appartements urbains.
Transfert de chaleur et méthode de connexion
Le nombre correct de sections de radiateur pour une pièce donnée ne représente que la moitié du travail. Le reste consiste à trouver le meilleur moyen de connecter l’appareil de chauffage afin qu’il puisse pleinement démontrer ses qualités. Il est donc nécessaire de choisir parmi ces options:

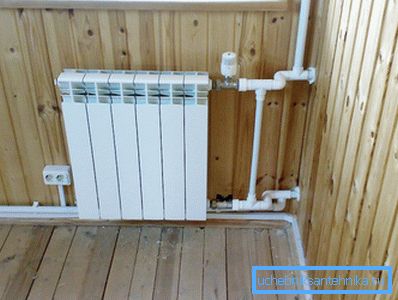

| Direct unilatéral | La meilleure façon de connecter non seulement le radiateur bimétallique, mais tout autre. Cet indicateur de transfert de chaleur, vous pouvez voir dans le passeport de l'appareil. Dans ce cas, le liquide de refroidissement pénètre dans le radiateur par le haut, traverse complètement toutes ses sections et sort du même côté du même côté. |

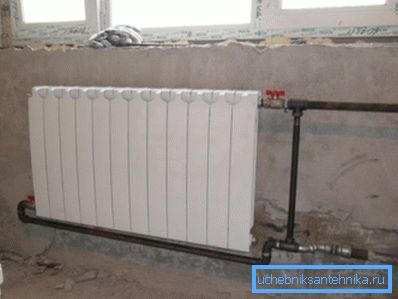

| Diagonale | Une bonne option et entièrement justifiée uniquement pour les batteries avec un grand nombre de sections, à savoir - > 12 pièces L'eau chauffée pénètre dans l'appareil par un côté supérieur, traverse les canaux et sort par la sortie inférieure du radiateur de l'autre côté. Dans ce cas, vous serez en mesure de minimiser les pertes de chaleur possibles et d’obtenir le résultat souhaité. |
| En bas | Il est utilisé lorsque la canalisation du système de chauffage est cachée dans le sol. Les instructions de connexion sont les suivantes: l’entrée s'effectue d’un côté dans l’ouverture inférieure de l’appareil, la sortie provient de l’ouverture inférieure de l’autre côté. L'expérience montre que dans ce cas, vous devrez ajouter une section, car la perte de chaleur sera de l'ordre de 10%. |
| Tube simple | Cette connexion est une connexion en série de radiateurs. Dans le même temps, les pertes de chaleur peuvent atteindre 40%. Nous déconseillons donc de l'utiliser dans des systèmes de chauffage autonomes, sans quoi le prix de la chaleur serait trop élevé. |
On peut en conclure que:
- si vous souhaitez obtenir un transfert de chaleur maximal des appareils de chauffage avec un nombre standard de sections 7-10, il est nécessaire de se laisser guider par leur connexion directe à sens unique au chauffage central;
- dans le cas où la surface de la pièce est suffisamment grande et qu'il est nécessaire d'installer des radiateurs avec un nombre de sections supérieur à 12, la commutation diagonale de l'appareil dans un système à deux tubes conviendra (alimentation + retour).
Site d'installation correct
Une autre question importante que nous oublions souvent, considérant que ce n’est pas si important. La version classique est sous la fenêtre, mais pourquoi?
Ceci est dû à l'accès de l'air froid à la pièce:
- par la fenêtre, il entre beaucoup plus que par les murs extérieurs;
- il descend immédiatement et commence à grimper sur le sol, provoquant un malaise et un désir de s'élever plus haut.
Par conséquent, vous devez installer une barrière thermique qui permettra de diluer ou même d’annuler complètement le flux froid.
Astuce: utilisez un radiateur avec une largeur de 70 à 90% de l'ouverture de la fenêtre, puis l'air venant de la rue se réchauffera immédiatement.

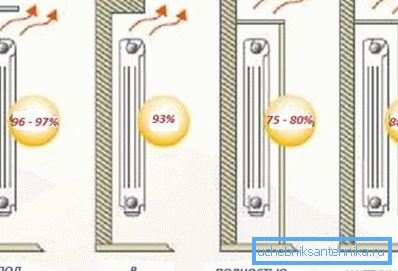

Certaines règles d'installation doivent également être suivies afin de créer une bonne convection et ainsi améliorer le transfert de chaleur:
- laissez un espace de 60 mm ou plus entre le radiateur et le sol;
- depuis le rebord de la fenêtre, la distance à la partie supérieure du radiateur devrait être presque identique - 50 à 60 mm ou plus;
- du mur doit reculer de 25 mm ou plus.
Nous recommandons également:
- dans la pièce d'angle avec un mur extérieur supplémentaire, installez un autre appareil sur le mur froid afin de réduire les pertes de chaleur. Sa tâche principale sera de compenser la puissance, peu importe la hauteur de l’installation, de prendre pour modèle le niveau des batteries installées sous les ouvertures des fenêtres;
- Avant d'installer les radiateurs, calculez le nombre de sections de manière à ce que le dégagement de chaleur soit suffisant, en tenant compte des pertes à travers les murs et les fenêtres.
Astuce: pour augmenter le transfert de chaleur, installez un écran en tôle blindé derrière l'appareil, avec le côté métallique à l'intérieur de la pièce.
Conclusion
La dissipation thermique normale des appareils de chauffage permet non seulement d’obtenir la chaleur nécessaire dans la pièce, mais même de réellement économiser. Les radiateurs bimétalliques sont des instruments puissants capables de chauffer rapidement et efficacement des locaux résidentiels et commerciaux lorsqu'ils sont correctement connectés et installés. La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
