Dissipation thermique des radiateurs: calcul approximatif et

La tâche de tout radiateur est de chauffer efficacement la pièce. Par conséquent, l’un des paramètres les plus importants de ces dispositifs est le transfert de chaleur, qui détermine dans quelle mesure le radiateur s’acquitte de cette tâche. Nous examinerons ci-dessous les facteurs qui influencent ce paramètre, le transfert de chaleur de différents types de radiateurs et la manière de le calculer.

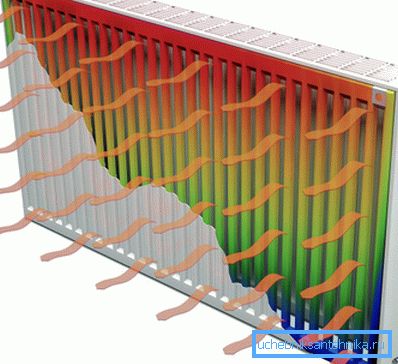

Modèle de transfert de chaleur direct

Quel est le transfert de chaleur

Ainsi, le transfert de chaleur est appelé un indicateur indiquant la quantité de chaleur que l'appareil transmet sur une certaine période de temps. Souvent, ce paramètre est également appelé puissance thermique, puissance du radiateur ou flux de chaleur. Il est mesuré en watts, en abrégé - watts.

Cependant, dans certaines sources, ce paramètre est mesuré en calories par heure - 1 W correspond à 859,8 cal / h. Cependant, une telle mesure est rare.

Il convient de noter que le transfert de chaleur de la batterie s’effectue selon trois processus:

  • Échange de chaleur;
  • Convection;
  • Par rayonnement.

Chaque batterie transporte de la chaleur de trois manières différentes, mais les différents appareils de chauffage ont un rapport différent. En fait, les radiateurs sont appelés uniquement les appareils dans lesquels au moins 25% de la chaleur est transmise par rayonnement direct. Cependant, ce terme a reçu une signification plus large, de sorte qu'il est également utilisé pour les appareils de convection.

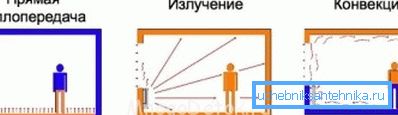

Schéma des options de transfert de chaleur

Calcul du transfert de chaleur

Lors du montage d'un système de chauffage de vos propres mains, le calcul de la puissance requise des appareils mérite une attention particulière. Le choix et leur quantité en dépendent. D'une part, chaque propriétaire essaie d'économiser de l'argent. Il n'est donc pas logique d'acheter des piles supplémentaires, mais d'un autre côté, si elles ne suffisent pas, vous ne pourrez pas maintenir une température confortable dans votre maison.

Il existe deux méthodes pour calculer la chaleur dégagée par un radiateur nécessaire pour chauffer une pièce:

  • Calcul approximatif basé sur le fait qu'un kilowatt de puissance est requis pour 10 mètres carrés d'une pièce dotée d'une fenêtre et d'un mur extérieur. Si la pièce a deux murs extérieurs, il lui faut 1,3 kW pour le chauffer.
  • Le calcul à l'aide de la formule est une méthode plus compliquée, mais permettant en même temps d'obtenir une valeur plus précise.

Vous trouverez ci-dessous un aperçu détaillé de chacune de ces méthodes.

Diagramme de la dépendance de la puissance de la batterie sur le nombre de sections et la température du liquide de refroidissement

Calcul approximatif

Pour calculer les radiateurs de transfert de chaleur nécessaires pour chauffer la pièce, vous devez connaître les paramètres suivants:

  • Type de batterie;
  • Sa taille;
  • Paramètres de la salle.

Vous trouverez ci-dessous un tableau des radiateurs de transfert de chaleur en différents matériaux:

Type L'efficacité d'une section à une température de 80 degrés
Fonte de fer 125-160 W
En aluminium 200 watts
Bimétallique 204 W

Faites attention! L'efficacité des radiateurs affecte la façon dont ils sont connectés. Le plus efficace est considéré comme une connexion à sens unique, dans laquelle le réfrigérant est alimenté par le haut et le retour s’écoulant par le bas. Pour les appareils comportant un grand nombre de sections, une connexion en diagonale est plus efficace.

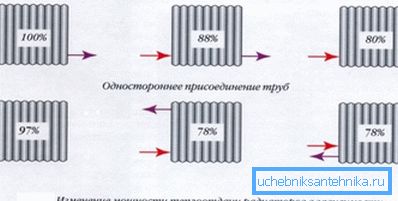

Diagramme de la dépendance de l'efficacité de la batterie sur la façon dont elles sont connectées

Par exemple, la pièce a une superficie de 18 mètres carrés et il est prévu d’y installer des batteries en fonte. La puissance calorifique du radiateur étant de 160 W par section, nous avons besoin de - (18: 150) x100 = 11,25 ~ 12 sections.

Faites attention! En vente, vous pouvez trouver des panneaux en acier massif. Pour calculer la puissance requise, vous avez besoin d'un tableau de transfert de chaleur à partir de radiateurs en acier, généralement fournis par leurs fabricants.

Calcul par la formule

Pour obtenir la valeur souhaitée, vous devez utiliser la formule suivante - P = Sxhx41, où:

  • P est la valeur souhaitée.
  • h - Hauteur de la pièce.
  • S est sa superficie.
  • 41 - est un indicateur standard de la puissance minimale par mètre cube de volume.

La valeur obtenue doit être divisée par la puissance nominale de la section pour connaître le nombre requis.

Astuce! Si, à la suite des calculs, on obtient un nombre fractionnaire, il convient de l’arrondir vers le haut, car le manque de puissance aura une incidence beaucoup plus grande sur le confort de la pièce que son excès.

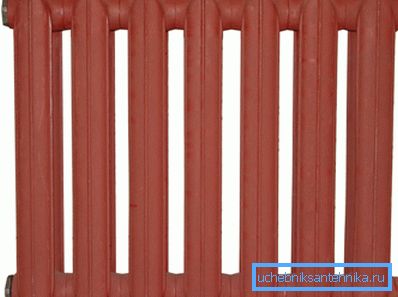

Batterie en fonte

Caractéristiques des appareils de différents types

Comme nous l'avons découvert, les caractéristiques de transfert de chaleur des radiateurs de chauffage dépendent en grande partie des matériaux qui les composent.

Ci-dessous, nous examinons de plus près les caractéristiques de transfert de chaleur de différents types de batteries:

  • Fonte de fer - diffère par l'efficacité la plus faible. De plus, ce paramètre dépend de l'espace interaxial. Cela est dû à sa grande course - de 120 à 160 watts. L'échange de chaleur est principalement dû au rayonnement direct et seulement 20% provient de la convection.

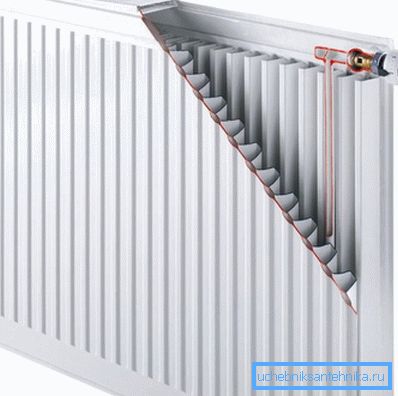

Dispositif de panneau en acier
  • Panneau - le transfert de chaleur des radiateurs en acier n’est pas beaucoup plus élevé que celui de la fonte; toutefois, pour améliorer le transfert de chaleur, la conception est constituée de plusieurs panneaux entre lesquels se trouvent les ailettes. Ainsi, la proportion de transfert de chaleur par convection augmente considérablement.
  • En aluminium - l'efficacité est nettement supérieure à celle des deux types d'appareils précédents; toutefois, la portée de ces batteries est limitée. Le fait est qu'ils ne sont pas conçus pour la haute pression, qui est disponible dans les systèmes centralisés, et sont également conçus pour fonctionner exclusivement sur un liquide de refroidissement purifié.

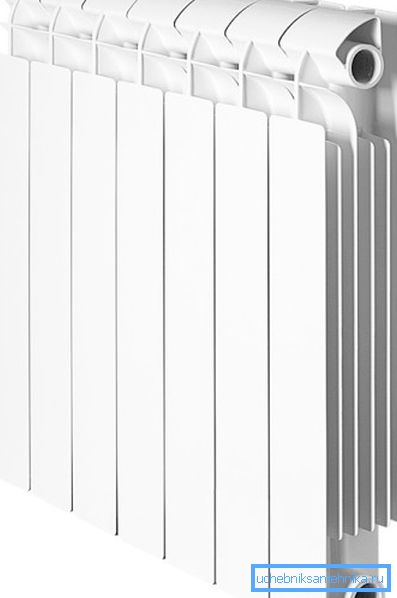

Sur la photo - appareil bimétallique
  • Bimétallique - en termes d'efficacité, ils dépassent même légèrement les appareils en aluminium et sont en même temps plus durables, ce qui permet leur utilisation dans des systèmes centralisés. Bien sûr, le prix de ces appareils est le plus élevé, mais en raison de la puissance élevée, il est possible d'installer des radiateurs avec moins de sections que d'économiser un peu.

Faites attention! Pour que le radiateur fonctionne à pleine puissance, il doit être correctement installé - sans basculement et à une certaine distance du mur, comme requis par les instructions. L'utilisation de Penofol réfléchissant fixé au mur contribuera également à accroître l'efficacité.

Ici, peut-être, sont tous les points les plus importants que vous devez savoir sur le flux de chaleur des radiateurs afin de calculer correctement le système de chauffage et de ne pas se tromper avec leur choix.

Conclusion

La puissance thermique des radiateurs est l’une de leurs caractéristiques les plus importantes. Par conséquent, le calcul du système de chauffage d'un logement est effectué sur cette base, sans laquelle il est impossible d'assurer un chauffage confortable en hiver.

Vous pouvez lire plus d'informations utiles sur le sujet abordé à partir de la vidéo de cet article.
