Dissipation thermique des radiateurs en aluminium: calcul

Lors du remplacement d'éléments du système de chauffage, ainsi que lors de l'installation de nouvelles communications, il convient de choisir une option spécifique et d'effectuer un travail de conception compétent, de sorte que la température ambiante soit maintenue à une température agréable quelles que soient les conditions météorologiques extérieures.

Dans cet article, nous allons examiner l'une des options les plus efficaces aujourd'hui: les radiateurs en aluminium, qui présentent de nombreux avantages et sont très efficaces.

Sur la photo: l'aluminium est idéal pour la fabrication de radiateurs et permet de créer différents modèles

Principaux avantages et inconvénients des produits en aluminium

Tout d’abord, vous devez considérer les principales caractéristiques du type de structure à l’étude afin de vous convaincre de sa fiabilité et de son efficacité. Les principaux avantages peuvent être considérés comme les facteurs suivants:

Haute puissance La chaleur dégagée par une partie du radiateur en aluminium est bien supérieure à celle de la fonte ou de l’acier car la puissance des produits en aluminium (c’est-à-dire leur capacité à transférer une certaine quantité de chaleur par unité de temps) est très élevée.
Grands éléments de surface Plus la surface de la structure de transmission de chaleur est grande, plus elle fonctionne efficacement et plus efficacement l’énergie est consommée. Chaque année, les fabricants développent de nouvelles conceptions de plus en plus efficaces, ce qui permet d’accroître encore l’efficacité.
Large gamme de tailles Vous serez en mesure de choisir la solution optimale pour presque toutes les pièces: une grande variété d'options est disponible, chacune ayant ses propres caractéristiques.
Faible inertie thermique Grâce à cette caractéristique, les radiateurs commencent à transférer la chaleur dans la pièce très rapidement, ce qui réduit les coûts énergétiques, car il n'est pas nécessaire de chauffer le métal pendant longtemps pour atteindre ses performances normales.
Aspect attrayant Les radiateurs modernes en aluminium sont non seulement très efficaces, mais également esthétiques, vous pouvez choisir la meilleure solution pour n'importe quel intérieur.
Installation facile S'il existe un minimum d'outils, vous pouvez installer les radiateurs de vos propres mains, les instructions pour effectuer le travail ne diffèrent pas des autres options et le faible poids simplifie simplement l'installation.

Faites attention! Un autre avantage non négligeable peut être considéré comme le fait que les éléments sont vendus sous une forme complètement finie et n’ont pas besoin d’être peints. Le revêtement est généralement très durable et maintient sa fiabilité et son intégrité pendant des décennies.

Les produits fabriqués par les fabricants italiens sont particulièrement attrayants.

Vue d'ensemble de certaines options de calcul

Il existe de nombreuses manières de faire fonctionner les calculs. Nous étudierons celles qui peuvent être réalisées sans programmes d’éducation spéciale et de calcul professionnel.

L'option la plus simple

Cette solution vous conviendra, si vous avez un plan d'étage, les travaux sont assez simples:

  • Selon les dessins, déterminez la superficie de chacun des locaux et marquez-les dans une liste.
  • Ensuite, vous devez diviser les nombres par un facteur de 1,8. Le résultat sera le nombre requis de sections. Bien sûr, cette option est loin d'être idéale et son exactitude ne diffère pas, mais des données indicatives peuvent être calculées.

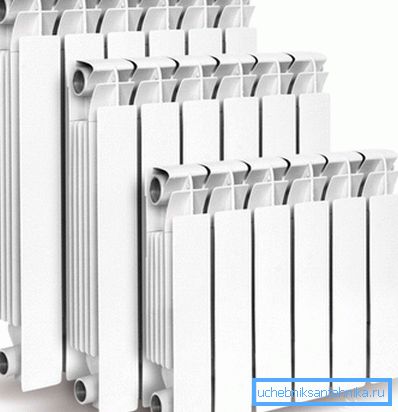

Cette méthode n'est pas très bonne pour les radiateurs en aluminium, car leurs performances diffèrent en fonction de la taille.

Par zone

L'option la plus simple et répandue, qui peut dire ce qui suit:

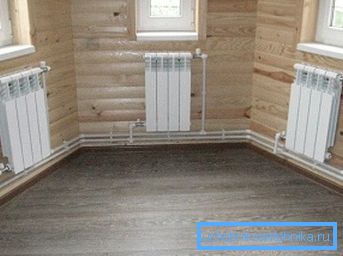

Plus la pièce est grande, plus il faut de radiateur pour le chauffer.
  • La méthode ne convient que pour les pièces de hauteur standard, qui peut varier de 240 à 280 cm. Pour les pièces plus hautes, vous devez choisir une autre version des calculs, car ce système ne fournira pas de données précises.
  • Tout d'abord, il est nécessaire de mesurer la largeur et la longueur de la pièce, après quoi il ne sera pas difficile de calculer sa surface.
  • Selon les normes de construction, un watt de mètres carrés doit correspondre à 100 watts de la puissance de l'élément chauffant, c'est-à-dire pour chauffer 10 mètres2 1 kW d'énergie thermique est nécessaire.
La puissance calorifique de la section de radiateur en aluminium peut varier en fonction de la taille et de la configuration. Ce tableau simplifie le calcul.

Par volume

Cette méthode permet des calculs plus précis, sa mise en œuvre n’est également pas très difficile:

  • Outre des paramètres tels que la longueur et la largeur, vous aurez besoin d'une autre valeur: la hauteur, vous devez multiplier les trois nombres et vous recevrez le volume de la pièce en mètres cubes.
  • Selon les normes de SNiP pour un mètre cube d'air dans la pièce devrait être 0, 41 watts d'énergie thermique. Autrement dit, vous devez multiplier le volume par 0,41 - le résultat sera un reflet plus précis du besoin réel de chauffage de la pièce.
  • Cette option convient aux locaux dont la configuration est correcte. S'il existe des projections et des niches, leur volume doit être calculé séparément et ajouté au volume de la zone principale.

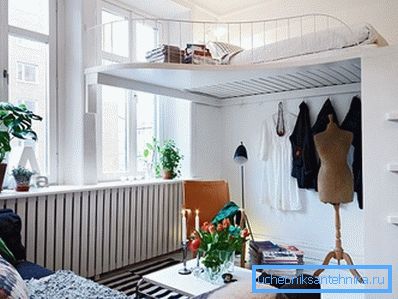

Les hauts plafonds non seulement ajoutent de l'espace, mais augmentent également considérablement le nombre de sections nécessaires dans le radiateur

Utilisation de tables

Chaque fabricant dispose d’une table de transfert de chaleur à partir de radiateurs en aluminium pour le chauffage, qui permet de déterminer facilement la puissance d’un modèle donné. Et dans les normes de SNiP, il existe des tableaux spéciaux permettant de calculer le nombre d'éléments en fonction de leur puissance. C'est un moyen très pratique d'effectuer un travail qui vous permet d'obtenir des résultats assez précis et corrects.

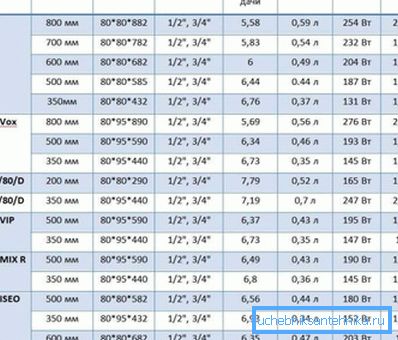

La table de transfert de chaleur des radiateurs en aluminium montre leurs caractéristiques à une certaine température du liquide de refroidissement; si les valeurs sont inférieures, les valeurs baissent

Il est particulièrement pratique d’utiliser des informations prêtes à l’emploi dans les pièces à hauts plafonds, car le nombre de pertes thermiques augmente sensiblement. Le tableau ci-dessous indique combien de sections d’une puissance donnée seront nécessaires pour une certaine hauteur des plafonds de la pièce.

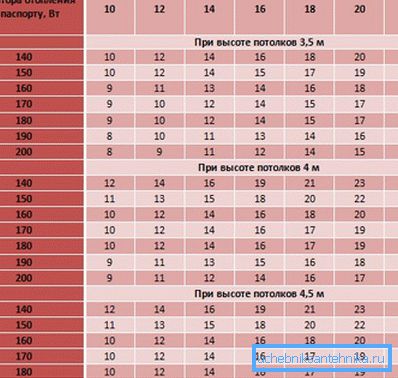

Ce tableau est établi conformément aux exigences du SNiP et facilitera le calcul des pièces hautes.

Facteurs supplémentaires à prendre en compte

Les résultats ne prennent pas en compte toutes les fonctionnalités de la salle.

Par conséquent, les facteurs de correction doivent être utilisés, voici les plus importants et les plus significatifs:

  • Lors de l'utilisation de fenêtres en PVC, il n'est pas nécessaire d'augmenter le résultat., de plus, il peut être réduit de 10%.
  • Si les murs sont isolés qualitativement, vous n'avez pas besoin de modifier le résultat., mais si cela ne se fait pas très bien, l'amendement peut aller de 10 à 40%.
  • Chaque ouverture de fenêtre nécessite l’ajout de 5% à la puissance requise du système de chauffage..
  • Si la pièce a deux murs extérieurs, son chauffage consomme beaucoup plus d'énergie thermique., par conséquent, un facteur de 1,3 doit être utilisé.
  • L'emplacement du radiateur est d'une importance primordiale., Comme son transfert de chaleur en dépend, le diagramme ci-dessous montre clairement comment l'efficacité du chauffage varie en fonction de l'option d'installation.
Ce diagramme vous indiquera comment modifier les résultats en fonction de l’emplacement des radiateurs.

Astuce! Nous vous recommandons de ne pas économiser sur la résistance aux intempéries et l'installation de blocs de fenêtre et de porte de haute qualité, cela réduira considérablement les pertes de chaleur.

N'oubliez pas que les radiateurs de haute qualité valent toujours beaucoup, le prix d'un bon produit en aluminium est assez élevé.

Conclusion

L'utilisation d'éléments en aluminium réduit le nombre de sections dans la pièce, car leur transfert de chaleur est beaucoup plus élevé que celui de la fonte et de l'acier. La vidéo de cet article présente certaines caractéristiques importantes de la question à l’étude et vous aidera à comprendre le sujet de manière plus approfondie.
