Distributeur de distribution se chauffant

Un système de chauffage domestique efficace est un facteur très important pour le confort de la maison. Le chauffage uniforme de tous les appareils de chauffage signifie son bon fonctionnement. Mais il arrive parfois que le liquide de refroidissement ne soit pas suffisant pour tous les points d'analyse. Cela se produit pour plusieurs raisons, par exemple, en raison du non-respect des diamètres de tuyau lors de l'installation du système ou d'un schéma d'installation de chauffage incorrect. Cela se passe ainsi: la température est suffisante, il y a de l'eau dans le système et il n'y a pas assez de chaleur, car toutes les batteries n'ont tout simplement pas la distribution d'eau correcte. Cela signifie que la règle de base pour le choix du diamètre des tuyaux a été violée: la somme des diamètres de tous les circuits de chauffage doit être égale ou légèrement supérieure au diamètre du tuyau de sortie de la chaudière. Dans ce cas, soit en utilisant les soupapes sur les batteries, vous devez ajuster le débit de liquide de refroidissement dans le système de chauffage, ou il devrait être refait. Une des solutions au problème consiste à fabriquer vous-même un collecteur de chauffage.

Principe de fonctionnement

Principe de fonctionnement

Vous pouvez corriger les erreurs d'anciens installateurs de chauffage en appliquant l'un des schémas de connexion classiques. À ce jour, le système de distribution le plus efficace du liquide de refroidissement dans le système de chauffage est un collecteur de distribution.

À la base, il s’agit d’un réservoir dans lequel l’eau chauffée est fournie par la chaudière pour le chauffage. De là à travers des tuyaux de plus petit diamètre, il coule jusqu'au point d'analyse (radiateurs de chauffage, planchers chauffants, chaudière à chauffage indirect). Après avoir dégagé de la chaleur, l'eau est renvoyée par les mêmes tuyaux, mais déjà à une autre capacité (réception), puis le flux général retourne dans la chaudière. Le cycle est terminé.

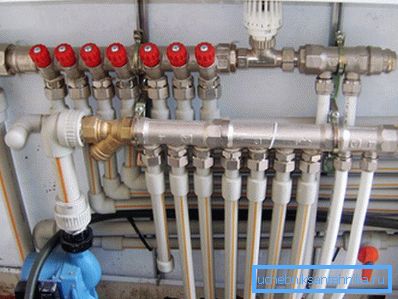

Comment modifier le système de chauffage

Comment modifier le système de chauffage

Ayant des compétences dans la manipulation des outils, des machines à souder (si le soudage est nécessaire) et des connaissances en plomberie, il est assez simple de fabriquer un collecteur de distribution pour le chauffage. Vous devez d’abord décider du nombre de circuits de chauffage. Ce sont des branches séparées qui chauffent des pièces spécifiques (une ou plusieurs).

Si vous installez un capteur dans le chauffage individuel de plusieurs maisons, il est préférable de créer votre propre peigne (distributeur) à chaque étage. Dans ce cas, vous ne pouvez pas vous passer de la chaufferie dans laquelle sera placé le collecteur principal.

Si la maison n'a qu'un seul étage, il est conseillé de créer un nœud de distribution, qui sera situé à côté de la chaudière. Pour tout placer dans une pièce séparée ou le combiner avec une cuisine, par exemple, cette décision est prise en fonction de la disposition et de la taille de la maison, du modèle de la chaudière et du type de combustible sur lequel elle fonctionne.

Dans le cas de l'installation d'un collecteur de distribution de chauffage directement à côté de la chaudière, celui-ci est constitué de tuyaux métalliques de section transversale circulaire ou rectangulaire. Mais avant de commencer le travail, vous devez déterminer le nombre de points d'analyse du liquide de refroidissement. Le choix du diamètre des tuyaux à poser en dépend. Après cela, pour plus de clarté, vous devez dessiner un dessin. Il affiche toutes les dimensions et paramètres nécessaires:

  • Les diamètres des tuyaux d’écoulement et de retour, des dérivations vers les circuits de chauffage, des filets.
  • Distances entre les branches donneuse et receveuse.
  • Les distances entre la conduite principale et la conduite de retour.
  • Direction robinets. Ils peuvent être dirigés dans des directions opposées ou vers le haut. Si les taps d'alimentation et de retour sont dirigés dans une direction, ils sont placés dans un motif en damier.

Une fois que tous les préparatifs nécessaires ont été faits, vous pouvez continuer à travailler.

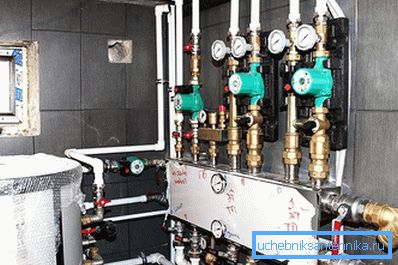

Chaufferie

Chaufferie

Le collecteur de la chaufferie est constitué de deux matrices: alimentation et retour. Bien sûr, pour une grande maison, en raison du volume impressionnant de caloporteur et de la longueur considérable du système de chauffage, des tuyaux d’un diamètre d’au moins 100 mm sont utilisés pour la fabrication du collecteur de distribution.

Le collecteur d'alimentation est monté avec des vannes et des pompes de circulation, et le retour - uniquement avec des vannes d'arrêt.

Même dans les manomètres, les thermomètres et le groupe de sécurité montés dans le collecteur de distribution. Un tel "remplissage" permet, sans éteindre tout le chauffage de la maison, de résoudre les problèmes d'une branche séparée.

Lors de l'installation, il y a la séquence de travaux suivante:

  • Conformément au dessin acheté tuyaux (dans notre cas, en métal). Si nécessaire, ils sont nettoyés de la rouille.
  • Selon le schéma d'assemblage, les tuyaux sont soudés par soudage électrique ou au gaz.
  • Toutes les soudures sont nettoyées et la conception est tachée.
  • Le collecteur est raccordé au système de chauffage et mis sous pression - recherchez les fuites éventuelles. Pour ce faire, remplissez-le d'eau et laissez-le sous pression pendant un certain temps.

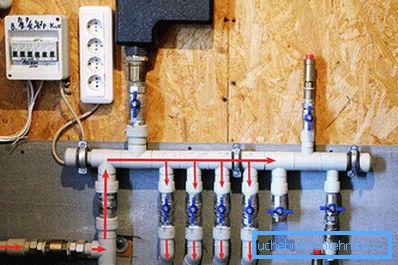

Collecteur local

Collecteur local

L'installation d'un tel noeud dans son principe ne diffère pas de l'assemblage d'un distributeur dans une chaufferie. L'exception est le matériau du tuyau. Étant donné qu’il s’agit d’un nœud redondant, éloigné du dispositif de chauffage et que l’effet de la température sur celui-ci est beaucoup plus faible, il est alors possible d’utiliser des tubes en PP composite ou en métal-plastique. Mais la soudure étant plus fiable qu'une connexion à collet, les tuyaux en polypropylène sont préférables.

La différence suivante entre le peigne local de la chaufferie est que, comme la longueur des tuyaux est petite, l’eau n’a pas le temps de donner toute la température et redevient suffisamment chaude, et l’eau du retour dans la chaudière est presque froide.

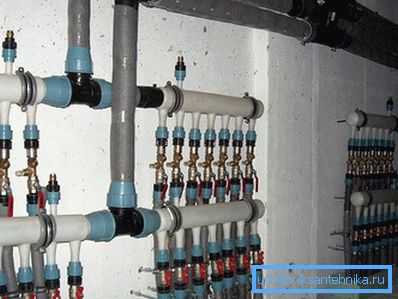

Rentable ou non

Rentable ou non

Quelle est la rentabilité d'installer le collecteur de distribution de chauffage vous-même, jugez par vous-même. Tout d’abord, vous ne dépensez que du matériel. Deuxièmement, il est totalement compatible avec les paramètres techniques de votre système de chauffage, tandis que le collecteur de stockage devra encore être refait. Et c'est aussi un coût. Troisièmement, le collecteur lui-même aidera à récupérer rapidement le coût de son installation. En quoi? Dans un système de chauffage à deux tuyaux conventionnel, le liquide de refroidissement passe le long du contour en dégageant de la chaleur, par exemple 20 m, et le circuit collecteur est deux fois moins long que passe à un seul point d’analyse, de sorte que l’eau dans la conduite de retour est plus chaude et que moins de carburant est nécessaire pour le chauffage. Et étant donné que le carburant est très, très cher, il se paiera en une saison. Si vous avez des questions, écrivez des commentaires sur l'article. Le spécialiste travaillant sur le site vous fournira des informations supplémentaires.

Vidéo

Vous pouvez apprendre à créer une distribution avec la vidéo que nous vous proposons:

Schémas

Voici plusieurs modes de chauffage du collecteur:

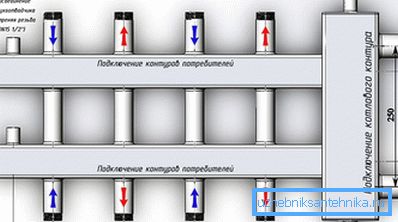

Circuit collecteur

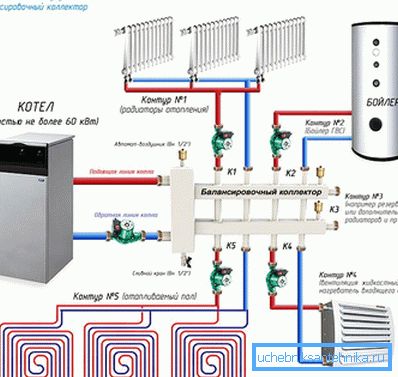

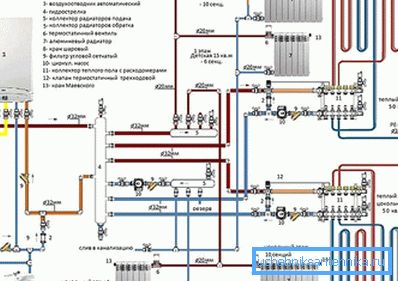

Système de chauffage Cottage

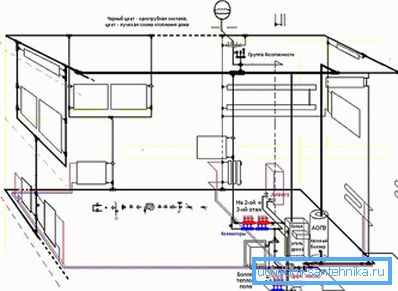

Distribution de chauffage à travers les collecteurs

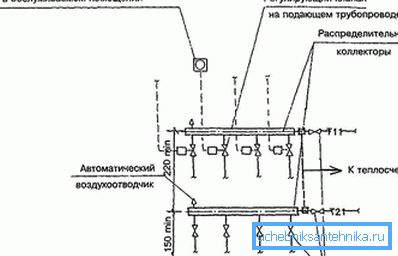

Circuit collecteur

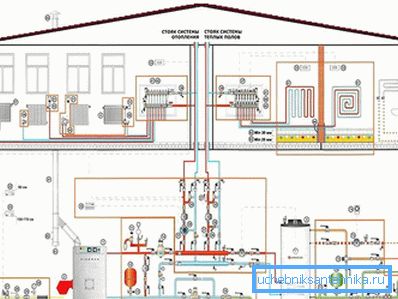

Maison avec chaudière individuelle

Chauffage collecteur
