Distribution de chauffage: comment tout fonctionne

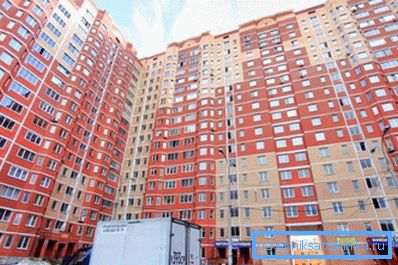

Quelle est la disposition des tuyaux de chauffage dans un immeuble? Quel est le câblage supérieur du chauffage et en quoi diffère-t-il du bas? Quelles sont les tailles de tuyaux utilisées? Qu'est-ce qu'un ascenseur? Essayons de répondre à ces questions.

Terminologie

Premièrement, pour éviter toute confusion, nous définissons les termes.

• Ascenseur ou noeud thermique - l'endroit où se concentre la gestion du système de chauffage et de l'alimentation en eau chaude de la maison ou de sa partie.

De plus: l'ascenseur amène la température et la pression du liquide de refroidissement à la performance optimale pour le système de chauffage. Ainsi, la différence entre les fils d'alimentation et de retour de la route atteint 4 kgf / cm2; dans le même temps, une baisse de 0,2 kgf / cm2 est suffisante pour la circulation de l'eau à travers les batteries.

• Ascenseur d'eau - l’élément principal de l’ascenseur, la chambre de mélange, dans lequel l’eau plus chaude de l’alimentation se mélange à l’eau de retour recyclée dans la circulation.
• Étouffement - tuyau reliant l'écoulement et le retour dans l'ascenseur. À travers elle, l'eau plus froide de la canalisation de retour entre dans un cycle de circulation répété.
• Mise en bouteille (lit de planche) est un tuyau horizontal qui alimente les colonnes montantes en liquide de refroidissement.
• Risers - sections verticales du système de chauffage alimentant directement les appareils de chauffage en eau.
• Doublures - tuyaux reliant la colonne montante à la batterie.

Alors, quels types de schémas de câblage pour les systèmes de chauffage peuvent être utilisés dans les immeubles d’appartements? Quels éléments incluent-ils?

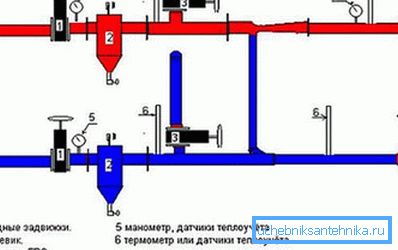

Ascenseur hub

Le nombre minimum de messieurs pour l'ascenseur le plus simple consiste en:

1. Paires de vannes d'entrée - sur le débit et le retour.
2. Sump sur le terrain et, rarement, sur la ligne de retour.
3. En fait, ascenseur avec starter et buse.
4. Vannes de la maison, couper le système de chauffage de la maison.
5. Paires de décharges, permettant de vider complètement le système.
6. Vannes de contrôle pour mesurer la pression et la température.

Peut éventuellement être présent:

1. Insérez de l'eau chaude (un ou deux pour chaque ligne). Dans le second cas, pour assurer une circulation constante dans le circuit d'eau chaude sanitaire, la bride entre les inserts de chaque conduite est complétée par une rondelle de retenue.

1. Tie-ins pour les consommateurs individuels (kiosques commerciaux, magasins, etc.). Ici, elle s’insère sur la bride devant les soupapes; la laveuse limite le débit d'eau dans un circuit séparé.

Mise en bouteille

Selon leur emplacement, il existe deux systèmes de distribution de chauffage.

En bas

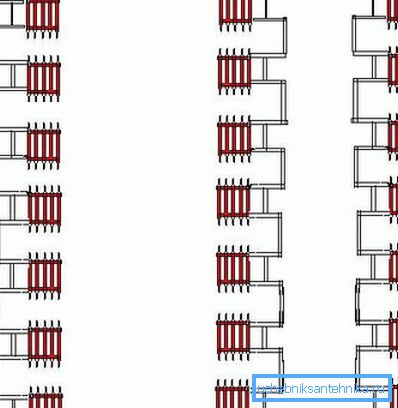

Un système de mise en bouteille ou de chauffage avec un câblage inférieur est utilisé dans la plupart des bâtiments modernes. L’alimentation et l’inversion en bouteille se font au sous-sol. Les colonnes montantes sont reliées par paires avec des cavaliers placés dans l'appartement du dernier étage ou dans le grenier; Au sommet de chaque sauteur se trouve un évent (la grue de Mayevsky).

Chaque colonne montante est un cavalier entre la mise en bouteille. Le déséquilibre inévitable entre le nœud le plus proche de l'élévateur et les élévateurs éloignés est compensé par la différence de taille et de perméabilité des tuyaux. Nous donnons les valeurs typiques de la télécommande pour le circuit de chauffage desservant l’entrée du bâtiment moderne de dix étages.

Quels sont les avantages du câblage inférieur des tuyaux de chauffage?

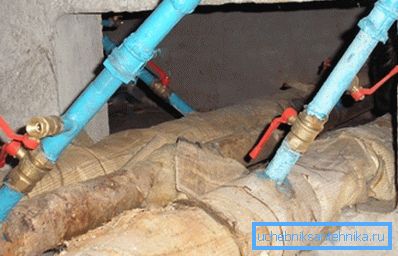

• Toutes les vannes des colonnes montantes de vapeur sont concentrées au même endroit. Pour déconnecter, il n'est pas nécessaire de monter dans le grenier.

• La réinitialisation du liquide de refroidissement au sous-sol technique pendant les réparations ne pose aucun problème.

À propos, les caves sont souvent utilisées comme entrepôts ou locaux de stockage. Dans ce cas, vous savez, vous n’avez pas à parler d’avantage: vous devrez faire passer les colonnes montantes par le tuyau dans le système d’égout.

Le principal inconvénient du câblage inférieur des systèmes de chauffage est la complexité de leur lancement après une réinitialisation. Pour commencer la circulation à travers toutes les colonnes montantes, vous devez purger l'air. Pendant ce temps, tous les résidents des appartements supérieurs ne peuvent pas le faire. Ne pas oublier les locaux vides.

Top

Le remplissage supérieur ou le chauffage avec la distribution supérieure d'alimentation est assez prévisible en ce que le fil d'alimentation est placé dans le grenier. Le tuyau de retour reste dans le sous-sol. Chaque colonne montante est un élément distinct, indépendant des autres colonnes montantes.

Dans le grenier, en plus du dépôt de la bouteille, dans ce cas sont:

1. Fermer les colonnes montantes de l'alimentation de la vanne.
2. Bouchons pour leur décharge (plus précisément, pour l'aspiration de l'air nécessaire pour sécher complètement le groupe d'appareils de chauffage).

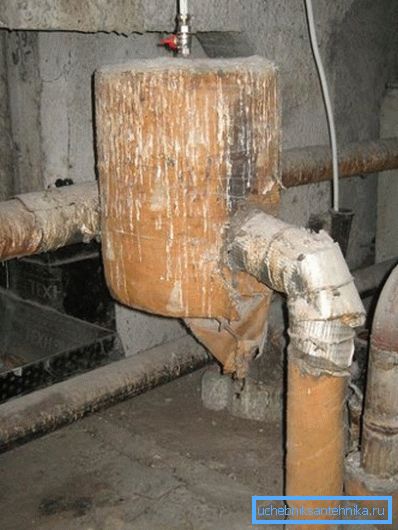

3. Vase d'expansion. Malgré son nom, il ne compense pas une augmentation du volume de liquide de refroidissement pendant le chauffage (le système n’est pas autonome, mais connecté à la conduite de chauffage). Le réservoir, situé au sommet du distributeur de distribution, posé avec une pente minimale, sert à collecter l’air qui en est extrait par une vanne de récupération.

Une telle configuration du système de chauffage a été appliquée massivement jusque vers les années 1980.

Comment se présente le fond de la mise en bouteille?

• Le problème principal ici est la complexité de la réinitialisation du lancement d’une colonne montante distincte. Pour le vider complètement, il vous faut:

• Fermez la valve dans le grenier.
• Fermer la soupape au sous-sol et dévisser le bouchon.
• Dévissez le bouchon dans le grenier.

C'est curieux: le système de chauffage de toute la maison avec le câblage d'alimentation supérieur est réinitialisé et démarre beaucoup plus facilement, surtout si le réarmement du vase d'expansion de chauffage est introduit dans l'ensemble de l'ascenseur. Hélas: la décharge d'une maison est associée à la perte d'une grande quantité de liquide de refroidissement, ce qui n'est pas souhaitable du point de vue de l'économie d'énergie thermique.

• Le principal avantage du remplissage supérieur est que le lancement est extrêmement simple et ne dépend pas des résidents de la maison. Il ne suffit que lentement (pour éviter les coups de bélier) d'ouvrir les vannes de la maison sur les lignes d'alimentation et de retour, après quoi il ne reste plus qu'à évacuer l'air du vase d'expansion.

Risers

La disposition du liquide de refroidissement dans les appareils de chauffage dans une maison privée peut être horizontale et verticale (debout). Dans les immeubles d'appartements situés à différents endroits, ces systèmes sont côte à côte: si la mise en bouteille est toujours un câblage horizontal, la colonne montante est un câblage vertical.

Que peut-on savoir sur les contremarches dans un immeuble?

• Aucun des étages, à l'exception de l'étage supérieur de la maison où la bouteille est la plus basse, ne doit fermer la paire d'entretoises entre les radiateurs. Si vous insérez le radiateur entre les colonnes montantes d’alimentation et de retour au cinquième étage d’un immeuble de dix étages, les résidents des étages supérieurs gèlent: la circulation au-dessus du raccordement s’arrêtera presque.
• Dans les maisons de nouveaux projets, l’une des colonnes montantes jumelées est souvent mise au repos (c’est-à-dire qu’elle ne se connecte pas aux batteries). La disposition du système de chauffage avec des colonnes montantes simples permet de dériver les colonnes montantes doubles du sous-sol, sans la participation des résidents. Il suffit d'installer un dumper sur un seul fil au lieu d'un talon et de le doubler pour le déchargement: le bloc d'air s'envolera complètement sur le bord de l'eau.

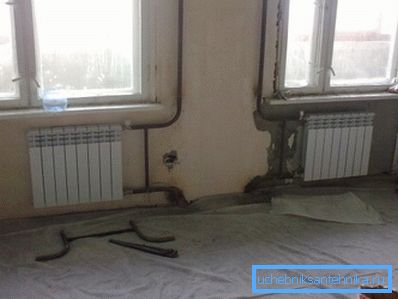

• Dans stalinka sur une colonne montante en parallèle, deux radiateurs sont souvent connectés sans changer le diamètre. Dans ce cas, la colonne montante sert elle-même de cavalier entre leurs doublures. Tel

Le câblage du système de chauffage est assez efficace, mais uniquement avec un diamètre important (DU25) des tuyaux d’alimentation.

Conséquence pratique: si vous souhaitez remplacer le câblage interne de vos propres mains, utilisez des tuyaux pour chauffer du même diamètre ou étouffez un cavalier. L’instruction est liée au fait qu’avec un diamètre de bande de 25 mm et des garnitures avec un passage conditionnel de 15 à 20, les batteries seront simplement froides.

Câblage interne horizontal

Dans de nombreux nouveaux bâtiments, on peut rencontrer un schéma relativement exotique: les prises des colonnes montantes entrent dans l’appartement, ce qui permet de diluer les éléments chauffants pour obtenir une disposition arbitraire. Le diamètre des colonnes montantes et des prises est choisi de manière à ce que le contour horizontal de votre appartement ne définisse pas les paramètres de chauffage dans les appartements situés au-dessus ou au-dessous.

En plus d'une configuration arbitraire, un circuit horizontal avec une entrée et une sortie vous permet d'ajuster la comptabilisation de l'énergie thermique. À mesure que le coût du chauffage par mètre carré augmente, l'installation de compteurs devient de plus en plus pertinente.

Comment faire la disposition du chauffage dans le contour horizontal d'un seul appartement?

À l'humble avis de l'auteur, il serait très raisonnable d'adapter le tracé de Léningrad, ou caserne, à cette situation.

• Le long du périmètre de l'appartement, une bague ininterrompue de la taille de DN25 est posée. Sous les portes, il est chauffé dans une chape ou posé sous un plancher plat.
• Les appareils de chauffage coupent parallèlement à l'anneau sans le casser. La taille des tuyaux - DNU20. Schéma de raccordement d'un radiateur séparé - inférieur ou diagonal.
• Chaque radiateur est équipé d'un évent dans l'un des bouchons supérieurs. En option, des papillons ou des têtes thermiques et des vannes d'arrêt sur les lignes d'alimentation peuvent être installés.

Conclusion

Nous espérons que nos recommandations seront utiles au lecteur. La vidéo ci-jointe offre des informations supplémentaires sur la mise en œuvre du câblage de chauffage dans l'appartement. Des succès!
