En bref sur les compteurs de chaleur: sites d’installation,

Le mode de fonctionnement d'un système de chauffage autonome est facile à configurer et tient compte du coût d'achat d'énergie. Mais la qualité du chauffage des logements urbains laisse beaucoup à désirer, et le paiement des services fournis est facturé intégralement et régulièrement. Par conséquent, un nombre croissant de personnes installent des compteurs de chauffage dans un appartement, ce qui permet une comptabilisation plus précise de l’énergie thermique reçue et de son coût.

Sites d'installation des appareils de mesure

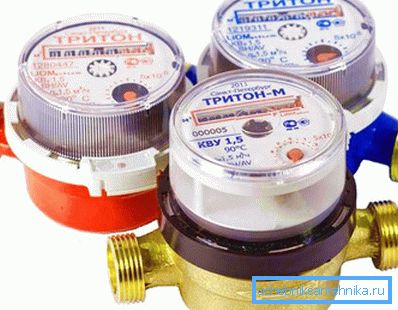

L'avantage économique que le compteur donne dans l'appartement est évident. En l'utilisant, vous ne paierez pas uniquement les services de chauffage, mais également la quantité d'énergie thermique entrant dans l'appartement. Après tout, ce n’est un secret pour personne si souvent les services publics ne respectent pas les normes et que la température dans les maisons tombe en dessous d’un niveau défini.

Astuce! L'effet sera encore plus important si le compteur de chauffage est installé après avoir utilisé vos propres mains ou avec l'aide d'une équipe de constructeurs engagés pour prendre des mesures afin de réduire les pertes de chaleur. Modifiez les blocs de fenêtre pour qu'ils soient hermétiques, isolez les murs, etc.

L'instruction régissant l'installation des appareils de mesure fournit deux endroits où ils peuvent être installés:

• sur le collecteur central de la maison - dans ce cas, les services rendus aux habitants de tous les appartements connectés à la colonne montante seront pris en compte;
• sur des entrées individuelles - le compteur de chauffage de l'appartement comptabilise ici vos dépenses de chauffage, qui doivent être payées.

Comptabilisation des dépenses générales de la maison

Le moyen le plus simple et le moins coûteux consiste à installer un dispositif de mesure dans le sous-sol, sur la colonne montante principale qui alimente les appartements en liquide de refroidissement. Dans ce cas, l’appareil, dont le prix est assez élevé, sera acheté en gros et ne causera pas de dommages irréparables au budget familial.

Avant de payer pour des services de chauffage, vous devez effectuer des lectures de l'appareil et les diviser en tous les locataires, en tenant compte de la superficie des appartements. Si les factures émises par l'exploitant ne correspondent pas aux données obtenues à la suite des calculs, il est possible de contraindre le fournisseur peu scrupuleux à restituer les fonds transférés précédemment.

Des compteurs communs pour le chauffage peuvent être installés avec l'accord de tous les résidents de la maison ou de l'entrée. La décision doit être sécurisée par protocole. Seulement de cette façon, ce sera légitime. Sur la base de ce document, vous devez contacter les autorités compétentes pour obtenir l'autorisation d'installer un compteur public.

Comptabilisation des coûts individuels

L'option ci-dessus présente plusieurs inconvénients.

En particulier, cet appareil comptera non seulement l'énergie thermique fournie à votre appartement, mais également la perte de chaleur qui se produit:

• dans des canalisations principales insuffisamment isolées traversant des sous-sols et des sols techniques;
• dans un escalier froid;
• dans des appartements de locataires peu scrupuleux qui ne prennent pas de mesures pour accroître l'efficacité énergétique des logements.

Compte tenu de ce qui précède, il est souhaitable de toujours placer le compteur sur le chauffage de l'appartement. Bien que vous deviez dépenser beaucoup plus d’argent pour cela, vous sentirez sans aucun doute un résultat économique lorsque les factures de chauffage diminueront.

Mais dans ce cas, vous devrez faire face à certaines difficultés:

1. Dans les immeubles d'habitation de l'ancien bâtiment, un schéma de câblage vertical des tuyaux de chauffage. Cela signifie qu'un tuyau séparé venant des voisins convient à chaque radiateur. Par conséquent, il est nécessaire et le même nombre d’appareils comptables, ce qui n’est absolument pas rentable. Pour résoudre le problème aidera les compteurs de chauffage dans l'appartement, qui sont installés directement sur les radiateurs. Mais l'installation de tels dispositifs doit être coordonnée avec le bureau d'exploitation, car leurs lectures ne peuvent pas être utilisées partout pour tenir compte de la chaleur reçue.

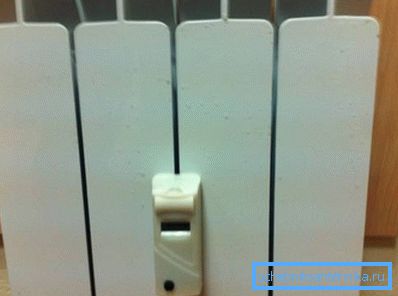

2. Vous pouvez également fixer la quantité d'énergie thermique reçue dans les appartements avec câblage vertical à l'aide des distributeurs. Ils calculent le volume et la qualité du liquide de refroidissement entrant en fonction de la différence de température entre la surface de la batterie et l'air ambiant.

1. L'option la plus simple consiste à installer un compteur général.. Cette option a été discutée en détail dans la section précédente.

Quant aux maisons plus modernes, le liquide de refroidissement y coule par un tuyau horizontal alimenté par une colonne montante verticale. Dans ce cas, vous pouvez facilement organiser le chauffage au mètre. Il suffit d'acheter le type de dispositif de mesure que vous aimez.

Variétés de compteurs de chaleur

Mécanique

Leur conception est la plus simple.

Il existe trois variétés principales:

• vis;
• turbine;
• avec roue.

Voyons comment fonctionne le compteur de chauffage: dans les appareils mécaniques, l’échelle de mesure est mise en mouvement par le courant de liquide de refroidissement. Le liquide qui passe tourne tel ou tel mécanisme.

Les appareils sont les plus accessibles, mais présentent certaines caractéristiques:

1. Ne peut pas être utilisé si de l'eau calcaire coule dans les tuyaux.
2. Très sensible à la pureté physique du liquide de refroidissement. Les particules de débris, l’échelle et l’échelle peuvent casser le mécanisme du compteur, ce qui est irréparable.
3. Le dispositif prend incorrectement en compte le débit si des fluctuations brusques de la pression du fluide se produisent dans le tuyau de circulation.

Astuce! Si vous décidez d'utiliser un compteur de chaleur mécanique, il est conseillé d'installer un filtre à l'entrée du système de chauffage (jusqu'au site d'installation de l'appareil) qui piège les particules solides dans le liquide de refroidissement.

Électromagnétique

Ces dispositifs utilisent le principe de l'induction électromagnétique - l'apparition de l'électricité lorsqu'un fluide passe dans un champ magnétique. Les compteurs ne sont pas en contact direct avec l’eau et permettent un dosage précis.

Mais il y a quelques défauts mineurs:

• Le compteur électromagnétique doit être correctement installé et connecté.
• Si le liquide de refroidissement contient une grande quantité d’impuretés, les lectures peuvent ne pas correspondre à la quantité d’énergie thermique fournie.

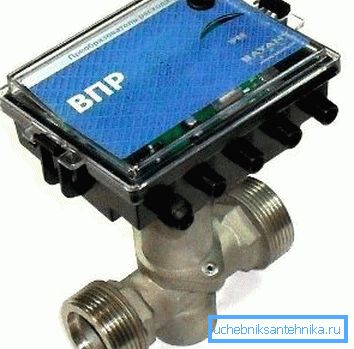

Tourbillonnant

Le dispositif prend en compte la quantité de liquide de refroidissement utilisée sur la base de tourbillons turbulents, qui se forment derrière un obstacle spécialement placé sur le trajet du fluide. Un tel dispositif peut être installé sur des conduites horizontales et verticales.

Les circonstances suivantes affectent l'exactitude de la comptabilité:

• qualité de l'eau qui coule;
• travaux de soudure effectués dans le réseau de chauffage;
• la présence d'air dans les canalisations.

Il convient également de noter que les impuretés minérales et les éléments chimiques dissous dans l'eau ne nuisent pas aux dispositifs. Et vous pouvez vous débarrasser d'autres problèmes à l'aide d'un filtre à mailles avec un aimant, monté sur le tuyau entrant.

Faites attention! Pour que le débitmètre fonctionne correctement, il est nécessaire de placer devant lui une section droite du pipeline. Cela dépend du modèle de compteur de chaleur et est répertorié dans la documentation fournie.

Échographie

Le doseur fonctionnant sur le principe des ultrasons est constitué d’une source et d’un récepteur de signaux. Il mesure le temps pendant lequel un fluide parcourt une distance précédemment connue et calcule son volume et son débit sur cette base.

Il existe les types suivants de ces périphériques:

• Doppler;
• temporaire;
• la fréquence;
• corrélation.

Malgré la plus grande fiabilité, précision et durabilité, le compteur à ultrasons est très sensible à la pureté du liquide de refroidissement. De plus, la présence ou l'absence d'air dans le fluide affecte l'exactitude du compte.

Exigences générales

Quel que soit le modèle de débitmètre, chaque appareil de mesure doit répondre aux exigences suivantes:

1. Avoir un certificat et un passeport, qui note des informations sur l'installation et la vérification périodique.

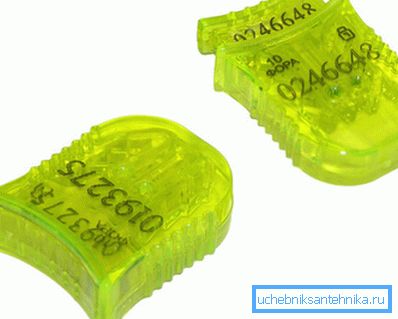

2. Avoir un tampon ou un sceau indiquant qu'aucune modification n'a été apportée à sa conception.

Installation de compteurs de chaleur

Étapes de travail

Il convient de noter que la principale difficulté que peut rencontrer une personne souhaitant installer un dispositif de mesure de la chaleur n’est pas l’achat et l’installation elle-même, mais les procédures liées à l’obtention des autorisations nécessaires.

Dans la plupart des cas, vous devrez suivre les étapes suivantes:

• appliquer et recevoir les documents qui sont à la base de l’installation d’un compteur de chauffage;
• développer un projet d'ingénierie dans lequel les sites d'installation, les noms des appareils, leur numéro et d'autres informations importantes sont indiqués;
• coordonner ce document avec les organismes de réglementation;
• installer l'appareil sur site (cela ne peut être fait que par une organisation spécialisée);
• enregistrez le périphérique installé, vérifiez-le, scellez-le et enregistrez-le auprès de l'organisme chargé de chauffer les immeubles d'habitation.

Le plus long dans le temps sera la première étape. Bien que, récemment, il soit devenu plus fidèle d'installer des compteurs d'acier individuels, il est parfois assez difficile d'obtenir une autorisation. En effet, dans ce cas, l’obligation de payer une perte de chaleur non productive ne vous incombe pas, mais bien au fournisseur, ce que, naturellement, le leadership de ce dernier n’aime pas.

Quoi qu’il en soit, pour obtenir la permission, les documents suivants doivent être préparés:

1. Déclaration de votre décision d'acheter et d'installer un compteur d'énergie thermique.
2. Documents confirmant la propriété du logement où l'installation sera réalisée.
3. Passeport technique pour un appartement avec des réseaux d'ingénierie marqués dedans.
4. Papiers confirmant le consentement des autres propriétaires de l'appartement pour l'installation d'un compteur d'énergie thermique.

Une fois que cela est fait, vous pouvez commencer à rédiger une documentation technique.

Préparation de projet d'ingénierie

Ce document est élaboré en tenant compte des données techniques fournies par l’organisation qui s’occupe du chauffage des immeubles d’appartements.

Ils peuvent également avoir des exigences individuelles, mais, selon le SNiP actuel, le projet doit contenir:

• calcul de la charge thermique des radiateurs installés;
• le volume de consommation prévu du liquide de refroidissement;
• paramètres de résistance hydraulique, qui fourniront le contre-courant installé du fluide fourni;
• schéma de connexion des équipements de comptabilité aux pipelines existants;
• calcul de la quantité de perte de chaleur que le compteur ne peut pas prendre en compte;
• méthode de calcul du paiement de l'énergie thermique consommée.

À la fin du document de conception doit être approuvé.

Installation d'équipement

Cette étape ne peut être lancée que lorsque la documentation du projet aura franchi toutes les étapes de la coordination.

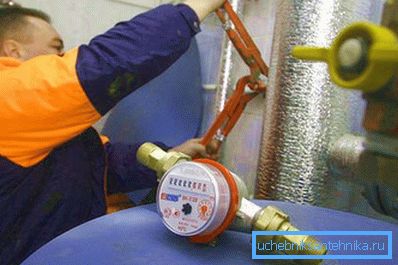

Faites attention! L'auto-insertion du compteur d'énergie thermique n'est pas autorisée. Pour effectuer le travail, vous devez faire appel à un spécialiste possédant les compétences appropriées, confirmées par des certificats ou des certificats.

Lors de l'installation, assurez-vous que les conditions suivantes sont remplies:

1. Installez le dispositif de mesure ne peut être que dans l'emplacement prévu par le projet. Si vous décidez d’apporter des modifications, celles-ci doivent être reconfirmées.
2. L'installation d'un compteur d'énergie thermique doit être effectuée à l'extérieur de l'appartement (dans un local technique ou un débarras) afin que les spécialistes de l'organisation des services puissent y accéder sans entrave. Dans certains cas, l'installation est autorisée dans le logement lui-même. Toutefois, dans ce cas, le problème est résolu individuellement.

1. Avant et après le comptoir, il est impératif de prévoir la présence de sections de conduite droites (les «sections de repos»). Ils éliminent le liquide de refroidissement turbulence.
2. Le capteur de température doit être inséré dans le tuyau de manière à ce que sa zone sensible se trouve exactement sur l’axe central du flux de liquide de refroidissement. Seulement dans ce cas, le témoignage sera vrai.
3. Il est important de concevoir l'installation de manière à ce que l'eau qui traverse cette section ne forme pas de bulles d'air qui nuisent au bon fonctionnement du compteur de chauffage.

Astuce! Il est également souhaitable de prévoir l'installation de vannes. Vous pouvez ainsi démonter le doseur sans vider le liquide de refroidissement.

Procédure d'inscription

À la fin de l'installation, il est nécessaire d'inviter un spécialiste de l'organisation en charge du chauffage, qui vérifiera l'installation, scellera l'appareil et préparera les documents autorisant son fonctionnement.

La commission d'acceptation devrait inclure:

• propriétaire
• représentant de la société exploitant l’immeuble (bureau d’habitation, OSBB);
• représentant de l'entreprise qui fournit des services de chauffage;
• spécialiste en installation d'équipements.

Une déclaration est établie sur la base des résultats. Elle sert de base au paiement des factures en fonction du relevé du compteur.

Conclusion

L'installation d'un compteur pour le chauffage est fastidieuse, coûteuse et prend du temps. Mais vous ne serez pas déçu de la décision prise lors du transfert d’argent pour le chauffage. Pour plus d'informations sur les moyens d'économiser sur les factures de services publics, consultez la vidéo ci-dessous.
