Essais sous pression du système de chauffage: but,

Le test de pression et le rinçage du système de chauffage constituent une procédure obligatoire avant la mise en service du chauffage. À la fin de la procédure, un formulaire de certificat de test est rempli. Il s'agit d'un document obligatoire indiquant la réussite de l'installation du réseau de chauffage.

Nous vous dirons ce qu'est le chauffage et comment le faire.

Essai hydraulique de pipeline

Définition et procédure

Le test de pression et le rinçage des systèmes de chauffage est une procédure nécessaire, qui consiste en un test hydraulique d'un objet pour détecter la présence de fuites et de connexions de mauvaise qualité. Le test consiste à remplir la canalisation avec de l’eau, à éliminer l’air à l’aide de soupapes de dégazage et à raccorder l’équipement de test de pression du système de chauffage (voir également l’article Meet - Systèmes de chauffage à air).

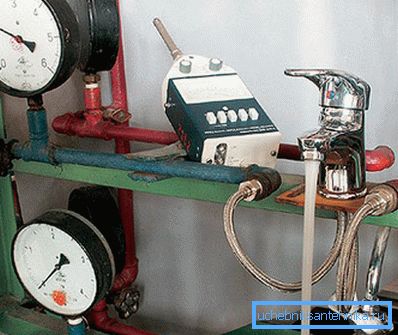

Le compresseur injecte une pression supérieure de 20 à 50% à la pression nominale de fonctionnement et laisse la canalisation dans cet état pendant 30 minutes. Pendant ce temps, la pression est contrôlée par un manomètre et si elle ne tombe pas, cela signifie que le réseau est étanche. Les nouveaux circuits de chauffage modernes sont testés avec un double excès de pression de travail.

Si, toutefois, une chute de pression est enregistrée dans les 30 minutes, la presse servant à pressuriser les systèmes de chauffage est désactivée, l'eau est évacuée et toutes les pièces du chauffage sont vérifiées. Lorsque la fuite est trouvée et corrigée, la procédure est répétée.

À la fin, sur la base des travaux effectués, une estimation du sertissage du système de chauffage est indiquée, laquelle indique le coût de chaque phase de travail et le coût de la mesure dans son ensemble (selon OKDP - «4530195 Test des conduites hydrauliques et pneumatiques»), ainsi qu'un test de pression.

Faites attention! Après un test réussi, l'inspecteur établit un acte de test de pression, qui est signé par le représentant de l'organisation de l'installation et par un représentant de la supervision technique. À la fin, l'objet est vidé et mis en service.

Equipement et personnel pour essais de pression

Un exemple classique d'équipement pour effectuer des tests hydrauliques est une presse chauffante. Ce dispositif est connecté au circuit pour une augmentation contrôlée de la pression dans les tuyaux.

La pompe pour tester la pression des systèmes de chauffage peut être manuelle ou électrique. Etant donné que la plupart des réseaux de chauffage locaux de résidences privées et de chalets à haute pression ne sont pas requis, le test de pression manuel est amplement suffisant.

Les pompes manuelles pour les essais de pression des systèmes de chauffage peuvent nécessiter un effort de 25 à 60 bars ou plus, ce qui suffit amplement à vérifier l'étanchéité, non seulement dans une maison de campagne, mais également dans un bâtiment de cinq étages en ville.

Les avantages d'utiliser des appareils de poche:

• La petite taille et le poids de l'appareil le rendent mobile, même dans un appartement de ville normal. La pompe manuelle conviendra aussi bien aux activités professionnelles qu’à des fins personnelles;
• Le prix relativement bas de l'équipement le rend abordable pour le grand public.. Contrairement aux équipements électriques spécialisés, les presses manuelles ont des étiquettes de prix assez abordables;
• La gamme de paramètres de fonctionnement répond parfaitement aux besoins des équipements de chauffage de petite et moyenne taille.. La pompe vous permet de doubler les performances de fonctionnement du réseau normal d'une maison privée.
• La conception simple se caractérise par une fiabilité élevée et un fonctionnement à long terme sans pannes ni pannes.. La pompe est très simple et il n’ya rien de spécial à casser.

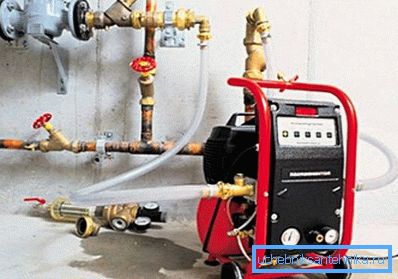

Pour tester des circuits de grande taille et étendus sur de grands sites, des bâtiments à plusieurs étages, des usines de fabrication, etc. utiliser des pompes électriques qui pompent de l'eau sous haute pression, inaccessible pour les mécanismes manuels. Ils sont équipés d'une pompe à amorçage automatique et sont capables de développer une force allant jusqu'à 500 kgf / cm2 (bar).

Les unités électriques peuvent être intégrées à la ligne ou connectées à n’importe quel trou. Le plus souvent, le tuyau est raccordé à un robinet de vidange ou à un robinet à travers lequel le tuyau est rempli d'eau. Aussi pratiqué la connexion au radiateur à travers le connecteur de la grue Mayevsky.

Les machines électriques sont généralement équipées d'une unité de contrôle avec protection automatique contre la surchauffe. Si la température du moteur dépasse la limite préréglée, la protection relâche la pression et permet à l'unité de se reposer.

Pour les petits réseaux, typiques des maisons de campagne et autres petits bâtiments, le niveau d’effort est moindre - jusqu’à 2 atm. Ces réseaux peuvent être contrôlés avec la pression d'eau habituelle. La canalisation de chauffage est connectée au réseau central d’alimentation en eau, une pression d’environ 2 kgf / cm2 y est générée, puis l’objet est inspecté pour détecter les fuites et autres défauts.

Faites attention! Si vous avez installé le chauffage dans le pays avec vos propres mains, vous pouvez faire face au test sans l'aide de spécialistes. Mais dans le cas de tours urbaines, l'instruction requiert la participation obligatoire des services publics qui effectuent la maintenance des installations.

Le représentant de la supervision technique ou le représentant du client des travaux accepte les travaux.

Dans quels cas faire des tests de pression

Il reste à savoir quand il est nécessaire de tester la résistance du tuyau.

Selon les dispositions du SNiP, la vérification est effectuée dans les cas suivants:

• Après avoir monté un nouvel objet. Pour mettre le chauffage en service, il est nécessairement testé à haute pression;
• Après avoir réparé toute partie du réseau ou tout appareil de chauffage, raccords, équipement. Toute dépressurisation nécessite de nouveaux tests;
• Après le remplacement de toute partie du pipeline, après l'élimination de toute violation de l'intégrité des canalisations ou des connexions de mauvaise qualité;
• Avant le début de la saison de chauffage.

Faites attention! Avant de mettre le système de chauffage sous pression, les personnes extérieures et les résidents doivent être évacués des lieux. Pour des raisons de sécurité, le travail est effectué sur un objet vide.

Conclusion

Nous avons examiné le test de pression de chauffage et expliqué ce qu’il en était. Si vous souhaitez obtenir des informations plus détaillées, regardez la vidéo et lisez d’autres documents sur notre site.
