Extension de conduit de radiateur: utilisation et production

Beaucoup connaissent probablement la situation dans laquelle seules les premières sections du radiateur chauffent, les autres restent froides, et vous êtes certain qu'il n'y a pas d'air dans l'appareil de chauffage et que le raccordement est établi conformément aux instructions - vous ne nuisez pas.

Dans la plupart des cas (99%), la plomberie vous offrira une reconnexion, c'est-à-dire le remplacement de l'ancienne connexion par une connexion en diagonale - ceci permet au liquide de refroidissement d'être réparti uniformément sur toute la surface de l'appareil de chauffage.

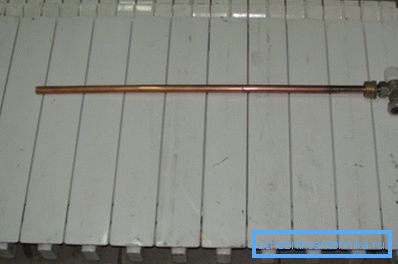

Guide de radiateur ou prolongateur de conduit

Par conséquent, vous pouvez utiliser une autre option, ce que nous souhaitons vous dire, et porter également à votre attention la vidéo présentée dans cet article.

Utilisation de la rallonge de conduit

C'est quoi

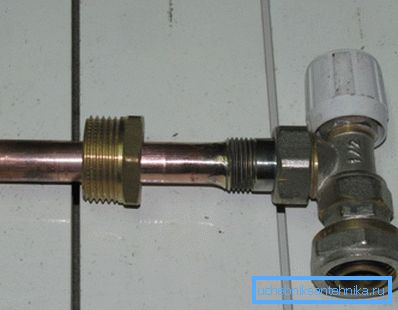

Extension de conduit avec tête thermique pour réglage
  • S'il y a plus de 10 sections dans le radiateur, il est possible qu'elles chauffent inégalement pendant la connexion latérale., c'est-à-dire que plus la section du tuyau d'alimentation est éloignée, plus le réfrigérant sera froid, car la circulation dans le réchauffeur aura lieu à des vitesses différentes. Par conséquent, afin de ne pas refaire la connexion latérale sur la diagonale après le montage de la batterie, ce qui peut poser certains problèmes d'organisation de l'intérieur de la pièce, vous pouvez installer l'extension de conduit pour radiateurs de votre propre main.
  • Après l'installation d'un tel dispositif, la circulation du liquide de refroidissement prend un caractère uniforme. - le mouvement diagonal interne de l'eau commence à se produire à la même vitesse et le problème d'un échauffement inégal de la batterie est ainsi résolu.

Mais il s'avère que tout n'est pas aussi simple qu'il devrait l'être - le fait est que l'achat d'un prolongateur de conduit dans un magasin vendant des produits sanitaires ou même de le commander sur Internet est un problème complexe dont la raison en est le plus banal - non, pas un prix élevé. et leur absence. Mais pour ceux qui souhaitent équiper leur vie, ce problème est résolu - le dispositif peut être fabriqué indépendamment.

Fais le toi même

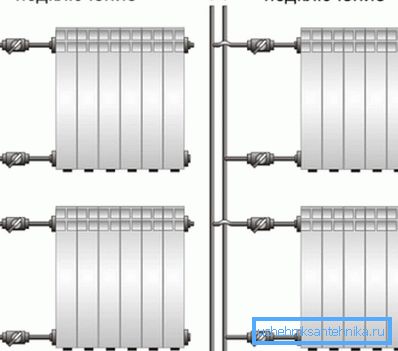

Pour tout type de connexion, des vannes d'arrêt doivent être insérées avant le radiateur

Pour effectuer une telle manipulation avec le radiateur, il existe une condition importante qui doit cependant être remplie dans de très nombreuses situations: la présence de vannes d'arrêt sur les tuyaux d'alimentation et de retour, qui comprendront des vannes à bille et "American".

Pour vous démonter, vous devez d’abord fermer les deux robinets et dévisser soigneusement le futorku supérieur gauche ou droit. Le joint en silicone risque d’être endommagé. Il est donc préférable de l’acheter en réserve. Bon, il a un prix de cent. Bien sûr, il est préférable de dégager complètement la batterie des tuyaux et de la retirer des supports. Au sol, il sera beaucoup plus pratique de poursuivre les travaux.

Et maintenant, essayons de savoir comment fabriquer une rallonge, mais d’abord, pour le projet, vous aurez besoin d’un morceau de tuyau de plomberie en cuivre - son diamètre extérieur doit être de 18 mm et l’épaisseur de la paroi d’au moins 1 mm. En plus du tuyau, vous aurez besoin du vingtième raccord de soudure - son diamètre extérieur n'est pas de 20 mais de 19,5 mm.

Outils de soudage de tuyaux en cuivre

Pour souder un manchon avec un tuyau, vous aurez besoin d'un ensemble d'outils spéciaux, tels que:

  • Coupe-tuyau, avec lequel vous pouvez couper le tuyau en cuivre sans déformation;
  • Un ciseau avec lequel vous pouvez chanfreiner et tailler les extrémités après la coupe;
  • Tuyau extender ou fusée éclairante;
  • Brosse en acier pour nettoyer la surface du cuivre avant le soudage;
  • Brosse pour nettoyer les surfaces traitées de la saleté qui gênerait la soudure;
  • Soudure;
  • Torche avec une buse à gaz, réglable.

Note À cette fin, vous pouvez également utiliser un brûleur à gaz compact à base de bouteilles pour plaques touristiques.

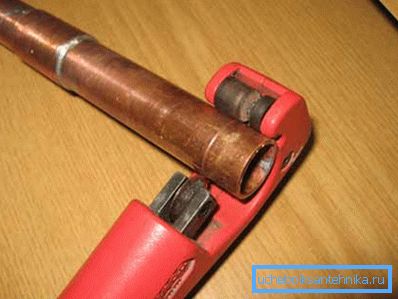

Coupe de tuyaux en cuivre

Tout d’abord, vous devez souder le manchon avec le tuyau, mais vous devez d’abord le couper droit - utilisez un coupe-tuyau, seul le tuyau lui-même doit être tenu parfaitement perpendiculaire à l’outil pour que le bord soit uniforme.

Ensuite, nous éliminons les bavures avec une brosse, qui sera dans tous les cas sur l'extrémité coupée, et nous utilisons une brosse pour nettoyer la surface de l'intérieur. Nous éliminons les bavures et la saleté, puis appliquons le flux sur la surface de plus petit diamètre, en le distribuant uniformément à la brosse.

Attention! Ne nettoyez pas les surfaces avec du papier émeri! Le cuivre étant un métal très mou, il restera des grains abrasifs, ce qui gênera une soudure de haute qualité. De plus, ne pas appliquer un excès de flux. Lorsqu'il est chauffé, il s'écoulera dans le tuyau et une goutte gelée s'y formera, ce qui provoquera des bruits parasites lorsque l'eau circule.

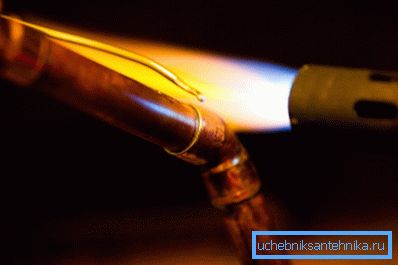

Sur la photo: processus de soudure

Nous plaçons les pièces les unes dans les autres, en les essuyant avec un chiffon, en extirpons le flux et en chauffant les extrémités de manière uniforme, en déterminant la disponibilité par la couleur du flux - avec un chauffage suffisant, il devient argent.

Nous appliquons de la soudure sur le joint - il fondra à partir de la température des tuyaux, sans s'échauffer de la température du cuivre et à s'étaler pour combler les vides - ceci est dû à l'effet capillaire.

Lorsque vous voyez que la soudure commence à s'accumuler en gouttes, arrêtez immédiatement le processus, mais continuez en même temps à maintenir les deux extrémités (sans souffler dessus) jusqu'à ce qu'elles durcissent complètement - cela prendra moins d'une minute.

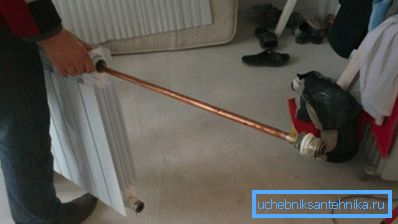

Installer une rallonge maison

Le long de la longueur, vous pouvez placer le tuyau au milieu de la dernière section lorsqu'il est dans un état tordu. Dans certains cas, la longueur est dirigée vers le milieu du radiateur, mais vous avez toujours le temps de réduire l'excédent. Insérez la rallonge dans le trou et tournez-la.

Conclusion

En conclusion, vous devez faire attention au fait que le radiateur doit être en bilame, car il est impossible d'installer une rallonge de débit pour un radiateur en cuivre à l'aluminium! Ces deux métaux non ferreux entrent dans une réaction chimique qui entraîne la formation d'oxydes et leur destruction.
