Fixation de radiateur - schémas et amarrage

En gros, attacher le radiateur connecte un nouveau joueur à la partie. Le radiateur s'adapte aux tuyaux, il est équipé de nouveaux bouchons et de grues de réglage - c'est tout, il est déjà dans le jeu.

Mais la simplicité exprimée ne fonctionnera que si tout est fait correctement, les liquides de refroidissement font passer le radiateur dans la bonne direction, les radiateurs eux-mêmes sont équipés de raccords avec une compréhension complète des problèmes de compatibilité, les connexions sont scellées avec connaissance.

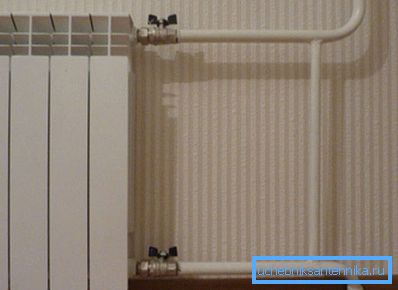

Conception d'entrée compétente.

Un processus simple, mais la connaissance est nécessaire

Pour comprendre la justesse du processus, nous le divisons en composants.

L'instruction entière est comme suit:

  • Les schémas disponibles pour connecter les radiateurs - nous choisissons;
  • Compatibilité de différents types de batteries et accessoires - vérifier;
  • Cerclage des radiateurs avec des tuyaux - Dock.

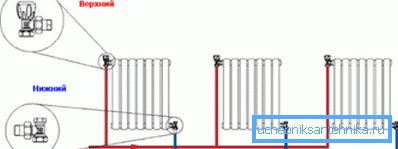

Connaissance du schéma - résolu le problème de sol!

Pour information! Séparément, les règles générales de placement spatial du radiateur seront prises en compte, car leur négligence peut réduire considérablement l'efficacité de la batterie.

Concepts généraux

Le non-respect des règles simples de placement des piles peut annuler toutes les étapes ultérieures du cerclage, réduisant l'efficacité d'un lien à 25%.

Donc:

  • La distance du rebord de la fenêtre ne devrait pas être inférieure à 10 cm;
  • La distance entre le sol et le bord inférieur du radiateur ne doit pas être inférieure à 12 cm;
  • Le radiateur n’est pas placé près du mur, l’écart minimum entre eux doit être de 20 mm;

Pour votre information! Le kit de montage avec fiches comprend des supports pour les batteries sectionnelles, et pour les panneaux, les fixations sont incluses avec le radiateur. Ils ont été conçus à l'origine pour la période requise.

Mais le désir de notre homme de faire des économies et de tout faire à sa manière le fait le faire. Une autre astuce qui vous rappellera la nécessité d’un espace: un appareil de chauffage avec un réflecteur en feuille est collé au mur situé sous la batterie. Un espace est nécessaire entre celui-ci et le radiateur.

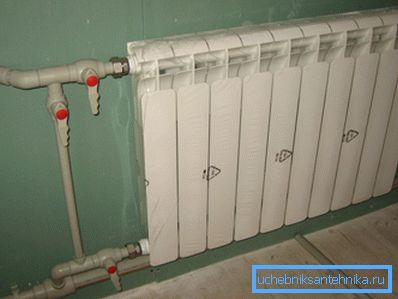

Pas loin, pas près, pas haut, pas bas.
  • Soyez prudent avec la niche sous la batterie. Le désir de cacher le chauffage peut entraîner une perte d'efficacité et un transfert de chaleur. Pour les amateurs d'esthétique, le prix d'une question peut être de 10% de perte de transfert de chaleur dans les niches semi-ouvertes et de 20% dans les niches fermées.

Nous comprendrons avec les schémas

Il est important d'entrer correctement le radiateur dans le schéma. Dans les chalets, dans les petits immeubles, il peut y avoir deux systèmes de chauffage. En règle générale, dans les immeubles à appartements, une option.

Les voici:

  1. Conception à tuyau unique;
  2. Schéma à deux tuyaux.

Avec un système à un tuyau, l'eau de la chaudière traverse tout le cycle de la chaudière, à travers les batteries, dans la chaudière à travers un tuyau.

Il est difficile de dire quelle est l’idée initiale des ingénieurs de développement de ce système, mais elle présente de nombreux inconvénients:

  • L'eau ou le caloporteur sous pression est acheminé vers le point supérieur et l'auto-drainage s'abaisse. La température de l'air dans les salles ou les étages supérieurs sera plus élevée que dans les chambres inférieures;
  • Pratiquement aucune régulation de processus. Avec un équipement simple, vous pouvez définir la valeur calculée pour le liquide de refroidissement, mais il n'y aura aucune raison pour les étages inférieurs;
  • Les travaux d’urgence effectués à la fois sur le local et sur le riser posent de nombreux problèmes. Il est nécessaire de déconnecter la colonne montante ou la maison.

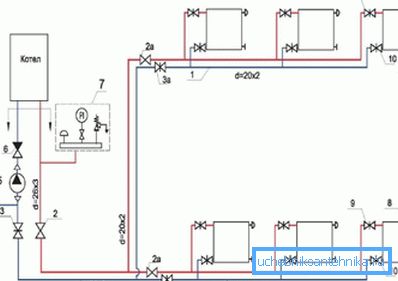

Photo disposition optimale du câblage.

Pour votre information! En disant qu'il n'y a pas de réglementation du processus, nous nous sommes un peu éloignés de la vérité: il existe maintenant des systèmes complexes permettant de réglementer ce processus. Mais ils sont très coûteux et ne sont conçus que pour les maisons avec chaudière indépendante.

La conception à deux tuyaux est à la fois plus simple et plus fiable. Le liquide de refroidissement est alimenté par un tuyau, l’eau refroidie passe par l’autre.

Il existe deux options de connexion:

  • Le premier - les tuyaux menant et enlevant, s’installent d’une part;
  • La deuxième conduite en amont va dans une direction et le refoulement va de l’autre côté. Ce système est applicable aux batteries longues et faibles, généralement du type sol, pour une distribution de chaleur de haute qualité.

Attention! Quel que soit le type de raccordement utilisé, un tuyau avec de l’eau chaude doit être placé sur le dessus et un tuyau avec de l’eau froide, également appelé «retour», doit se trouver au fond. Dans les sources, vous trouverez l’option d’apporter de l’eau chaude par le bas ou une alternative.

C'était acceptable il y a environ 40 ans, lorsque la tuyauterie des radiateurs de chauffage en polypropylène appartenait à la catégorie de la science-fiction et que les tuyaux n'étaient que du métal, mais ils sont également sortis de la situation. Nous parlons à la fois - l'eye-liner inférieur d'eau chaude va vous décevoir.

Les radiateurs sont prêts

Collection de radiateurs ne sera pas un problème, tout est fait à la main avec les normes:

  • Nous déterminerons le schéma de connexion (alimentation chaude par le haut, vous vous en souvenez), donnons la partie inférieure sous le flux de retour;
  • À l'entrée supérieure, à l'opposé de l'entrée du liquide de refroidissement, un bouchon est placé avec une valve de Mayevsky pour abaisser l'air;
  • À la sortie inférieure, en face de la sortie de retour, nous installons une prise de radiateur aveugle.

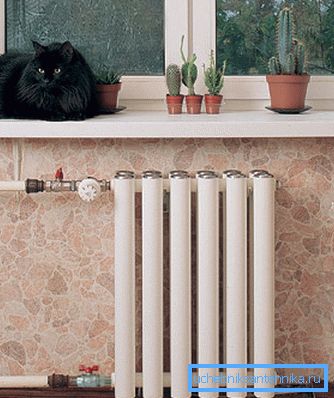

À l'entrée et à la sortie, installez des grues.

Astuce! Tous les raccords filetés pour lesquels les joints en caoutchouc ne sont pas fournis sont scellés avec une étoupe et une pâte spéciale, ou avec du ruban adhésif spécial FUM ressemblant à du ruban isolant.

Quelques mots sur la compatibilité

Matériel Propriétés
Fonte de fer Prend tout ce qui lui va sur le fil
Acier Se sent bien avec le laiton, l'acier inoxydable, le cuivre.
En aluminium Pauvre tolère le cuivre, le laiton. La galvanisation est perçue comme une nécessité

Amarrage - le processus final

Actuellement, trois types de tuyaux peuvent participer au processus de cerclage:

  • Reliure de radiateurs en fonte avec des tuyaux en métal. Pour être honnête, métal + fonte est une variation d'hier. Nous avons choisi les batteries en fonte pour leur fiabilité, leur rétention de température prolongée, veuillez les utiliser, mais les tuyaux peuvent être échangés contre du polypropylène;
  • Fixation des radiateurs de chauffage avec des tuyaux en métal-plastique. Assez fiable option. Il a une gaine en métal, vous permet de vous rendre dans des endroits difficiles à atteindre sans changer le schéma de connexion. Répète parfaitement toute courbure du mur.
  • Le schéma de tuyauterie des radiateurs de chauffage en polypropylène est le plus intéressant. Avec tous les avantages similaires aux tuyaux en métal-plastique, les composés de polypropylène sont beaucoup plus fiables. Ainsi, dans ce cas, la soudure est utilisée à l'aide de fers à souder spéciaux pour ce type de tuyaux.

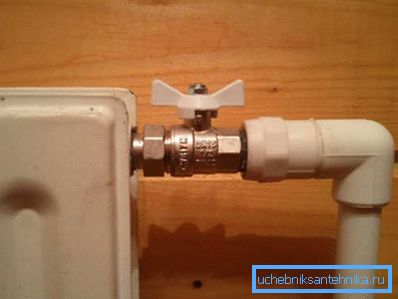

Polypropylène - tuyau et soudure - monolithe.

Astuce! Les constructions en polypropylène sont fixées plus lentement que le métal-plastique, mais vous avez une garantie sur le tuyau, les connexions, la soudure. Dans le cas du métal-plastique, les différences de température entraînent des extensions différentes du métal et du plastique, ce qui peut entraîner des fuites, et au plus inopportun.

En conclusion

Les règles de fixation du radiateur sont simples: l’essentiel est de savoir où se connecter et la vidéo de cet article vous indiquera quels raccords vous avez besoin et quelle clé.
