Four avec une chaudière de chauffage à eau -

À ce jour, il existe de nombreuses options pour le chauffage des maisons de campagne, notamment l'utilisation d'un poêle avec une chaudière est une option populaire. Cet appareil combine les avantages du chauffage de la chaudière et du poêle. Ci-dessous, nous examinons le dispositif du four avec la chaudière, ainsi que les schémas simples d'un tel chauffage, qui peuvent être mis en œuvre indépendamment.

Pourquoi utiliser un poêle avec une chaudière

Le chauffage au poêle est assez économique et très populaire dans les zones où il n’ya pas de gaz.

Cependant, il présente un inconvénient majeur: les pièces sont chauffées de manière inégale, ce qui entraîne les problèmes suivants:

• Les pièces éloignées peuvent rester froides si elles ne sont pas chauffées de manière supplémentaire par des radiateurs électriques, ce qui entraîne des coûts financiers supplémentaires..
• Comme il n'y a pas de rideau thermique créé par les radiateurs, les vitres s'embuent et même se couvrent de givre..

Pour résoudre ce problème, il n'est pas nécessaire d'acheter une chaudière de chauffage. Vous pouvez simplement équiper le four existant d'un échangeur de chaleur, à partir duquel vous pourrez effectuer l'aménagement des pièces. Tout cela peut être fait même de vos propres mains, sans l'aide de spécialistes.

Installation de chauffage

Installation d'échangeur de chaleur

Il est possible d'installer un échangeur de chaleur dans absolument n'importe quel four. Par exemple, il peut s'agir d'un système de chauffage - cuisson, d'un chauffage ou même d'une cheminée. L'essentiel est de fabriquer un échangeur de chaleur de taille appropriée, de sorte qu'il s'adapte dans le four ou se situe derrière le four, ce qui est préférable.

En outre, l'échangeur de chaleur doit répondre aux exigences suivantes:

• La différence de niveau maximum doit être comprise entre l'entrée et la sortie.
• La surface de la bobine doit être aussi grande que possible.
• La conception ne doit pas interférer avec le chargement de carburant ou empêcher la combustion.

Pour améliorer le bobinage en acier inoxydable résistant à la chaleur. Dans ce cas, la durée de vie du produit sera beaucoup plus longue. Le meilleur matériau à cette fin est un tuyau sans soudure à paroi épaisse.

Astuce! En tant qu’échangeur de chaleur, vous pouvez utiliser une batterie en fonte conventionnelle. La seule chose dont vous avez besoin pour pré-rincer et nettoyer.

L'échangeur de chaleur peut être fabriqué indépendamment, si vous avez de l'expérience avec la machine à souder ou si vous le commandez à la soudeuse. L'essentiel est de réaliser correctement le dessin, en indiquant toutes les tailles en millimètres.

Il convient de garder à l’esprit que la puissance de la chaudière dépendra de la taille de la bobine. De plus, il est nécessaire de prévoir une distance d'au moins 5 à 6 mm entre les parois du four et la bobine, conçue pour la dilatation thermique du dispositif.

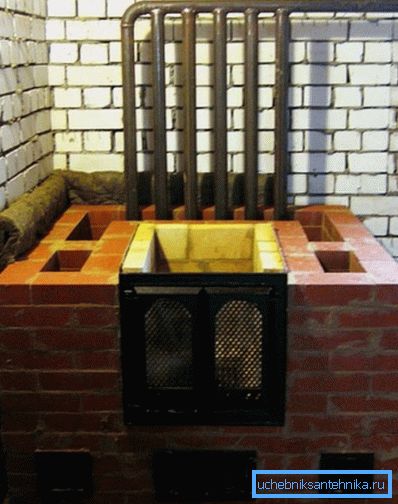

Astuce! Si un four à briques est construit à partir de zéro, il est alors souhaitable de lui donner une conception telle que les produits de combustion tombent dans la cheminée à la température la plus basse possible. Après tout, plus ils donnent de la chaleur à l'intérieur du four, plus son efficacité est grande. La rédaction d’un projet est préférable pour les professionnels expérimentés.

Lors de l’installation de la bobine dans le four fini, elle devra être partiellement démontée. Cela devrait être fait avec soin, afin que plus tard, il n'y ait pas de problèmes lors de l'assemblage.

Mise en page

Une fois le poêle à combustible solide équipé d’un serpentin, il deviendra une chaudière ordinaire. Par conséquent, toutes les actions ultérieures sur l'agencement du chauffage n'ont aucune caractéristique. Cela inclut l’acheminement des tuyaux le plus courant, qui, selon les caractéristiques de la pièce, peut être de deux types:

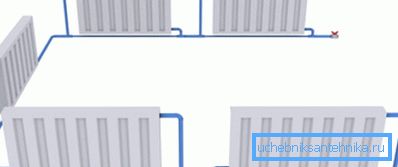

Le schéma monotube du système de chauffage est le suivant:

• Le circuit relié au poêle avec une chaudière à eau chaude monte verticalement. En même temps, un vase d'expansion est installé à son point le plus haut. De cette manière, le collecteur supérieur est formé. En cas de circulation forcée du liquide de refroidissement, le collecteur supérieur n'est pas installé.
• Du circuit de vase d'expansion descend et autour du périmètre autour de la pièce. En même temps, les radiateurs de chauffage sont toujours connectés. De plus, chaque radiateur doit avoir une dérivation, ce qui permettra de réguler le chauffage des batteries.

Faites attention! Pour assurer le mouvement naturel de l'eau, il est nécessaire de prévoir un biais constant dans le système.

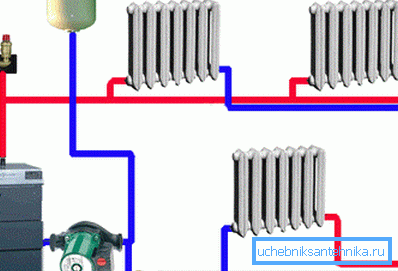

La disposition des tubes jumeaux est un peu plus compliquée.

En règle générale, le schéma est le suivant:

• Une pompe de circulation est connectée à la chaudière.
• Ensuite, le té est connecté à la pompe, avec laquelle le câblage vers le vase d'expansion et le reste du système est effectué.
• Le tuyau d'alimentation fait le tour de la maison et se termine au dernier radiateur. Dans ce cas, il ne connecte que les entrées de tous les radiateurs.
• Un tuyau de dérivation provient du premier dans le circuit de radiateur auquel les connexions de sortie de toutes les batteries sont connectées.
• Le point final du tuyau de refoulement est l'entrée de la bobine.

Dans un tel schéma, un collecteur peut être impliqué, ce qui permettra d'effectuer plusieurs câblages en parallèle, ce qui peut être nécessaire dans une grande maison. Il convient de garder à l’esprit que le prix d’un tel système est le plus élevé et qu’il n’a donc aucun sens de le monter pour de petites salles.

Ici, en fait, toutes les instructions d’installation pour le chauffage de l’eau en présence d’une fournaise classique à combustible solide dans la maison.

Conclusion

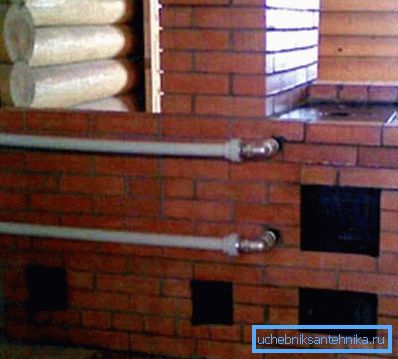

Un poêle avec une chaudière à eau peut considérablement économiser et simplifier la disposition du chauffage à eau chaude dans la maison. Le plus important est de fabriquer et d’installer une bobine dans le four. Comme déjà mentionné ci-dessus, le reste des travaux diffère peu de l'installation d'un système de chauffage avec une chaudière conventionnelle.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
