Graphique de température du système de chauffage:

Quelles lois sont soumises aux changements de température du liquide de refroidissement dans les systèmes de chauffage central? Quel est le programme de température du système de chauffage 95-70? Comment aligner les paramètres de chauffage sur l'horaire? Essayons de répondre à ces questions.

C'est quoi

Commençons par quelques thèses abstraites.

• Avec les conditions météorologiques changeantes, la perte de chaleur de tout bâtiment change par la suite.. En période de gel afin de maintenir une température constante dans l’appartement, il faut beaucoup plus d’énergie thermique que par temps chaud.

Précisez: le coût de la chaleur est déterminé non pas par la valeur absolue de la température de l'air dans la rue, mais par le delta entre la rue et l'intérieur. Ainsi, à +25 ° C dans l'appartement et -20% dans la cour, les coûts de chauffage seront exactement les mêmes qu'à +18 et -27, respectivement.

• Le flux de chaleur du réchauffeur à une température constante du liquide de refroidissement sera également constant. Une baisse de la température ambiante l'augmentera légèrement (encore une fois, en augmentant le delta entre le milieu chauffant et l'air de la pièce); Cependant, cette augmentation sera catégoriquement insuffisante pour compenser la perte de chaleur accrue à travers l'enveloppe du bâtiment. Tout simplement parce que le seuil inférieur de température dans l'appartement est limité par le SNIP actuel à 18-22 degrés.

La solution évidente au problème de l'augmentation des pertes consiste à augmenter la température du liquide de refroidissement.

Évidemment, sa croissance devrait être proportionnelle à la diminution de la température extérieure: plus il fait froid hors de la fenêtre, plus la perte de chaleur devra être compensée. Ce qui nous amène en fait à l’idée de créer un tableau spécifique pour faire correspondre les deux valeurs.

Ainsi, le graphique de la température du système de chauffage est une description de la dépendance de la température des canalisations d'alimentation et de retour en fonction des conditions météorologiques actuelles.

Comment les choses sont arrangées

Il existe deux types de graphiques:

1. Pour les réseaux de chaleur.
2. Pour le système de chauffage interne.

Pour clarifier la différence entre ces concepts, il convient probablement de commencer par un bref aperçu du fonctionnement du chauffage central.

PCCE - réseaux de chaleur

La fonction de ce faisceau est de chauffer le liquide de refroidissement et de le livrer à l'utilisateur final. La longueur des conduites de chauffage est généralement mesurée en kilomètres, la surface totale - en milliers et milliers de mètres carrés. Malgré les mesures d'isolation thermique des conduites, les pertes de chaleur sont inévitables: après le passage de la cogénération ou de la chaufferie à la frontière de la maison, l'eau de traitement aura le temps de se refroidir partiellement.

D'où la conclusion: pour que le produit parvienne au consommateur tout en maintenant une température acceptable, l'alimentation en chauffage à la sortie de la centrale de cogénération doit être aussi chaude que possible. Le facteur limitant est le point d'ébullition; cependant, à mesure que la pression augmente, il se déplace vers des températures plus élevées:

La pression typique dans le tuyau d'alimentation de la conduite de chauffage est de 7 à 8 atmosphères. Une telle valeur, même en tenant compte des pertes de charge lors du transport, permet de démarrer le système de chauffage dans des maisons jusqu’à 16 étages sans pompes supplémentaires. Cependant, il est sans danger pour les autoroutes, les colonnes montantes et les raccords, les mélangeurs de tuyaux et autres éléments des systèmes de chauffage et d'eau chaude.

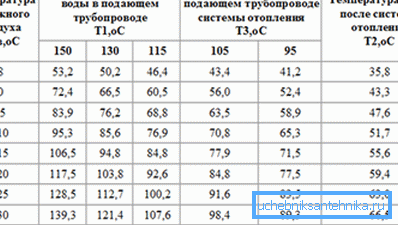

Avec une certaine marge, la limite supérieure de la température de départ est supposée être de 150 degrés. Les courbes de température les plus typiques du chauffage pour le réseau de chauffage se situent dans la plage 150/70 - 105/70 (températures de départ et de retour).

Maison

Il existe un certain nombre de facteurs limitants supplémentaires dans le système de chauffage domestique.

• La température maximale du caloporteur qu'il contient ne peut pas dépasser 95 ° C pour un système de chauffage à deux tubes et 105 ° C pour un système de chauffage à un tube du bâtiment.

Soit dit en passant, la restriction est beaucoup plus sévère dans les établissements d’enseignement préscolaire - 37 C. Le prix à payer pour réduire la température d’alimentation correspond à une augmentation du nombre de sections de radiateur: dans les régions du nord du pays, les locaux des groupes de jardins d’enfants sont littéralement encerclés.

• Les températures delta entre les conduites d'alimentation et de retour pour des raisons évidentes doivent être aussi faibles que possible. - sinon, la température des batteries dans le bâtiment variera considérablement. Cela implique une circulation rapide du liquide de refroidissement. Cependant, une circulation trop rapide dans le système de chauffage de la maison entraînera le retour excessif de l'eau de retour sur l'autoroute, ce qui est inacceptable en raison de nombreuses limitations techniques du fonctionnement de la cogénération.

Le problème est résolu en installant un ou plusieurs nœuds d'ascenseur dans chaque maison, dans lesquels une conduite de retour est mélangée au flux d'eau provenant du tuyau d'alimentation. Le mélange obtenu garantit en effet la circulation rapide d’un grand volume de liquide de refroidissement sans surchauffer le trajet de la canalisation de retour.

Pour les réseaux internes, un programme de température séparé est défini en fonction du schéma de fonctionnement de l'ascenseur. Pour les circuits à deux tuyaux, un programme de température typique pour le chauffage est de 95-70, pour un tuyau (ce qui est rare dans les immeubles d’appartements): 105-70.

Zones climatiques

Le facteur principal qui détermine l'algorithme de planification est la température hivernale estimée. Le tableau de température du liquide de refroidissement doit être établi de manière à ce que les valeurs maximales (95/70 et 105/70) au sommet du givre fournissent la température SNiP correspondante dans les locaux d'habitation.

Donnons un exemple de calendrier intra-maison pour les conditions suivantes:

• Appareils de chauffage - radiateurs avec flux de liquide de refroidissement de bas en haut.

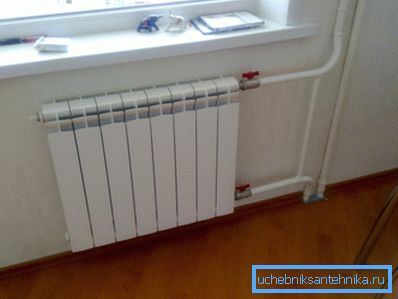

• Chauffage - à deux tuyaux, avec tuyauterie verticale.

• La température de conception de l'air extérieur est de -15 ° C.

Nuance: lors de la détermination des paramètres de l'itinéraire et du système de chauffage interne, la température quotidienne moyenne est prise en compte. Si la nuit il fait -15, et -5 le jour, -10 ° C apparaît comme la température extérieure.

Et voici quelques valeurs des températures hivernales estimées pour les villes russes.

Ajustement

Si la gestion des paramètres de l’itinéraire dépend de la gestion des réseaux de cogénération et de chaleur, la responsabilité des paramètres du réseau de la maison est alors attribuée aux résidents. Une situation très typique est celle où, lorsque les résidents se plaignent du froid dans les appartements, les mesures montrent des écarts par rapport au calendrier prévu à la baisse. Un peu moins souvent, il arrive que les mesures dans les puits des moteurs thermiques montrent une température de retour élevée de la maison.

Comment amener les paramètres de chauffage en accord avec le programme de vos propres mains?

Forage à la buse

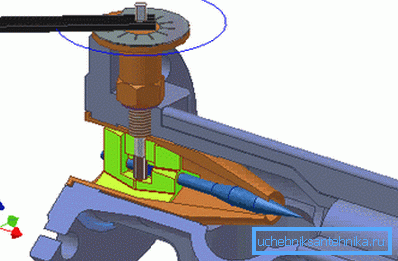

Lorsque la température du mélange et la température de retour sont trop basses, la solution évidente consiste à augmenter le diamètre de la buse d'élévateur. Comment est-ce fait?

Instructions - au service du lecteur.

1. Faites chevaucher toutes les vannes ou les vannes de l'ensemble élévateur (entrée, maison et eau chaude sanitaire).
2. L'ascenseur est en train d'être démantelé.
3. La buse est retirée et alésée de 0,5 à 1 mm.
4. L'ascenseur est assemblé et démarré avec une purge d'air dans l'ordre inverse.

Astuce: au lieu de joints paronitovye sur les brides peuvent être mis en caoutchouc, couper à la taille de la bride de la chambre de la voiture.

Étouffement

Dans une situation critique (appartements très froids et gelés), la buse peut être complètement retirée. Pour que l’aspirateur ne devienne pas un pont, il est recouvert d’une galette en tôle d’acier d’au moins un millimètre.

Avertissement: il s'agit d'une mesure d'urgence utilisée dans les cas extrêmes, car dans ce cas, la température des radiateurs dans la maison peut atteindre 120 à 130 degrés.

Réglage différentiel

A des températures élevées, en tant que mesure temporaire jusqu'à la fin de la saison de chauffage, il est pratique de régler le différentiel sur l'élévateur à l'aide d'une vanne.

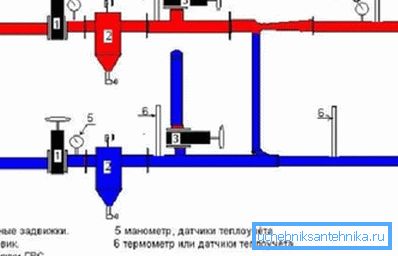

1. L'eau chaude commute sur la ligne d'alimentation.
2. Un manomètre est installé sur le tuyau de retour.
3. La soupape d'admission de la conduite de retour se ferme complètement, puis s'ouvre progressivement avec le contrôle de pression sur le manomètre. Si vous ne couvrez que la valve, le rabattement des joues de la tige peut s’arrêter et dégeler le contour. La chute est réduite en augmentant la pression au retour de 0,2 atmosphère par jour avec contrôle de la température quotidienne.

Conclusion

Nous rappelons encore une fois: les deux dernières recommandations ne peuvent être appliquées que dans des situations critiques à titre de mesures temporaires. Comme toujours, la vidéo jointe à l'article fournira au lecteur des informations supplémentaires sur le sujet. Des succès!
