Groupe de sécurité chauffage: étudier la composition du

Quels éléments, en plus de la chaudière, des tuyaux et des appareils de chauffage, devraient être équipés d’un système de chauffage fermé à circulation forcée? Quelles sont les fonctions du groupe de sécurité dans le système de chauffage? Nous devons nous familiariser avec la liste des périphériques, l'algorithme de leur choix et l'ordre d'installation.

La composition

Nous avons donc acheté une chaudière à combustible solide comprenant une chambre de combustion, un échangeur de chaleur et un système d’automatisation simple, qui permet de réduire la puissance thermique en cas de surchauffe. Nous aurons évidemment besoin de radiateurs et de tuyaux pour distribuer l’eau chauffée par la chaudière.

Quoi d’autre est nécessaire pour le fonctionnement normal du circuit?

1. Vase d'expansion. Il compense une augmentation du volume de liquide de refroidissement pendant le chauffage. L'eau est presque incompressible. Le réservoir est tout simplement un ballon en caoutchouc dans un boîtier en métal. Avec l'augmentation de la pression dans le système de chauffage, cette boule diminue en volume, permettant ainsi au réservoir de contenir l'excès de liquide de refroidissement.
2. Soupape de sécurité. Il fait tomber l'excès de liquide de refroidissement si la capacité du vase d'expansion est insuffisante.

A propos, l'activation de la vanne indique soit l'ébullition du liquide de refroidissement, ce qui est inacceptable, soit un volume insuffisant du vase d'expansion. Au lieu de remplacer par un appareil plus grand, un réservoir supplémentaire peut être installé dans le circuit; les volumes de plusieurs conteneurs sont résumés.

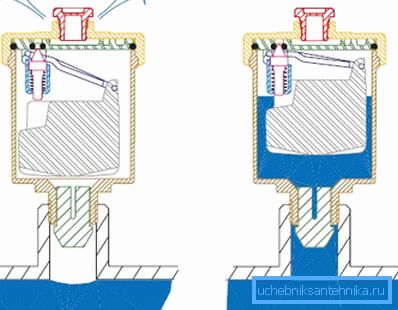

1. Évent automatique. Il supprime les bouchons d’air du système qui peuvent entraver la circulation du liquide de refroidissement.

1. Manomètre (en option - thermomanomètre). L'appareil sert à surveiller visuellement les paramètres du système.

Les trois derniers périphériques sont souvent vendus en tant qu'ensemble dans un boîtier standard et sont appelés un groupe de sécurité. Avec le vase d'expansion, ils sont conçus pour empêcher la destruction de la chaudière et du circuit de chauffage lors de fluctuations de pression dans celle-ci.

En plus de ce qui précède, pour le fonctionnement normal d'un système fermé, les éléments suivants sont nécessaires:

• Vozdushniki (éléments spécialisés des vannes, appelés grues de Mayevsky ou robinets ordinaires). Ils sont montés dans l'un des bouchons supérieurs de chaque appareil de chauffage situé au-dessus du remplissage.
• Pompe de circulation qui assure le mouvement du liquide de refroidissement dans le circuit.
• Un filtre grossier qui empêche les dommages à la pompe de circulation, à la balance, au sable ou à d’autres corps étrangers, pour une raison quelconque, est entré dans le circuit.
• En option - vannes, papillons et têtes thermiques, permettant de contrôler le fonctionnement des appareils de chauffage et, si nécessaire, de les fermer complètement, un par un.

Emplacement

À quel point du contour convient-il de placer chacun des éléments énumérés lors du montage soi-même?

Quelle est la raison de telles instructions d'installation pour chaque élément?

Groupe de sécurité

La pression dans le circuit atteint ses valeurs maximales juste à la sortie de la chaudière: lorsqu'il est chauffé, le liquide de refroidissement se détend. Les pertes hydrauliques et une diminution progressive de la température du liquide de refroidissement réduisent quelque peu la pression lorsque l’échangeur de chaleur est éloigné.

Dispositifs qui enregistrent la surpression et la vapeur générée lors d’une surchauffe, il est logique de placer le plus près possible du point de pression maximale et de possibilité de vaporisation.

Pompe

Il est généralement placé à un point avec une température minimale. Le chauffage à long terme ne profite pas à la mécanique de la pompe de circulation pour le chauffage. Comme vous pouvez le deviner, la température minimale du liquide de refroidissement sera après le passage de tous les appareils de chauffage, devant la chaudière.

Filtrer

Sa fonction principale est de protéger la pompe, ce qui en fait ne laisse aucun choix particulier. Le filtre est installé de manière à attraper tous les débris immédiatement avant le passage de la roue.

Utile: la pompe et le filtre sont généralement équipés de vannes d'arrêt. Cela vous permet de nettoyer le puisard et de retirer la pompe pour réparation ou entretien avec une perte minimale de liquide de refroidissement.

Vase d'expansion

Le réservoir est placé à un endroit où l'écoulement du liquide de refroidissement est aussi proche que possible de la couche laminaire. Plus la turbulence est faible, plus les fluctuations de pression dans le circuit sont faibles, moins il y a de risque de déclenchement d'une fausse vanne et de perte de liquide de refroidissement.

Les tourbillons sont créés sur tous les cintrages, transitions de diamètre, éléments de vannes d’arrêt et, tout d’abord, sur la roue de la pompe.

Personnalisation

Pour les deux éléments du cerclage de la chaudière - la soupape de sécurité et le vase d'expansion - vous devez sélectionner la pression et la pression de charge, respectivement.

Quels nombres devraient être orientés?

• La soupape de sécurité est généralement réglée à 2,5 - 3 kgf / cm2.

• La pression de charge du réservoir doit correspondre à la pression hydrostatique dans un circuit complètement rempli.

Astuce: une surpression de 1 kgf / cm2 peut soulever une colonne d'eau de 10 mètres. En conséquence, avec une hauteur maximale du circuit fermé au-dessus du vase d'expansion de 5 mètres, la pression de charge sera de 0,5 kgf / cm2, 7 mètres - 0,7 kgf / cm2, etc.

Aide dans le choix

Vase d'expansion

Lors de l'achat d'un vase d'expansion, il est recommandé d'effectuer un calcul précis en tenant compte du coefficient de dilatation du liquide de refroidissement choisi, du delta de température dans le circuit et du coefficient d'efficacité du réservoir, qui augmentent en fonction de l'écart entre la pression de charge et la pression de service maximale.

Toutefois, la capacité excédentaire du réservoir ne cause aucun dommage et le prix des réservoirs, qui diffère par incréments de volume, diffère légèrement. Par conséquent, généralement, le réservoir est simplement pris égal à 10% de la quantité totale de liquide de refroidissement dans le système.

Pompe

La pression minimale de 2 mètres, caractéristique des modèles de pompes bas de gamme, est suffisante pour qu'un système correctement calculé fonctionne à une longueur raisonnable du circuit. Les performances sont choisies de manière à ce que le volume total de liquide de refroidissement tourne 3 fois par heure. Supposons que, avec un volume total de 500 litres, une pompe d’une capacité de 1,5 m3 / heure est utilisée.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à choisir l’équipement de chauffage de son domicile.

La vidéo ci-jointe lui offrira des informations supplémentaires. Des succès!
