Grues pour radiateurs de chauffage: comment choisir les

Pour que le système de chauffage fonctionne correctement, il est nécessaire de régler avec précision le volume de liquide de refroidissement qui pénètre dans la batterie et d’en éliminer l’air accumulé. En outre, il est parfois nécessaire, en cas d’accident ou de remplacement prévu, de bloquer complètement l’accès du fluide au panneau chauffant. Dans tous les cas énumérés ci-dessus, le robinet du radiateur de chauffage vous aidera, vous pourrez ainsi éteindre vous-même diverses parties du réseau climatique sans arrêter complètement le fonctionnement de celui-ci ni décharger les batteries.

Robinets d'eau

But de l'équipement

Les grues montées sur des radiateurs sont nécessaires non seulement pour bloquer l'accès de l'eau à l'équipement.

Ils effectuent de nombreuses autres tâches d'égale importance:

• réguler la température du radiateur en limitant la quantité d'eau chaude pompée à travers la batterie;
• enlever les bouchons d'air du système de chauffage, qui réduisent considérablement l'efficacité de son travail;
• Ils servent à remplir et à évacuer le liquide de refroidissement non seulement dans les radiateurs, mais aussi dans les conduites les reliant.;

• peut être utilisé pour couper le réseau de chauffage en cas d'accident, de réparations planifiées ou d'urgence.

Sur la base des tâches ci-dessus, il est nécessaire de distinguer les types de grues suivants:

1. Pour déconnecter le pipeline principal, une partie du réseau de chauffage ou un appareil séparé. Avec leur aide, vous pouvez couper l'eau en cas d'accident ou de réparation.

1. Ajuster le débit d'eau. Dans ce cas, en plus des modes “on” et “off”, il doit y en avoir d'autres. La possibilité de régler la température dans la maison dépend de la précision avec laquelle la vanne peut régler la quantité de liquide de refroidissement fournie.
2. Pour décharger du gaz ou de l'eau. Dans le premier cas, les vannes aident à éliminer les bouchons d’air, dans le second cas, pour éliminer le fluide des tuyaux et des radiateurs, après quoi vous pouvez les inspecter et les remplacer.

Sites d'installation

Malgré son nom, une vanne pour radiateur de chauffage peut être montée non seulement sur l'équipement spécifié, mais également à d'autres endroits (en fonction de l'objectif fonctionnel):

• à l'entrée du chauffage central principal au sous-sol de la maison - ils s'ouvrent et se ferment au début et à la fin de la saison de chauffage;
• à la dérivation (tuyau entre l’entrée et la sortie de la batterie qui fournit un écoulement direct du liquide de refroidissement) - dans ce cas, des vannes de régulation sont nécessaires pour réduire ou augmenter le volume de fluide en circulation et faire passer le réseau forcé en circulation naturelle;
• sur les colonnes montantes - souvent, ces grues sont montées aux entrées d'un appartement d'immeubles de grande hauteur et permettent de réparer le réseau climatique local sans arrêter l'ensemble du système;
• sur les buses de la batterie - leur objectif principal est de régler la température de l'air, car les vannes thermostatiques automatiques conviennent ici;

• les robinets de Mayevsky sont installés là où un blocage d'air peut se former - ils servent à évacuer l'air qui s'accumule lorsque le système est rempli de liquide de refroidissement ou pendant son fonctionnement.

Faites attention! L'utilisation de vannes, à réglage automatique, permet, sans intervention humaine, de distribuer la quantité d'eau entrant dans la batterie et d'éliminer l'air accumulé dans le système. L’inconvénient de ces solutions n’est qu’un seul, le prix élevé.

Matériaux utilisés

Une des caractéristiques des vannes d’arrêt et de régulation installées dans les systèmes de chauffage est son contact constant avec le liquide de refroidissement, dont la composition chimique et physique laisse souvent beaucoup à désirer.

Par conséquent, le matériau utilisé doit résister à la corrosion et à l’action mécanique des particules abrasives présentes dans le fluide en circulation.

Les grues les plus couramment utilisées sont fabriquées dans les matériaux suivants:

• laiton –– fixé aux pipelines avec raccords spéciaux;

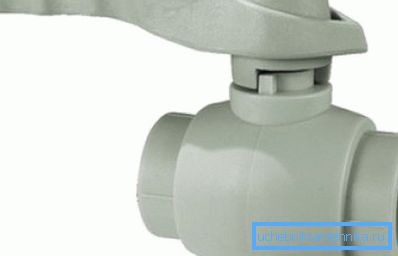

• polypropylène - est installé sur des tuyaux en polymère par soudure.

Astuce! Dans certaines quincailleries, vous pouvez trouver des grues Silumin. Ils ressemblent à des cuivres, mais ils coûtent beaucoup moins cher. Leur qualité, leur résistance et leur durabilité étant faibles, vous ne devez pas utiliser de telles vannes pour la conception de réseaux techniques.

Types de grues

Toutes les grues existantes sont divisées en deux groupes:

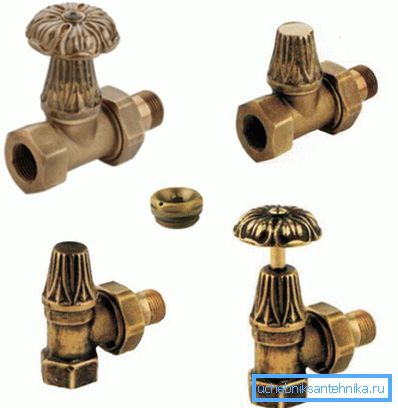

1. Coupure. Il y a des droites et des angles. Ils sont montés sur des radiateurs et servent à bloquer l’accès et à réguler la quantité d’eau chaude entrant dans les batteries. Leur utilisation permet de protéger le panneau chauffant des chocs hydrauliques et pneumatiques lors du remplissage du système en liquide de refroidissement. En outre, ils offrent la possibilité d'éteindre une batterie particulière et de la réparer, la nettoyer ou la remplacer. Ils sont facilement montés sur des batteries à l'aide de filets de tuyaux, formant ainsi une connexion parfaitement étanche. Bien résister à une forte pression de fluide et avoir un aspect attrayant.

L'inconvénient est l'impossibilité de contrôler la température dans la pièce. Souvent utilisé dans les systèmes de chauffage autonomes, où la commutation de mode est effectuée à l'aide du panneau de commande de la chaudière.

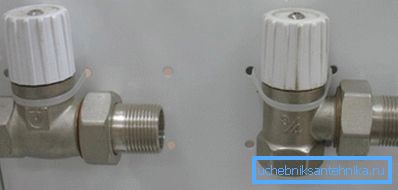

1. Thermostatiquement contrôlé. À l'intérieur de la grue se trouve un conteneur flexible spécial rempli de liquide ou de gaz. Lorsqu'il est chauffé ou refroidi, il augmente ou diminue respectivement en régulant l'accès de l'eau à la batterie et donc en température. Il existe deux types de grues thermostatiques:

• avec commande manuelle - dans ce cas, vous tournez le bouton et réglez vous-même la température, en vous concentrant sur les chiffres appliqués au corps de la grue;
• Automatique - dans ce cas, la température dans la pièce est contrôlée par une puce en fonction des conditions extérieures (les données fournies par des capteurs spéciaux sont utilisées).

Les avantages du dernier type de grue sont évidents:

• la possibilité de changer la température de la batterie, en fonction des conditions météorologiques;
• économie de caloporteur grâce à un réglage plus fin du fonctionnement de l'équipement climatique;
• protection contre le gel du liquide de refroidissement avec une forte diminution de la température extérieure.

Classification des mécanismes de verrouillage

Les robinets de chauffage sont classés selon une autre caractéristique: la conception du dispositif de verrouillage.

Ils sont:

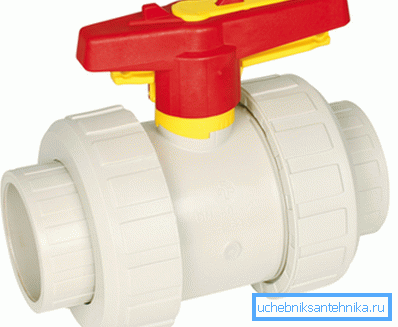

• boule (bride) - ne peut être qu'à l'état allumé et éteint, les options intermédiaires ne sont pas fournies;

• conique - permet de fermer le trou d’écoulement de l’eau, de l’ouvrir et de placer la vanne en position intermédiaire;
• Automatique - le contrôle du volume du fluide s'écoulant est réglé à l'aide d'une électronique spéciale.

Les robinets à brides sont le plus souvent installés sur des pipelines. En effet, leur conception est capable de résister à une pression de fluide élevée. Ils peuvent servir de manière fiable pendant une longue période.

Les radiateurs eux-mêmes utilisent des produits coniques équipés de raccords. La présence du filetage vous permet de fixer fermement les vannes de régulation à l'entrée et à la sortie de la batterie et le mécanisme de verrouillage conique vous permet de régler plus précisément la quantité d'eau entrante.

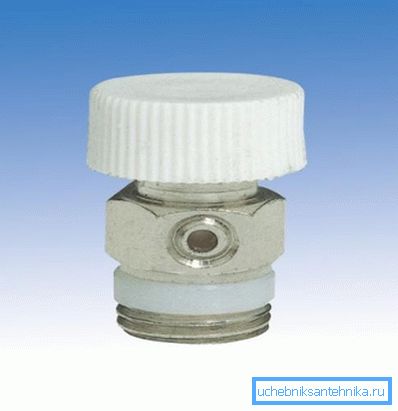

La grue de Mayevsky

En plus des robinets d'eau, les batteries à air sont montées sur des radiateurs. Ils s'appellent les grues Mayevsky. Ils servent à éliminer l'air qui se forme inévitablement dans les tuyaux et les radiateurs lors du fonctionnement du système.Les instructions d'installation pour les systèmes de chauffage prévoient l'installation de tels dispositifs dans la partie supérieure de chaque panneau de chauffage.

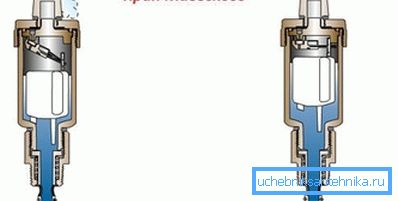

Principe de fonctionnement

L'élément principal de la grue Mayevsky sert de vanne d'air à aiguille. Ce mécanisme peut être activé par une clé spéciale ou un tournevis classique.

La vanne d'air doit être installée du côté opposé à la vanne d'admission du radiateur. Lorsque le caloporteur est rempli, l'air présent dans la batterie monte et s'accumule dans le coin le plus éloigné supérieur de l'appareil. Il est installé une grue à travers laquelle le blocage d'air formé est libéré.

La procédure d'utilisation de la valve Mayevsky est simple: vous devez dévisser la vis jusqu'à ce qu'un sifflement émettant de l'air sortant apparaisse. Dès que l'eau sort du trou, la vanne peut être fermée.

La grue peut avoir un corps en polymère ou être en laiton. Ces deux options sont assez fiables. Il est seulement nécessaire de s’assurer que la sortie de la vanne d’air n’est pas obstruée par des particules solides, parfois présentes dans le liquide de refroidissement. Vous pouvez le nettoyer avec une aiguille ordinaire.

Astuce! Si vous avez un système de chauffage à circulation forcée dans votre maison, vous devez éteindre l'équipement de pompage avant de retirer le sas à l'aide d'une grue Mayevsky. Sinon, l'eau chaude coulera trop vite et l'air n'aura pas le temps de s'accumuler dans la partie supérieure du radiateur.

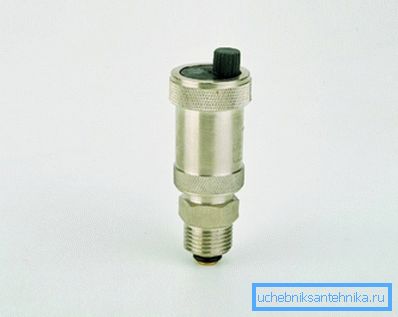

Vannes d'air automatiques

Chaque fabricant d'équipements sanitaires s'efforce de produire des équipements régulant certains paramètres des réseaux d'ingénierie sans intervention humaine. Ceci s'applique également aux vannes d'air qui retirent les bouchons des batteries et des tuyaux de chauffage.

Grue automatique Mayevsky ne ressemble pratiquement pas à son ancêtre. Le principe de son fonctionnement n'a pas non plus changé. Cependant, un mécanisme spécial ouvre indépendamment la vanne lorsque la pression de l'air dans la batterie dépasse la valeur définie.

Ainsi, la vanne d'air automatique installée vous évitera d'avoir à vérifier périodiquement le système de chauffage pour détecter les bourrages d'air et les éliminer manuellement.

Caractéristiques de l'installation de grues automatiques Mayevsky

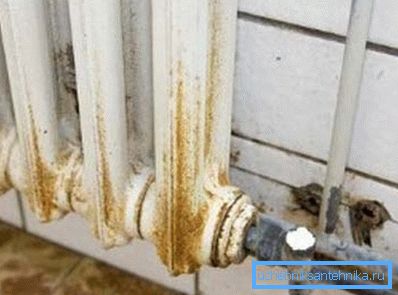

Cet appareil peut être monté sur presque tous les radiateurs existants. Cependant, les propriétaires de batteries de fonte répandues devront être déçus. La grue de Mayevsky ne les aidera pas à faire face à l'air du réseau climatique.

Ceci est affecté par les circonstances suivantes:

1. Les surfaces internes du radiateur en fonte rouillent progressivement pendant le fonctionnement. Les particules qui s'en détachent pénètrent dans le liquide de refroidissement et peuvent boucher l'ouverture de dérivation de la soupape à air automatique.
2. Le système central d’alimentation en eau, dont font partie les batteries en fonte, n’est pas équipé de filtres qui retiennent les particules solides dans le fluide caloporteur. En outre, divers produits chimiques agressifs sont souvent ajoutés à l'eau, ce qui a également une incidence négative sur le fonctionnement des vannes à air.
3. Parmi les radiateurs raccordés au système de chauffage urbain, ils drainent souvent l’eau en été. Par conséquent, après avoir rempli le système, des bouchons trop gros peuvent se former, ce qui ne fonctionnera pas avec un trou de 2 mm. Nous devrons utiliser des méthodes plus efficaces.

Faites attention! Tous les avantages des grues automatiques Mayevsky ne sont révélés que lors de la conception de systèmes de contrôle autonomes permettant de contrôler la qualité du liquide de refroidissement, sa température, sa pression et d'autres paramètres de fonctionnement tout aussi importants.

Conclusion

Les vannes d'arrêt et de régulation pour l'organisation de la circulation de l'eau et de l'air dans le système de chauffage jouent un rôle très important. Mais à côté de cela, un grand nombre d'autres équipements est utilisé dans la conception des réseaux de chauffage. Vous pouvez apprendre plus de fonctionnalités visuelles de notre thème de la vidéo ci-dessous.
