Installation correcte des radiateurs bimétalliques dans les

Dans la plupart des régions de notre planète à climat tempéré, continental et froid, les systèmes de chauffage à eau autonomes ou centralisés sont considérés comme les méthodes les plus efficaces pour chauffer des bâtiments résidentiels et commerciaux. En tant que liquide de refroidissement, ils utilisent généralement de l'eau pure ou un liquide non congelable qui circule entre la chaudière de chauffage et les échangeurs de chaleur de la pièce, utilisés par les radiateurs de chauffage domestiques.

Installation indépendante d'un système de chauffage domestique

À l'heure actuelle, il existe un grand nombre d'appareils de chauffage domestique fabriqués à partir de matériaux divers et utilisant des technologies de pointe. Nous examinerons donc en détail les performances de base des radiateurs bimétalliques conçus pour chauffer des appartements résidentiels et des maisons privées dotées d'un système de chauffage autonome ou centralisé.

Pour les artisans à domicile, nous vous proposerons également une instruction détaillée, qui présente une description étape par étape de la technologie d’auto-assemblage et de connexion des radiateurs bimétalliques à un système de chauffage domestique.

Caractéristiques de conception des radiateurs bimétalliques

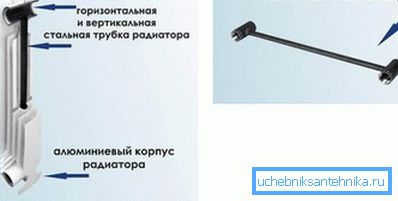

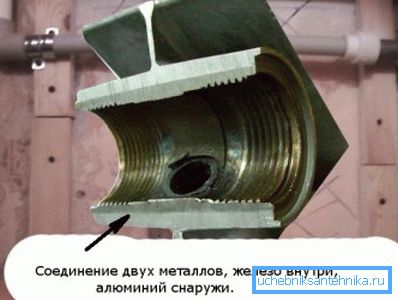

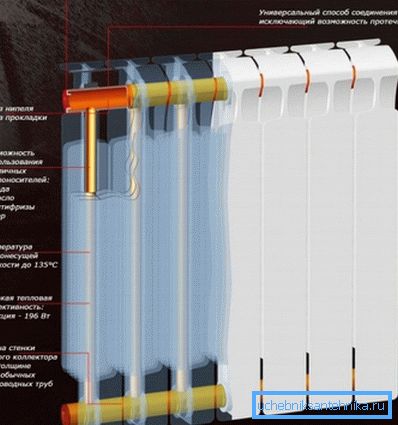

Tous les radiateurs de chauffage domestiques bimétalliques sont constitués de deux types de métaux. Il s’agit dans la plupart des cas de circuits composites dans lesquels les collecteurs internes du coffre et les canaux thermoconducteurs verticaux sont en acier, tandis que le revêtement extérieur et le profilé latéral sont en métaux non ferreux à conductivité thermique élevée.

Une autre caractéristique des produits bimétalliques est que leurs canaux internes ont une section transversale plus petite que celle des batteries en fonte habituelles. Par conséquent, avec la même pression et le même débit, une modification complète du volume total de transfert de chaleur se produit plus rapidement, ce qui leur confère un transfert de chaleur plus élevé. .

Faites attention! Lors du chauffage et du refroidissement des éléments bimétalliques, vous pouvez entendre à un moment donné les claquements caractéristiques à faible volume. Il faut savoir qu'ils sont dus à la différence des coefficients de dilatation linéaire de différents métaux. Ils sont donc considérés comme normaux.

Avantages et inconvénients

Le principal inconvénient de tous les radiateurs bimétalliques, par rapport aux batteries en fonte, est leur prix relativement élevé, ce qui est dû au coût élevé des métaux non ferreux utilisés pour la fabrication d’éléments latéraux de dissipation de chaleur.

Parallèlement, malgré leur coût élevé, tous les produits bimétalliques présentent un certain nombre d'avantages indéniables, à savoir:

1. En raison du collecteur d'alimentation en eau à paroi épaisse et des canaux verticaux en acier conduisant la chaleur, ces radiateurs sont très fiables, comme ils ne sont pas déformés par l’influence de températures élevées, ils résistent bien aux charges hydrodynamiques, car ils sont conçus pour une pression d’eau dans le système jusqu’à 52 kg / cm?.
2. L'acier de construction et tubulaire est moins sensible à la corrosion que l'aluminium., par conséquent, les parois intérieures des tuyaux ne s'oxydent pratiquement pas et ne prolifèrent pas avec de la chaux.

1. Les ailettes extérieures en aluminium ont une conductivité thermique élevée., et grâce à son profil en coupe spécialement conçu, il présente une grande surface extérieure. Par conséquent, ces pièces présentent un transfert de chaleur élevé et une bonne capacité de dissipation de la chaleur.
2. Entre autres choses, les produits à ailettes en aluminium sont nettement plus légers que les batteries en fonte., par conséquent, l'installation de radiateurs de chauffage bimétalliques peut être effectuée indépendamment, sans assistance.
3. Les radiateurs bimétalliques ont une longue durée de vie, et le revêtement décoratif extérieur avec de l'émail de polyester en poudre leur donne un aspect esthétique.

Astuce! Lors du choix d'un radiateur bimétallique coloré, il convient de privilégier les modèles de lumière, et surtout de blanc, car la surface de la lumière présente la meilleure capacité de diffusion de la chaleur.

Assemblage de sections chauffantes

Tous les types de radiateurs domestiques sont mis en vente sous la forme d’une batterie finie assemblée à partir de plusieurs sections d’éléments chauffants.

Selon le volume de la pièce chauffée, la capacité d'isolation thermique des murs porteurs du bâtiment, ainsi que les caractéristiques climatiques d'une région particulière, les dimensions et, en conséquence, la capacité thermique de la batterie peuvent être modifiées à tout moment en y déconnectant ou en ajoutant le nombre requis de sections.

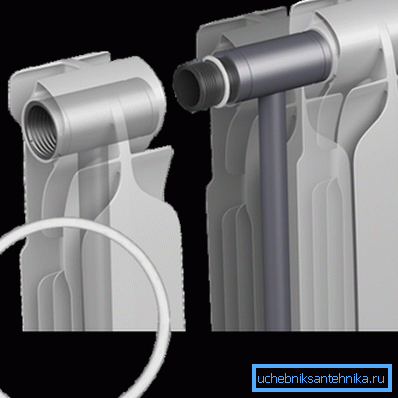

1. Les sections de chauffage sont reliées entre elles au moyen d’écrous spéciaux, sur lesquels sont coupés le filetage du côté droit et des filets de tuyau extérieurs du côté gauche.

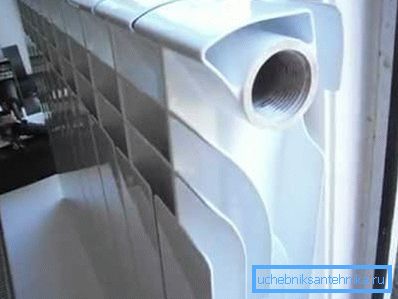

1. Chaque section de la batterie possède un trou traversant pour le passage de l’eau qui, d’une part, coupe du côté droit et, d’autre part, du filetage à gauche.

1. Avant d'assembler la batterie, vous devez disposer les sections adjacentes opposées, en les plaçant sur une surface plane et dure vers le bas.
2. Préparez deux écrous de traversée, placez-les sur un joint d'étanchéité, puis serrez-les à la main dans les trous supérieur et inférieur de l'un des tronçons de 1-1,5 tours, en veillant au sens correct du filetage.
3. Les trous filetés du collecteur d’eau de la deuxième section doivent être alignés avec la partie filetée des écrous du presse-étoupe, puis, autant que possible, les envelopper simultanément dans les deux sections, à la main, sans faire beaucoup d’efforts.

1. Assurez-vous que les sections de radiateur sont alignées et dans le sens correct du filetage, alternativement, avec une force uniforme, serrez les deux boulons traversants avec une clé de radiateur spéciale.

Astuce! Les radiateurs de chauffage modernes ont des trous filetés d'entrée et de sortie avec un diamètre de filetage de 1 ”et les tuyaux d'alimentation dans la maison peuvent avoir une taille différente, par exemple, 1/2” ou 3/4 ”. Avant de les assembler, vous devez acheter un kit d’installation spécial pour le diamètre de tuyau existant avant de procéder à l’installation.

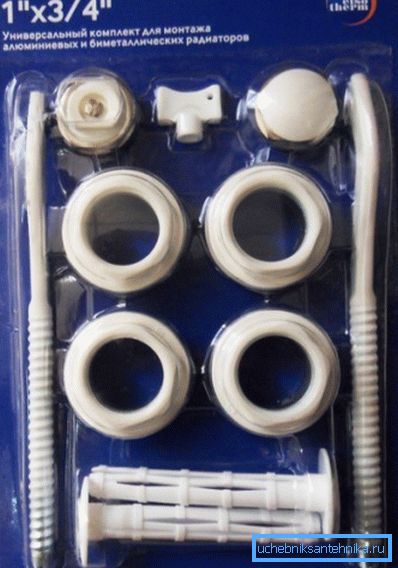

En règle générale, il se compose de deux ou quatre supports muraux avec des chevilles en béton ou en brique, de deux adaptateurs à filetage à droite, de deux adaptateurs à filetage à gauche, d'un capuchon à vis et d'une vanne de purge d'air. Des vannes à boisseau sphérique et des écrous à chapeau américains doivent également être achetés séparément.

Caractéristiques technologiques de l'installation

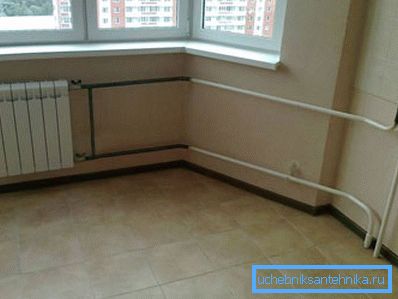

L'installation indépendante de radiateurs bimétalliques sur le mur est réalisée à l'aide d'étriers de fixation standard. Le raccordement aux tuyaux de l'installation de chauffage est effectué à l'aide d'un écrou borgne spécial, dit américain.

1. Avant d'installer de nouveaux radiateurs sur le système de chauffage existant, il convient de procéder à un rinçage à fond des anciennes communications afin d'éliminer les débris, la rouille et les dépôts de sel et de calcaire de la surface intérieure des tuyaux.

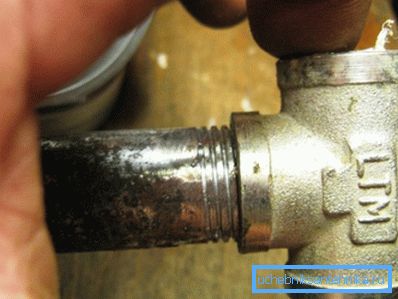

2. À la fin des tuyaux d’alimentation en eau du système de chauffage, coupez les filets sur lesquels vous devez visser des tés en laiton ou en bronze.

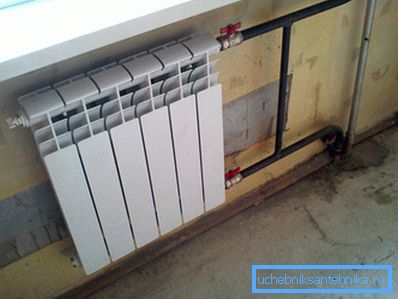

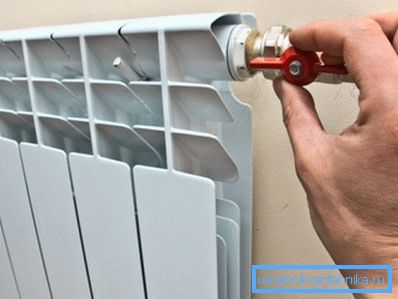

1. Pour installer des robinets à bille dans les sorties directes des tés et connecter les sorties en forme de T des tuyaux d'entrée et de retour l'un à l'autre avec un segment de tuyau de manière à obtenir un pipeline de dérivation ou, en d'autres termes, une dérivation.
2. Dans les ouvertures d'entrée et de sortie du radiateur, installez des adaptateurs de la taille souhaitée, dans lesquels vous enroulez le connecteur fileté de l'écrou américain.

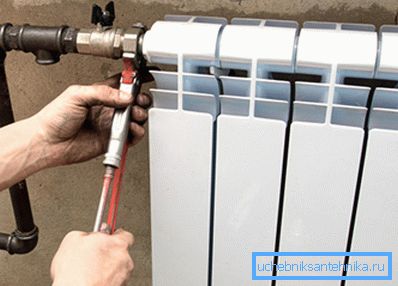

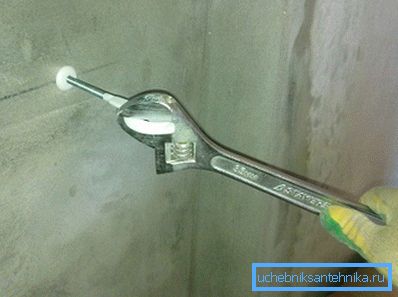

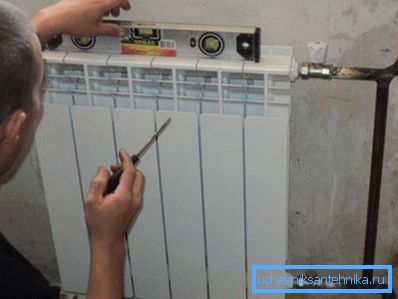

1. Après cela, vous devez fixer le radiateur au mur à l'aide des supports du kit de montage, puis raccorder les écrous imperdables des buses d'entrée et de sortie américaines aux vannes à boisseau sphérique des tuyaux d'alimentation et de retour du système de chauffage.

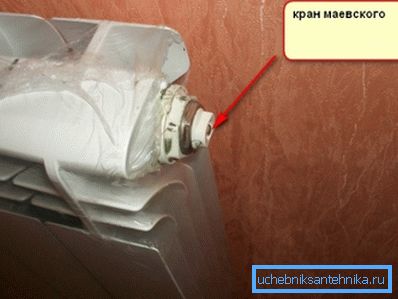

1. Sur l'extrémité aveugle du collecteur supérieur de chaque appareil de chauffage, installez une vanne manuelle ou automatique pour purger l'air du système, également appelé robinet de Mayevsky.

1. Pour faciliter l'utilisation, au lieu du robinet supérieur, vous pouvez installer un thermostat mécanique de vos propres mains, ce qui vous permet de maintenir automatiquement la température de consigne du radiateur de chauffage.

1. Une fois l'installation terminée, testez le système à une pression de fonctionnement élevée afin de détecter toute fuite éventuelle des raccords filetés.

Astuce! Pour sceller tous les raccords filetés, il est recommandé d’utiliser un ruban d’étanchéité spécial en fluoroplastique (FUM), qui doit être enroulé en une fine couche sur le filetage, en partant de l’extrémité du tuyau, le long du filetage.

Conclusion

Enfin, il convient de noter que l’utilisation de radiateurs bimétalliques est tout aussi efficace dans les systèmes de chauffage autonomes que centralisés. Toutefois, dans le cas du chauffage centralisé d’un appartement résidentiel, seuls des tuyaux en acier peuvent être utilisés pour raccorder les radiateurs bimétalliques, car lors des essais planifiés, les réseaux de chauffage central peuvent être utilisés. très haute pression pendant une courte période.

Plus d'informations peuvent être obtenues en visionnant la vidéo à la fin de cet article ou en étudiant des matériaux similaires dans cette section de notre site Web.
