Installation d'une chaudière à gaz dans la maison elle-même

Si vous décidez de chauffer votre maison avec une unité fonctionnant au gaz naturel, avant de terminer les travaux d'installation, vous devrez émettre des documents. Tout d’abord, il s’agit d’un projet de gazéification pour votre maison. Dans notre pays, les entreprises de distribution de gaz fournissent une documentation et une autorisation similaires pour démarrer le gaz. Le projet indique où l'équipement doit être placé, ainsi que les paramètres dans lesquels la pièce dans laquelle l'installation de la chaudière à gaz dans la maison doit être installée doit être effectuée. Les concepteurs sélectionnent le type et la puissance de la chaudière. Après avoir délivré tous les permis et documents nécessaires, et amenant la salle conformément au projet, vous pouvez acheter une chaudière à gaz et procéder à son installation.

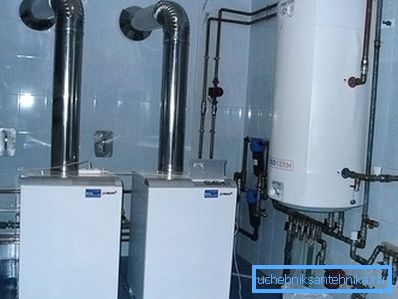

Variétés et but

Variétés et but

Il existe deux types de chaudières à gaz: sol et mur (mur). Plus de chaudières sont divisées en cheminée et sans faisceau.

Pour installer des chaudières à cheminée, il est nécessaire d'installer une cheminée, qui devrait être 0,5 m plus haute que la faîte du toit, car les produits de combustion du gaz naturel sont plus toxiques et peuvent être empoisonnés. Avant de commencer la construction de la cheminée, lisez cette section du manuel de la chaudière et la solution de conception.

La cheminée peut être en brique, en métal ou en ciment d’amiante. Pour éviter la formation de condensat, les tuyaux en métal sont en outre chauffés. Le diamètre du tuyau de cheminée doit nécessairement correspondre au diamètre de la cheminée dans la chaudière et ne pas avoir plus de trois tours de tuyau.

Lors de l'installation de chaudières sans fumée, un trou est ménagé dans le mur derrière la chaudière dans lequel est monté le dispositif d'évacuation des gaz. De l'extérieur, il est recouvert d'un champignon spécial.

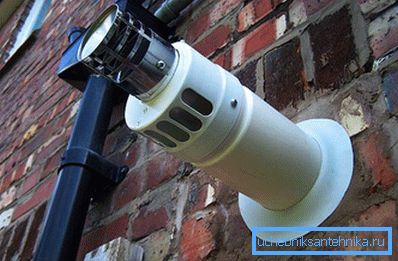

Cheminée coaxiale pour chaudière à gaz

En fonction de la capacité, la pièce dans laquelle la chaudière à gaz est installée est sélectionnée:

  1. Puissance jusqu’à 60 kW - l’installation est possible dans tous les locaux non résidentiels de la maison.
  2. Puissance jusqu’à 150 kW - installée dans un local spécialement aménagé (mini-chaudière) à n’importe quel étage de la maison. Pourquoi parle-t-on d'immeubles de grande hauteur? Parce que les chaudières d'une telle puissance sont utilisées pour chauffer de grandes maisons.
  3. Puissance jusqu’à 300 kW - installée dans la chaufferie située au premier ou au sous-sol.

Les exigences générales pour toutes les pièces dans lesquelles un équipement de chauffage au gaz est installé sont les suivantes:

  • Hauteur sous plafond 2,5 m.
  • Volume 4-15 m2.
  • Largeur de porte de 80 cm.
  • La présence de lumière naturelle (fenêtres).
  • La résistance au feu de la pièce est de 0,75 heure.
  • Au bas de la porte devrait être une grille de ventilation. Sa valeur est calculée comme suit: 8 cm pour 1 kW de puissance2 zone de treillis.

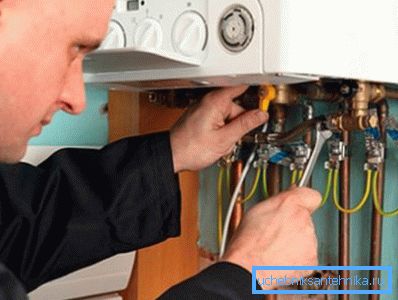

Installation d'équipement

Installation d'équipement

Après l'enregistrement de toutes les formalités nécessaires, vous pouvez acheter une chaudière. Pour simplifier l'installation des équipements, il est préférable d'acheter une chaudière dans laquelle les tuyaux d'alimentation et de retour vont dans le sens du système de chauffage (modèle au sol).

Il est important de vérifier si la chaudière a un certificat. Les gorgas locales n'accepteront jamais d'équipements non certifiés.

Lorsque tout est prêt pour l'installation, la question se pose de savoir qui va installer l'équipement et comment installer cet équipement. Dans notre pays, il n'y a pas d'exigences strictes pour les installateurs. Avec certaines connaissances, compétences et outils, vous pouvez le faire vous-même. Cela permet également d’économiser des sommes considérables. Il est nécessaire d'inviter des spécialistes de Gorgaz uniquement pour connecter le gaz et la première mise en marche de la chaudière.

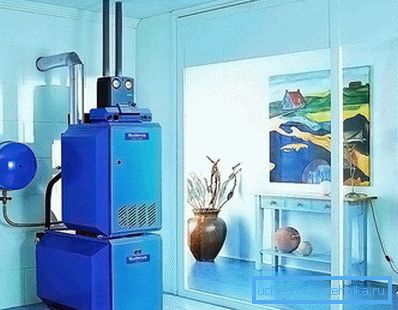

Installation de chaudière au sol

Installation de chaudière au sol

Pour commencer, il faut bien comprendre que lors de l'installation de tout équipement de chauffage, il est nécessaire de respecter les mesures techniques et de sécurité incendie. Par conséquent, installez une chaudière au sol sur une surface solide, dure et incombustible. Il peut s'agir d'une tôle galvanisée, d'un socle en béton ou d'une feuille d'amiante. Ce dernier peut être posé dans la chaufferie, où les locataires vont assez rarement, car l’amiante émet des substances convectives. Une base solide sous la chaudière devrait être parce que le poids de l'équipement est de plusieurs dizaines de kilogrammes.

La chaudière doit être installée à une distance de 10 cm du mur avec un revêtement ininflammable. Si le mur présente un risque d'incendie, il doit être fini avec un matériau incombustible dans la zone de la chaudière.

Après avoir installé la chaudière en place, il est nécessaire de la niveler de manière à éviter tout déséquilibre susceptible de gêner son fonctionnement normal. Ensuite, connectez l'équipement au système de chauffage. Avant de pénétrer dans la chaudière, un préfiltre est installé sur le tuyau de retour, ce qui empêche tous les déchets du système de plomberie de pénétrer dans la chaudière. Au départ, après la chaudière, un groupe de sécurité, un vase d'expansion et une pompe de circulation sont installés (si nécessaire).

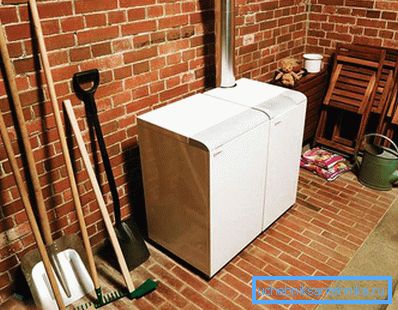

Chaudière à gaz au sol

L'accès à la cheminée est réalisé par une longueur de conduite ne dépassant pas 25 cm.Tous les raccords de cheminée doivent être isolés de manière fiable afin d'éviter l'entrée de monoxyde de carbone dans la maison. Avant de se connecter à la cheminée, il est nécessaire de vérifier son tirage.

Après l’installation, vous pouvez inviter des travailleurs du gaz à connecter le gaz à la chaudière. Cela se fait par un tuyau en métal sur le raccord ou la connexion pliable. Les mêmes spécialistes vérifient l'exactitude de l'installation et effectuent le premier démarrage de la chaudière. Puis écrivez l'acte de mise en service.

Vous pouvez en savoir plus sur les caractéristiques d'installation de la chaudière au sol à partir de cette vidéo:

Installation de chaudière murale

Installation de chaudière murale

La séquence des travaux n’est pas différente de l’installation d’une chaudière au sol. La différence est que, au lieu du sol, choisissez un mur solide capable de supporter le poids de la chaudière remplie d’eau.

La distance entre la chaudière et le sol est de 80 cm et la fenêtre du brûleur doit être à la hauteur des yeux. Ainsi, il s'avère que la barre de fixation doit être placée à une hauteur d'environ 160 cm et qu'elle doit également être nivelée pour que la chaudière pende sans accroc et fonctionne sans heurts.

Si la chaudière est suralimentée, le tuyau devrait présenter une légère pente descendante pour l'évacuation des condensats, qui se forme lors de l'extraction du gaz. Chaudière de cheminée attachée à la cheminée, ainsi que la chaudière de sol.

Chaufferie

Avant de connecter la chaudière au système de chauffage, nous la débarrassons des éventuels contaminants qui y sont arrivés pendant le transport. Surtout si les capuchons de protection ont été enlevés. Pour le rinçage, nous connectons l’eau à l’une des canalisations et attendons qu’elle s’écoule de l’autre sortie. L'accès au système de chauffage est effectué en fonction de l'emplacement des sorties d'alimentation et de retour. Ne pas oublier le filtre, le groupe de sécurité, le vase d'expansion.

Et, bien sûr, le dernier point de l'installation est défini par les représentants de la société de gaz, qui connectent le gaz, vérifient l'installation et effectuent le premier lancement.

Il vaut mieux voir une fois comment installer la chaudière murale que de lire plusieurs fois à ce sujet. Nous vous invitons à regarder une vidéo sur les fonctionnalités d'installation de la chaudière sur le mur:

De toute évidence, effectuer ces travaux par eux-mêmes n'est pas si difficile. Mais si vous n’avez pas d’expérience dans l’utilisation d’outils ni une idée claire de la manière de travailler, il est préférable de faire appel à des experts. Surtout que vous pouvez trouver des travailleurs à un prix abordable.

Schémas

Vous trouverez ci-dessous des schémas de chaudières, leur cerclage et l'installation d'une cheminée coaxiale:

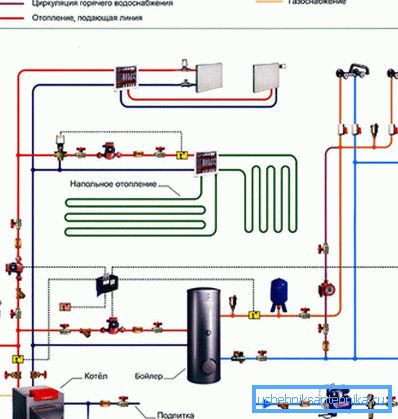

Schéma de la chaudière à gaz au sol

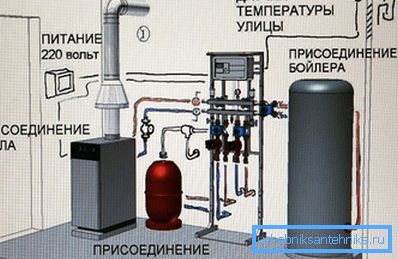

Schéma d'installation d'une chaudière à gaz avec une chaudière

Schéma d'installation de la cheminée

Fixation de la chaudière

Assemblage de cheminée coaxiale

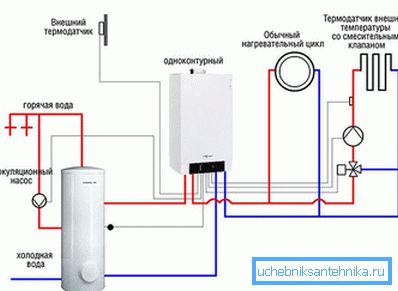

Chaudière simple avec chaudière

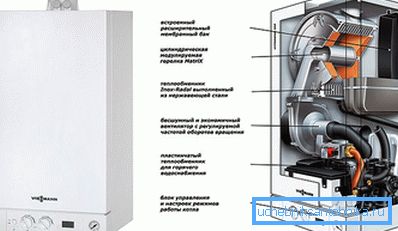

Chaudière murale Scheme
