Installation d'une pompe de circulation dans le système de

Dans cet article, nous expliquerons comment installer une pompe de circulation dans le système de chauffage sans l'aide de professionnels qualifiés. Le sujet de l'article est pertinent, car des ventilateurs spécialisés sont utilisés dans la plupart des systèmes de chauffage.

Bien que certaines chaudières soient fabriquées avec une pompe intégrée, la plupart des chaudières fonctionnent toujours avec des équipements sous pression distants.

Avant de considérer les caractéristiques d’installation, nous définissons d’abord les raisons de l’installation et de l’utilisation des pompes de circulation.

La nécessité d'une pompe de circulation

Le problème le plus courant dans le fonctionnement des systèmes de chauffage dans une maison privée est la répartition inégale de la chaleur. Lors du fonctionnement de circuits à circulation naturelle, il est courant que les radiateurs se réchauffent dans des pièces éloignées de la chaudière, alors que les batteries à proximité sont déjà en ébullition (découvrez ici comment le système de chauffage à deux tuyaux est installé correctement).

Dans de tels cas, il est nécessaire de prendre des mesures pour que le liquide de refroidissement se déplace plus intensément dans le système.

Pour une distribution plus uniforme de la chaleur dans le pipeline et les batteries, les méthodes suivantes sont utilisées:

• Installation de tuyaux de plus grand diamètre par rapport à ce qui avait été installé à l’origine.

Le remplacement complet des tuyaux de vos propres mains est une méthode efficace qui vous permet d’accroître considérablement les performances du système. Mais, en décidant d’utiliser cette méthode, vous devez vous rappeler que vous aurez besoin d’un calcul professionnel du rapport du diamètre de la section transversale à la longueur du tuyau. De plus, le prix des conduites pour le remplacement de l’ensemble du système sera considérable et son installation prendra également du temps.

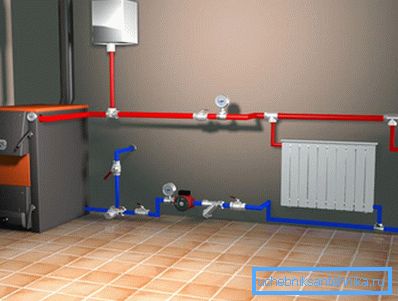

• Installation dans le système de chauffage de la pompe pour une circulation forcée du liquide de refroidissement.

L'installation de la pompe de circulation dans le système de chauffage vous permet de ne pas remplacer la canalisation et, par conséquent, réduit les coûts en temps et en matériel.

Le résultat de l'installation de cet équipement sera l'uniformité des indicateurs de température dans toute la maison. De plus, en raison de la circulation intensive du liquide de refroidissement, il est possible d’exclure la possibilité de bouchons d’air, ce qui a un effet positif sur la durée de vie de l’appareil de chauffage.

Le principe de fonctionnement et les caractéristiques de conception

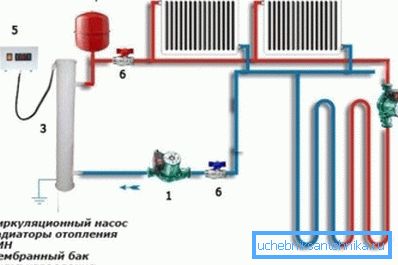

Avant d'installer une pompe de circulation pour le chauffage, considérez le principe de fonctionnement de cet appareil. Comme déjà mentionné, l'équipement est conçu pour assurer la circulation forcée du liquide de refroidissement dans un système fermé.

La conception de la pompe comprend un moteur électrique, un rotor et un arbre avec une roue. Tous les éléments structurels sont enfermés dans un boîtier métallique scellé.

Le principe du mécanisme est simple. Le dispositif est monté dans la rupture du pipeline. En raison de la rotation de l'arbre avec la roue, le liquide de refroidissement est accéléré dans le sens requis.

En règle générale, la pression résultant de la rotation de la roue est suffisante pour déplacer efficacement le milieu liquide de la chaudière vers le point le plus éloigné du système et vice-versa.

Variétés principales

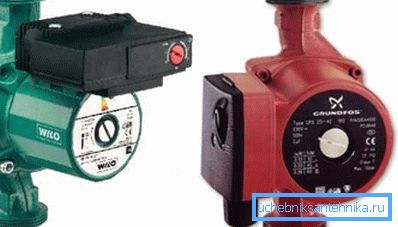

Les types de pompes de circulation suivants sont disponibles sur le marché:

1. Modifications du type "sec", dans lesquelles le rotor n'entre pas en contact direct avec le liquide de refroidissement.

La partie active d'un tel dispositif est isolée du moteur électrique par des bagues d'étanchéité en acier inoxydable. Lorsque le mécanisme fonctionne, les anneaux tournent les uns par rapport aux autres. En raison de la différence de pression d'un côté et de l'autre des anneaux, un degré d'étanchéité adéquat est assuré.

Parmi les avantages de cette solution, on note le rendement élevé, atteignant 80%. Cependant, il y a un inconvénient important, ce type d'équipement est caractérisé par un bruit excessif. Par conséquent, l'installation doit être effectuée dans une pièce insonorisée séparée.

Les pompes "sèches" sont quant à elles de trois types:

• modifications verticales avec la position des buses sur un axe et la position verticale du moteur;
• modifications horizontales avec un moteur horizontal, un tuyau d'évacuation sur le corps et un tuyau d'aspiration à l'avant de l'arbre;
• modifications de bloc, dans lesquelles le liquide de refroidissement coule dans la direction de l'axe longitudinal et est affiché radialement sur la charge.

1. Les pompes de type «humide» diffèrent des pompes «sèches» en ce que la roue et le rotor sont dans un état chargé.

Dans ce cas, le liquide de refroidissement joue le rôle de liquide de refroidissement et de lubrifiant. Le rotor est séparé du moteur par un "verre" spécial en acier inoxydable.

Parmi les avantages de cet appareil, on note un faible niveau de bruit. Mais il existe un inconvénient important: l’efficacité des pompes humides n’excède pas 50%, ce qui est un ordre de grandeur inférieur aux indicateurs démontrés par les analogues secs.

Une fois que nous avons décidé du choix de l'équipement de pompage, réfléchissez à la manière de l'installer.

Caractéristiques d'installation

Au stade initial, le calcul de la pompe de circulation pour le chauffage doit être effectué. Ceci est fait selon la formule suivante:

Q = N / t2-t1,

où Q est la capacité de la pompe, t la température à la sortie de la chaudière et N la puissance de l'équipement de chauffage.

Tous ces paramètres se trouvent dans les instructions jointes au périphérique sélectionné.

Les instructions d’installation sont simples et vous serez donc en mesure de vous en acquitter vous-même, sans la participation de spécialistes.

• Avant l'installation, lisez le manuel de l'appareil et le schéma de câblage.

Important: l’installation doit être effectuée dans l’attente d’un accès facile à cet endroit.

• Videz toute l'eau du système.

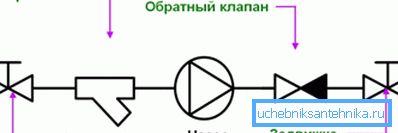

• Couper le tuyau comme indiqué sur le schéma.
• Installez la pompe conformément aux instructions.
• L'appareil est connecté à un réseau électrique standard de 220 V.

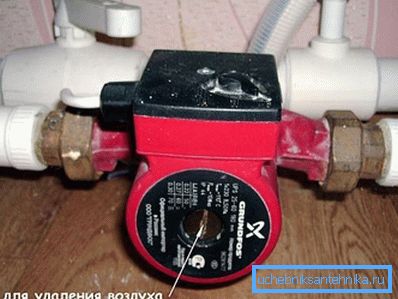

• Une fois l’installation terminée, le système est rempli d’eau et l’air en excès est évacué. Après cela, vous pouvez commencer à allumer la pompe.

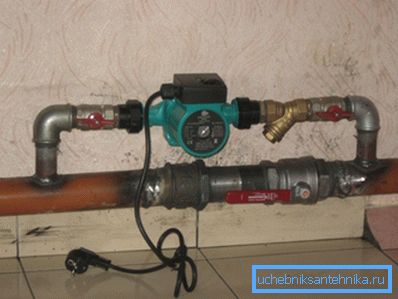

Important: lors de l’installation, il est conseillé de contourner (contourner). Grâce à cette dérivation, le système fonctionnera de manière naturelle lorsque l'alimentation sera déconnectée.

Conclusion

Nous avons donc examiné comment et avec quels équipements vous pouvez rendre le système de chauffage plus fonctionnel et plus productif. Il reste à acheter une pompe appropriée et à procéder à son installation (voir aussi l'article Test du système de chauffage: but, caractéristiques, procédure de travail).

Vous trouverez des informations plus utiles sur ce sujet en visionnant la vidéo présentée dans cet article.
