Installation d'une pompe pour chauffer une maison privée

Pour exploiter efficacement un système de chauffage domestique, il est parfois nécessaire de recourir à des équipements supplémentaires. La chaudière, les conduites et les radiateurs ne suffisent parfois pas pour assurer un niveau de chaleur suffisant avec une consommation de carburant minimale. Une de ces unités supplémentaires est une pompe de circulation. L'installation de cet équipement contribuera à augmenter considérablement l'efficacité du chauffage et à réduire les coûts. Et comment installer la pompe pour chauffer une maison privée sera discuté dans cet article.

Quels sont les types d'équipement

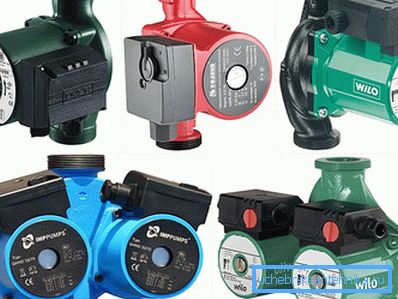

Types de pompes pour le chauffage

Lors de la conception d'un système de chauffage domestique, il n'est pas nécessaire d'y inclure une pompe de circulation. Tout peut fonctionner correctement sans cette unité supplémentaire. Mais la pompe offre des avantages significatifs:

  • Premièrement, son installation assure une circulation normale du liquide de refroidissement. Si l'eau chauffée se déplace par gravité dans le système, elle atteindra des radiateurs chauds vers certains radiateurs, et même vers les appareils de chauffage les plus éloignés avec une température nettement inférieure. L'installation de la pompe vous permet de chauffer uniformément tous les éléments du système.
  • Deuxièmement, l'inclusion de la pompe dans le système facilitera son installation. Cette unité vous permet de ne pas observer la pente des tuyaux. La pompe elle-même fera circuler le liquide de refroidissement, il n'est donc pas nécessaire de mesurer tous les paramètres.

Mais l'utilisation d'équipements supplémentaires a des côtés négatifs. La pompe est alimentée par l'électricité. Cette fonctionnalité entraîne des coûts supplémentaires pour le système de chauffage, tout en le rendant volatile. Si le courant est coupé, il peut faire froid dans la maison.

Malgré de petits inconvénients, les pompes de circulation sont largement utilisées dans les systèmes de chauffage des maisons privées. Et que sont-ils? À la base, l'unité utilise un moteur électrique logé dans un corps en acier inoxydable. De plus, l'appareil est équipé d'une turbine qui fait circuler le liquide de refroidissement dans le système.

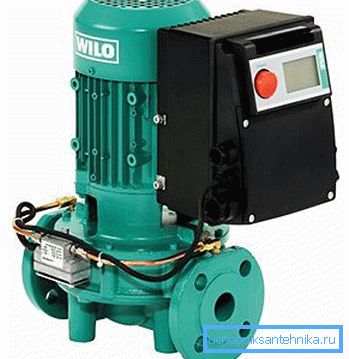

Pompe à rotor sec
Selon le principe de fonctionnement, les pompes de circulation sont divisées en:

  • sec;
  • mouillé

Dans le premier cas, l'unité est équipée d'une cloison d'étanchéité empêchant l'eau de pénétrer à l'intérieur. Ces pompes ont un rendement élevé - jusqu'à 80%, mais pas sans leurs inconvénients. Premièrement, les appareils de type sec sont plus difficiles à entretenir. Deuxièmement, ces pompes sont très bruyantes et sont donc installées dans une pièce séparée.

Les appareils qui fonctionnent sur le principe humide ne nécessitent pas de maintenance soigneuse et n'émettent pas de bruit fort. Dans ce cas, la roue et le rotor du moteur sont placés dans le liquide de refroidissement, qui joue également le rôle de lubrification et de refroidissement. Mais ces appareils ont aussi leur inconvénient: faible, comparé à la version précédente, efficacité du travail (environ 50% seulement).

Travail de montage

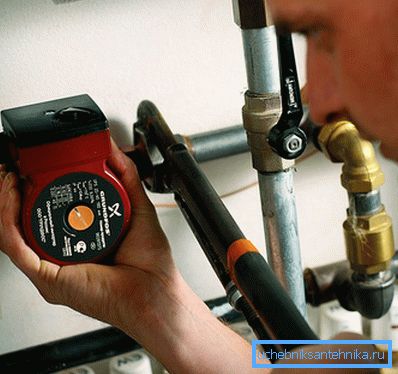

Installation de pompe

Parlons maintenant de la façon de mettre la pompe dans le système de chauffage. Au tout début, vous devez choisir le bon endroit pour l'installation. L'unité doit permettre le passage rapide du liquide de refroidissement de la chaudière à tous les radiateurs. En règle générale, que vous utilisiez un système de chauffage à deux ou à un tuyau, la pompe de circulation est montée près de la chaudière sur le tuyau de retour.

Très souvent, pour les systèmes domestiques, on utilise des dispositifs qui fonctionnent sur le principe humide. Voici comment se déroule l’installation de l’appareil de vos propres mains (considérons un exemple de montage sur un système déjà utilisé):

  • Tout d'abord, la chaudière s'arrête et le liquide de refroidissement est drainé. Si le système fonctionne depuis de nombreuses années, il est intéressant d'hydrotraiter tous les tuyaux et radiateurs.
  • Dans la zone choisie pour l'installation de la pompe de circulation, nous réalisons une dérivation ou une dérivation. Ce détail supplémentaire est nécessaire pour que l’ensemble du système de chauffage fonctionne lorsque l’appareil est éteint ou cassé et même enlevé. Lors de l’organisation de la dérivation, nous utilisons des tuyaux de diamètre plus petit que les autres.
  • Nous faisons l'installation de la pompe. Lors de l'exécution de ce travail, il est nécessaire de surveiller attentivement l'orientation de l'appareil. Le fait est que les pompes fonctionnant par voie humide doivent être complètement immergées dans le liquide de refroidissement de la roue et du rotor. Si cela ne se produit pas, leur efficacité est considérablement réduite. De plus, l’usure de l’appareil augmente car le liquide de refroidissement est un lubrifiant pour toutes les pièces de l’appareil.
  • Ensuite, installez des éléments supplémentaires. Des robinets à tournant sphérique doivent être montés sur les tuyaux d’entrée et de sortie de la pompe. Ils fourniront la possibilité de retirer l'unité pour réparation ou maintenance. De plus, installez à l’entrée un filtre qui empêchera les particules en suspension de pénétrer dans l’unité et prolongera sa durée de vie.

Après cela, toutes les connexions sont scellées avec un mastic silicone et le système peut être démarré. Il convient de rappeler que, pour fonctionner efficacement, il est nécessaire de dégonfler l’air. Cette opération doit être effectuée à chaque fois avant de mettre la pompe de circulation en marche.

Vidéo

Cette vidéo montre l'installation de la pompe de circulation GRUNDFOS dans le système de chauffage:

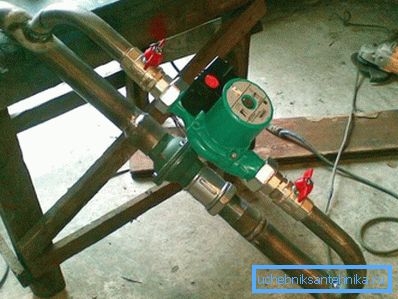

Préparation des pompes pour installation dans le système

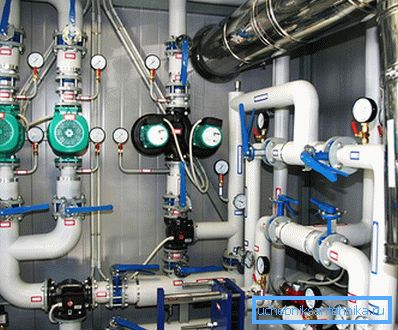

Pompes dans le système de chauffage

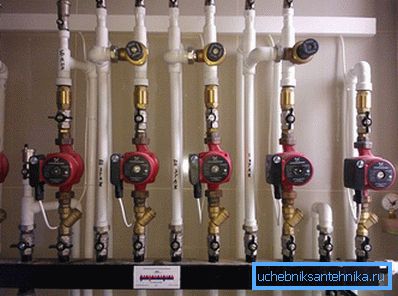

Pompe pour chaque branche

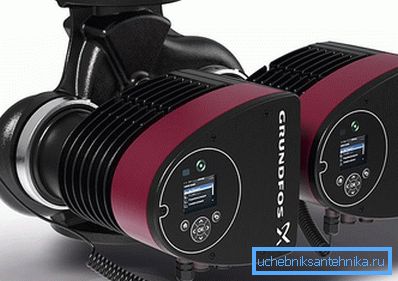

Système de deux pompes de circulation complètes

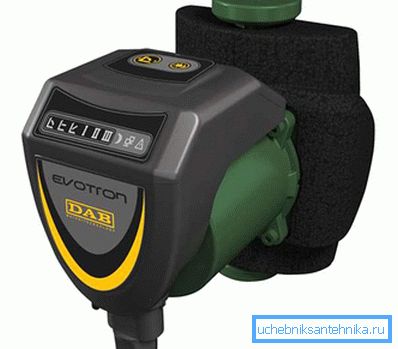

Pompe d'économie d'énergie domestique
