Installation de chaudières à gaz: 4 étapes pour la chaleur

L'installation de chaudières à gaz constitue l'une des étapes les plus cruciales dans la conception du système de chauffage d'une maison privée. Cette étape est si importante qu'elle ne peut être réalisée que par des employés spécialement formés d'entreprises de construction disposant des autorisations et des certificats appropriés.

Néanmoins, l’instruction décrivant le processus d’installation est utile à contrôler. De plus, certains travaux préparatoires peuvent être effectués de vos propres mains, réduisant ainsi les coûts de revient.

Calcul des paramètres requis

Chaudière

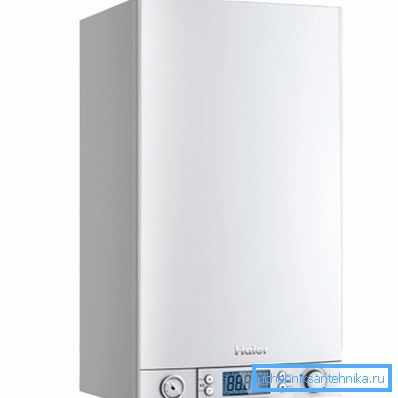

Avant de procéder à l'installation d'une chaudière à gaz, il est conseillé de procéder à des calculs d'ingénierie sur lesquels vous devrez vous appuyer pour choisir un modèle d'équipement particulier.

Ceux-ci comprennent:

• calcul de la puissance de la chaudière à gaz;
• calcul de la consommation de gaz pour le chauffage.

Faites attention! L’exactitude de ces deux indicateurs dépend en grande partie de l’argent qui sera consacré aux services publics. Si le coût de fonctionnement est trop élevé, vous pouvez envisager d'autres systèmes de chauffage: utilisation de l'électricité, chaudières à combustibles solides, sources d'énergie alternatives, etc.

Si les logements privés ont été construits selon un modèle standard comportant peu de modifications, c'est-à-dire que la distance entre le sol et le plafond ne dépasse pas trois mètres, le calcul de la chaudière à gaz est effectué selon la formule suivante:

MK = S * CMP / 10, où:

• MK - puissance de l'équipement installé, en kW;
• S - la zone de locaux chauffés, carré. mètres
• Le CMD est la puissance spécifique de l'appareil de chauffage (cette valeur dépend de la zone climatique et est calculée pour chaque espace de 10 mètres carrés).

CMD pour notre pays est supposé être égal aux valeurs suivantes:

• pour le sud et les régions adjacentes - de 0,7 à 0,9 kW;
• pour la Russie centrale - de 1,0 à 1,2 kW;
• pour les régions et les territoires situés à la latitude de Moscou - de 1,2 à 1,5 kW;
• pour les régions du nord - de 1,5 à 2,0 kW.

En substituant les valeurs appropriées dans la formule pour le calcul, nous constatons que pour chauffer une maison de taille moyenne, dont la superficie ne dépasse pas 200 mètres carrés. m., situé dans la voie du milieu, l'équipement climatique nécessaire avec une capacité d'environ 22 kW.

Rappelez-vous que les chiffres concernent une chaudière à circuit unique. Si le modèle choisi suppose un chauffage simultané de l'eau, la puissance estimée doit être augmentée d'environ un quart.

Calcul du coût du carburant

Après avoir déterminé la puissance de l'équipement, il est nécessaire de calculer le gaz utilisé pour le chauffage.

Ceci est fait comme suit:

• la puissance de la chaudière est multipliée par le nombre de jours dans un mois et le nombre d'heures dans une journée;

22 kW * 30 jours * 24 heures = 15840 kW / heure

• La valeur obtenue doit être divisée par deux, car tout équipement ne fonctionne pas au mode maximum pendant toute la saison de chauffage.

15840 kW / h / 2 = 7920 kW / h

• ce nombre doit être multiplié par le nombre de mois pendant lesquels la maison doit être chauffée (dans la plupart des cas, 7);

7920 kW / heure * 7 mois = 55440 kW / heure

• un mètre cube de gaz naturel émet 10 kW d'énergie thermique; par conséquent, en divisant la valeur précédente par 10, nous obtenons la quantité de combustible utilisée pour le chauffage;

55440 kW / h / 10 = 5540 cu. mètres de gaz

• en multipliant ce chiffre par le tarif défini dans votre région, nous calculons le coût en termes monétaires.

Installation d'équipement

Étape 1. Étape préparatoire

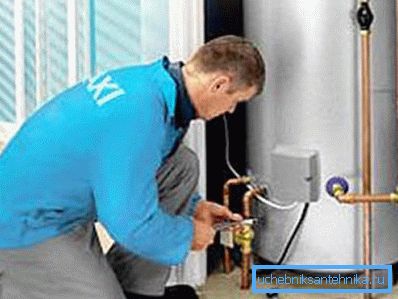

Tout d'abord, il convient de noter que l'installation de tout équipement de chauffage est un exercice assez laborieux, nécessitant la présence d'une certaine quantité de connaissances, d'expérience et d'outils.

En outre, l'installation de systèmes de chauffage au gaz, conformément aux codes et règlements de la construction applicables, doit être effectuée par des entreprises munies de permis.

Faites attention! Ces entreprises effectuent également la réparation des chaudières à gaz en cas de panne. L'ouverture indépendante de panneaux décoratifs et la modification de la conception des appareils de chauffage ne sont pas autorisées, car cela pourrait nuire à la santé et aux biens des personnes.

Avant d'acheter une chaudière, vous devez l'inspecter avec soin afin de détecter d'éventuels défauts externes, assurez-vous qu'il n'y a pas de rebut et vérifiez le jeu de livraison. Par exemple, des supports doivent être fixés à l'appareil de chauffage, avec lequel il est fixé au mur.

Même lors du choix, vous devez vous assurer que l'équipement est adapté à une utilisation avec un type de carburant spécifique. Ainsi, les appareils à gaz ne sont pas adaptés au raccordement à des bouteilles de gaz liquéfiés. Cependant, il existe des modèles universels où le brûleur peut être mis à niveau.

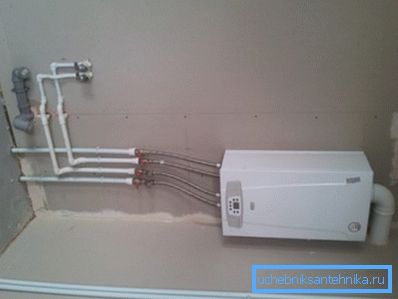

L'installation d'une chaudière à gaz doit être réalisée dans des locaux répondant aux exigences suivantes:

• température de l'air de + 5 à + 35 degrés Celsius;
• humidité non supérieure à 80%;
• le mur sur lequel le modèle mural sera suspendu doit être solide (la fixation sur une plaque de plâtre ou une autre cloison n'est pas autorisée);
• il est souhaitable de protéger la surface du sol ou du mur sur lequel l'appareil de chauffage est monté avec un joint d'étanchéité en matériau non combustible;
• la distance minimale entre l'appareil et la surface ne doit pas être inférieure à 5 cm;

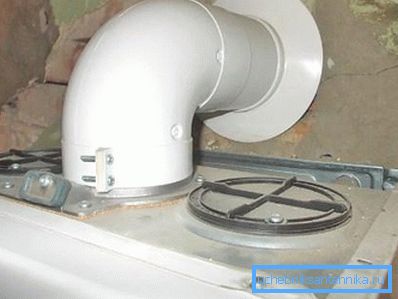

• il est impératif de déterminer où la cheminée ou le tuyau coaxial sera retiré pour éliminer les produits de combustion;
• Le raccordement électrique doit être effectué sur une prise mise à la terre et sur un disjoncteur qui coupe l’énergie en cas de surcharge.

Étape 2. Installation

Une fois encore, il convient de rappeler que l'installation de chaudières à gaz ne peut être effectuée qu'après avoir obtenu les autorisations nécessaires de la part de la société qui supervise le fonctionnement de ces équipements.

La procédure d'installation d'un appareil de chauffage mural comprend les étapes suivantes:

1. La fixation doit être effectuée à l'aide de vis autotaraudeuses d'un diamètre supérieur à 6 mm.. Ils auront besoin de quatre pièces. Les emplacements pour percer des trous sont marqués avec un marqueur aux dimensions indiquées dans le dessin, inclus dans l'emballage.

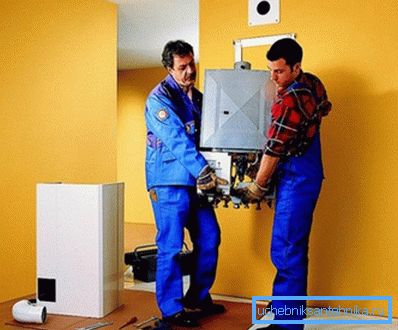

Astuce! Compte tenu du poids considérable de la chaudière, il est conseillé de ne pas l'installer seule, mais avec l'aide d'un ou deux assistants. Sinon, vous pouvez faire tomber le radiateur sur le sol et l’endommager.

1. Lors du choix d'un lieu, il convient de prendre en compte le fait que la distance entre le bord inférieur de l'appareil et la surface du sol doit être d'au moins 80 cm et que, du côté des panneaux latéraux jusqu'aux murs, d'au moins 50 cm.
2. Après avoir marqué, foré et installé les goujons, vous pouvez fixer la chaudière. Avant cela, il est nécessaire de porter sur sa partie supérieure un capuchon qui sert d’adaptateur pour le tuyau. Veillez également à éviter les distorsions. Cela aidera le niveau de construction ordinaire.
3. Certains types d'équipement sont livrés avec un support de parapet. Il faut d’abord l’installer, puis l’équipement climatique.

Étape 3. Connectez les conduites d'eau

Tout d’abord, il convient de familiariser cette section avec les propriétaires de chaudières à double circuit qui, en plus de chauffer le liquide de refroidissement, fournissent de l’eau chaude aux résidents.

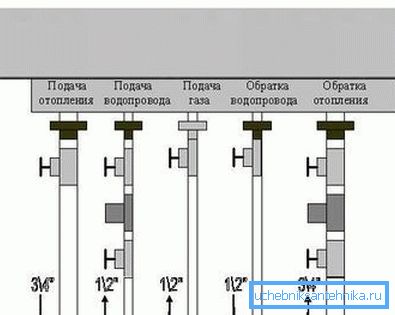

La procédure de connexion des pipelines est la suivante:

1. Les fiches qui protègent l'équipement de la poussière, des débris et des objets étrangers sont retirées des tuyaux d'entrée et de sortie de l'appareil de chauffage.
2. Le tuyau d'alimentation en eau doit être raccordé à l'aide d'un filtre angulaire qui retient les particules solides éventuellement présentes dans l'eau du robinet.
3. Il est souhaitable d'équiper toutes les entrées et sorties d'eau avec des vannes d'arrêt. Dans ce cas, vous pouvez facilement débrancher la chaudière de l'alimentation en eau si nécessaire.
4. Si de l'eau contenant beaucoup de sel s'écoule dans votre système d'alimentation en eau, vous devez également utiliser des adoucisseurs, sinon les dépôts de tartre à l'intérieur de la chaudière peuvent provoquer une rupture prématurée.

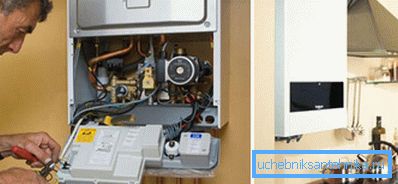

Étape 4. Connexion au gaz

Cette procédure est effectuée exclusivement par des spécialistes des services de gaz. Sinon, vous risquez une amende, car vous enfreignez la procédure en vigueur pour le fonctionnement de ce type d'équipement.

Assurez-vous que les nuances suivantes sont observées:

• le raccordement est fait en utilisant un tuyau en métal rigide;
• le joint doit être équipé d'un joint paronit;
• Vous devez également installer un analyseur d’air qui notifie la présence de gaz dans la pièce, une soupape à gaz et un compteur.

Conclusion

N'oubliez pas que les chaudières à gaz, les cuisinières et les chauffe-eau sont liés aux équipements dont le fonctionnement est associé à un risque accru. Par conséquent, son installation, son raccordement au réseau de gaz et ses réparations doivent être effectués en stricte conformité avec la procédure établie.

Vous pouvez en savoir plus sur les règles d'utilisation des appareils à gaz dans la vidéo ci-dessous.
