Installation de radiateurs: caractéristiques de conception,

Dans cet article, nous expliquerons comment effectuer de manière indépendante l’installation de radiateurs à l’aide des outils et consommables disponibles. Autrement dit, nous ne nous concentrerons pas sur les schémas de câblage, car notre portail contient des articles pertinents à cet égard, et nous examinerons en détail comment installer des batteries de différentes modifications.

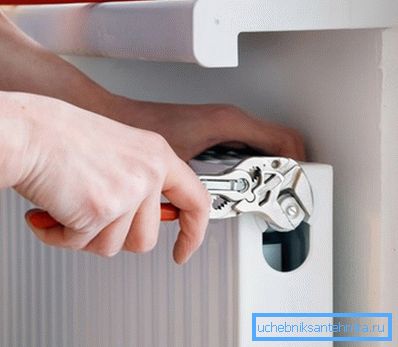

Installez un radiateur pour tout le monde

Briefing d'introduction

Le sujet de l'article suscite un intérêt considérable car le prix des services de plombiers professionnels est élevé, alors qu'avec des travaux de démantèlement, vous vous débrouillerez sûrement et économiserez de l'argent de cette manière.

Avant d’examiner les méthodes actuelles d’installation des radiateurs, nous aborderons les caractéristiques de conception de ces appareils à prendre en compte lors de l’installation.

Caractéristiques de construction

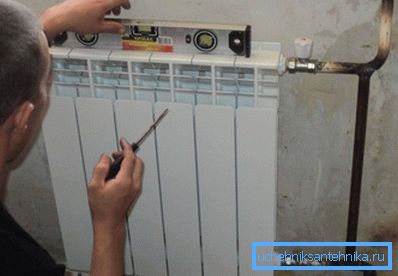

Positionnement de la batterie par niveau d'eau

Toutes les batteries de chauffage, quels que soient les matériaux de production utilisés lors de leur fabrication, ainsi que leurs dimensions, quelle que soit leur configuration, ont une entrée et une sortie. Dans la plupart des appareils en vente, ces trous sont dupliqués pour permettre la connexion supérieure et inférieure.

Lors de l'installation, une partie des trous technologiques reste inutilisée. Afin de garantir l'étanchéité de l'appareil, des bouchons spéciaux sont utilisés, qui sont vissés dans les trous technologiques.

Kit de montage d'origine pour radiateur 3 4 “GLOBAL”

L'équipement standard de l'appareil de chauffage n'est pas équipé des connecteurs et raccords requis (éléments de raccordement pour raccordement au pipeline). Par conséquent, une commande supplémentaire sera nécessaire pour acheter un kit spécial pour le montage des radiateurs.

En règle générale, ces kits sont standard et adaptés pour une connexion latérale ou croisée. Mais il existe des batteries conçues pour le tuyau d’admission inférieur des tuyaux d’admission et d’échappement. Dans ce cas, en plus du kit d’installation principal, vous devrez acheter un ensemble spécial pour la connexion à des connexions étroitement ajustées.

Une autre caractéristique importante du dispositif des appareils de chauffage avec circulation de liquide de refroidissement est la possibilité d’installation murale ou au sol. Dans ce cas et dans un autre, vous devrez acheter du matériel de montage spécial - des supports, modifications dont nous tiendrons compte dans la description du travail d’installation.

Installation de radiateurs en fonte

Sur la photo, une batterie en fonte après l'installation

Les structures en fonte constituent la solution optimale pour l'installation dans des systèmes centralisés et dans des systèmes autonomes de type gravité construits à l'aide de chaudières avec vase d'expansion externe. Le schéma d’installation des radiateurs de chauffage en fonte dépend du type de gaine, de laquelle le liquide de refroidissement sera fourni et de l’eau qui a laissé la température passer.

Considérez les instructions d’installation du radiateur en fonte à trois doigts le plus courant.

On l'appelle généralement trois doigts, car trois doigts s'insèrent dans l'espace entre les sections.

  • Au début, marquez l'endroit où l'installation sera effectuée.. Traditionnellement, cet endroit est la zone sous la fenêtre. Le choix de cet endroit n’est pas accidentel, car il permet d’atteindre une convection optimale (circulation d’air chaud et froid) dans le cadre d’une pièce chauffée. Nous mesurons le rebord de la fenêtre et déterminons son centre. Ensuite, mesurez la longueur de l’appareil à installer, déterminez son centre et marquez-la sur le mur en alignant les centres.
  • Tracez une ligne horizontale qui correspondra à la ligne supérieure de la batterie. Cette ligne doit être située strictement horizontalement, ce qui peut être déterminé à l'aide du niveau d'eau.

Important: Si les batteries sont installées avec une pente, il est très probable que des bouchons d’air se forment dans des sections séparées.

  • Tracez des lignes verticales correspondant au centre des espaces entre les sections les plus à l'extérieur..

En règle générale, 4 supports suffisent pour installer le périphérique: deux en bas et deux en haut. Toutefois, si le mur est ancien ou si la batterie est composée de 12 sections ou plus, vous pouvez utiliser 6 supports au lieu des 4 points de fixation standard. Les monteurs intermédiaires montent leurs propres mains dans l’espace entre les deux sections centrales.

Exemple d'installation de support
  • En utilisant les supports à broches, nous marquons le centre du trou de 2 à 3 mm au-dessus du centre des trous d’entrée supérieur et inférieur.
  • Percez les trous avec un foret de diamètre approprié (12 mm) à la profondeur du joint en plastique.
  • Les joints en plastique insèrent les trous et les enfoncent jusqu'à ce qu'ils affleurent à la surface du mur.
  • Vis supports.
  • Grinder couper le tuyau à la longueur désirée.
  • Accrocher le radiateur. S'il est installé correctement, l'appareil tombera sur tous les supports et ne balancera pas si vous appuyez dessus.
  • L'étape suivante consiste à installer des radiateurs en fonte sur les tuyaux. Dans les trous technologiques, à l'aide de câbles de remorquage ou de fum-ruban, nous tordons les mécanismes de verrouillage auxquels nous attachons la coupe initiale à la longueur souhaitée du tuyau. Pour ce faire, les extrémités des tuyaux sont traitées avec des matrices, coupant le filetage, dont le pas et les dimensions correspondent au filetage des vannes d'arrêt.

Astuce: Si la connexion est établie avec un câble, nous recouvrons la partie supérieure du joint avec de la peinture à l'huile. Une fois que la peinture a séché, le composé sera plus hydrophobe.

Après l'installation, le liquide de refroidissement est versé dans le système et le degré d'étanchéité des connexions est vérifié. Si des fuites sont observées ou si le chauffage est installé de manière incorrecte, il peut être nécessaire de retirer les radiateurs en fonte.

Types de support

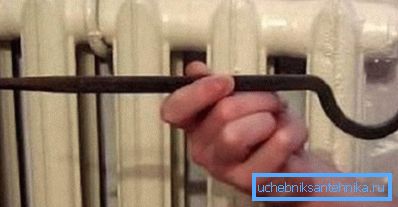

Support de trou de fond traditionnel
  • Des fixations en acier réglables, des supports en fonte, des fixations sur la bande en acier et des fixations pour glissières de cale d'espacement jusqu'à 30 cm de long sont utilisés pour les batteries en fonte.
  • Pour les batteries en aluminium et bimétalliques, vous pouvez utiliser des attaches en acier renforcé ou des supports en acier avec des goujons de 17 cm de long au maximum.

Caractéristiques de l'installation des batteries bimétalliques et en aluminium

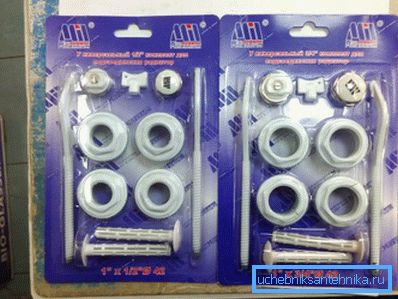

Kit de montage pour radiateur 3 4 de fabricants alternatifs

Outre les batteries en fonte, les modifications bimétalliques et en aluminium massif sont largement représentées sur le marché. Demandez-vous comment installer un radiateur de chauffage dans l'appartement, à condition qu'il soit en aluminium ou en combinaison avec de l'acier.

Important: si vous devez augmenter la pile bilame ou en aluminium ou au contraire la raccourcir en modifiant le nombre de sections, vous aurez besoin d’une clé spéciale pour radiateur. Cette clé est alternativement insérée dans les entrées inférieure et supérieure et vous permet de démonter un seul produit en plusieurs parties distinctes ou d'assembler plusieurs sections ensemble.

Un exemple d'installation non conventionnelle de radiateur en aluminium

Une fois que le nombre requis de sections est constitué, nous installons les raccords. À cette fin, nous utilisons un kit de montage universel pour radiateurs, composé d’écrous à douille et de bouchons. Les écrous à visser sont vissés dans les trous où les tuyaux seront connectés, et les bouchons sont vissés dans les deux trous restants.

Important: lors de l’installation de raccords, nous utilisons un ruban fumigène que nous enroulons dans le sens des aiguilles d’une montre. Si l'enroulement est effectué dans le sens antihoraire, lors du dévissage du bouchon de traversée, le mastic doutera et n'offrira pas une étanchéité suffisante.

Diagramme du rapport de puissance et emplacement des batteries

Le marquage de la position de l'appareil est identique à celui du montage de batteries en fonte. Mais il y a une chose à considérer. L'espace entre les profilés en aluminium est d'un ordre de grandeur plus étroit que celui séparant les profilés en fonte; l'emplacement des supports doit donc être déterminé avec une précision particulière.

Si l'installation est effectuée à l'aide de tuyaux en métal et plastique, le radiateur est d'abord suspendu, puis les tuyaux sont coupés et raccordés. Si, au lieu du stratifié à base de métal, on utilise du polypropylène plus durable, nous effectuons tout d’abord le découpage et le soudage des tuyaux, puis nous plaçons la batterie et effectuons le raccordement.

Tableau de compatibilité des métaux dans le système de chauffage

Important: Certains réchauffeurs et tuyaux peuvent être incompatibles, car ils forment un couple galvanique, ce qui contribue au développement de processus corrosifs. Par exemple, une combinaison de tuyaux en acier et d'aluminium n'est pas recommandée. Dans le même temps, les tuyaux en polypropylène constituent une solution universelle pour tous les types de batteries.

Conclusion

De ce qui précède, nous pouvons tirer la conclusion suivante. Pour effectuer l'installation ou le démontage d'un radiateur de chauffage, il n'est pas nécessaire d'être un professionnel. Il suffit de faire soigneusement toutes les étapes énumérées ci-dessus et vous obtiendrez certainement le résultat souhaité.

Pour installer le radiateur plus facilement, nous vous recommandons de regarder la vidéo dans cet article.
