Installation de radiateurs de chauffage: comment réparer la

L'installation de batteries dans la configuration du système de chauffage d'un appartement ou d'une maison privée est une entreprise assez coûteuse, car le prix des services des équipes de construction embauchées est assez élevé. Par conséquent, beaucoup effectuent l'installation de radiateurs de leurs propres mains.

Il n'y a rien de compliqué à ce sujet. La séquence complète des actions est décrite en détail ci-dessous.

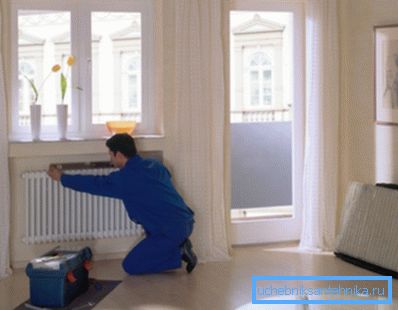

Les radiateurs à installation automatique économiseront de l'argent

Sélection de l'amarrage avec des pipelines

Avant d'installer un radiateur de chauffage dans un appartement ou une maison privée, vous devez décider de la manière dont l'eau chaude sera fournie et de manière à ce que le caloporteur qui a déjà dégagé de la chaleur soit évacué. Le schéma d’installation des radiateurs de chauffage dépend du mode d’agencement du réseau de chauffage (à un ou deux tubes), de la conception des batteries elles-mêmes et du nombre de sections qu’elles contiennent.

Considérez les options principales:

  1. Connexion à sens unique aux buses latérales. Cette méthode d'alimentation en liquide de refroidissement est la plus populaire. Dans ce cas, le tuyau d'entrée est connecté au haut de la batterie, le tuyau de décharge - au bas. L'avantage de la solution est que de cette manière, l'efficacité maximale de l'appareil est atteinte.

Le tuyau d'entrée peut être raccordé au bas du panneau chauffant, mais la production de chaleur est réduite de plus de 5%.

Sur la photo - schéma d'un raccordement à sens unique d'un radiateur de chauffage

Astuce! Lors de l’amarrage de batteries à plusieurs sections, les dernières peuvent se réchauffer mal en raison d’un manque d’alimentation en eau. Dans ce cas, il est recommandé d'équiper en plus l'extension du conduit de l'échangeur thermique.

  1. Connexion inférieure. Il est utilisé dans le cas où les canalisations principales étaient cachées sous le revêtement de sol ou le socle. Son avantage est une esthétique maximale - les pipes ne gâcheront pas le look de la pièce. Leurs courtes longueurs sortent du sol et rejoignent immédiatement les buses entrantes des batteries.

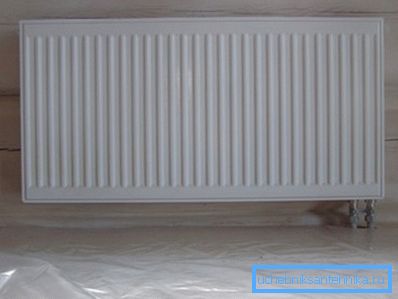

Connexion inférieure de la batterie: les tuyaux sont complètement invisibles
  1. Installation diagonale d'un radiateur de chauffage à faire soi-même. Cette méthode est utilisée uniquement si une grande batterie est installée (le nombre de sections dépasse 12). La tuyauterie d'entrée rejoint la buse supérieure d'un côté de la batterie et sort par l'ouverture inférieure du bord latéral opposé.

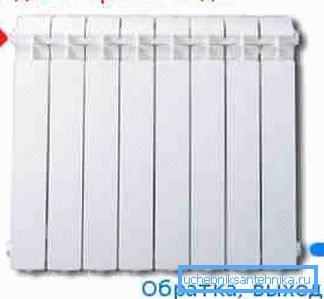

Schéma de connexion diagonale de la batterie

De plus, il existe deux manières de transférer le liquide de refroidissement:

  • cohérent - dans ce cas, l’eau chauffée sort du poêle et revient en passant par chaque radiateur installé dans l’appartement ou la maison;
  • parallèle - lors de l'installation du réseau de chauffage, la canalisation principale est posée, où les batteries de chauffage sont claquées à travers des raccords.

La première méthode est plus économique, car elle consomme moins de matériaux. Cependant, si le besoin de réparer des radiateurs se fait sentir, il sera nécessaire d’éteindre tout le réseau et d’en drainer le liquide de refroidissement, ce qui est impossible pendant la saison froide.

Raccordement consécutif de radiateurs

Un autre inconvénient de ce schéma est la répartition inégale de la chaleur. Les batteries qui sont montées plus près de la chaudière (ou aux étages supérieurs de la maison) se réchaufferont davantage. L'installation d'un nombre différent de sections aidera à faire face à cette situation (plus le radiateur est éloigné, plus il y en a).

La deuxième méthode nécessite l'utilisation de gros tuyaux, vannes et raccords. Mais le système de chauffage parallèle peut être divisé en plusieurs fragments autonomes.

La réparation du radiateur ne nécessite pas d'éteindre le chauffage. À l’aide de grues, il suffit de bloquer l’accès du caloporteur à cette partie du réseau.

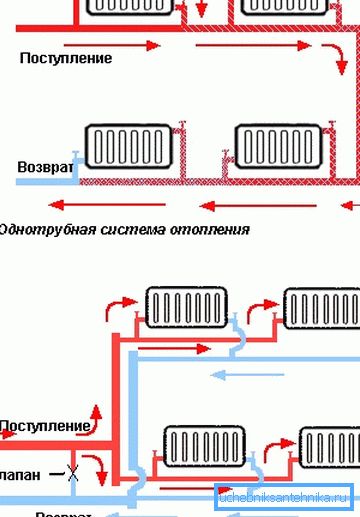

Raccordement parallèle de radiateurs dans des systèmes de chauffage monotube et bitube

Ici aussi, ce n’était pas sans défauts. Si la pression du fluide dans les tuyaux est basse, une quantité moindre d’eau chauffée ira au radiateur, ce qui réduira également l’efficacité du chauffage. Pour éviter cela, les dérivations (tuyaux de trop-plein) entre les tuyaux d'entrée et de sortie doivent être d'un diamètre inférieur et équipées de vannes d'arrêt.

Connexion des radiateurs

Exigences générales

Certaines règles d'installation de radiateurs doivent impérativement être respectées, quels que soient les matériaux que vous installez.

Nous parlons en particulier de la distance entre les différents éléments structurels du bâtiment et du panneau chauffant lui-même:

  1. Il doit y avoir au moins 10 cm d'espace libre entre le bord supérieur du radiateur de chauffage et le rebord de la fenêtre.
  2. Il devrait y avoir un écart de plus de 12 cm de large entre le revêtement de sol et la surface inférieure du panneau chauffant.
  3. La distance entre le panneau chauffant et le mur sur lequel il est fixé doit être de 2 à 5 cm. Si la surface verticale derrière le radiateur est recouverte d’une couche de matériau réfléchissant la chaleur, la longueur des supports de fixation inclus dans le kit risque de ne pas être suffisante. devra acheter d'autres accessoires.

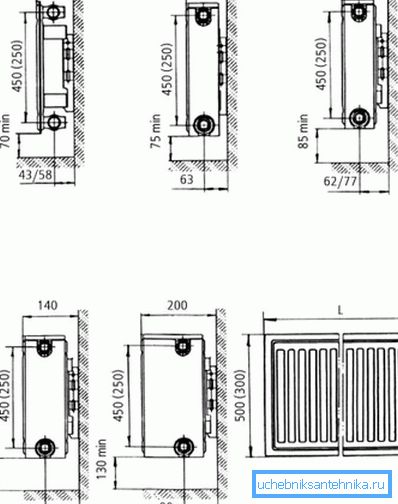

Distance recommandée aux murs et au sol lors du raccordement des batteries

Faites attention! Les exigences décrites ci-dessus permettent d'organiser une convection naturelle de l'air, c'est-à-dire un mélange de masses d'air froid et chaud dans la pièce. De ce fait, la pièce se réchauffe plus rapidement et plus uniformément. Leur non-respect entraîne l'apparition de zones locales d'air froid et chaud, la formation de buée sur les lunettes et d'autres problèmes.

L'ordre de travail

L'installation des radiateurs en fonte, ainsi que de leurs homologues en aluminium ou en acier, est la suivante:

  • démantelé l'ancien équipement de chauffage;
  • le marquage est fait, selon lequel les supports tenant la nouvelle batterie seront fixés;
  • le matériel de fixation est installé (pour cela, vous aurez besoin de chevilles ou de boulons d'ancrage);

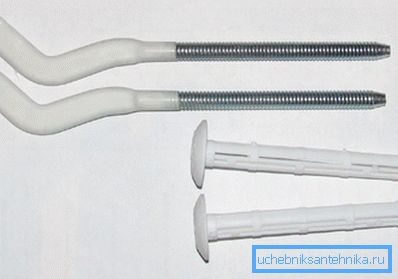

Supports de fixation de batterie
  • le panneau de chauffage est en cours d’assemblage (le nombre nécessaire de sections est en cours d’assemblage, les robinets Mayevsky, les vannes d’arrêt, les thermostats, etc.) sont installés;
  • la batterie finie est suspendue aux crochets (si la disposition et le perçage ont été effectués correctement, le panneau chauffant devrait facilement «s'allonger» à l'endroit prévu à cet effet);
  • l'accouplement avec le pipeline est effectué (des accouplements filetés spéciaux sont utilisés à cet effet - décalages).
Le lieu de la jonction de la batterie avec le tuyau doit être soigneusement scellé et équipé de vannes

Faites attention! Les joints d'étanchéité doivent faire l'objet d'une attention accrue. C’est ici que se produisent le plus souvent des fuites qui, entre autres choses, peuvent conduire à une aération du système.

Conclusion

L'installation d'une batterie de chauffage est un processus assez simple, mais toutes ses étapes doivent être effectuées avec soin et efficacité. Ce n’est qu’alors que le réseau climatique installé offrira confort et confort à la maison.
