Installation de radiateurs de chauffage dans des

L'installation professionnelle de radiateurs dans un appartement est un service fourni par de nombreuses organisations spécialisées. Les spécialistes s’acquitteront de cette tâche rapidement et efficacement. De plus, le résultat final sera conforme aux normes régissant l’installation d’appareils sanitaires.

Lorsque vous commandez des travaux d'installation professionnels, vous devez considérer que le prix de ce service sera élevé. En attendant, avec un outil d'installation simple dans l'atelier à domicile et du temps libre, le travail d'installation peut être effectué à la main sans sacrifier la qualité du résultat final.

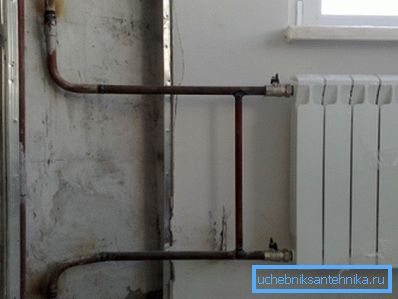

Nouveau radiateur bimétallique à la place de l'ancienne fonte

Dans cet article, nous vous parlerons de tout ce que vous rencontrerez lors de l'installation des appareils de chauffage. Toutefois, avant d'installer des radiateurs dans l'appartement, tenez compte des exigences qui s'appliquent à la fois au matériel de chauffage et à l'installation.

Règles à prendre en compte lors du remplacement des radiateurs

Tableau de compatibilité des métaux dans les systèmes de chauffage

Les taux d'installation des radiateurs dans l'appartement sont régis par les règles données dans le SNiP.

  • Le radiateur sélectionné pour remplacer les appareils d'origine doit résister à la pression du liquide de refroidissement dans le système. Si le système est centralisé, il est nécessaire de se renseigner sur les paramètres de pression dans la gestion de la maison.
  • Le matériau constituant le nouveau radiateur ne doit pas former de paire galvanique avec des tuyaux, car cela peut contribuer au flux intensif de processus corrosifs.
  • La distance entre le bord supérieur de l'appareil de chauffage et le bord inférieur du seuil doit être de 100 mm. Si cette distance est inférieure à 3/4 de la profondeur du chauffage, l'intensité du dégagement de chaleur diminuera de plusieurs fois, ce qui ralentira le chauffage de l'air dans la pièce.
  • La distance du plan inférieur de l'appareil de chauffage doit être d'au moins 100 mm et d'au plus 150 mm. Si l'écart est inférieur à la norme indiquée, il peut y avoir une difficulté dans le transfert de chaleur. Si l'écart est plus grand que nécessaire, la différence de température sur toute la hauteur de la pièce augmentera.
  • La distance entre la surface des murs et la paroi arrière du radiateur doit être d’au moins 20 mm.. Si cette distance est réduite de moitié, la puissance calorifique de l'appareil de chauffage sera considérablement réduite et de la poussière s'accumulera sur sa partie supérieure.

L'installation du radiateur de chauffage dans l'appartement peut varier en fonction du type de système de chauffage et du type de raccordement de la batterie aux tuyaux.

Schéma de connexion diagonale

À ce jour, trois types de connexion sont pertinents: une connexion à sens unique, une connexion inférieure et une connexion diagonale. Le choix du type de raccordement dépendra des caractéristiques de conception du radiateur et de la méthode de raccordement des tuyaux.

Connexion latérale

Si les tuyaux sont conduits dans les rainures ou sur la partie extérieure du mur, la connexion sera latérale ou en diagonale. Si les tuyaux sont connectés à la base du sol, la connexion peut être inférieure.

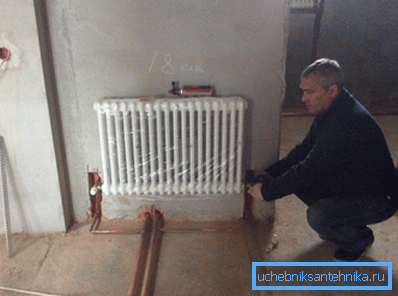

Connexions inférieures de la batterie avec trous latéraux

La plupart des radiateurs ne sont équipés que d’un ensemble latéral de trous technologiques. La connexion de tels dispositifs selon le schéma inférieur n’est pas facile, il est donc préférable de faire attention aux batteries qui sont équipées d’une paire de ports d’entrée supplémentaires directement au bas.

Matériaux et outils pour travaux d'installation

Dans le montage photo sgona utilisant la soudure au gaz

Pour installer les radiateurs de leurs propres mains dans l'appartement a été effectué avec succès, vous devez vous procurer à l'avance tous les outils et le matériel nécessaires.

Alors, ce dont nous avons besoin:

  • Radiateur de chauffage, sélectionné en fonction des paramètres du système de salle et de vos préférences personnelles.

Important: si un radiateur sectionnel doit être raccourci ou inversement pour augmenter plusieurs sections, une clé de radiateur spéciale avec des marques repérées est requise, chacune correspondant à une section.

  • Bouchons traversants - raccords spéciaux conçus pour connecter les tuyaux aux tuyaux d’entrée et de retour. En règle générale, les embouteillages présentés dans la vente sont standard. Toutefois, lors de l’achat, il est préférable de préciser si le diamètre du produit correspond au diamètre des orifices d’entrée de la batterie.
  • Les prises - sont acquises par le nombre de trous technologiques non utilisés. Le diamètre des bouchons doit correspondre au diamètre de l'alésage.
  • Supports - une large gamme de matériel pour lequel vous pouvez accrocher un radiateur.

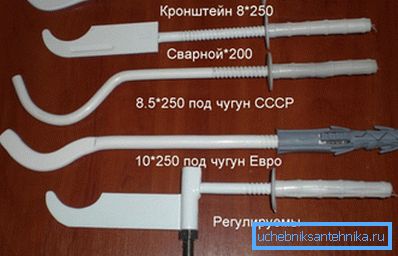

Types de support

Pour la plupart des appareils de chauffage modernes, on utilise des goujons avec des joints en plastique. Pour les vieilles batteries en fonte, vous pouvez utiliser des supports d’entraînement classiques d’une longueur maximale de 30 cm.

Important: si le nouveau chauffage, en termes de taille et de configuration, correspond au périphérique installé à l'origine, vous pouvez utiliser les supports déjà montés dans le mur.

  • Matériaux d'étanchéité: ruban adhésif ou étoupe. Si le joint est compacté avec une étoupe, une couche de peinture à l'huile doit être appliquée sur le joint pour une meilleure hydrophobie.
  • Une clé à gaz pour le démontage des anciennes connexions et une clé à molette pour travailler avec de nouveaux raccords.
  • Clé hexagonale pour 30 pour bouchons à visser.
  • Bulgare pour couper des tuyaux en métal ou une scie à métaux pour couper un pipeline de polymère.
  • Matrices pour couper les filets externes sur les tuyaux en métal.
  • Machine à souder pour assembler des éléments structurels en métal ou un fer à souder pour travailler avec des tuyaux en plastique.
  • Le perforateur avec la perceuse (diamètre de 12 mm).
  • Niveau d'eau, ruban à mesurer et un crayon.

Nous avons donc compilé une liste d’outils et de consommables nécessaires au travail d’installation. Il reste à apprendre à installer des radiateurs dans l'appartement.

Travaux d'installation

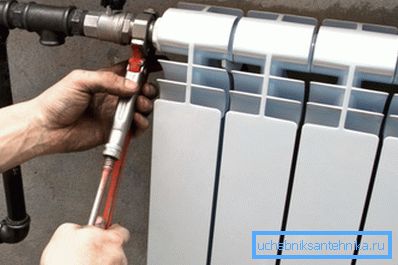

Raccords tournants

L'installation de radiateurs de chauffage dans un immeuble à appartements implique l'exécution de travaux échelonnés, dont la qualité dépend de la qualité et de la séquence du résultat final.

Important: Les travaux d’installation pour le remplacement des équipements de chauffage dans un immeuble ne doivent être effectués qu’à la fin de la saison de chauffage, lorsque l’eau du système est vidangée.

L'instruction est la suivante:

  • À l'aide de la clé de gaz, démontez l'ancienne pile. L'utilisation d'une clé à gaz est motivée par le fait que, contrairement à une clé, elle capture et resserre l'écrou. En conséquence, même les anciens composés acides peuvent être désassemblés. Si l'écrou se desserre avec difficulté, la rouille peut être ramollie avec des fluides spéciaux tels que le WD-40.

Important: Nous retirons la batterie des supports, non pas seule, mais ensemble car, très probablement, elle est partiellement remplie d’eau.

  • Une fois l’ancien appareil de chauffage démonté, nous mesurons l’emplacement du nouveau radiateur. Nous faisons cela conformément aux règles énumérées précédemment.
  • Percer des trous pour les supports. En installant les supports, vérifiez leur position horizontale. Si la batterie est usée, des bouchons d’air peuvent se former dans des sections séparées.
  • Sur les supports installés, nous accrochons la batterie et vérifions immédiatement qu’elle ne se balance pas lorsque vous appuyez dessus.
  • À l'aide d'une clé, nous connectons les raccords aux tuyaux.

Important: Vérifiez l’étanchéité des connexions immédiatement, vous devez donc attendre que le système soit purgé.

Conclusion

Nous avons donc passé en revue, en termes généraux, les instructions relatives à l’installation d’appareils de chauffage dans les appartements. Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
