Installation de radiateurs de chauffage: normes et règles

L'installation d'un radiateur de chauffage est une tâche cruciale, dont la qualité de mise en œuvre conditionne le fonctionnement de l'ensemble du système. Pour éviter une inondation dans l'appartement et des fuites de connexions, vous devez connaître la procédure et les règles d'installation des appareils de chauffage. Nous allons vous dire comment installer un radiateur de chauffage.

Pour comprendre comment installer des radiateurs, vous devez connaître les principes de base de ce travail.

Installation de radiateurs de chauffage

Schémas de tuyauterie

Avant d'installer correctement les radiateurs, déterminez le type de câblage.

Les règles d'installation des radiateurs peuvent varier en fonction du type de système de chauffage et de la méthode de raccordement des appareils.

Par type de système peut être:

  1. Tuyau simple. Ici, les produits sont connectés en série à un seul tuyau, qui assure à la fois l’alimentation et le retour du caloporteur. Dans ce cas, le flux de retour du convecteur précédent est le flux du suivant, et chaque noeud suivant reçoit un réfrigérant légèrement refroidi;
  2. Deux tuyaux. Dans ce schéma, les produits sont connectés en parallèle entre deux tuyaux: alimentation et retour. Dans ce cas, le liquide de refroidissement de la même température est fourni à tous les noeuds;
  3. Collecteur. Ici, il existe une combinaison des deux méthodes précédentes: entre deux conduites, alimentation et retour, des circuits à une conduite avec un convecteur sont connectés en parallèle. Comme il existe généralement de nombreux circuits de ce type, ils sont connectés via des collecteurs, ce qui explique le nom du type de câblage.

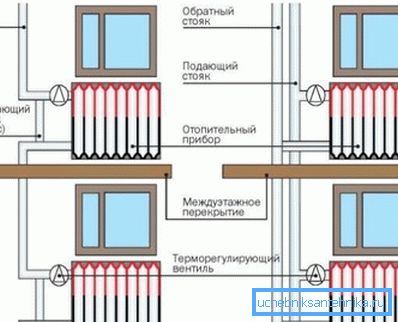

Systèmes de câblage à un ou deux tuyaux.

Faites attention! Il est simple de distinguer un système d’un autre: dans un système monotube, un seul tuyau est inséré dans chaque échangeur de chaleur, dans un tuyau à deux tuyaux, il y a deux tuyaux, dans un système collecteur, deux tuyaux de chaque appareil vont à un noeud collecteur.

Le schéma d'installation des radiateurs présente les principales différences dans la mise en œuvre d'un système à un ou deux tuyaux. Le fait est que l'installation de radiateurs de chauffage dans un système à une conduite selon SNiP nécessite un by-pass, ce qui empêche le circuit de se rompre en cas de rupture d'un des convecteurs.

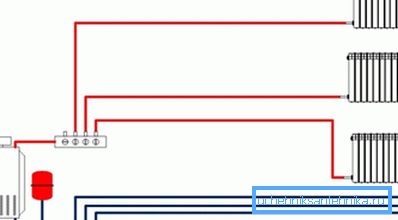

Schéma collecteur de câblage.

Dans le cas de circuits collecteur et à deux tubes, les batteries sont connectées en parallèle et le circuit ne se rompt pas. Le retrait et l'installation du radiateur de chauffage est possible sans arrêter le système. Pour ce faire, il suffit de fermer les robinets installés sur les buses d’entrée et de sortie du liquide de refroidissement.

Faites attention! Les systèmes de câblage à deux tuyaux et à collecteur sont considérés comme plus efficaces et progressifs, mais leur prix est plus élevé en raison du plus grand nombre de tuyaux du système de chauffage et des vannes.

Méthodes de connexion de la batterie

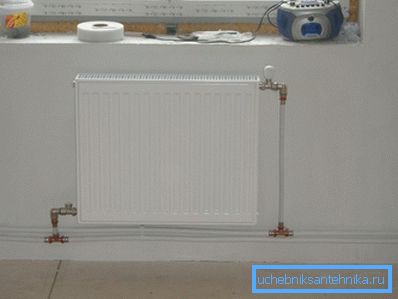

La photo montre un exemple de connexion en diagonale du convecteur.

En plus du câblage, l'installation d'un radiateur de chauffage dépend de la manière dont il est connecté au pipeline.

Il existe trois méthodes de ce type:

  1. Connexion latérale. La plupart du temps, dans les maisons de construction soviétique, en particulier avec le câblage vertical, lorsqu'un ou deux montants montent dans la pièce, deux tuyaux de branchement, auxquels un côté de la batterie est connecté, entrent de la pièce;
  2. Connexion inférieure. Cette méthode est plus typique du câblage horizontal, lorsque la ligne passe sur le sol ou sous celui-ci, et que le dispositif est connecté à l’axe collecteur inférieur aux buses;
  3. Connexion diagonale. Peut être utilisé dans les deux versions de la mise en page. Ici, la buse de distribution pénètre dans l’ouverture supérieure d’un côté du produit et le retour sort de l’ouverture inférieure du côté opposé.

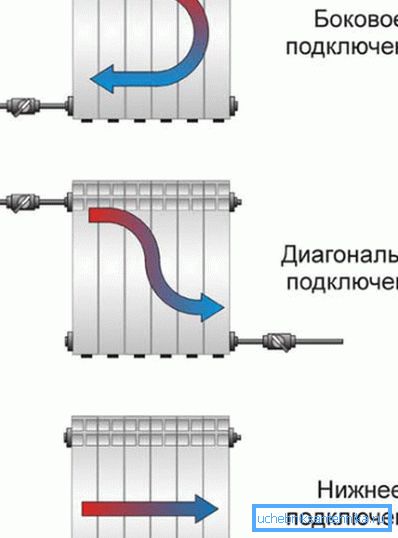

Radiateurs de chauffage avec installation de différentes manières.

Faites attention! Il existe encore des différends sur le schéma de câblage correct. On peut dire que la connexion par le bas est la moins efficace, tandis que la méthode en diagonale chauffe l'échangeur de chaleur de la manière la plus uniforme.

Règles d'installation

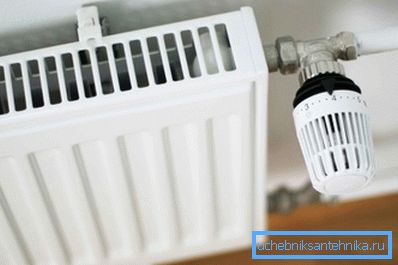

Il est important de respecter les normes d'installation des radiateurs.

Avant d’installer les radiateurs, vous devez connaître les règles et réglementations de base relatives à leur installation.

Il y a des règles qui sont plutôt de nature recommandatoire:

  • La batterie est installée sous la fenêtre. L'axe central de l'ouverture de la fenêtre doit coïncider avec l'axe central du produit. Cela évite les courants d'air et la condensation sur le verre;
  • Il est souhaitable de disposer les tuyaux d’entrée avec un léger biais en faveur du mouvement de l’eau. Ceci empêchera l'entrée et l'accumulation d'air dans l'unité de chauffage et la perte de transfert de chaleur qui en découle.

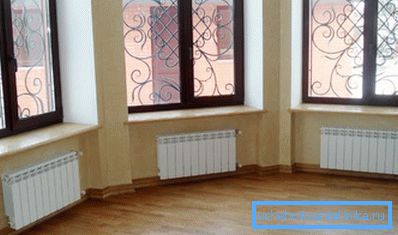

Les appareils doivent de préférence être situés sous les fenêtres.

Il existe également des règles plus strictes:

  • Le rebord de la fenêtre ne doit pas recouvrir complètement la batterie, sinon des courants de convection ne chaufferont pas la vitre de la fenêtre, ce qui pourrait provoquer la formation de buée sur la fenêtre et la formation de condensation sur le rebord de la fenêtre;
  • La distance entre le sommet du convecteur et le rebord de la fenêtre doit être d’au moins 5 cm;
  • La distance entre le bas du produit et le sol ne doit pas être inférieure à 5 - 10 cm;
  • Un espace d’au moins 4 cm doit exister entre le mur arrière de l’appareil et le mur.
  • Le rebord de la fenêtre ne peut couvrir plus de la moitié de l'appareil.

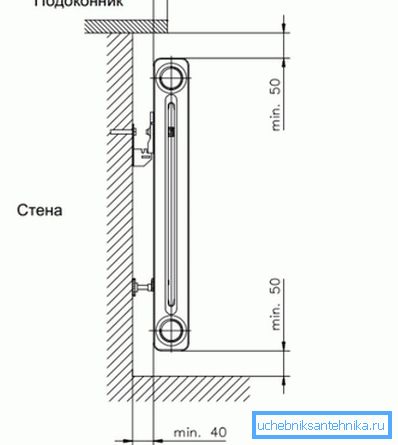

Règles d'installation

Faites attention! Le respect de ces distances permettra une convection et une circulation normales du flux d'air, condition préalable à un bon transfert de chaleur.

Procédure d'installation de la batterie

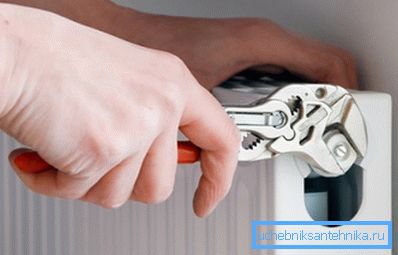

Considérons l'ordre du travail.

Si vous souhaitez installer vous-même un convecteur de chauffage, vous devez connaître l'ordre des travaux:

  1. Fermez les robinets d’alimentation, puis démontez l’ancien appareil;

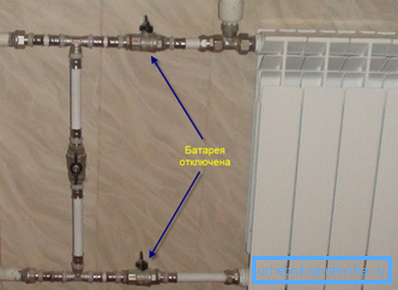

Fermer les robinets et démonter l'ancienne pile.
  1. Marquez les points de montage des supports pour le nouveau produit;

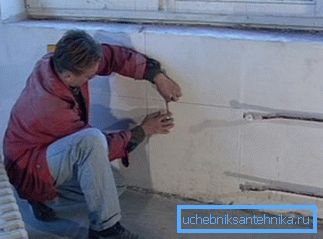

Faire le balisage.
  1. Fixez les supports au mur avec des chevilles ou des boulons d’ancrage;

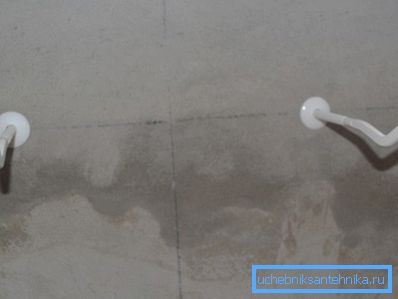

Selon le balisage, nous montons des supports.
  1. Nous accrochons le produit sur les supports, vérifions la géométrie à l'aide du niveau: il doit rester strictement horizontal, sans distorsion;

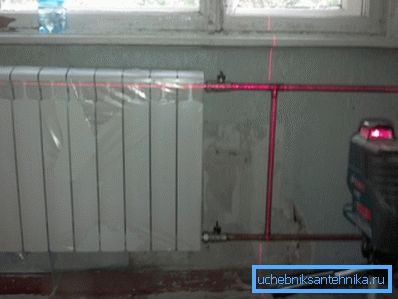

Exposer horizontalement par niveau.
  1. Nous assemblons un ensemble d'armature: installons la vanne et la vanne sous la tête thermique, ainsi que la vanne Mayevsky pour l'air sgon;

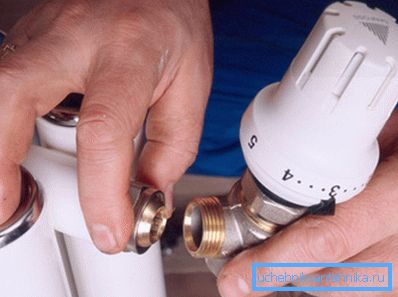

Installer des vannes et des robinets.
  1. Connectez les tuyaux du tuyau principal à l'échangeur de chaleur.
Connectez le tuyau de chauffage à l'échangeur de chaleur.

Faites attention! L'installation de radiateurs en fonte nécessite une préparation et un choix plus importants des raccords de fixation, car leur poids dépasse de nombreuses fois les analogues de l'aluminium ou du bimétallique moderne.

Conclusion

Le remplacement et l'installation des appareils de chauffage doivent être pris au sérieux, car la qualité de ces travaux déterminera le confort de la maison. Pour installer correctement, vous devez suivre les instructions d'installation et les normes acceptées. La vidéo à la fin de l'article vous aidera à éviter les erreurs dans votre travail.
