Installation de radiateurs en aluminium pour le chauffage:

Les piles en aluminium sont beaucoup plus faciles que la fonte conventionnelle, vous pouvez donc les installer vous-même, sans aucune aide. L'efficacité du dispositif de chauffage dépend également de la précision de son installation. Il est donc intéressant de s'attarder sur ce point.

Phase préparatoire

Avant d'installer un radiateur en aluminium de vos propres mains, vous devez définir quelques points:

• assurez-vous que la capacité thermique de l'appareil est suffisante. Il se peut que la batterie achetée présente un transfert de chaleur insuffisant en raison de la basse température du liquide de refroidissement à l’entrée. Dans ce cas, il vous suffit d’ajouter quelques sections; la procédure à suivre est décrite ci-dessous;

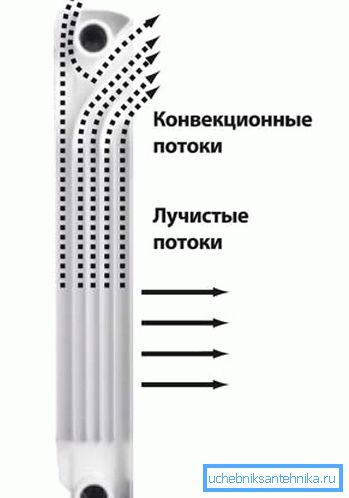

• vérifier la taille. Les appareils de chauffage modernes transmettent la chaleur à la pièce non seulement à cause du rayonnement de la surface, mais également à cause de la convection, de sorte que le rebord de la fenêtre ne doit pas être trop près de celui-ci;

Faites attention! La forme des ailettes en aluminium s’explique par le fait qu’il est nécessaire de diriger le flux d’air de bas en haut.

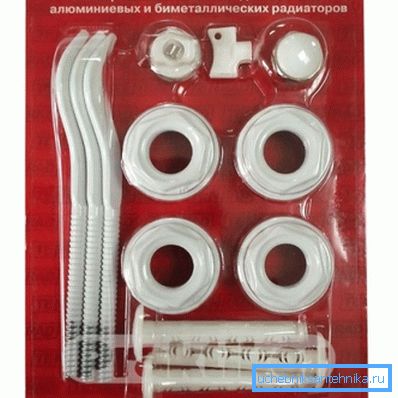

• décider du type de fixation. En principe, l'ensemble complet comprend généralement les fixations nécessaires pour accrocher simplement le radiateur au mur. Mais parfois, il est préférable d’acheter des supports séparés pour le montage au sol (surtout parce que le prix est bon marché), cette option convient si la batterie est installée dans une cloison en placoplâtre mince ou si vous ne voulez pas simplement percer des trous dans le mur.

Sélectionnez le type de connexion

Avant d'installer des radiateurs en aluminium, il convient de résoudre le problème du type de connexion. L'émission de chaleur de l'appareil de chauffage en dépend directement.

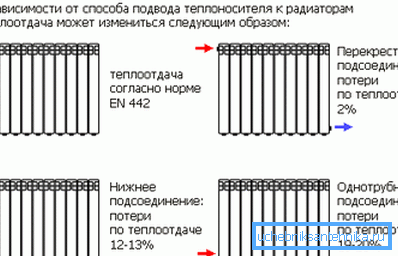

Options possibles pour connecter le chauffage en tant que:

• diagonale (c’est aussi une croix) - dans ce cas, le liquide de refroidissement est fourni par le haut de l’appareil de chauffage et le liquide de refroidissement refroidi sort du côté opposé du bas. De ce fait, la batterie se réchauffe uniformément et les pertes ne dépassent pas 2%;
• avec une connexion à sens unique, la perte est légèrement supérieure, jusqu'à 5%;

Faites attention! Si le nombre de sections de chauffage dépasse 12, une connexion à sens unique est inefficace. Le fait est que les sections distantes utilisant cette méthode de connexion ne se réchaufferont tout simplement pas.

• avec la connexion inférieure (alimentation et retour de différents côtés), les pertes s'élèvent à 12-13%;
• la connexion unidirectionnelle inférieure est la plus désavantageuse en termes de transfert de chaleur de la batterie. Les pertes peuvent aller jusqu'à 20%, mais les tuyaux peuvent être cachés sous le sol, cette méthode de connexion est également souvent utilisée.

Technologie d'installation

L'ensemble du processus peut être divisé en 2 étapes: tout d'abord, les fixations de la batterie sont installées, puis elles sont simplement suspendues aux supports, puis connectées aux flux d'alimentation et de retour. Après cela, il ne restera plus qu'à vérifier l'étanchéité des connexions et à ne pas oublier de fermer les ouvertures inutiles sur les côtés. Si des sections supplémentaires sont nécessaires, cette procédure est effectuée avant le montage des fixations dans le mur.

Ajouter une section

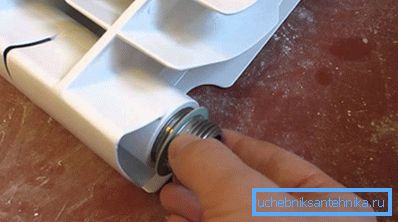

Pour ajouter une section supplémentaire au radiateur, vous aurez besoin de 2 mamelons avec des filetages gauche et droit sur 2 côtés, ainsi que de joints d'étanchéité résistant à la chaleur pour une étanchéité accrue.

Les instructions pour ajouter une section à la batterie sont les suivantes:

• l'appareil de chauffage doit être placé sur le sol, la table ou toute autre surface horizontale;
• ensuite, les tétons sont insérés dans les trous du radiateur, sans oublier les joints;
• une section supplémentaire leur est attachée et en tournant les mamelons la section est progressivement appuyée contre la batterie;
• dans le même temps, les deux mamelons doivent être tournés progressivement, littéralement de 1-2 tours, ce qui est nécessaire pour que la section ne se torde pas et que le collecteur de métal ne soit pas déformé.

Après avoir ajouté les sections, il suffira de vérifier l’étanchéité des joints et vous pourrez procéder à l’installation de l’appareil de chauffage.

Installation et raccordement du radiateur

Le plus souvent, seules des fixations murales sont utilisées pour les radiateurs en aluminium. Leur poids est plusieurs fois inférieur à celui de la fonte, de sorte qu'un soutien supplémentaire par le bas n'est tout simplement pas nécessaire.

Le nombre de fixations dépend du nombre de sections dans le chauffage. Les fixations sont installées non seulement au sommet, mais également au bas de l'appareil. Avec un nombre de sections inférieur ou égal à 9, un seul montage est installé dans la partie supérieure de l'appareil et deux dans la partie inférieure.

Dépendance du nombre de supports sur le nombre de sections de radiateur

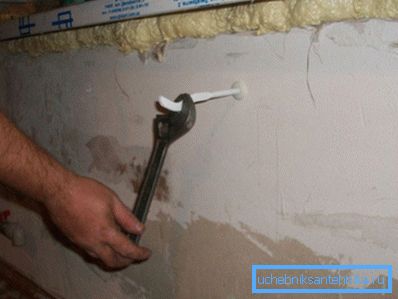

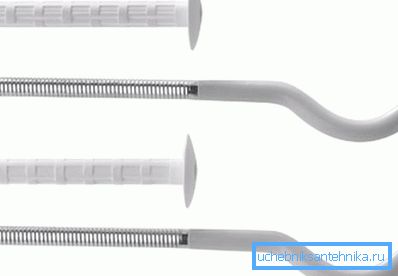

Pour savoir comment installer correctement un radiateur en aluminium, le travail commence par le marquage des trous de montage. Malgré le faible poids de l'appareil de chauffage, il est préférable d'utiliser des ancres. Un trou est simplement percé sous le support, puis une pièce en plastique est insérée dans celui-ci, puis un support en métal est inséré dans celui-ci avec effort.

Dans ce cas, l'insert en plastique se dilate et est solidement fixé en raison de la force de friction. C'est assez pour supporter la charge non seulement de l'aluminium, mais aussi de la batterie plus lourde.

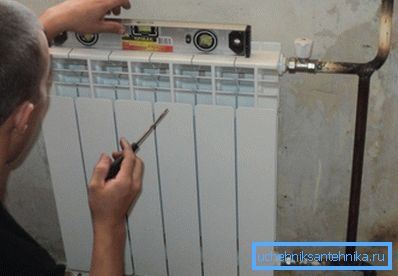

Après cela, il ne reste plus qu'à résoudre le problème de la suspension d'un radiateur en aluminium. La seule exigence à ce stade est de le niveler au niveau de la construction. Avec une forte polarisation, le chauffage du dispositif de chauffage se détériorera de manière significative et le transfert de chaleur sera donc moindre.

Lors du raccordement aux tuyaux d'alimentation et de retour, il est recommandé d'utiliser des robinets à tournant sphérique afin de pouvoir bloquer rapidement le débit de liquide de refroidissement pénétrant dans le radiateur en cas de fuite. Pour que le fonctionnement du système de chauffage ne soit pas perturbé, un dispositif de dérivation (cavalier) sera nécessaire, ce qui permettra au liquide de refroidissement de circuler autour du dispositif de chauffage désactivé.

Supports de sol

Ce type de fixation est utilisé dans les cas où la capacité portante du mur est insuffisante ou en raison de la taille de l'appareil de chauffage, il n'y a aucun intérêt à le suspendre (dans le cas de radiateurs de faible hauteur).

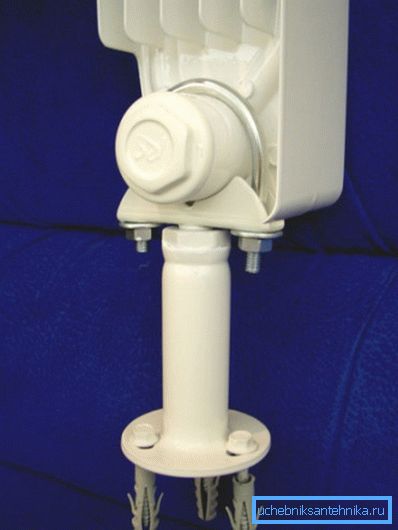

La conception des supports de ce type est similaire: il s'agit d'un pied en plastique ou en métal avec une semelle large (pour une plus grande stabilité). Dans la partie supérieure, un évidement est prévu pour l'installation du radiateur et de l'étrier de fixation. Parfois, au lieu du support utilisé une petite chaîne flexible (structurellement similaire à la chaîne de tronçonneuse). La fixation est nécessaire pour que le radiateur ne tombe pas en cas de contact accidentel avec celui-ci.

Dans le cas d'un montage au sol, le problème de l'installation des radiateurs en aluminium est plus facile à résoudre. Avec un nombre de sections allant jusqu'à 12-15, il faudra 2 fixations et un nombre supérieur d'au moins 3. Les fixations sont placées au sol. Elles sont généralement fixées à l'aide d'ancrages ou de vis ordinaires (dans le cas d'un plancher en bois).

Le montage au sol est généralement utilisé pour les appareils de chauffage de hauteur faible ou moyenne. Si la distance entre les essieux dépasse 500 mm, il est recommandé, pour des raisons de fiabilité, de fixer la batterie au mur du haut. Dans ce cas, la fixation elle-même n'est nécessaire que pour la stabilité de l'appareil de chauffage: toute la charge tombera sur les supports de fixation au sol.

À la fin

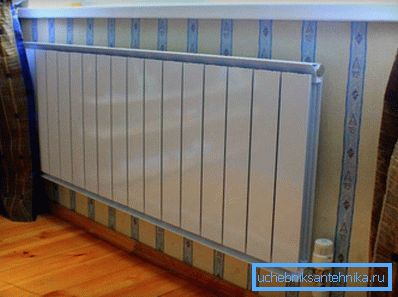

Le processus d’installation des modèles en aluminium n’est pratiquement pas différent de celui des batteries en fonte ou bimétalliques classiques. Les mêmes types de fixations sont utilisés et la technologie reste la même. En plus des supports muraux standard, des supports de fixation au sol peuvent également être utilisés. Il s'agit parfois de la seule option d'installation possible. Les informations proposées aideront non seulement à installer correctement la batterie, mais également à choisir le type de support approprié.

La vidéo de cet article montre le processus d'assemblage et d'installation d'un radiateur en aluminium.
