Installation de radiateurs: objectif et appareil, types et

L'installation de radiateurs du nouveau modèle augmente considérablement l'efficacité énergétique du chauffage et la température dans la maison. Les matériaux à haute conductivité thermique et une forme bien pensée du corps augmentent le transfert de chaleur et la convection de l'appareil. Nous vous expliquerons comment installer un radiateur chez vous.

Installation d'un radiateur en aluminium avec un robinet d'eau.

Installation d'un radiateur de chauffage

But et appareil

La photo montre un convecteur en aluminium typique.

Pour commencer, considérons le radiateur de chauffage lui-même.

Ceci est un appareil qui doit exécuter les fonctions suivantes:

  • générer, convertir ou recevoir de l'énergie thermique;
  • chauffer votre propre cas ou écran pour le transfert de chaleur;
  • distribuer l'énergie thermique dans l'espace environnant.
L'installation d'un radiateur en acier est une bonne solution.

Dans la vie moderne, utilisez deux types de radiateurs: liquide et électrique. Les premiers sont connectés à un système d’alimentation en liquide de refroidissement centralisé ou autonome, les seconds - convertissent l’énergie électrique en chaleur.

Utilisez également des réchauffeurs à gaz et à essence, mais le plus souvent, ils sont utilisés dans la construction et la production. Nous ne considérons pas les poêles à bois.

Les convecteurs liquides sont un système de canaux à travers lequel le liquide de refroidissement circule et dégage de l'énergie dans le corps du produit. Ceux-ci peuvent être des batteries, des registres, des panneaux ou des convecteurs.

Les modèles électriques se présentent sous différentes formes: ils imitent souvent les appareils à eau, mais ils ont tout de même un design original. Il existe également des différences dans la conception de base de ces appareils. L’installation d’appareils électriques ne pose généralement pas de problèmes et nous allons donc nous concentrer sur l’installation de modèles à liquide.

Le chauffage électrique est pratique, mais coûteux.

Faites attention! L'installation d'une batterie électrique à faire soi-même ne pose généralement pas de problème, nous allons donc nous concentrer sur les radiateurs à eau.

Variétés et matériaux

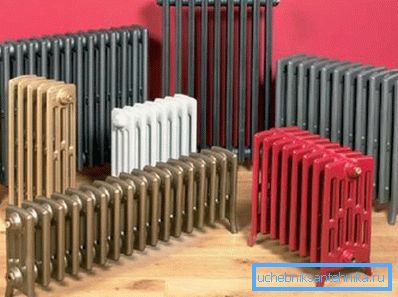

Le choix d'un radiateur ne consiste pas à définir un porte-à-faux de radiateur.

Donc, nous avons déjà découvert qu'il existe des piles:

  • liquide;
  • électrique;
  • gaz ou essence;
  • bois (c'est d'un autre "opéra", mais quand même).

En outre, leur conception peut être différente.

Il existe de telles variétés:

  1. Tubulaire. Un système de deux ou trois (parfois plus) tuyaux horizontaux est connecté par des collecteurs latéraux dans un seul récipient dans lequel circule le liquide de refroidissement. Ils s'appellent des registres.
  2. Sectionnel. Le système de canaux verticaux est connecté aux en-têtes supérieurs et inférieurs dans un seul récipient rempli de liquide de refroidissement. Le corps est conçu pour émettre le maximum de chaleur.
  3. Panneau. Les panneaux en acier sont des côtés plats soudés, qui ont un profil en forme de canaux. Le fluide circule dans ces canaux et chauffe le panneau.
Registre tubulaire de chauffage.

En termes d’efficacité, les batteries des sections et des modèles tubulaires à ailettes se sont révélées être les plus efficaces. En outre, ces dernières se distinguent non seulement par une efficacité accrue et une convection active, mais également par une réponse acceptable au réglage automatique à l'aide d'une tête thermostatique. La faible capacité et le faible poids du boîtier font de ces radiateurs les leaders du marché.

Cependant, les caractéristiques de l'appareil et du modèle de boîtier ne jouent pas seulement un rôle dans l'efficacité de l'appareil. Le matériau qui le compose est également important.

Type de panneau convecteur.

Considérez les principaux:

Matériel Qualités et caractéristiques
Fonte de fer Durabilité, fiabilité, conductivité thermique relativement faible, fragilité, faible capacité de maintenance, grande masse
Acier Durabilité, peur de la corrosion, conductivité thermique relativement faible, grande masse, peur des coups de bélier
En aluminium Haute conductivité thermique et transfert de chaleur, peur de l'acidité, exigences élevées en matière de liquide de refroidissement, bonne réponse à l'ajustement, rendement élevé
Cuivre La conductivité thermique la plus élevée, la résistance, ne craint pas la corrosion, bonne réponse à l'ajustement, rendement élevé, prix élevé
Bimétal Le noyau en cuivre ou en acier dans le boîtier en aluminium est possible. Haute résistance, bonne dissipation thermique et efficacité, bonne réponse à l'ajustement, coût moyen. Option de compromis pour ceux qui savent compter l'argent
Le cuivre est efficace, mais coûteux.

Faites attention! Pour l'installation dans des maisons avec alimentation en liquide de refroidissement centralisée, il est recommandé de mettre en fonte ou en bilame, et l'aluminium s'intégrera parfaitement dans le système autonome.

Travail de montage

Reliure

Pour savoir comment installer un radiateur, comprenez les types de feuillard.

Le cerclage est la procédure à suivre pour connecter les tuyaux d'alimentation et de sélection du liquide de refroidissement. De cet ordre dépend légèrement de l'efficacité du système de chauffage.

Il y a quatre types:

  • latéral;
  • diagonale;
  • plus bas;
  • en pointillé.

Le plus souvent pratiqué la connexion latérale ou diagonale. La diagonale est considérée comme la plus correcte, mais avec un petit nombre de sections, le côté n’est pas à la traîne.

Schémas de tuyauterie de convecteur.

La connexion inférieure est moins rationnelle d’un point de vue technique, mais elle est tout à fait justifiée lors de la pose des tuyaux de chauffage à l’intérieur ou à l’intérieur du socle.

Il convient également de rappeler qu’avec un système d’alimentation à tuyau unique, il faut utiliser une dérivation et que, dans le cas d’un réglage thermostatique, elle est absolument nécessaire.

Dans un système monotube, une dérivation est nécessaire lors du réglage.

Faites attention! Le flux de liquide de refroidissement doit toujours être effectué par le haut et la sélection par le bas, à moins qu'un autre schéma ne soit fourni.

L'installation

Nous procédons à la pratique.

Pour commencer, nous allons couper l'eau dans le système, dévisser les bouchons et vider le liquide de refroidissement de l'appareil. Récupérons des sections de la nouvelle batterie. Ensuite, l'instruction consiste à démonter l'ancien convecteur.

Les tuyaux d’alimentation en liquide peuvent être ajustés avec une meuleuse pour faciliter l’installation d’un nouvel appareil. Les anciennes fixations doivent également être retirées.

Démantelez l'ancien appareil.

Nous accrochons le nouvel appareil à l’aide des supports qui vont dans le kit de montage. Les supports sont généralement fixés au mur avec des chevilles. Nous suivons la position horizontale avec un niveau.

Nous suivons le niveau.

Tournez la vanne de régulation thermostatique dans le tuyau d’alimentation et la tige de retour dans le trou de la batterie. Dans le trou opposé de l'appareil de chauffage, nous tordons la grue de Mayevsky.

Montez le thermostat sur le tuyau d'alimentation.

Visser la tige dans le trou inférieur de la batterie, que nous connectons à la vanne à boisseau sphérique du tuyau de retour. Le réglage dans ce segment du système n’est pas utile.

Connectez la ligne de retour.

Le trou restant est fermé hermétiquement avec un bouchon spécial, fourni dans le kit fourni avec le produit. À la fin du travail, nous vérifions à nouveau la position horizontale.

Tournez le capuchon.

Faites attention! Les raccords filetés sont scellés avec un câble de remorquage, de fibre de jute ou FUM avec un scellant spécial à haute température.

Conclusion

L'installation de radiateurs est une tâche cruciale et le confort de votre maison dépendra de l'exactitude de la solution. Regardez la vidéo dans cet article et découvrez de nouvelles nuances sur le sujet.
