Installation de radiateurs. types de câblage. marquage et

L'installation indépendante de radiateurs de chauffage est un processus très laborieux, mais pas très compliqué. La chose principale ici est de suivre certaines règles et de tout faire avec soin.

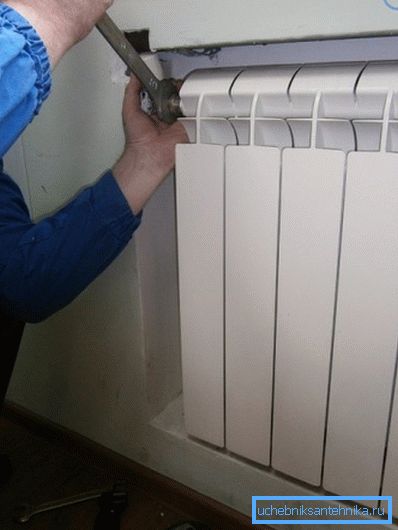

Installation indépendante de batteries.

Types de câblage

Pour que le radiateur soit correctement installé, il est nécessaire de savoir quel type de schéma de tuyau de chauffage a été utilisé. Le tableau du bas décrit ces types.

Type de connexion Caractéristiques spéciales
Latéral unilatéral Le tuyau d’alimentation est raccordé au tuyau de branchement supérieur de la batterie, le «tuyau de retour» - à l’analogique inférieur. Une telle connexion contribue à la plus grande dissipation de chaleur.
En bas Ce type de câblage est utilisé lorsque les tuyaux de chauffage sont cachés sous la plinthe ou le plancher. Les raccords d’alimentation et de refoulement sont placés en dessous, ils sont dirigés verticalement vers le sol.
Diagonale Une telle connexion est optimale si la batterie est composée de 12 sections ou plus. Ainsi, le tuyau d’alimentation est raccordé au tuyau de dérivation supérieur d’un côté du radiateur, et le tuyau de refoulement est raccordé au tuyau de dérivation inférieur du côté opposé.
Séquentiel Utilisé avec un circuit de chauffage fermé, c.-à-d. le liquide de refroidissement circule sous pression à l'intérieur du réseau. Sur les appareils, afin de purger l'excès d'air, les robinets de Mayevsky sont mis. Un inconvénient important d'une telle configuration est qu'une panne ou une réparation de la batterie entraîne un arrêt complet du système de chauffage.
Parallèle Ici, on utilise le câblage dans lequel l’eau chaude est fournie par le caloduc intégré au réseau de chauffage. Le retrait est le même. Les vannes d'entrée et de sortie permettent de réparer les batteries sans arrêter tout le réseau. Moins: les appareils ne sont pas suffisamment chauffés si la pression de travail est basse.

Que faut-il considérer?

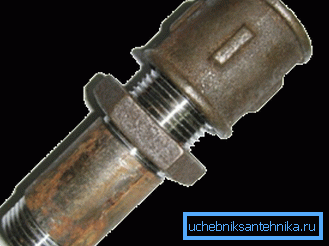

Le sgon sanitaire permet de se passer de la soudure au gaz.
  1. Lors de l’auto-assemblage des batteries, choisissez un type de vannes à radiateur. L'installation de vannes sur des radiateurs à bille avec un «américain» est assez compliquée et nécessite de bonnes compétences.
  2. Pour connecter les batteries au réseau, vous aurez besoin de pipelines dont le filetage correspond aux dimensions des tuyaux et des tuyaux.
  3. Les manches sont enroulées autour des manches. Ils sont ensuite tordus et insérés dans des radiateurs.
  4. Avant d'acheter des appareils, assurez-vous que le kit de fixation pour l'installation des radiateurs correspond au matériau utilisé pour la fabrication des murs.

Faites attention! Pour que l'air puisse être expulsé des batteries, ils doivent y mettre les robinets de Mayevsky. Certains modèles d'appareils en sont déjà équipés à l'usine.

Règles importantes

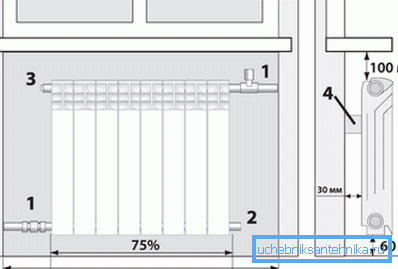

Les distances à respecter.
  1. Les sections de tuyau adaptées aux radiateurs doivent être positionnées avec une légère pente dans le sens du flux de liquide de refroidissement. S'ils sont placés exactement à l'horizontale, de l'air s'accumulera dans les appareils, ce qui réduira le transfert de chaleur. 1 mètre de tuyaux doit être incliné dans la direction de l'écoulement de l'eau d'au moins 5 mm.
  2. L'installation d'un radiateur de chauffage de vos propres mains doit être faite de sorte que son axe central coïncide avec l'axe central de l'ouverture de la fenêtre. Écart admissible jusqu'à 20 mm.
  3. Du niveau du sol au bas du radiateur doit être d'au moins 60 mm.
  4. Du bas de la fenêtre au haut de l'appareil, la distance doit être comprise entre 50 et 100 mm.
  5. Les règles d'installation des radiateurs stipulent que l'espace entre le mur et la batterie doit être compris entre 30 et 50 mm.
  6. Lors de l'installation d'appareils de chauffage, une condition préalable est l'observation stricte des verticales et des horizontales.
  7. Suivant les considérations de technologie et d’esthétique, les batteries situées dans la même pièce doivent être placées au même niveau.

Processus d'installation

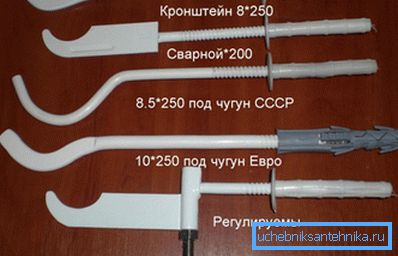

Sur la photo une variété de supports.

L'installation de radiateurs de chauffage implique un calcul préalable du nombre de leurs sections dans chacun des locaux de l'habitation. Des informations sur ces calculs sont disponibles sur notre site Web.

Supports de marquage et d'installation

La spécification relative à l'installation de radiateurs de chauffage prévoit que, pour 5 à 7 sections de la batterie, il doit y avoir un support en haut et une fixation en bas.

  1. En tenant compte de cette règle, vous devez marquer les points de montage des supports.
  2. Ensuite, vous devez percer des trous.
  3. Des goujons y sont insérés, dans lesquels les supports sont ensuite vissés.
  4. Avec un marquage approprié, le dispositif reposera fermement sur les supports montés et reposera fermement sur ceux-ci.

L'installation ultérieure de radiateurs de chauffage de leurs propres mains consiste à connecter les appareils aux tuyaux.

Outils et consommables

Vous aurez besoin d'un type de clé dynamométrique avec des dimensions. Il permet d'observer strictement le moment de couple. On sait que les tuyaux du caloporteur circulent sous pression.

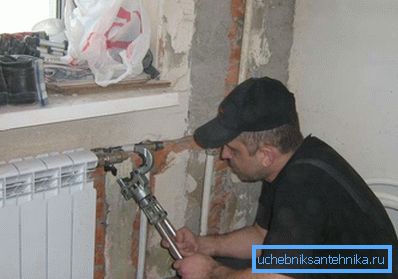

Le serrage des connexions est préférable avec une clé dynamométrique.

Faites attention! Si les joints sont serrés, cela entraînera des fuites. Un serrage excessif peut déchirer le filetage des éléments de connexion. Pour éviter cela, les modèles modernes de radiateurs sont complétés par un passeport. Les instructions qui y figurent indiquent, entre autres, la magnitude des moments de couple.

Il aura également besoin d'un scellant et d'une bande d'étanchéité pour la plomberie, dont le prix est peu élevé.

Installation d'instruments

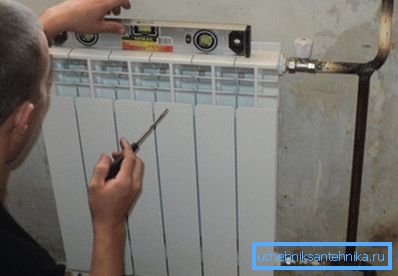

En suspendant l'appareil, vous devriez vérifier son niveau.
  1. Si les piles sont en cours de réparation, vous devez couper le circuit de chauffage avant de les installer et en vider le liquide de refroidissement..
  2. Tout d'abord, l'appareil est accroché sur des supports.. De plus, à l'aide d'un niveau, on vérifie l'exactitude de sa position horizontale et verticale.
  3. Ensuite, à partir des moignons torsadés de l'appareil.
  4. Si le système de chauffage est à tuyau unique, une vanne équipée d'une dérivation doit être connectée entre la batterie et la canalisation.. Dans le cas d'un circuit à deux tubes, seul le balayage avec une vanne à vis est utilisé.
  5. L'installation de radiateurs biométriques pour le chauffage se poursuit par leur interface avec l'aide de sgons filetés avec des tuyaux. Pour l'étanchéité des joints est utilisé joint.

Faites attention! Il convient de noter une chose. L'installation de radiateurs en acier, ainsi que d'analogues bimétalliques et en aluminium, est différente en ce que, jusqu'à la fin de leur installation, vous ne devez pas retirer l'emballage de protection.

Caractéristiques de l'installation de la batterie en fonte

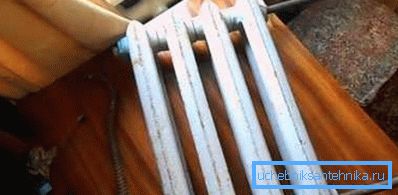

Comprend le radiateur avec deux clés.

De tels radiateurs peuvent difficilement être qualifiés de gracieux. Cependant, la fonte retient très bien la chaleur et la diffuse progressivement dans la pièce.

Avant l'installation, le radiateur doit être dévissé et les mamelons ajustés, puis remonté.

  1. Il est préférable de démonter l'appareil sur un établi en métal. Il est nécessaire d’agir avec deux clés de radiateur insérées dans les trous des mamelons supérieurs et inférieurs.
  2. Pour créer un levier (pour augmenter la force appliquée) et pour une fixation fiable, une tige en métal ou un pied de biche est inséré dans l'oreille de l'outil, ce qui permet de fixer l'écrou inférieur.
Schéma de câblage radiateur.
  1. Pour arrêter le déséquilibre, les deux connexions doivent se détendre à la fois.
  2. Avant de travailler, découvrez la direction du fil, il peut être à gauche et à droite. Pour comprendre cela, vous devez placer l'appareil devant vous, face visible. Ensuite, le fil de gauche sera à gauche et le droit à droite.
  3. Dévissez les écrous, retirez la section. Faites la même chose avec tous les éléments de radiateur.
  4. Ensuite, dans l'ordre inverse, assemblez-les en une seule batterie, avec un nombre de sections pré-calculé pour chauffer une pièce donnée.
  5. Après l'installation, l'appareil est sous pression. En cas de fuite, le mamelon est ajusté à la zone à problème.

Faites attention! Les supports sur les murs en bois ne peuvent contenir une masse de piles en fonte. Sur cette base, les appareils devraient être équipés de supports de sol.

Conclusion

Installation de radiateurs de chauffage par soudage au gaz - l'opération est plutôt compliquée et coûteuse. Pour l'installation de périphériques, il est préférable d'utiliser sgony. La vidéo dans cet article illustrera le processus.
