Installation de systèmes de chauffage: étapes de travail et
L'installation de systèmes de chauffage à faire soi-même n'est pas une tâche facile, ce qui nécessite certaines connaissances et compétences. Nous examinerons les principales étapes des travaux liés à la technologie d’installation du système de chauffage afin que vous puissiez vous acquitter de cette tâche vous-même.
Phase préparatoire
Conception et achat de matériaux
Comme pour tout travail technique, la construction du système de chauffage nécessite une conception obligatoire. Afin de calculer et de sélectionner correctement tous les éléments du schéma, vous devez posséder une qualification et des connaissances de la technique. Il est donc préférable de confier ce travail à un professionnel.
D'une manière ou d'une autre, vous devez donc avoir un projet qui contiendra:
- Calculs des équipements électriques et des appareils de chauffage;
- Schémas et dessins, y compris schémas axonométriques et schématiques du chauffage, organisation des communications et des autoroutes, tailles, diamètres, etc.
- Spécifications de tous les composants et pièces, raccords, raccords, tuyaux, radiateurs, robinets et vannes;
- Justification du choix du type de radiateurs, de la chaudière, de la pompe et des autres équipements;
- Note explicative sur tous les types de travail;
- Estimez avec le nombre et le type de pièces et de matériaux nécessaires.
Faites attention! Par conséquent, nous devons savoir exactement où les radiateurs seront situés, où il y aura des trous pour permettre aux tuyaux de traverser les murs, où la chaudière et le vase d'expansion, la pompe de circulation et d'autres éléments du système seront installés.
Sur la base du cahier des charges, une estimation est faite pour l’achat de matériel et d’équipements. Ensuite, vous devez choisir le vendeur le plus responsable et lui fournir tout ce dont vous avez besoin. Lors de l'achat, vous devez soigneusement étudier l'étiquetage et les certificats de conformité de tous les produits afin de ne pas acheter un faux ou un mariage.

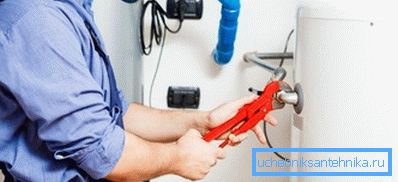

Vous aurez également besoin de préparer à l'avance les outils nécessaires: un ensemble pour souder et couper des tuyaux en polypropylène, des clés à tuyau et des clés, un perforateur, un niveau, un système de remorquage et de collage pour les connexions filetées, une pompe pour sertir le système, un crayon et autres accessoires.
Faites attention! Si un remplacement est nécessaire, le système de chauffage, installé précédemment, est démonté au stade préparatoire.
Marquage et montage des supports

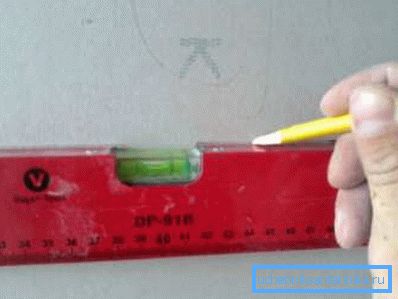

Basé sur le schéma que nous avons, il est nécessaire de faire un balisage. Tout d'abord, il est nécessaire de localiser les endroits où les tuyaux traversent le mur et de les marquer au crayon. Plus loin de ces marques, nous traçons des lignes verticales et horizontales le long desquelles les autoroutes suivront le dessin suivant:

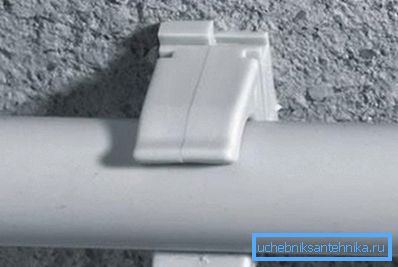

Ensuite, nous prenons les clips de fixation et fixons le long des lignes tracées d’un pas d’environ 50 cm, à l’aide de chevilles, si les murs sont en brique ou en béton, ainsi que de vis autotaraudeuses, si les murs sont en bois.

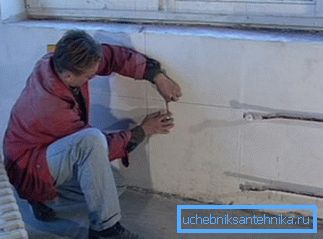

Après cela, marquez le lieu de fixation des radiateurs. Ils doivent être installés sous les fenêtres à une distance de 10 cm du rebord de la fenêtre et de 10 à 15 cm du sol. Il est souhaitable que l'appareil se trouve au milieu de la fenêtre.
Enfin, en marquant, nous déterminons le lieu de fixation des supports pour l'installation de convecteurs et effectuons leur installation à l'aide de chevilles. Pour les murs de cadre et les murs de plaques de plâtre, vous devez utiliser un matériel de montage spécial.

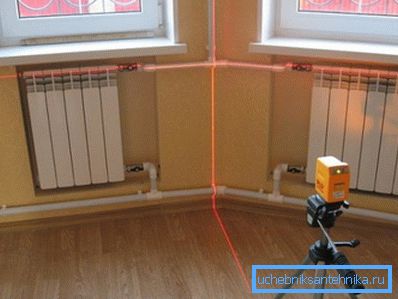

Faites attention! L'installation du système de chauffage nécessite l'emplacement exact de tous les appareils et l'adaptation exacte du dessin. Il est également important de respecter les niveaux horizontal et vertical.
Trous de passage

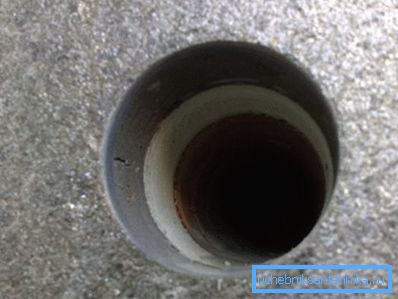

Pour le passage de trous dans les murs en béton avec des perceuses puissantes avec des forets spéciaux pour béton. Les couronnes de diamant et les forets avec des pointes de pobeditovymi les plus préférés. Les trous doivent être aussi droits et perpendiculaires que possible au plan du mur.

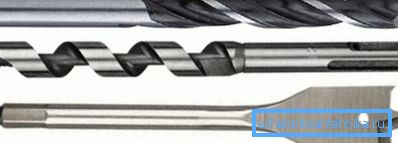

Si les murs sont en bois, vous pouvez utiliser une perceuse ordinaire avec des forets à bois. De tels exercices sont les plus efficaces:

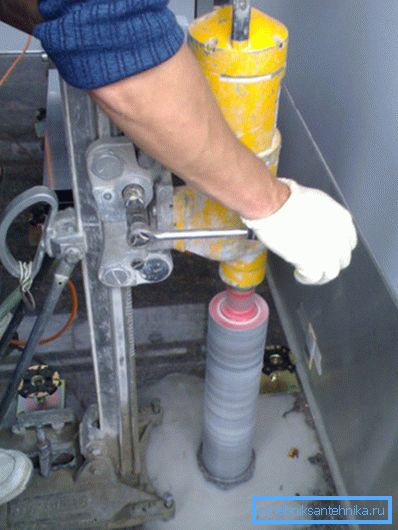

Le plus difficile à couper se chevauchent. Pour ce faire, vous pouvez utiliser un puissant coup de poing en mode percussion ou une couronne avec un bord en diamant, et la couronne est bien meilleure:
Faites attention! Le prix d'un bon outil est très élevé, il est donc préférable de le louer. Cela peut être fait dans n'importe quel grand supermarché.
Installation de radiateurs
Nous avons déjà fait le balisage et l’installation de supports pour la fixation des batteries. Nous passons maintenant à leur montage et à leur installation.
La première chose dont vous avez besoin est de dévisser les futorki (bouchons) et de préparer les robinets de radiateur. Il est préférable d’utiliser des robinets en polypropylène, souvent livrés avec le radiateur.

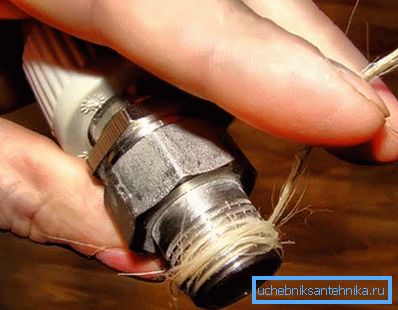

Les connexions filetées doivent être lubrifiées avec de la pâte Unipak et enveloppées avec du câble. Certains plombiers utilisent du ruban adhésif FUM, mais le remorquage avec de la pâte est plus fiable. Appliquez une couche abondante sur le fil et nous enroulons dans son déroulement les fibres de lin.
Ensuite, nous posons l'écrou évasé de la grue de radiateur et l'enroulons d'abord avec les mains, puis contre la butée avec la clé. Nous mettons un autre robinet, puis la valve de Mayevsky et fermons le dernier trou avec un bouchon.
Faites attention! Il est nécessaire de coordonner la position des grues avec le schéma de connexion de l’appareil: il peut être inférieur, latéral ou diagonal.

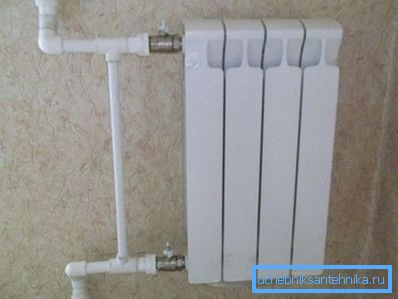

Si nous avons le système à un tuyau de Leningrad, nous effectuons le contournement de la liaison. Pour ce faire, soudez les segments de tuyau et connectez-les avec un tuyau plus fin:
Nous montons d’abord les adaptateurs en polypropylène (si nécessaire), puis nous plaçons le raccord en T de D20 à D16 d’un côté, puis le téton, puis le raccord en T de l’autre côté. Le harnais est prêt.

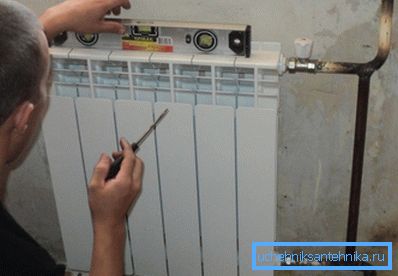

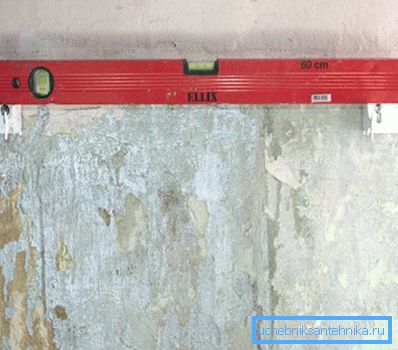

Enfin, installez le périphérique sur les supports et corrigez-le. Nous vérifions la planéité du niveau du bâtiment d'installation.
Soudage de tuyaux

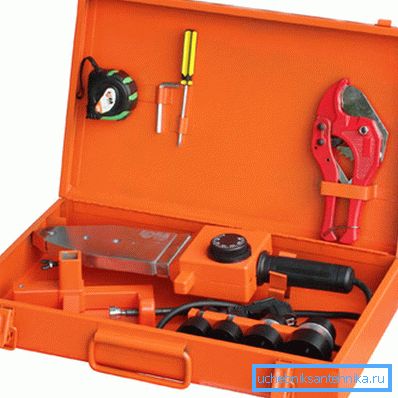

Les instructions pour installer correctement le système de chauffage en polypropylène sont assez simples. Mais nous aurons besoin d’un ensemble d’outils pour le soudage de tuyaux en plastique, qui peuvent également être loués dans la ville de Miass.
Alors commençons:

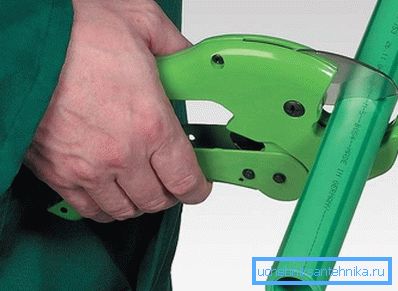

- Nous effectuons la coupe du tuyau conformément au dessin avec un coupe-tuyau;

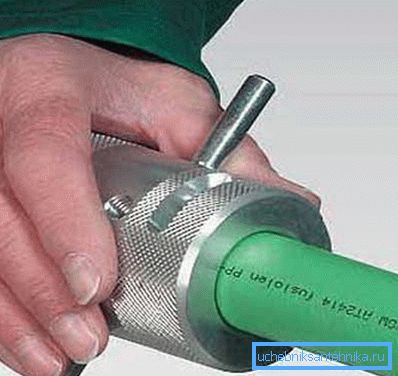

- Aux extrémités du tuyau, il est nécessaire de chanfreiner avec une pente de 15 degrés jusqu'à une profondeur de 2 à 3 mm. Il est préférable de faire cela avec un sélecteur de visage;

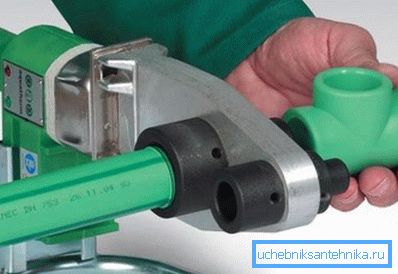

- Installez le fer à souder sur le support et réglez la température à 260 degrés. Ensuite, nous posons le raccord sur le mandrin et insérons l’extrémité du tuyau dans le manchon. Nous appuyons des deux côtés jusqu'à ce que les pièces reposent sur les côtés;

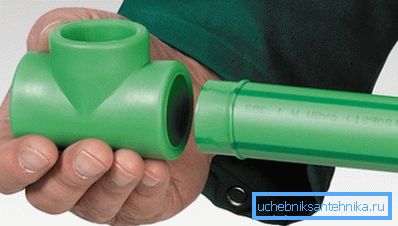

- Le chauffage dure environ cinq secondes, les instructions pour le fer à souder doivent être un schéma de chauffage en fonction du diamètre. Après chauffage, nous retirons les pièces et les connectons jusqu'à ce que le tuyau pénètre complètement dans le manchon;

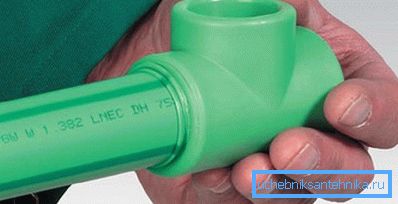

- Gardez les pièces immobiles, ne faites pas pivoter. Il suffit de les supporter environ 30 secondes pour terminer le réglage;

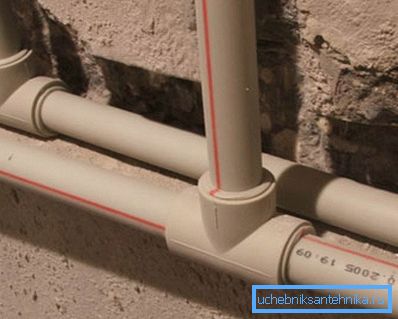

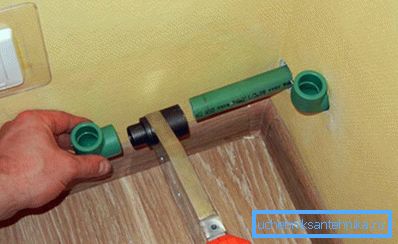

- Nous rassemblons des zones séparées sur la table, puis nous les connectons en poids dans les endroits situés à l’entrée du mur et sur les radiateurs.
Faites attention! Il est préférable de commencer par s'exercer sur les restes afin de gagner de la dextérité et de la confiance dans les actions, car les articulations ne sont pas séparables.
Au bout du tuyau sont connectés à la chaudière, une pompe de circulation est installée sur le tuyau de retour. Ensuite, le système est mis sous pression avec une pompe spéciale. Vous trouverez plus d'informations à ce sujet dans les articles de notre site Web.
Conclusion
Si le contrat pour l'installation du système de chauffage vous semble trop coûteux, vous pouvez facilement vous en charger. Cela vous aidera notre guide et vidéo.
