Installation de tuyaux de chauffage selon toutes les règles

L'organisation du chauffage dans la maison seulement à première vue semble être une tâche difficile que seul un spécialiste peut gérer. En fait, même si une personne inexpérimentée effectue l'installation de tuyaux de chauffage et respecte toutes les règles, le résultat sera un système durable et stable.

Exigences réglementaires

Dans la conception du chauffage devrait être guidé par les recommandations de 2 normes:

• SNiP 41-01-2003 - Ce document contient des recommandations sur l'emplacement des appareils de chauffage en termes de sécurité incendie. Contient également les exigences de sécurité sanitaire et environnementale;
• SNiP 2.04.05-91 - l’accent est mis sur la sécurité incendie.

Les propriétaires de logements privés avec chauffage autonome, même au stade de la planification, doivent faire attention à la puissance de la chaudière. Il est souhaitable que le système soit équipé d'une commande automatique qui réduira / augmentera la température du liquide de refroidissement en fonction de la température de la pièce.

Faites attention! Si la régulation automatique n'est pas fournie, il n'est pas souhaitable que la puissance totale dépasse 50 kW. Cela pourrait endommager le pipeline.

Bien entendu, l’installation du système de chauffage des tuyaux en polypropylène est différente, mais vous pouvez sélectionner un certain nombre de recommandations générales:

• cacher le pipeline dans les murs n'est pas recommandé, si leur durée de vie est inférieure à 40 ans;
• de sorte que le liquide de refroidissement ne stagne pas dans la batterie, il est déconseillé d’incliner plus de 1?;

• Il est recommandé de placer la conduite avec une pente, la section d'alimentation doit avoir une pente vers la chaudière, la décharge - vice versa. Cela est nécessaire pour éliminer l'excès d'air du circuit de chauffage;

• la longueur du radiateur dans une zone résidentielle doit représenter environ 50 à 75% de la longueur de l'ouverture, dans lequel il est installé;

• si le chauffage est intégré au plafond, la température de surface est soumise à des restrictions. Donc, si un sol chaud est utilisé et que des personnes sont constamment dans la pièce, la température du sol ne doit pas dépasser 25 ° C; si le séjour des personnes n’est que périodique, la limite supérieure est déjà de 30 ° C. (Voir également l'article Plancher calorifugé en tubes en polypropylène: caractéristiques.)

Installation de chauffage par étapes

Pour obtenir la durabilité désirée, il est non seulement nécessaire de faire tout le travail correctement, cela affecte également la fiabilité de quel type de tuyaux installer le système de chauffage. Le type de liquide de refroidissement affecte également considérablement la durée de vie, dans les bâtiments résidentiels, on utilise le plus souvent de l'eau, mais si les conditions de travail sont suffisamment sévères, des additifs pour le plastique peuvent y être ajoutés.

Choisir un système de chauffage

À ce stade, vous devez déterminer exactement comment le liquide de refroidissement circulera dans la maison. Vous devez comprendre que la décision affectera non seulement le microclimat de la maison, mais pourra également modifier considérablement les coûts.

En ce qui concerne les schémas de câblage des tuyaux de chauffage, il existe 3 schémas très populaires:

• monotube - par souci de simplicité, il peut être représenté sous la forme d’un anneau dans lequel des radiateurs sont intégrés. Le liquide de refroidissement qui pénètre dans ce circuit traverse successivement chacune des batteries, d’où le principal inconvénient: chaque radiateur suivant émet moins d’énergie thermique. Mais le coût de l'installation de tuyaux de chauffage en polypropylène dans un tel schéma est minime;

Faites attention! Lorsque vous organisez le chauffage dans une grande pièce, les radiateurs extrêmes seront à peine chauds. Donc, cela ne peut être recommandé que pour les petites maisons.

• deux tuyaux - 2 circuits sont organisés, l’un amène l’eau chaude à la batterie, l’autre - élimine le liquide de refroidissement refroidi et l’envoie à la chaudière;

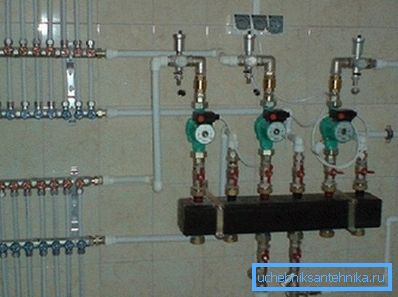

• Schéma du collecteur - L’eau de la colonne montante s’infiltre dans le collecteur, à partir de laquelle 2 tuyaux sont dirigés vers chaque radiateur (l’un fournit le liquide de refroidissement, l’autre l’élimine) Le principal inconvénient peut être considéré comme une longueur de pipeline beaucoup plus grande, respectivement, et une hausse des prix.

En outre, le schéma d'installation de chauffage des tuyaux en polypropylène peut être divisé en systèmes avec déversement supérieur et inférieur.

La principale différence entre les deux réside dans l'organisation de l'approvisionnement en liquide de refroidissement:

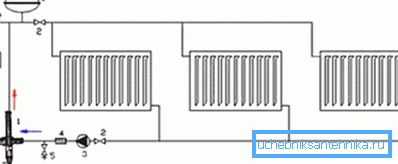

• les systèmes avec embouteillage supérieur amènent le réfrigérant dans la colonne montante, puis dans les colonnes secondaires, il est dilué vers les radiateurs;

• dans les systèmes avec remplissage par le bas, il n'y a pas de support principal. La canalisation d’alimentation est posée en bas et les colonnes montantes sont en partie le caloporteur des radiateurs, c’est-à-dire qu’il n’ya pas de grande colonne montante (principale).

Sélection du pipeline

L'un des défauts les plus courants dans les pipelines peut être considéré comme un gonflement au niveau des joints et, par conséquent, des fuites. Tout cela peut être évité en prenant correctement le tuyau.

Lorsque la question est résolue, quels tuyaux doivent être utilisés pour installer le chauffage, vous devez faire attention à l'étiquetage. Ainsi, le marquage ПН10 signifie que le tuyau résiste à une pression allant jusqu'à 10 atmosphères (épaisseur de paroi jusqu'à 8 mm), mais il ne peut être utilisé que pour l'alimentation en eau froide.

D'autres marquages, par exemple, ПН16, ПН20 peuvent supporter des températures d'eau allant jusqu'à 80-85? С. Néanmoins, ils ne peuvent pas être considérés comme le choix optimal pour le système de chauffage. En cas de fuite, la réparation du tuyau de chauffage sans soudure sera difficile à effectuer.

La principale raison à cela est la dilatation excessive du matériau lors du chauffage. Après le début de la circulation du liquide de refroidissement, le pipeline est simplement déformé. C'est pourquoi on utilise un système de chauffage renforcé avec du papier aluminium ou de la fibre de verre.

La principale différence d'un tel pipeline réside dans la construction du mur, qui se compose de 5 couches. Le reste des caractéristiques sont similaires - la pression admissible atteint 25 atmosphères et la température du liquide de refroidissement - jusqu'à 90 ° C.

Caractéristiques d'installation du système de chauffage

En réalité, l'installation du chauffage des tuyaux en polypropylène de ses propres mains consiste à monter les radiateurs et à poser le pipeline conformément au schéma. Dans le même temps, vous ne devez pas oublier le vase d'expansion et la pompe.

En général, le manuel d'installation est le suivant:

• le tuyau d'alimentation est retiré de la chaudière et amené au vase d'expansion;

• puis du réservoir le pipeline va aux radiateurs;
• la pompe peut être située à l'entrée et à la sortie de la chaudière;

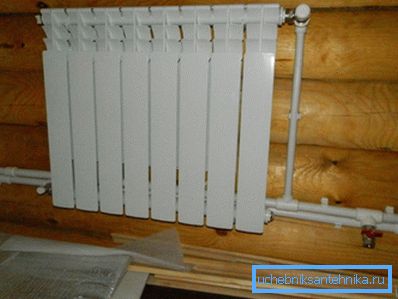

• après l'installation de l'alimentation, le tuyau d'évacuation est monté (parallèlement à l'alimentation);

• afin de fermer le contour, le tuyau de refoulement coupe dans la chaudière.

À propos du coût du système de chauffage

Vous pouvez aller de deux manières:

• sans tenir compte des coûts, ordonner à une entreprise spécialisée l'exécution de tous les travaux clés en main;
• faites-le vous-même en ne payant que pour le matériel.

L'avantage de la première approche est la qualité et la rapidité du travail. En outre, des entreprises renommées fournissent également un service de garantie gratuit pour le système. Cependant, le coût élevé du travail peut en effrayer beaucoup. Le tableau montre le coût approximatif de certains types de travaux:

Les prix peuvent difficilement être qualifiés de démocratiques. Si vous faites le travail vous-même, le coût approximatif des consommables sera la réponse à la question de savoir combien il en coûte pour installer le chauffage à partir de tuyaux en polypropylène.

Résumant

Après avoir examiné par étapes l’installation du système de chauffage, il devient évident que ce n’est pas une tâche si difficile. En peu de temps, un ou deux adultes peuvent y faire face. La récompense ne sera pas seulement la satisfaction du travail accompli, mais aussi des économies financières considérables.

La vidéo de cet article montre un exemple de système de chauffage à deux tuyaux.
