Installer des radiateurs dans un appartement: comment monter

Le système de chauffage est l'un des réseaux d'ingénierie les plus importants de toute maison. La manière dont les radiateurs et les tuyaux sont correctement installés dépend de la température de la pièce et de l'efficacité du liquide de refroidissement. Si, au cours de la réparation, vous décidez d'économiser de l'argent et d'installer les radiateurs dans l'appartement de vos propres mains, vous recevrez de l'aide avec des instructions détaillées, que vous trouverez ci-dessous.

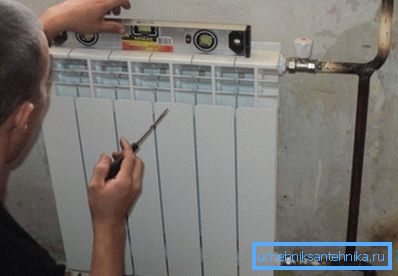

L'installation de la batterie est une procédure responsable.

La préparation

Avant de choisir, d'acheter et d'installer des radiateurs pour un appartement, vous devez vous préparer soigneusement.

Tout d’abord, vous devez savoir quel type de système de chauffage est mis en œuvre dans votre maison.

Les ingénieurs modernes connaissent deux variétés principales:

  • système de chauffage à un tuyau à la maison - typique de la plupart des appartements urbains de l'ancien bâtiment, connecté au système centralisé d'alimentation en liquide de refroidissement (à quelques exceptions près);

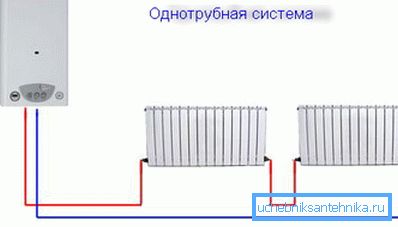

Circuit de chauffage monotube
  • deux tuyaux - plus commun dans les maisons modernes, équipées de chaudières individuelles.

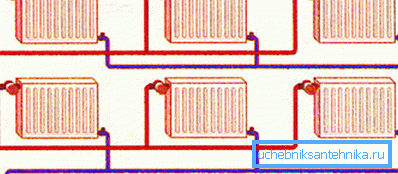

Schéma de raccordement des radiateurs à deux tuyaux

Faites attention! En fonction du nombre de conduites d'alimentation et de la nécessité d'acheter des accessoires: raccords, filtres pour tuyaux, vannes, etc. Par conséquent, si vous avez mal identifié le système, il se peut que les détails ne soient pas suffisants ou qu'il reste encore beaucoup de données.

Des outils

Afin de mieux installer les radiateurs, vous devez utiliser les outils suivants:

  • clés dynamométriques, avec lesquelles vous pouvez doser avec précision la force lors du serrage des entraînements;

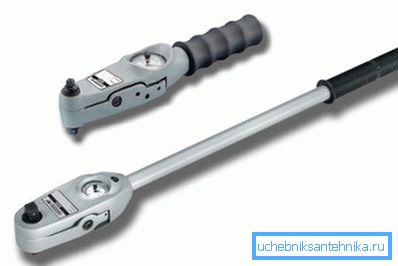

Sur la photo - clés dynamométriques
  • matériaux d'étanchéité qui empêcheront les fuites au niveau des joints des tuyaux avec des batteries.

Raccords nécessaires

Voyons plus en détail quels autres détails, en plus des radiateurs, peuvent être nécessaires:

  1. Bypass. Requis avec un système de raccordement à un tuyau. C'est un tuyau qui relie les sections entrantes et sortantes du pipeline, en contournant la batterie elle-même. Il vous permet d’organiser un flux de liquide de refroidissement plus uniforme et permet également de remplacer ou de réparer un radiateur endommagé sans arrêter le fonctionnement de l’ensemble du réseau de chauffage.
  2. Les raccords. Ceux-ci incluent des adaptateurs, des tees, des couplages, des angles, etc. Leur nombre et leurs variétés sont déterminés en fonction de la configuration des conduites dans l'appartement et du schéma d'utilisation de leur installation.

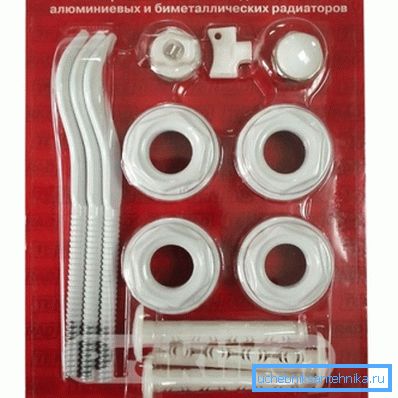

    Les accessoires pour batteries peuvent être vendus dans le kit

  3. Vannes. Si vous n’avez pas une expérience suffisante de l’installation de réseaux de chauffage, il est conseillé d’acheter des robinets standard utilisés pour raccorder des tuyaux avec des radiateurs. Les systèmes modernes avec vannes automatiques ou à boisseau sphérique sont plus difficiles à installer et nécessitent certaines connaissances et de l'expérience de la part de l'installateur. Lors de l'achat, assurez-vous que les paramètres de filetage et les tailles des vannes, des tuyaux et des radiateurs correspondent.
  4. Supports de montage. Leur conception dépend de vos préférences, mais il est également nécessaire de prendre en compte la conception de la batterie. Par exemple, pour les produits en fonte, il faut des crochets plus durables que pour l'aluminium.

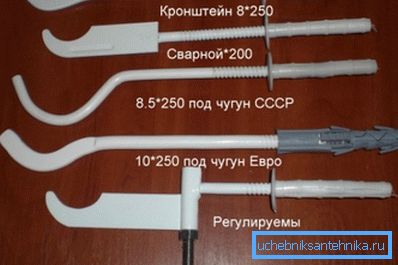

Variétés de supports pour l'installation de batteries

Astuce! Lors du choix des goujons et des boulons d'ancrage, vous devez vous rappeler qu'ils devront résister non seulement au poids du radiateur lui-même, mais également à la masse d'eau qui les traverse. Prenez soin d'une marge de sécurité importante.

  1. Vanne d'air (Grue de Mayevsky). Cet élément nécessaire est installé dans la partie supérieure du radiateur et sert à retirer les bouchons d’air formés après le versement du liquide de refroidissement dans le système.

Choix du lieu d'installation

N'oubliez pas que le système de chauffage gravitationnel (où le débit de fluide n'est pas organisé par la pompe mais dû à la différence de température et de pression du liquide de refroidissement) doit être monté avec une pente qui éloigne le flux de fluide chaud vers sa sortie, sinon les batteries formeront toujours des bouchons d'air.

L'endroit le plus courant pour installer des radiateurs est sous les ouvertures des fenêtres, car ce sont les sources d'air froid. Le panneau chauffant doit être placé de manière à ce que son milieu tombe au centre du bloc de fenêtre. Cette exigence n'est pas nécessaire, cependant, la batterie installée de cette manière aura un aspect plus organique à l'intérieur de la pièce.

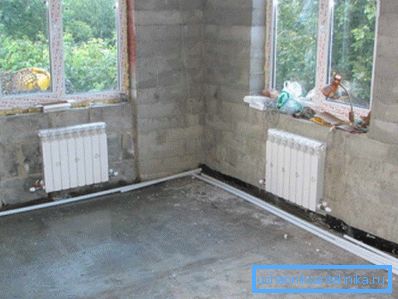

Le meilleur emplacement pour la batterie est sous l’ouverture de la fenêtre.

Les conditions suivantes doivent être strictement observées:

  • les sections de tuyauterie qui acheminent le réfrigérant vers le radiateur sont montées à une inclinaison de 0,005 à 0,01 (cela signifie que l'écart par rapport à l'horizontale pour chaque mètre de la conduite est de 5 mm);
  • la distance minimale entre le bord inférieur de la batterie et le sol est de 10 cm;
  • la distance minimale entre la partie supérieure du radiateur et le rebord de la fenêtre est de 10 cm;
  • la distance minimale entre la surface du mur et la batterie est de 5 cm.

Ces chiffres sont importants car ils fournissent une convection naturelle (mélange) de l’air dans la pièce. Pensez également à observer les verticales et les horizontales lors de la fixation de la batterie.

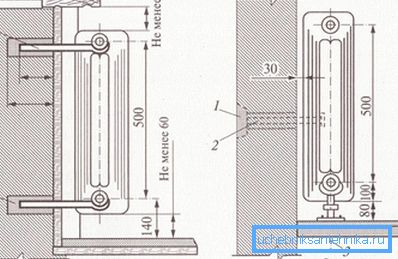

Le schéma d'installation d'un radiateur

Astuce! Pour améliorer l'efficacité du système de chauffage, vous pouvez coller une feuille de matériau réfléchissant la chaleur sur le mur derrière le radiateur ou recouvrir la surface avec un composé spécial ayant un faible coefficient de conductivité thermique.

Supports de montage

Tous les radiateurs modernes sont montés à partir de sections. Leur nombre dépend du matériau de la batterie et de la surface de la pièce chauffée. Le sujet du calcul de la puissance ne sera pas considéré dans le cadre de ce matériau, mais vous devez savoir qu'un mètre carré doit être supporté par un support.

Ils peuvent être fabriqués indépendamment de tiges de fer d'épaisseur appropriée ou achetés dans un magasin. Souvent, le kit contient déjà des pièces avec lesquelles des radiateurs modernes en aluminium, acier ou bimétallique sont montés.

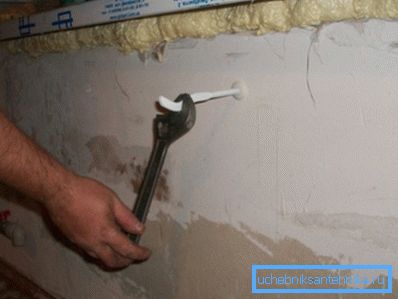

L'installation de supports pour un radiateur est une étape importante du travail.

Le matériel de montage est installé comme suit:

  • marquer les emplacements des trous de forage (chaque crochet doit être entre les sections de la batterie);
  • les trous sont percés (dans ce cas, vous devez faire attention à ne pas déplacer la perceuse d'un côté ou de l'autre);
  • un goujon est inséré dans le trou, après quoi le support est vissé (certains types d'accessoires sont fixés avec des ancres: dans ce cas, les goujons ne sont pas utilisés).

Faites attention! Cette étape du travail est peut-être la plus importante car elle dépend de l'exactitude des performances de la batterie pour "tomber" à l'endroit prévu.

L'assemblée

Avant de commencer les travaux, fermez le circuit de chauffage et retirez-en le liquide de refroidissement. Pour ce faire, desservez des grues situées soit dans l'appartement (si votre maison est équipée d'un système de chauffage individuel), soit au sous-sol (en cas de raccordement au chauffage central).

Après cela, il est conseillé de vérifier à nouveau l'installation des attaches sur le mur. Car c'est le niveau d'eau ou le niveau laser. N'oubliez pas que dans une batterie installée de travers, le liquide de refroidissement ne circulera pas correctement, ce qui entraînera un réchauffement et un dépôt inégaux des sels dissous dans l'eau.

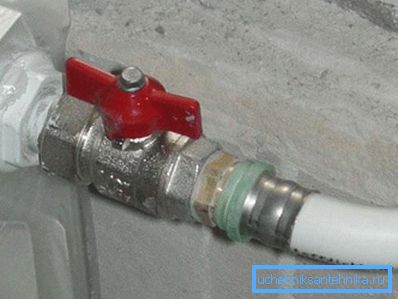

Jonction de la batterie avec un tuyau

Le processus d'installation lui-même n'est pas difficile:

  • le produit installé est libéré de tous les bouchons empêchant la poussière de pénétrer dans les buses;
  • dans la partie supérieure est fixée la grue de Mayevsky;
  • une dérivation est connectée (si un système de chauffage monotube est utilisé);
  • la batterie est suspendue aux supports et amarrée à la tuyauterie.

La connexion est faite à l'aide de manchons spéciaux - sgons, qui sont préalablement roulés sur les tuyaux. Les joints sont scellés avec du câble et du mastic à la silicone. Avec l'expérience du soudage au gaz, vous pouvez souder des tuyaux (cette méthode ne convient pas à tous les radiateurs).

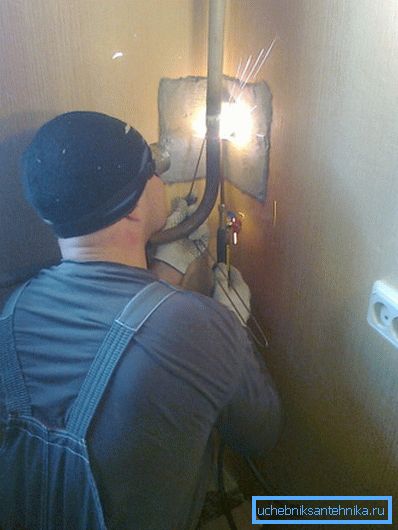

Le soudage au gaz est un moyen fiable mais fastidieux d'installer des radiateurs

Astuce! Si vous installez des piles en aluminium ou en acier, il est recommandé de ne pas en retirer l'emballage avant la fin des travaux de construction et de montage afin d'éviter toute détérioration de la surface.

A la fin de l'installation des batteries, on procède au "sertissage du réseau de chauffage". Cela nécessite un appareil spécial dont le prix est suffisamment élevé pour pouvoir l'acheter en vue d'une seule opération. Par conséquent, il est conseillé de demander de l'aide à l'office du logement ou à une entreprise spécialisée.

Conclusion

La chaleur dans la maison ne dépend pas seulement du modèle choisi et de la qualité de l'installation des radiateurs. Il faut prendre en compte de nombreuses autres nuances: la composition du liquide de refroidissement, la présence de thermostats, etc. Plus en détail sur l'installation de l'équipement climatique, vous pouvez apprendre de la vidéo qui se trouve ci-dessous.
