La grue de mayevsky au radiateur en fonte: variations,

Tous ceux qui utilisent le chauffage de l'eau sont bien conscients du problème de la ventilation du système. S'il est plus facile de résoudre ce problème en autonomie, il est beaucoup plus difficile de le faire pour les systèmes centralisés, mais dans tous les cas, l'installation de la grue Mayevsky sur le radiateur en fonte est bonne.

En fait, cette vanne est utilisée pour différentes batteries à eau, telles que sectionnelles, tubulaires et à panneaux, en fonte, acier, aluminium et bimétal - de l’air peut s’accumuler dans n’importe laquelle d’entre elles, de sorte que sa gravure est parfois la première nécessité pour assurer un chauffage complet de la pièce. . Mais vous apprendrez tout sur les moindres détails ci-dessous et vous pourrez également regarder la vidéo présentée dans cet article.

Valve de Mayevsky

Note La grue de Mayevsky est appelée un type de vannes avec une vanne, avec laquelle l'air est drainé des radiateurs.

• En 1931, sur ordre du Comité de planification de l'État, il fut décidé d'utiliser des robinets à air sur les radiateurs pour en extraire l'air. En 1933, l'ingénieur de Leningrad, Ch.B. Mayevsky a présenté une vanne scellée conçue par lui qui s'ouvrait avec une clé en forme de croix. En règle générale, il est ouvert avec une clé à douille ou un tournevis, mais sinon, ce dispositif reste inchangé à ce jour.

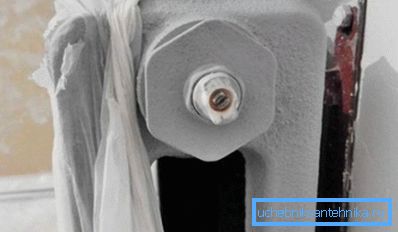

• Cette conception est une vanne d’arrêt du type à aiguille, dans laquelle la tige est déplacée par une vis à tête à quatre côtés, comportant une fente., par conséquent, il est également réglé par un tournevis. Le trou dans lequel le robinet de Mayevsky est vissé pour les radiateurs en fonte de 15 mm est similaire à DU 15 ou? - il est situé dans la partie supérieure de la batterie à gauche ou à droite, parallèlement à la tête thermique ou au tuyau d'alimentation supérieur.

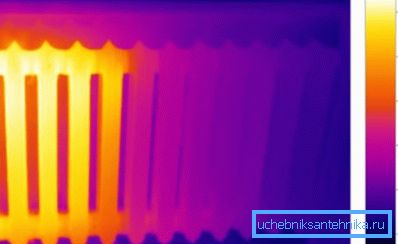

• Vous avez probablement rencontré une telle situation lorsque le radiateur a des températures différentes en des endroits différents (il fait chaud, et de l'autre côté, il fait froid) ou vous avez toutes les batteries froides et, en même temps, les voisins alimentés par la même colonne montante. - chaud. Et dans un cas et dans un autre, le coupable est les bouchons d’air qui s’accumulent le plus souvent non pas dans les tuyaux du circuit, mais dans des sections de radiateurs ne laissant pas entrer d’eau, c’est-à-dire ne permettant pas au liquide de refroidissement de circuler dans toute la zone de l’appareil.
• L'air s'accumule généralement au bas de la batterie., où la circulation du liquide de refroidissement est lente et où, à l’époque, le problème de son élimination était résolu à l’aide d’un robinet ordinaire installé à l’entrée ou dans l’appartement de quelqu'un - l’air était libéré avec de l’eau et le liquide de refroidissement s’intégrait en quantité considérable.

Et cela a été fait même lorsque la vanne n’était plus une nouveauté - le bénéfice de toutes les ressources était sans propriétaire et peu de gens s’intéressaient à la consommation d’énergie du liquide de refroidissement, mais ils ont maintenant appris à compter et cet appareil s’est avéré très utile.

Note Il convient de noter qu’une telle valve n’est pas une panacée, et si vous saignez et que la batterie reste à peine chaude, la raison en est qu’elle est bouchée et doit être rincée.

Espèces

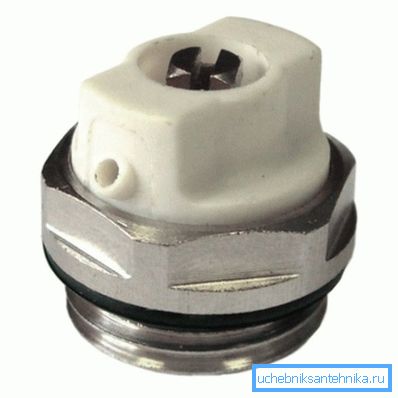

Le système le plus répandu dans le monde pour les systèmes de chauffage à eau est une vanne manuelle, contrôlée par une clé à douille ou un tournevis - vous pouvez voir son image sur la photo du haut. Le nom (définition) vient de la méthode de contrôle, mais cela n'enlève rien à son mérite - le mécanisme est suffisamment fiable et, s'il est correctement installé, ne crée jamais de problème ni ne provoque aucune plainte.

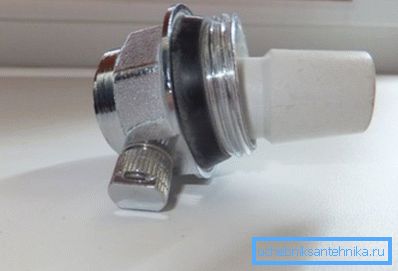

Dans certains cas, l'installation d'une grue automatique Mayevsky est nécessaire, par exemple lorsque la maintenance des appareils de chauffage est difficile, voire impossible - le personnel peut simplement être absent.

Mais avec de tels dispositifs, il convient de faire très attention, car ils respirent de l’air de manière indépendante, entraînant ainsi la sortie d’eau, ce qui est difficilement acceptable pour les locaux résidentiels, les bâtiments publics, les magasins et les bureaux - il est préférable d’utiliser une version manuelle du mécanisme. et son prix est beaucoup moins cher.

Appareil

En apparence, le robinet ou la valve de Mayevsky ressemble beaucoup au bouchon le plus ordinaire. Seulement avec une tête légèrement modifiée, car il existe un dispositif pour contrôler clé en main et tournevis.

Tout l’évent est constitué de deux parties principales - c’est le cas lui-même, qui est vissé dans l’alésage de fixation fileté et la soupape, réalisé sous la forme d’une vis à extrémité effilée, ce qui est clairement visible sur le dessin ci-dessus.

Un trou calibré est pratiqué à l’intérieur du boîtier à partir de l’arrière. Lorsque la vis est serrée, un cône entre et obstrue le passage.

Le principe de son fonctionnement est extrêmement clair grâce au mécanisme: lors du dévissage de la vis conique, le passage est libéré, le caloporteur presse l'air et passe à travers les sections, arrive au trou et descend, bien sûr, de l'eau sort, mais même pour un système de chauffage autonome absolument aucune valeur.

L'avantage de ce dispositif est qu'il peut être contrôlé même par un adolescent - la vis peut être dévissée très facilement et après quelques tours, un sifflement caractéristique est déjà audible - l'air est libéré.

En outre, il est presque impossible de collecter de l'eau chaude dans le système via un tel dispositif. Les services publics qui vous servent seront donc extrêmement heureux de voir la valve sur vos batteries.

Recommandation. Si vous décidez de laisser l'air s'échapper dans les radiateurs, veillez à utiliser un bol peu profond ou au moins une assiette, car dans tous les cas, de l'eau s'écoulera sur le sol.

Installation de la vanne d'air

Donc, si vous décidez d'installer la grue Mayevsky pour les radiateurs bimétalliques (fonte ou aluminium), vous devez tout d'abord vous rendre au magasin et l'acheter.

En outre, vous aurez besoin d'une bande adhésive (si vous travaillez avec une batterie en fonte, vous pouvez utiliser une remorque) et d'une pâte hygiénique «Unipak», qui scelle le raccord fileté.

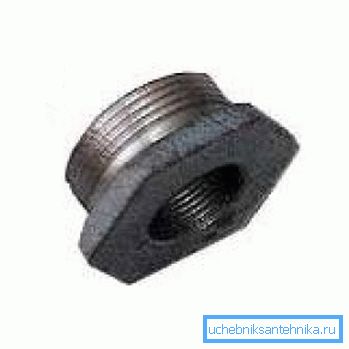

Sur les radiateurs bimétalliques et en aluminium, il existe déjà une entrée pour l'appareil, seul un bouchon ordinaire y est vissé (dans la plupart des cas, les radiateurs sont déjà équipés d'une vraie grue), mais pour la fonte, vous devrez acheter un futork avec un trou fileté, comme sur la photo du haut.

En outre, pour installer l'appareil sur le chauffage, l'instruction exige de fermer les vannes d'arrêt (robinets) sur les tuyaux d'alimentation et de retour, et s'il n'y en a aucun, vous devrez vider l'eau du système ou attendre jusqu'à la fin de la saison de chauffage (à la fin, l'eau est drainée).

Puis, en remplaçant un bol ou une plaque profonde, dévissez le bouchon ou le futorku si celui-ci est en fonte et nettoyez le trou fileté des débris qui s'y accumulent toujours, même si les radiateurs ont été installés il n'y a pas si longtemps.

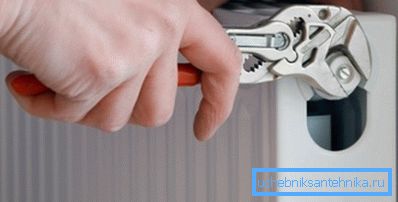

Si c'est de la fonte, tordez un futorka avec un trou, préchargez-le avec de la pâte Unipak et étalez-le, puis serrez-le très fort - utilisez habituellement la clé à gaz n ° 2 pour cela. Après cela, utilisez la grue de Mayfsky pour taper la bande adhésive, la lubrifier avec une pâte et la visser dans le trou. Ouvrez les vannes des vannes et vérifiez le fonctionnement de la vanne.

Conclusion

Comme vous pouvez le constater, l’installation complète de la grue peut être réalisée à la main, sans assistance, et cela n’a rien de compliqué. Mais, ayant mis en place un tel mécanisme, vous pouvez corriger la situation à tout moment de l’année si de l’air pénètre dans le système de chauffage.
