La hauteur du radiateur. installation de canalisations

Il existe deux types de radiateurs en termes d’installation: sol et mur, la deuxième option implique donc de respecter une certaine hauteur d’installation du radiateur depuis le sol, ce qui permettra de le raccorder sans problème au système de chauffage.

Les radiateurs bimétalliques - section haute de 570 mm peuvent être utilisés sur des loggias
Chaque fabricant a toute une gamme de modèles qui diffèrent en hauteur

Il faut immédiatement dire que si vous attendez des instructions claires sur ce paramètre, c’est en vain, elles n’existent tout simplement pas et dépendent principalement de l’installation du circuit de chauffage, de la hauteur des appuis de la fenêtre et, enfin, de la hauteur de la section. . Bien qu’il soit impossible de dire que ce paramètre ne fait aucune différence avec ce que nous vous suggérons de regarder maintenant et de regarder également la vidéo dans cet article.

Installation de canalisations techniques et d'équipements

Recommandation. Lors de l'installation du système, si les dimensions des radiateurs de chauffage en hauteur et en longueur permettent de les installer sous les fenêtres, faites-le. La batterie sous la fenêtre crée une sorte de rideau thermique limitant le flux d’air froid venant du côté du verre.

Installation de chauffage
  • Donc, à quelle hauteur du sol pour installer des radiateurs, posés lors du câblage du circuit de chauffage, Et cela dépend également de la présence ou non d'une pompe de circulation. Si le système fonctionne sans contrainte, il est tout à fait naturel qu’il y ait une pente dans les tuyaux, ce qui signifie que vous devez laisser de la place pour la pente du tuyau de retour, si le système est à deux tuyaux, ou des tuyaux d’alimentation, s’il s’agit d’un tuyau.
  • Dans le "Leningrad" (système à un tuyau pour 3-4 radiateurs), les batteries sont également situées avec une diminution, dans ce cas, ils ne font pas un robinet spécial pour le réchauffeur - le circuit passe à travers eux avec la connexion du côté inférieur.
  • Différents systèmes et installations impliquent que si vous vous éloignez de 10 à 15 cm du sol, la hauteur d'installation des radiateurs conformément au SNiP 3.05.05-84 («Équipement technologique et pipelines») sera tout à fait normale pour tous les circuits.. Plus précisément, le circuit lui-même doit être monté de manière à pouvoir respecter ces paramètres.

Quels sont les contours

Schéma de câblage monotube

En gros, il existe deux types de circuits de radiateur - un tuyau et deux tuyaux, et tout le reste est une modification du système existant, qu’il s’agisse d’un système de chauffage mixte (chauffage par le sol - radiateurs) ou à collecteur. Dans tous les cas, l’instruction requiert l’utilisation de l’un ou l’autre des circuits, mais divers ajouts y sont apportés sous la forme d’appareils sanitaires, tels que des vannes et des peignes à trois ou quatre voies.

Si vous utilisez un système monotube, comme dans le diagramme schématique supérieur, tout le caloporteur est bouclé dans un seul tuyau - il laisse la chaudière pour l'alimentation et revient, transportant l'eau déjà refroidie pour la chauffer.

Les radiateurs tombent en panne le long du chemin et le type de raccordement ne fait aucune différence: sous un pilier, sous pression thermique ou forcée, de l’eau passant par les sorties, y pénètre et passe à travers la batterie pour ensuite retourner dans le tuyau.

Le problème ici est que le liquide de refroidissement, ayant traversé le dispositif de chauffage, perd déjà sa température précédente. Par conséquent, plus il va lentement, plus il refroidit et plus il y a d'appareils dans un tel système, plus ils seront froids et s'éloignent de la chaudière.

Connexion de dérivation

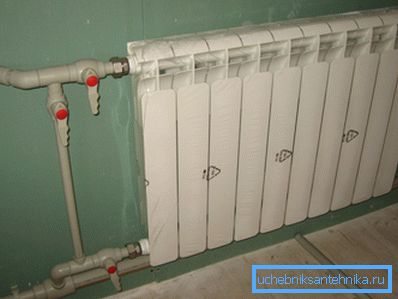

Afin de pouvoir démonter le radiateur pendant la saison de chauffage, sans évacuer l’eau, un by-pass est installé devant celui-ci: c’est le tuyau qui boucle le système et est clairement visible sur la photo du haut, et des vannes d’arrêt sont placées avant la batterie elle-même.

En plus de l'assistance au démantèlement, la dérivation contribue également partiellement au maintien de la température du liquide de refroidissement, car l'eau qui le traverse ne tombe pas dans le radiateur. Mais dans les immeubles de grande hauteur, ce dispositif est parfois utilisé de manière incorrecte: il installe une grue et la bloque en faisant passer tout le flux dans le radiateur. Par conséquent, ceux qui vivent plus loin obtiennent de l'eau plus froide.

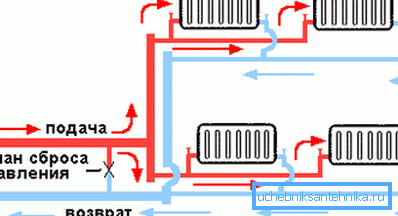

Système de chauffage à deux tuyaux

Dans un système à deux tuyaux, le refroidissement ne pose pas de problème. Plus précisément, il existe, mais cela ne dépend que de la longueur du tuyau. En général, il s'avère si insignifiant qu'il n'est même pas pris en compte - dans les systèmes centralisés, les lignes sont protégées par une isolation thermique et les pertes sont minimes.

Le fait est que le liquide de refroidissement chaud circule dans tous les radiateurs à travers le tuyau, mais que l’eau refroidie qui passe dans la batterie ne revient pas, mais est rejetée dans le tuyau de retour, maintenant ainsi la température initiale sur l’ensemble du circuit, quel que soit le nombre de points .

Mais il y a une mise en garde - le prix pour l'installation et le fonctionnement sera un peu plus élevé, parce que, premièrement, le deuxième tuyau est ajouté et, deuxièmement, il est nécessaire de chauffer plus d'eau, et les paramètres de l'appareil n'ont pas d'importance, cela peut être la hauteur des radiateurs 250 mm ou 1200 mm quand même.

Note Si des radiateurs et un système de chauffage par le sol doivent être raccordés ensemble, un système à deux tuyaux est utilisé, mais une vanne thermostatique à trois voies est installée devant le circuit de plancher d’eau, qui redistribue le liquide de refroidissement en fonction de sa température.

Règles d'installation

Options de connexion

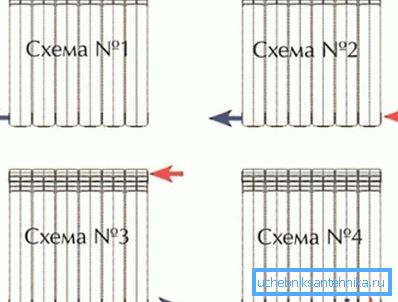

Les quatre schémas de connexion de radiateur que vous voyez dans l'image supérieure sont applicables aux systèmes de chauffage monotube et à deux tubes - la méthode que vous utiliserez dépend davantage de l'emplacement du circuit.

Toutefois, dans les systèmes de chauffage autonomes à un tuyau, la connexion est inférieure ou inférieure, mais ceci est dû à la facilité d'installation et rien de plus. De plus, la hauteur des radiateurs en aluminium (ou en un autre métal) peut affecter votre choix - comme nous l'avons dit, tout est une question d'ergonomie.

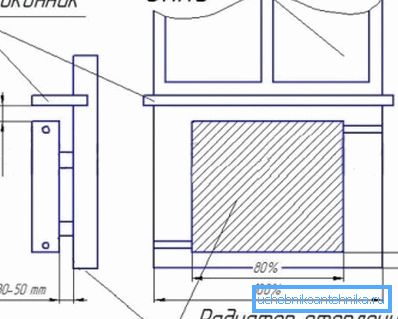

Localisation sous la fenêtre

Si vous choisissez des radiateurs de chauffage d’une hauteur de 800 mm, dans 99% des cas, ils ne rentreront pas sous la fenêtre, car vous devez vous retirer non seulement du sol, mais également du rebord de la fenêtre, d’au moins 10 cm. Ces radiateurs sont donc plus souvent utilisés décor chaleureux sur les murs.

Par conséquent, la hauteur la plus courante des radiateurs de chauffage bimétalliques est de 600 mm - vous pouvez donc maintenir la distance entre le sol et le rebord de la fenêtre, même si rien ne vous empêche d’utiliser également des appareils d’une hauteur de 400 ou 500 mm.

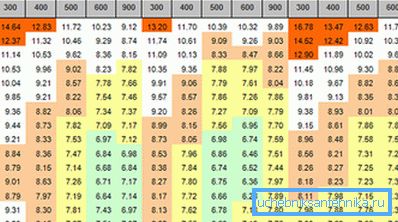

A partir de ce tableau, vous pouvez vérifier le rapport longueur / hauteur

En outre, lors de l’installation d’un dispositif de chauffage sous la fenêtre, vous devez tenir compte non seulement de la hauteur à laquelle les radiateurs doivent être suspendus, mais également du retrait du mur de manière à ce que l’écartement soit au moins? profondeurs de l'appareil - sinon, le transfert de chaleur sera grandement sous-estimé.

Et encore une fois je voudrais revenir à la hauteur - si vous réussissez, essayez de résister à 12 cm du sol, mais rappelez-vous que si cette distance est inférieure à 10 cm ou supérieure à 15 cm, alors vous sous-estimerez grandement l’effet du transfert de chaleur.

Installation au sol

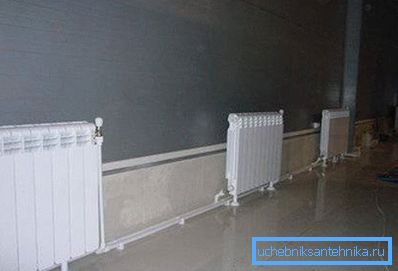

Dans le cas où l'installation ne se fait pas sous les fenêtres, par exemple l'installation au sol d'appareils, comme sur la photo du haut (ici la hauteur des radiateurs de chauffage est de 400 mm), il convient alors d'éloigner d'au moins 20 cm du mur.

Conclusion

Dans la plupart des cas, lorsque les chauffe-eau sont installés de leurs propres mains, chacun essaie de placer les appareils de chauffage sous les fenêtres. Par conséquent, ils utilisent la hauteur la plus courante - 500 à 600 mm. Mais cela ne signifie pas du tout, vous devez adhérer à ces normes.
